Каркасная баня своими руками проекты 3х4

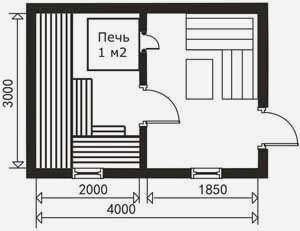

Это идеальный и рекомендуемый вариант, так сказать, традиционной планировки бани 3х4 (проект С).

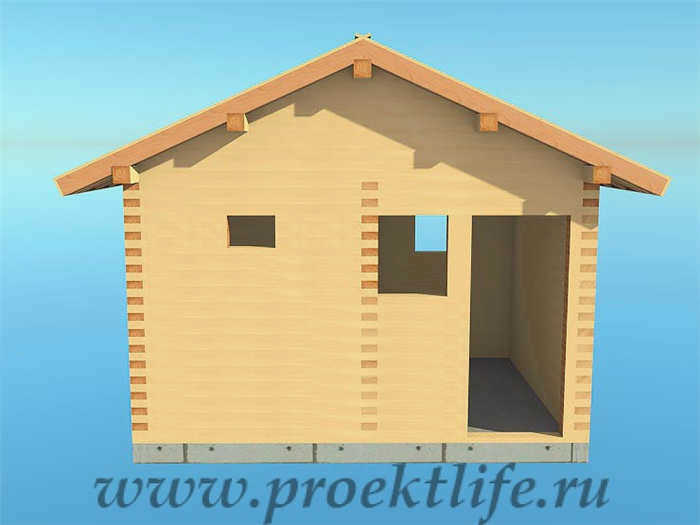

Бревенчатая баня с рабочим дизайном 3х4

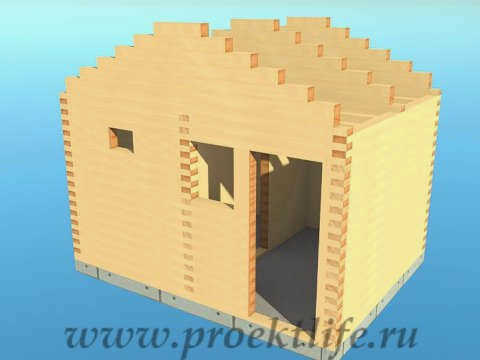

Как построить деревянную баню 3х4 м своими руками. Сегодня мы подробно рассмотрим процесс возведения небольшой бревенчатой бани 3х4 метра со скатной крышей. Мы уже строили такую каркасную баню, на основе этого проекта теперь будем строить баню из обычного дерева. Такая баня нужна тем, кто любит попариться крепко и надолго.

Не стоит отвлекаться, сразу скажу, что каждый угол или стык проклеивается специальной джутовой лентой. Венцы должны быть скреплены между собой специальными нагелями, которые ограничивают движение бруса только из стороны в сторону, но не вверх и вниз. Как вверх, так и вниз стены сауны должны свободно перемещаться. Идея заключается в том, что ничто не должно препятствовать усадке древесины, иначе образуются большие щели.

Для закладки фундамента следует использовать подготовленные строительные леса, пропитанные антисептиком.

Затем нужно подготовить и уложить первый стеновой шпон нашего будущего деревянного каркаса.

Анатолий сказал:

По поводу того, что нагель должен идти легко, я не согласен. Нагель обычно делается из сырой древесины, а брус, если он не клееный, тоже обычно шероховатый. После высыхания будет люфт. Нагель должен входить плотно. Вбивают его обычно кувалдой или большим молотком. Нагель должен быть на несколько сантиметров короче просверленного отверстия. Минимальный диаметр дюбеля обычно не должен быть меньше 25 мм. Расстояние между дюбелями составляет от 1,5 до 2,0 метров. Чтобы было понятнее, я обычно использую три нагеля для балки длиной четыре метра.

Подписаться на канал
Магазин

• Бани
• Дома из бруса
• Двухкубовые коттеджи
• Березовые домики
• Садовые домики
• Домики для строителей
• Вольеры для собак
• Приюты
• Беседки
• Лестницы на 2-й этаж
• Топиарий

Интересно!

Стены каркасной бани из бруса

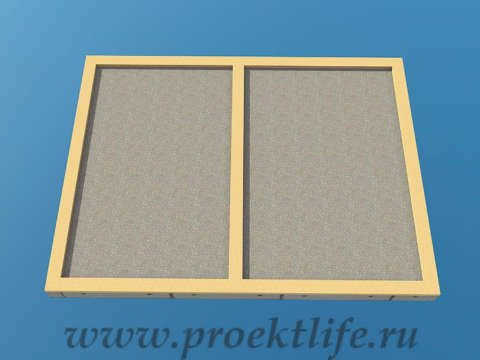

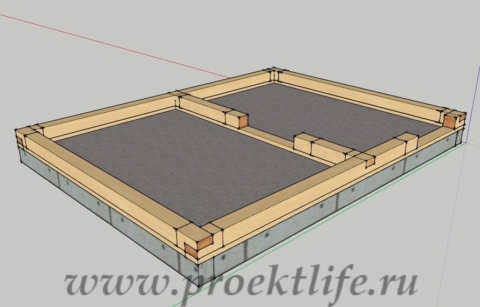

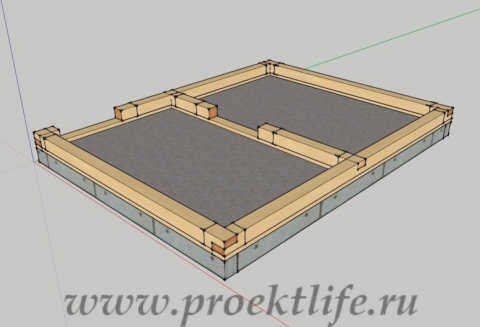

После возведения фундамента укладываем войлок по периметру, а затем доски. В качестве лесов будем использовать доски 50*150 мм. Прикрепляем рейки к фундаменту.

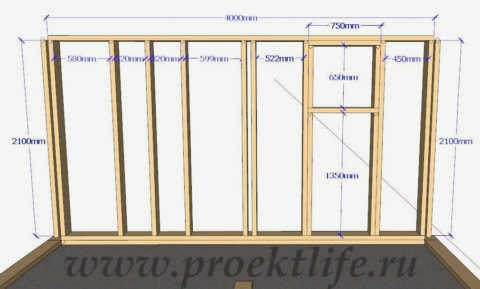

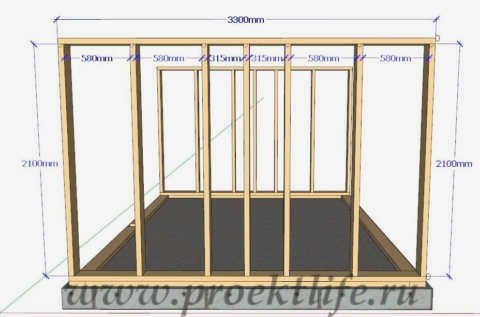

Начинаем строить каркасные стены нашей бани. Для стен мы будем использовать доски 50*150 мм. На фото показан подробный монтаж первой стены.

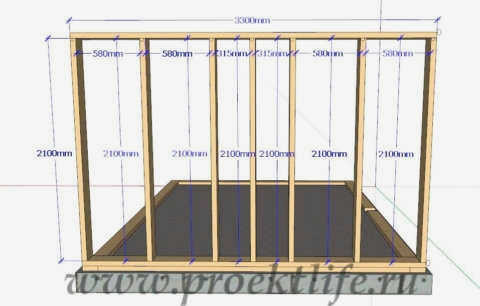

Соберите и установите вторую стену по тому же принципу, что и первую. Расстояние между опорами в основном составляет 580 мм.

Оно предназначено для укладки минераловатной изоляции шириной 600 мм. Например, минеральная вата scandic.

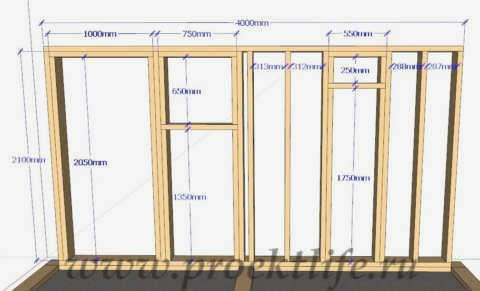

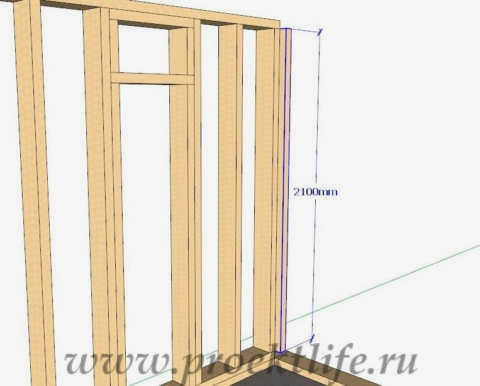

Возводим третью стену. В этой стене у нас будет дверь и два окна.

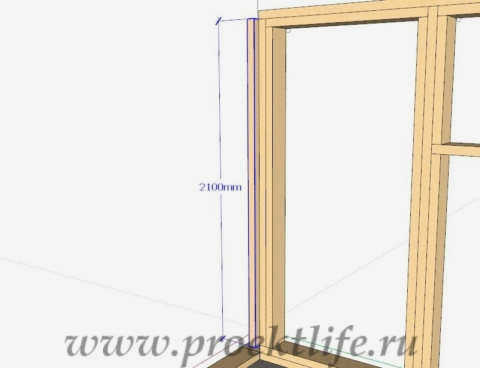

В конце стены прикручиваем доску, толщина которой не имеет значения. Это облегчит установку молдингов при внутренней отделке сауны.

Сделайте то же самое на другой стороне стены. Прикрутите такие же доски на противоположной стене.

Крыша деревянной сауны

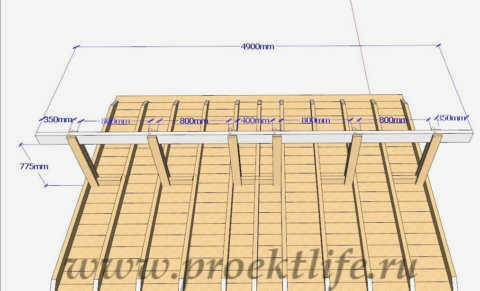

Закрепите водосточную балку на высоте 775 мм на полу чердака.

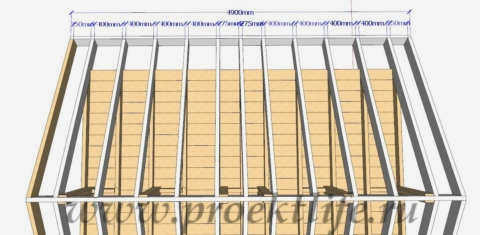

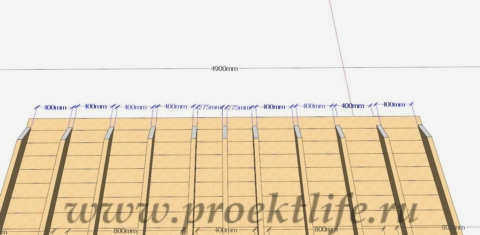

Прикрепите готовые стропильные стяжки.

В принципе, вы можете собрать стропила одновременно с помощью соединительных стержней, а затем установить их на место или расположить по отдельности по мере необходимости. Вы также можете установить внутренние талрепы по бокам стропил, чтобы немного облегчить работу.

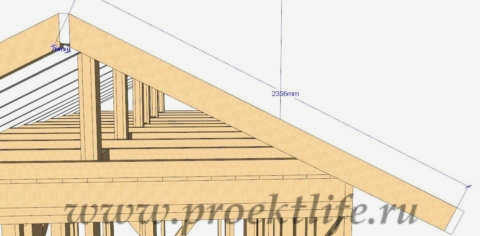

Обрежьте стропила под нужным углом, отступив 76 мм от края, проведите линию от другого края стропила до отмеченной области и отрежьте ее.

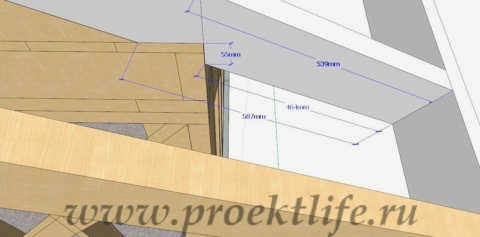

Сделайте вырез во внутренних стропилах. На фото показано, как сделать этот вырез, где и на сколько отступить.

Важные моменты

Перед началом любых строительных работ проект каркасной сауны 3х4 (и любой другой), должен включать ряд технологических и конструктивных решений.

• Теплоизоляция. Качественные герметизирующие и изолирующие средства обеспечат хороший воздухообмен в сауне. Можно использовать стекловолокно или минеральную вату, так как они обладают отличными свойствами;
• Пароизоляция. Основным недостатком каркасного деревянного строительства является конденсат. Это связано с тем, что влага во время дождя и снегопада просачивается в каркас через щели. Чтобы избежать этого явления, важно, чтобы эта часть работы была выполнена качественно.

Хорошим решением является использование пароизоляционной мембраны или пергамина, которые укладываются между внутренней обшивкой и теплоизоляцией. Не следует использовать рубероид, так как при нагревании он выделяет неприятный запах;

• Правильный выбор древесины. Для строительных работ подходят только хорошо просушенные доски. Идеально подходят осина, лиственница и басвуд.

Они обладают низкой теплопроводностью и не деформируются. Сама обрешетка должна быть без изъянов и самого высокого качества.

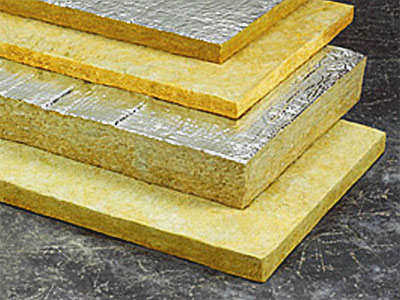

Минеральная вата

Процесс строительства

Если вы уже определились с местом строительства, необходимо провести анализ почвы. Затем нужно определить на плане строительства, где будут установлены плита, дымоход и вентиляция, и решить, какой материал использовать для крыши.

Хорошо продуманный проект каркасной бани 3х5 – это как минимум половина успеха, поэтому обращайте внимание на детали. Возможно, вам понравится наш проект, о котором мы рассказываем.

Изготовление фундамента

Из-за небольшого веса конструкции фундамент можно сделать упрощенным. Свайный фундамент, содержащий асбестоцементные трубы, залитые бетоном, – вполне приемлемый вариант.

Вот последовательность работ, связанных с его созданием:

• Приобретение асбестоцементных труб длиной сорок метров и диаметром десять сантиметров;
• Бурение скважины. Это делается просто, глубина скважины составляет полтора метра, а диаметр – двадцать сантиметров;
• Берется труба и разрезается пополам, затем вставляется в скважину и засыпается песком;
• Готовится раствор, состоящий из цемента, песка, мелкого гравия и воды;
• Полученная смесь заливается в трубы.

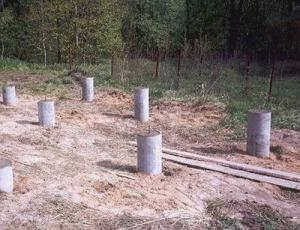

Фото процесса закладки фундамента

Начальным этапом строительства любой каркасной бани является ее обвязка. Для этого понадобятся доски 100*50 мм, которые предварительно следует обработать антисептиком. Сначала следует разметить стены, а затем начать обшивку стен по внешним контурам.

Доски прибиваются гвоздями, и на них опирается планка цоколя. Нижняя и верхняя планки изготавливаются из досок, причем нижняя планка должна быть отрезана от фундамента для укладки войлока.

В инструкции по строительству указано, что уровень необходимо периодически проверять с помощью водяного уровнемера. Если обнаружено какое-либо отклонение, следует уложить несколько слоев войлока. Колонны следует устанавливать с учетом того, что впоследствии потребуются работы по обшивке и теплоизоляции.

Последующие проекты

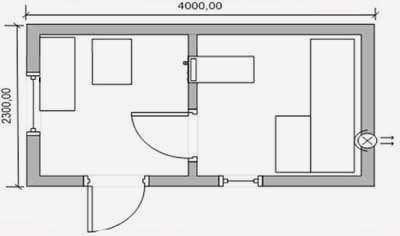

Проект "А".

Здесь мы отмечаем следующие нюансы:

• Почти половину общей площади занимает прихожая;
• В ванной комнате нет потолка, только скамейка;
• В парной также отсутствует обшивка;
• Между сауной и моечным помещением есть небольшие окна размером 40 х 40 см, и если в сауне это обычное явление, то в парной окно часто не предусмотрено;
• Самое главное, в данном проекте не указано место расположения котла;
• Еще одним недостатком является то, что на схеме не указано местоположение отвода.

Конструкция Б

Особенности этой конструкции сразу бросаются в глаза:

• Вход с улицы прямо в моечную – хороший вариант, если вы хотите "выжать" максимум из имеющегося пространства, но этот вариант заставляет уделить особое внимание изоляции входной двери, что может вызвать трудности в холодное время года;

Схема бани 3×4 дает понять, что конструкция предназначена в основном для моечной – вентиляция в парной предает пике автора, но это тоже вариант (конструкция B).

• С пологом и в моечной, и в парной все в порядке, благодаря отказу от прихожей;
• но внутренняя дверь и окно подсобного помещения кажутся слишком большими;
• банная плита находится в помещении, но управляется из ванной комнаты, что является очень разумным решением;
• установка принудительной вентиляции в парной, в отличие от установки принудительной вентиляции, может оказаться излишней; логичнее перенести ее в прачечную;
• Еще одним недостатком является отсутствие точки слива.

Выводы

Как видите, даже такая маленькая ванная комната площадью всего 12 квадратных метров способна поразить воображение. Выберите из предложенных вариантов тот, который вам по душе.

Внесите свои коррективы и обязательно согласуйте планировку участка. Не забудьте о дренажной системе и не делайте ее под фундаментом.

Этот план бани 4 х 3 представляет собой более детальный подход к проектированию бани (проект D).

Посмотрите дополнительное видео в этой статье, соберите несколько фотографий, вам будет несложно сделать выбор, если в голове у вас только план бани 3х4 и цена за всю затею.

Как строить?

После того как вы составили подробный проект и закупили все необходимые материалы, можно приступать к строительству бани своими руками. Первым этапом строительства будет закладка фундамента. Если вы строите столбчатый фундамент, вам понадобится девять блоков для формирования основания конструкции. Работы следует выполнять в определенном порядке.

• Необходимо подготовить участок земли для строительства, желательно на ровной поверхности. Участок следует расчистить, убрать мусор, траву, кустарники.
• Разметить участок под фундамент, подготовить опалубку.
• Залейте фундамент, а в подготовленные места установите столбы, которые будут служить основой для всей конструкции.
• Затем оставьте фундамент на несколько дней для полного высыхания.

После этого можно приступать к возведению каркаса здания. Обычно он изготавливается из деревянных балок. Материал необходимо предварительно обработать антисептиком, чтобы он прослужил гораздо дольше. Материал необходимо уложить на внешнюю сторону здания и закрепить гвоздями.

При обвязке каркаса необходимо использовать спиртовой уровень.

После завершения обвязки можно приступать к возведению стен. Они также изготавливаются из древесины, обработанной антисептическим раствором. Доски очень прочно скрепляются между собой по оси. Важно не забыть о дверных и оконных проемах. Эксперты рекомендуют установить столб в месте соединения рамы со стеной для усиления конструкции. Всегда начинайте возводить стены с углов, чтобы предотвратить растрескивание конструкции.

Когда стены готовы, можно приступать к возведению крыши сауны. Все работы должны выполняться в соответствии со стандартным планом. Необходимо обеспечить отличную вентиляцию, чтобы пар и конденсат не скапливались под крышей. В созданные дверные и оконные проемы можно установить двери и окна. В качестве входных дверей предпочтительнее использовать металлические двери, а для внутренних дверей подойдут деревянные.

Хорошие примеры и варианты

В настоящее время существует множество компаний, предлагающих строительство саун "под ключ". Вы можете использовать строительные схемы и расчеты материалов таких конструкций для создания собственных дизайнерских идей. Например, баня на участке может быть одноэтажной с небольшим чердаком или мансардой, которую можно переоборудовать в комнату для гостей. Также можно построить двухэтажную баню, а первый этаж переоборудовать в комнату отдыха с бильярдным столом, музыкальным центром и большим телевизором.

Всегда есть возможность построить крытую террасу со столом и стульями для летнего отдыха. Необязательно выбирать вариант 3х4 м, существует множество других вариаций, таких как

• баня 4х4 м;
• баня 4х4 м с верандой;
• 6х3 м;

• баня 6х4 м с террасой;
• баня с частично дощатой крышей и террасой размером 6х9 м

• баня 6х6 м
• терраса на крыше 6х9 м; терраса на крыше 6х6 м; крыша 6х9 м.

В продаже есть даже специальные строительные комплекты, позволяющие легко построить баню самостоятельно. Они содержат все материалы, необходимые для возведения каркаса, стен и крыши. С их помощью можно качественно и быстро возвести желаемое строение.

В заключение можно отметить, что строительство каркасной бани можно осуществить своими руками на даче или во дворе частного дома. Для этого достаточно подготовить проект строительства, закупить все необходимые материалы, подготовить необходимые инструменты, изучить все инструкции и рекомендации по строительству. В этом случае строительство не отнимет много времени, результат удовлетворит даже самых привередливых хозяев и станет предметом зависти соседей.

Посмотрите видео ниже, чтобы узнать, как построить баню своими руками.
