Как сделать кессон для скважины своими руками: варианты и как сделать

Автономное водоснабжение на участке земли, удаленном от городской инфраструктуры, не роскошь, а насущная необходимость. Верно? Чаще всего в качестве источника воды используется скважина, которая требует специального обустройства – кессона, необходимого для защиты оголовка от неблагоприятных воздействий и вандалов.

Если вы хотите сделать кессон для скважины своими руками, мы расскажем вам, как его сделать и где установить. С нашими рекомендациями обустроить выход источника воды сможет любой домашний мастер. У нас вы узнаете, какие материалы и инструменты вам для этого понадобятся.

Мы подробно рассмотрим четыре варианта конструкции и нюансы их установки. Видеоролики в этом материале покажут вам, как устанавливать различные виды кессонов.

Что такое буровой кессон и зачем он мне нужен?

Кессон – это контейнер, надежно защищенный от проникновения воды. Изначально они использовались исключительно для подводных работ, но позже стали применяться и для других целей.

В частности, герметичные камеры стали устанавливать на устье скважины. Стандартный кессон имеет очень простую конструкцию. Он представляет собой контейнер, закрытый сверху люком.

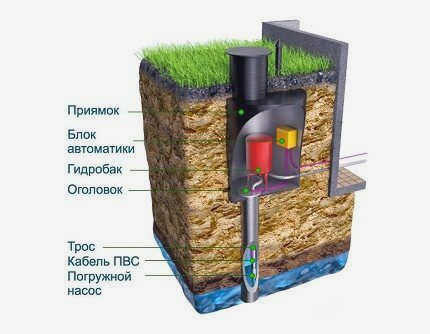

Кессон для скважины – это герметичный контейнер, который защищает обсадную трубу от низких температур и проникновения грунтовых вод.

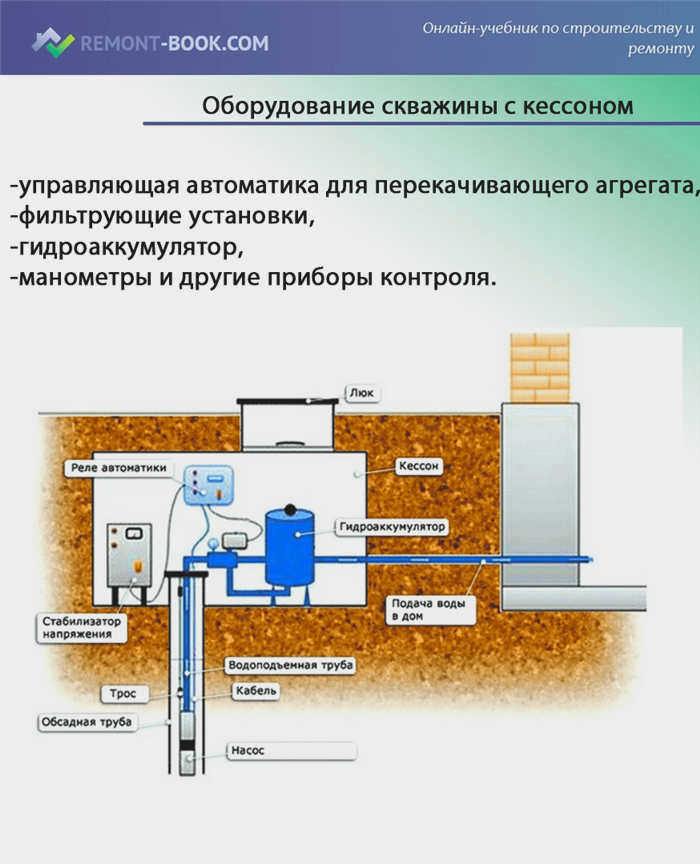

Через него человек входит в кессон для проведения работ по обслуживанию и ремонту. В нижней части устройства имеется вход для обсадных труб, а в боковых стенках – входы для кабельных и водопроводных труб.

Крышка, а в некоторых случаях и стенки кессона, изолированы. Чаще всего для этого используется пенопласт или полимерная пена. Классическая камера имеет форму цилиндра высотой примерно 2 м и диаметром не менее 1 м.

Такие размеры выбраны не случайно. Высота резервуара обусловлена необходимостью защиты установленного в нем оборудования от воздействия низких температур. Точка подключения к водопроводу и оголовок скважины должны быть расположены ниже уровня промерзания грунта.

Обычно это глубина около 1-2 метров. Именно от этой величины зависит глубина дна камеры и, соответственно, ее высота.

Диаметр резервуара также выбирается не наобум. Он должен быть достаточным для установки необходимого оборудования и размещения человека, который будет спускаться для обслуживания или ремонта скважины.

При выборе кессона следует понимать, что слишком маленькая конструкция будет неудобна в использовании, а слишком большая – слишком дорога. Ведь герметичные камеры стоят довольно дорого.

Проектирование

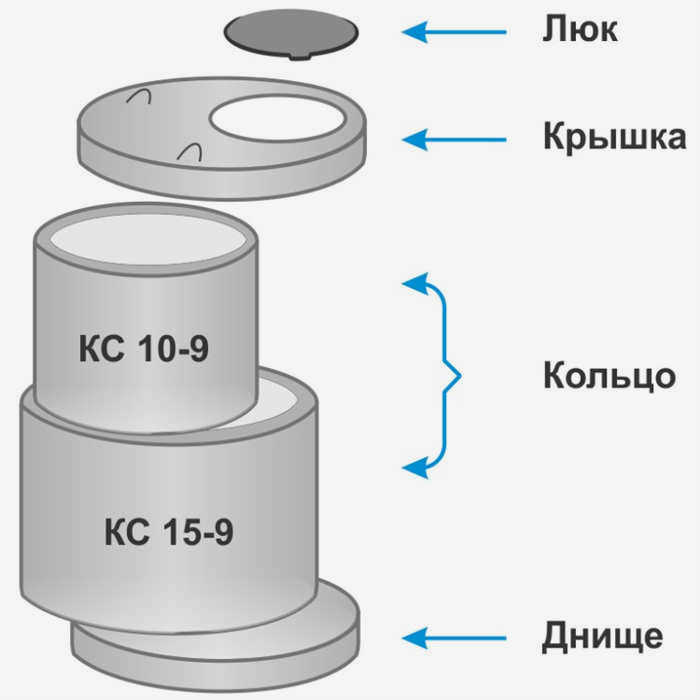

Прежде чем описывать шаги, необходимые для строительства бетонного кессона, важно понять конструкцию сооружения. Конструкция состоит из нескольких элементов:

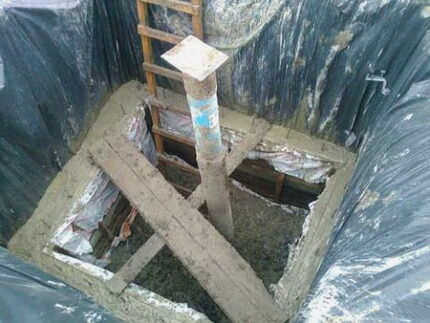

1. Дно. Для строительства обычно используется бетонная плита или железобетонный монолит. Только если уровень грунтовых вод не достигает дна кессона, можно использовать щебень.
2. Стены. Для строительства используются железобетонные кольца диаметром 1-2 м. Высота должна составлять 1,8-2,5 м. Высота должна быть 1,8-2 м.
3. Верхняя плита. Защищает конструкцию от осадков, мусора, комьев земли, перемещения. Должна иметь отверстие для люка.
4. Люк. Поднимает люк над землей, чтобы избежать затопления. На люк устанавливается замок для защиты от вандалов.

Вода, проникая в поры бетона, со временем разрушает его. Поэтому вся конструкция является водонепроницаемой.

Из-за хорошей теплопроводности материала существует также риск замерзания труб внутри кессона. Чтобы избежать негативного сценария, делается теплоизоляция.

Как сделать и установить ее своими руками?

Перед возведением конструкции необходимо приобрести материалы и подготовить инструменты. При необходимости рассчитать стоимость найма дополнительного оборудования.

Также следует учесть, что Возведение днища увеличит время работы, как минимум на неделю.На этом этапе заливается бетон, и потребуется определенное время для полного затвердевания смеси.

Инструменты и материалы

Для рытья котлована может быть привлечено строительное оборудование, такое как экскаватор или кран. Однако это связано с дополнительными расходами, поэтому зачастую достаточно лебедки и небольших инструментов.

Минимальный набор состоит из

1. Лопата. Для рытья и расчистки.
2. Ударная дрель. Используется для сверления отверстий.
3. Разглаживающий инструмент. Для выравнивания бетона.
4. Кисть, шпатель и валики.
5. Ручные доски и пила по металлу.

Бетономешалка облегчит строительные работы, но можно обойтись и без нее. Вам также потребуется приобрести следующие материалы:

• бетон;
• песок, щебень;
• арматурная сетка;
• проволока, гвозди;
• битумный состав для гидроизоляции;
• плита;
• бетонные кольца; для кессона высотой 1,8-2 метра необходимо 3 бетонных кольца.

Также необходимо приобрести монтажную пену и листы пенопласта для изоляции.

Земляные работы

Строительство кессона следует начинать с наступлением лета.

Именно в это время уровень грунтовых вод будет минимальным и не создаст дополнительных трудностей при возведении конструкции.

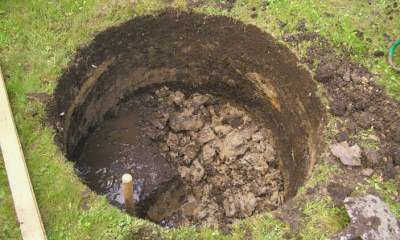

Земляные работы начинаются с рытья котлована, размеры которого должны превышать один метр.Размеры ямы должны быть на один метр больше, чем диаметр бетонного кольца. Эти размеры необходимы для последующей гидроизоляции кессона. При отсутствии грунтовых вод можно отступить от стен на небольшое расстояние в 30 см.

Обустройство

Решив самостоятельно обустроить кессон, важно помнить, что технология работ зависит от используемого материала. Каждый случай необходимо рассматривать отдельно.

Из еврокуба

Пластиковая емкость в форме куба для транспортировки жидкостейустановленная внутри металлической сетки (еврокуба), отлично подходит для использования в качестве кессона.

Технологические отверстия легко вырезаются в пластике, а стальная решетка, окружающая куб, служит арматурой, когда вокруг куба заливается бетон для увеличения прочности конструкции.

Материалы и принадлежности:

• инструмент для резки пластика;
• сварочный аппарат;
• силиконовый герметик;
• тросы для установки септика в траншею;
• компас, рулетка, мел, рабочие перчатки.

Изготовление и установка:

1. Деревянный поддон в основании еврокуба заменяется металлическим листом.
2. В дне бака вырезается отверстие для обсадной трубы.
3. Еврокуб устанавливается на стяжку.
4. Днище крепится к стяжке анкерными болтами, места крепления и соединение днища с обсадной трубой герметизируются.
5. Насосное оборудование устанавливается в зависимости от выбранной конфигурации.

Недостатком системы "Еврокуб" является ее малый вес. Зимой на рыхлых почвах он может быть вытолкнут вверх или даже раздавлен давлением почвы. Чтобы избежать этого, траншея должна быть правильно подготовлена. На дно насыпается песчаная подушка, а сверху заливается железобетонная стяжка.

Как сделать кессон для скважины из еврокуба покажет видео:

Из кирпича

Распространенный бюджетный вариант Если нет возможности купить готовый кессон промышленного производства.

Эксплуатация и обслуживание скважины

Кессон не следует оставлять открытым на длительное время, чтобы в скважину не попадали посторонние предметы и дождевая вода. Не устанавливайте рядом со скважиной септики, отстойники или мусорные свалки.

Регулярное обслуживание скважины должно проводиться следующим образом следующим образом:

1. Измерение емкости.
2. Проверка насоса.
3. Проверка воды.
4. Промывка скважины (при необходимости).

Основные ошибки

При самостоятельной установке кессона, могут быть допущены следующие ошибки

1. Недостаточная глубина котлована. Это приведет к промерзанию стенок кессона. Требуется вырыть котлован, глубина которого на 30-50 см больше высоты контейнера.
2. Отсутствие бетонного фундамента. Приводит к потере устойчивости и возможной деформации из-за смещения грунта.
3. Отсутствие герметизации между стыками бетонных колец. Вызывает присутствие влаги и последующее разрушение колец. Стыки должны быть заполнены бетоном с обеих сторон.
4. Запрет на покрытие бетонных и металлических стенок кессона битумным составом. Это снижает коррозионную стойкость внешней поверхности. Стенки этих кессонов должны быть покрыты мастикой в несколько слоев.
5. Стык между обсадной трубой и дном кессона не был обработан. Это приводит к появлению влаги. Лучше выбрать резервуар с обработанным в заводских условиях стыком.
6. Главная вентиляционная труба из горловины или крышки кессона. Это может привести к замерзанию трубы и образованию льда внутри. Лучше вывести трубу наружу через стенку кессона, а затем проложить ее в специально вырытой траншее.
7. Силовой кабель, ведущий снаружи, через горловину или крышу. Такой монтаж опасен тем, что может привести к повреждению кабеля. Кабель также прокладывают через боковую стенку резервуара, помещают внутрь трубы и укладывают в отдельную траншею.
8. Отсутствие заземления электрооборудования. Приводит к поражению электрическим током. Лучше сделать отдельное заземление вне резервуара и подключить его к распределительному выключателю. Не подключайте заземление к металлической обсадной трубе.

Также распространенной ошибкой является использование грунта с крупными камнями для заполнения резервуара. Не полагайтесь на жесткость стенок. Особенно если кессон изготовлен из пластика.

Общие указания по установке

Кессон в траншее

Прежде чем выбрать тип кессона и начать его установку, необходимо учесть два параметра участка скважины:

• уровень грунтовых вод;
• глубина промерзания.

Видео – Кессон для скважины своими руками

Глубина, на которой проходит уровень грунтовых вод, влияет на выбор типа конструкции и процесс установки. Если уровень грунтовых вод составляет менее 3 мКессон из кирпича не подойдет. Этот фактор также учитывается при сооружении дна бетонного резервуара:

• Если грунтовые воды залегают глубоко, можно построить ленточный фундамент и заполнить его песком и гравием для отвода конденсата;
• Если грунтовые воды находятся близко, стоит выбрать монолитное бетонное дно.

Установка кессона вентиляционной скважины

Грунтовые воды оказывают особое влияние на установку пластикового кессона по двум причинам:

1. Они могут выталкивать легкий резервуар при его подъеме. В этом случае требуется бетонное основание с анкерами, чтобы закрепить резервуар стропами;
2. близлежащие грунтовые воды замерзают и вызывают вспучивание грунта, который будет давить на боковые стенки кессона. Такая проблема должна быть решена путем использования цементной засыпки по периметру камеры.

Предостережение. Существуют готовые пластиковые резервуары, на внешней стенке которых имеется выступ для заливки бетонного каркаса.

Диаграмма уровня грунтовых вод

Точка промерзания грунта определяет глубину оголовка колодца и прохода водопроводной трубы, а значит, и общую высоту камеры. На расположение оголовка и выхода трубы также влияет размер резервуара для воды и его размещение в кессоне.

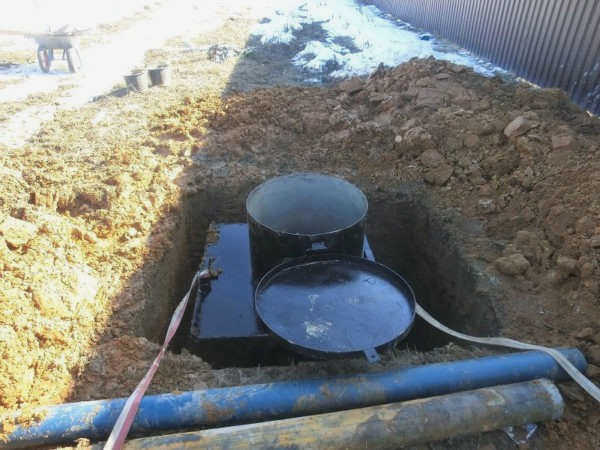

Особенности металлического кессона

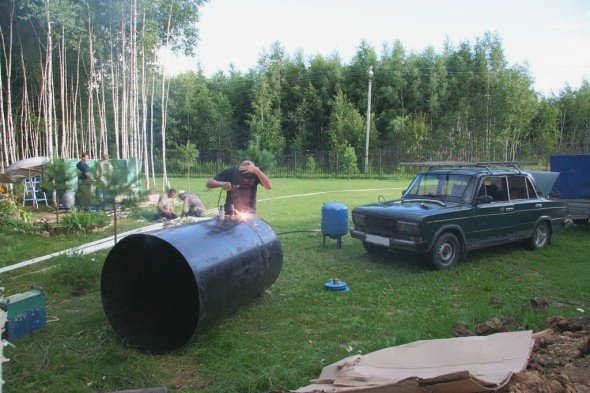

Металлический кессон может быть готовым или изготовленным самостоятельно. В последнем случае необходимо иметь навыки сварки и сварочный аппарат. Металлический кессон может быть изготовлен двумя способами.

1. Вы можете сварить листы толщиной 3 мм и более. Такой резервуар имеет квадратное или прямоугольное сечение.
2. Сделайте резервуар, взяв в качестве камеры кусок трубы Кусок трубы диаметром 1,25 м, для горловины – 0,6 м, также вам понадобится лист для дна и верха.

Крепление дна камеры

Внимание. Чем меньше количество сварных соединений, тем меньше вероятность протечки. Все соединения выполняются двухсторонним швом.

Подготовительные мероприятия

Для обеспечения длительного срока службы резервуара его необходимо подготовить перед установкой.

1. В днище будущего кессона вырезается отверстие для обсадной трубы, к которой приваривается металлическая гильза с двойными швами. Расположение обсадной трубы зависит от наличия и размера аккумулятора. При наличии бака вход обсадной трубы переносится от центра к стене.
2. В стене подготавливаются отверстия и устанавливаются фитинги для входа и выхода трубы водоснабжения. При самостоятельном изготовлении бака входы и выходы делаются до окончательной сварки всех компонентов. При желании можно установить подставку рядом с горловиной выхода трубы для полива.
3. Прикрепите откидную заслонку к горловине.
4. Приварите вентиляционный короб.
5. Покройте резервуар антикоррозийным материалом.
6. Покройте внешнюю часть резервуара битумом, чтобы сделать его водонепроницаемым.
7. С внутренней стороны укладывается изоляция, не впитывающая влагу.
