Кессон из кирпича для скважины своими руками

В нижней части конструкции предусмотрено отверстие для вставки обсадной трубы. В боковых стенках делаются вводы для водопроводных труб и электрических кабелей.

Изготовление кессона самостоятельно

Когда нет возможности подвести водопровод к загородному дому, остается только один вариант – пробурить скважину для питьевой воды. Но это только полдела. Для проведения полноценной операции необходимо изготовить кессон и оборудовать скважину.

Следующий шаг – подключение к водопроводу и установка необходимого оборудования. Здесь возникает резонный вопрос – как сделать кессон своими руками. Ведь от правильности его сооружения напрямую зависит подача чистой воды в дом.

• Кессон и его назначение
• Яма для кирпича

• Как сделать основание для кессона
• Изготовление котлована

• Выполнение

Кессон и его назначение

В действительности это яма. Его основная функция – защита скважины от мороза, мусора и талой воды. Поэтому он должен быть достаточной глубины. Обычно высота кессона составляет около 2 метров, поэтому он выполняет две задачи одновременно:

1. Скважина и водопроводная система не подвергаются воздействию мороза.
2. На такой высоте удобно проводить профилактические работы.

Другое назначение кессона – установка оборудования, необходимого для полноценного функционирования скважины. К тому же он экономит полезное пространство в жилом помещении.

Основные требования к кессону:

• Достаточный размер для бурового оборудования и удобство эксплуатации;
• Водонепроницаемость стенок;
• устойчивость к коррозии;
• изоляция.

Конструкция кессона для скважины довольно проста:

• внизу – вход обсадной трубы;
• вверху – люк, через который можно получить доступ;
• сбоку – технические отверстия для разводки коммуникаций.

Емкость можно купить готовую или изготовить самостоятельно. При самостоятельном изготовлении обычно используются следующие варианты:

• металл;
• бетон, кирпич;
• пластиковые контейнеры.

При самостоятельном изготовлении необходимо правильно рассчитать размер ямы. С одной стороны, в нее должно поместиться все оборудование, и она должна быть удобной в обращении. С другой стороны, значительное увеличение размеров кессона, повлечет за собой большие затраты.

Что такое кессон для скважины

Это утепленная конструкция, в которой размещается все оборудование для эксплуатации скважины. При необходимости домашний мастер может сделать кессон своими руками, не прибегая к услугам специалистов. Существует четыре разновидности этой конструкции. Для их возведения требуются разные строительные материалы.

Кессон защищает размещенное в нем оборудование от попадания воды. Изначально кессон использовался только для подводных работ. Однако со временем для этих изделий нашли и другие применения. Например, их устанавливают на оголовке водяных скважин.

В стандартном исполнении кессон не представляет особой сложности. Он закрыт сверху люком, который не только защищает корпус от грунтовых вод, но и от воздействия низких температур. Он позволяет проникнуть внутрь кессона для проведения планового обслуживания или ремонта.

В нижней части кессона находится вход для обсадной трубы, а в боковых стенках – входы для водопроводной трубы и кабеля. Крышка и, при необходимости, другие части конструкции теплоизолируются. Как правило, для изоляции используется вспененный полимер или пенопласт. Классический вариант камеры выполнен в форме цилиндра высотой 2 метра и диаметром не менее 1 метра.

Эти параметры при изготовлении кессонов для скважин своими руками выбираются не случайно. Высота обусловлена необходимостью защиты установленного в нем оборудования от воздействия отрицательных температур. Водопровод и оголовок скважины должны быть установлены ниже уровня промерзания грунта, обычно около 1-2 метров. Это глубина, на которой находится дно камеры.

Диаметр кессона, который составляет не менее одного метра, также не случаен. Он должен быть достаточно большим, чтобы в нем мог разместиться человек, который должен спуститься и установить все необходимое оборудование.

Широкий выбор вариантов

Для строительства кессона можно использовать любой материал – лишь бы он обеспечивал хорошую герметичность и хорошую теплоизоляцию внутри конструкции.

Как правило, кессоны собираются на кессоне из:

1. пластика. Изделие обладает отличной герметичностью и малым весом, что облегчает его транспортировку и сборку. Хотя конструкция имеет низкую степень жесткости и склонна к всплытию, эти недостатки компенсируются заливкой бетонного раствора поверх уже стоящей камеры по ее контуру. Емкости из пластика выпускаются самых разных форм и размеров, но сделать их самостоятельно невозможно.
2. Металлические. Обычно используется сталь, которая является очень прочным и долговечным материалом. Если камера сделана хорошо, она герметична, не всплывает и не деформируется. Чтобы предотвратить коррозию, делается гидроизоляция.
3. бетон. Бетонный раствор делает конструкцию долговечной и очень прочной. Значительный вес изделия препятствует его всплытию. Бетон гигроскопичен, поэтому камера из него нуждается в хорошей гидроизоляции, иначе влага будет попадать внутрь.
4. Кирпич. Кирпич используется для строительства резервуаров, которые отличаются прочностью, экономичностью и долговечностью. Кирпичная уборная для колодца обладает отличными теплоизоляционными свойствами, что позволяет обойтись без дополнительного утепления. Строительство кирпичной камеры – сложный процесс, и его может выполнить мастер, обладающий навыками кладки.
5. Полимерный песок. Этот материал делает конструкцию недорогой, легкой, прочной и долговечной одновременно. Его легко монтировать, так как он состоит из шпунтованных элементов. Читайте также: "Какой кессон для скважины лучше выбрать – виды, отличия, правила установки".

Пластиковый кессон для скважины RODLEX

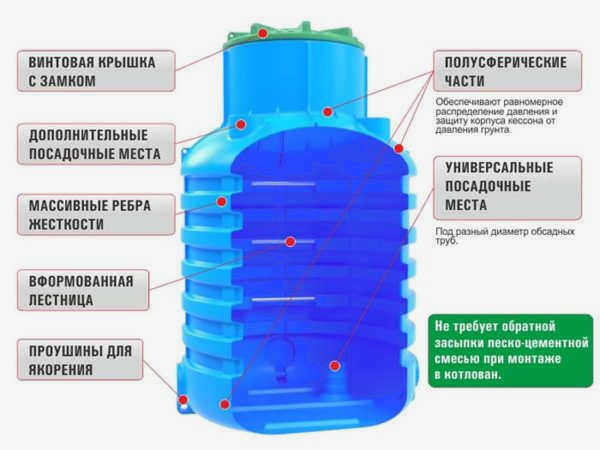

Пластиковое оборудование для скважин, появившееся на рынке в 2013 RODLEX отличается высоким качеством изготовления. Продукция изготавливается методом ротационного формования, что означает отсутствие стыков, а строгий технический контроль осуществляется на каждом этапе производства. Конструкция кессона Rodlex показана на рисунке ниже:

Модель Rodlex

Прочные, четко очерченные ребра и конструктивные особенности этой модели прекрасно защищают устье скважины от промерзания и проникновения загрязненных грунтовых вод. Кессон Rodlex органично вписывается в общую конструкцию автономной системы водоснабжения.

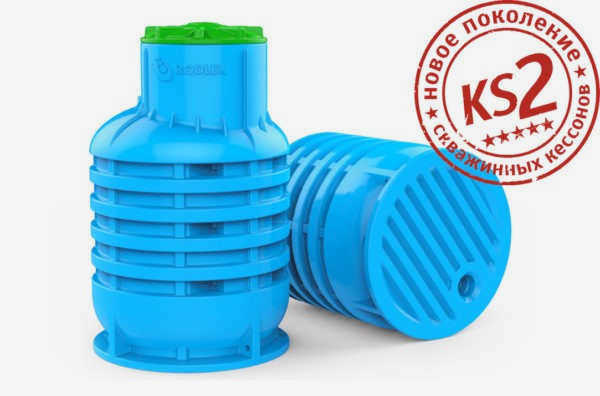

Пластиковый кессон для скважин RODLEX KS 2.0

Модель нового поколения, разработанная компанией, называется RODLEX KS2. Использование новейших технологий в процессе производства повышает функциональность и удобство эксплуатации этого кессона.

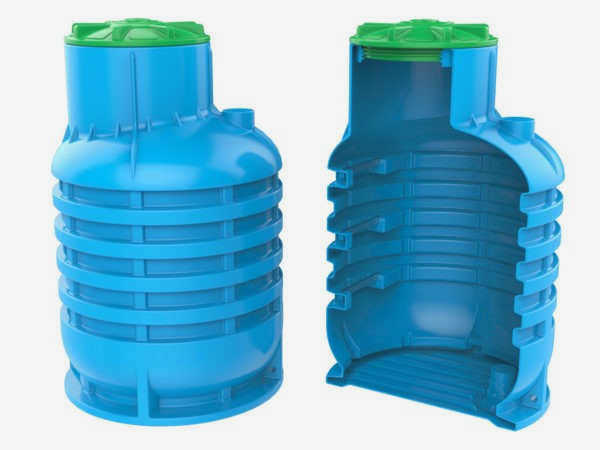

РОДЛЕКС КС2

Цены на пластиковые кессоны

Пластиковый кессон

Удобство использования данной модели кессона было повышено за счет включения в конструкцию следующих новых элементов

• Загрузочное днище в нижней части, что устраняет необходимость в трудоемкой бетонной плите под основанием для крепления кабеля;
• Повышенная прочность конструкции за счет дополнительных ребер жесткости на днище;
• Модернизация посадочной платформы для использования всех стандартных размеров корпусов от 12,4 до 15,9 см.

Емкости изготовлены из специального пищевого полиэтилена LLDPE. Этот материал отличается экологической чистотой и устойчив не только к коррозии и гниению, что обуславливает длительный срок службы изделий, часто превышающий полвека.

Пошаговая инструкция по установке

При самостоятельной установке кессона Rodlex следует придерживаться следующей последовательности действий:

Шаг 1: Выемка грунта

Начальный этап является очень трудоемким и включает в себя много ручной работы. Для того чтобы установить резервуар, необходимо вырыть котлован и траншею для системы водоснабжения. Котлован должен превышать размеры кессона на 300 мм для корректировки положения обсадной трубы при вставке ее в рукав. При необходимости в зазор укладывается изоляция.

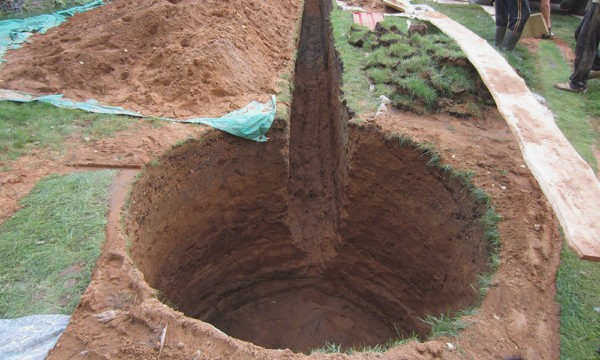

Выемка грунта и траншея для прокладки коммуникаций

Шаг 2. Закладка фундамента

Преимущества

Долговечность бетона – главное преимущество этой конструкции перед другими типами. Выбрав этот вариант, вы забудете о проблемах замены и ремонта оборудования на ближайшие 30 лет. Даже кирпичный кессон не сравнится с долговечностью цемента. Пластиковые навесы не могут долгое время выдерживать такую нагрузку. Коррозия не представляет угрозы для бетона, чего нельзя сказать о металлических кессонах.

Кроме того, есть еще три преимущества:

• Время монтажа невелико. Кольца могут быть установлены и уложены всего за несколько часов. С помощью крана эту задачу можно решить за полдня. Продолжительность всего процесса ограничена только скоростью затвердевания бетона.
• Простота ремонта. В случае разрушения не нужно разбирать всю конструкцию. Неповрежденные элементы можно легко демонтировать и установить заново. Другие кессоны обычно требуют полного демонтажа.
• Экономия средств. С точки зрения материальных затрат, укрытие будет дешевле, чем аналогичные типы. Простота монтажа не требует больших вложений в технику и рабочих.

Недостатки

Несмотря на все положительные факторы, кольцевой кессон все же имеет ряд существенных недостатков в своей конструкции. Его установка и использование в низинных районах с высоким уровнем грунтовых вод сопряжено с трудностями. Если гидроизоляция выполнена некачественно, скважина будет заболачиваться, что, в свою очередь, приведет к выходу из строя дорогостоящего насосного оборудования.

• Большой вес. Если грунт в месте установки слишком мягкий, конструкция просядет уже через несколько лет. Трубы внутри деформируются под давлением цемента. В этом случае укрытие придет в негодность, что приведет к значительным материальным затратам.
• Повышенный риск затопления. Если при установке гидроизоляционных материалов будут допущены серьезные ошибки, колодец будет затоплен грунтовыми водами. Даже хорошая работа требует больших затрат.
• Необходимость теплоизоляции. Кессон для колодцев из бетонных колец плохо сохраняет тепло, что требует затрат на теплоизоляционные материалы. В холодных сибирских широтах от такого оборудования придется отказаться.
