Кирпичный дымоход в бане для металлической печи

Если совершить небольшое путешествие в прошлое, то можно заметить, что чугунные плиты имели железный дымоход для отвода дыма.

Кирпичные дымоходы для металлических банных плит, как их выкладывать

О том, как выкладывать кирпичные дымоходы для металлических банных плит, пойдет речь в этой статье. Вы узнаете, как правильно выложить своими руками дымоход из кирпича в бане.

Дымоход – это устройство, предназначенное для вывода продуктов горения (дыма) от кухонной плиты или котла наружу.

• Кирпичные дымоходы;
• Металл;
• Асбестовые и т.д.
• Конструкции дымоходов многочисленны.

Существуют как готовые решения, например, сборные (сэндвич) дымоходы, так и самодельные. Дымоход может быть построен из любого невоспламеняющегося материала.

При проектировании бани каждый владелец задумывается о том, какой тип плиты установить и как устроить дымоход. Это самый важный вопрос в бане.

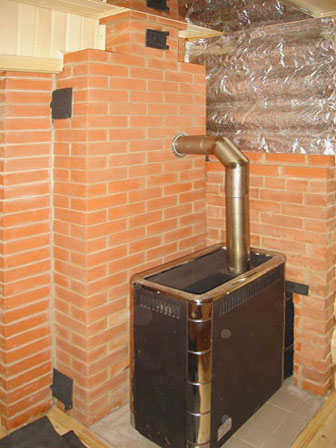

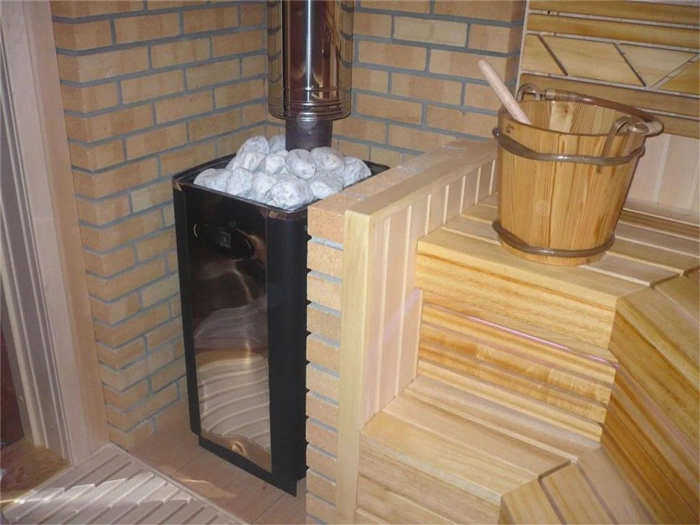

Кирпичные трубы для металлических банных плит

Что нужно знать при установке железной банной плиты. Что установить, простую кирпичную трубу или панель. Эти вопросы волнуют многих людей, решивших обогреть баню своими руками.

В последнее время появилась тенденция устанавливать чугунные плиты (котлы, камины и т.д.), при этом дым выходит через кирпичную панель.

Люди ошибочно полагают, что таким образом увеличивается площадь обогрева помещения. Иногда можно услышать: "Зачем отапливать улицу, я могу дуть теплый воздух через задвижку и лучше обогревать помещение". Давайте поговорим о том, почему этого не следует делать, даже если это звучит логично.

Конструкция дымохода для банной печи: какая конструкция лучше?

Дымоход играет важную роль во всей конструкции банной печи – он удаляет продукты горения. Отвод продуктов горения.

Кроме того, умело манипулируя потоком воздуха через дымоход, вы можете регулирует расход топлива и способность плиты отдавать тепло.

Благодаря дымоходу огонь можно поддерживать даже во время процесса испарения в сауне.

Конструкция Конструкция дымохода часто Конструкция дымохода часто варьируется в зависимости от типа и материала. материал. В зависимости от В зависимости от способа установки.Дымоходы делятся на:

• внутренниевнешние дымоходы, которые позволяют дополнительно обогревать помещение, но создают повышенный риск пожарной безопасности;
• внешниекоторые не представляют пожарной опасности, но требуют дополнительного топлива для обогрева.

Технологически система внутренних дымоходов сложнее, но экономит ценный ресурс – тепло. При высокой стоимости энергоресурсов этот фактор оказывает существенное влияние при выборе типа конструкции дымохода.

Важно! При выборе установки внешний дымоходдымовая труба дымовая труба должна быть дополнительно изолирована Дымоход дополнительно изолируется минеральной ватой, а трубы прокладываются вдоль фасада здания снаружи.

Дизайн дымоходных труб также различается в зависимости от используемых материалов. Их довольно много, но в основном выделяются две конструкции – это кирпичный и дымоход металлический дымоход.

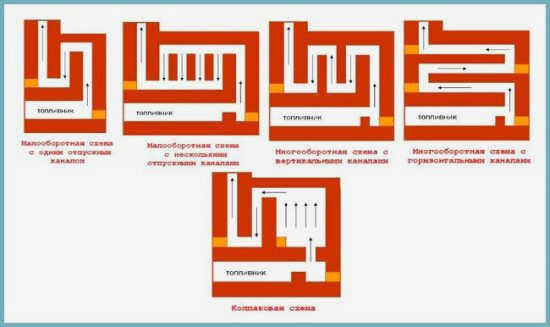

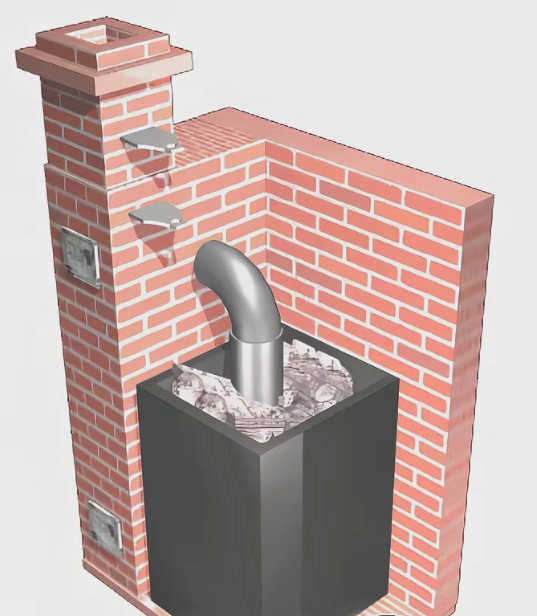

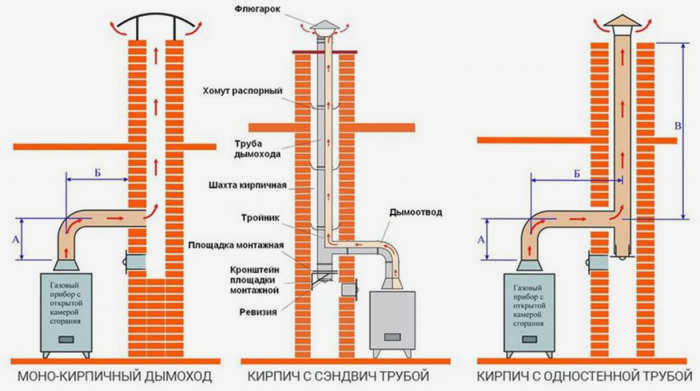

Схема кирпичного дымохода

Основное преимущество кирпичного дымохода теплостойкость и теплопроводность.

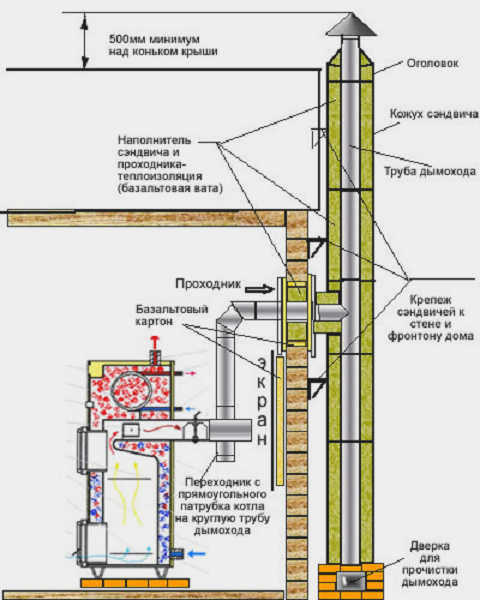

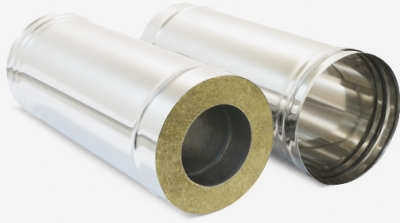

Монтаж дымохода из стальной трубы

Дымоход из стальной трубы является оптимальный вариант Эта система также является лучшей альтернативой с точки зрения соотношения цены и качества и требует минимальных трудозатрат.

Вам также будет интересно:

Предварительная подготовка: измерение диаметра, выбор инструментов

Прежде чем самостоятельно заняться установкой дымохода, необходимо тщательно проект проект:

1. измерить расстояние между коньком крыши и банной плитой, а затем добавьте еще 50 см и получите общую высоту дымохода.
2. Разделите дымоход на верхнюю и нижнюю частькоторые впоследствии будут закреплены хомутом на средней высоте чердака. Изолируйте верхнюю часть изолировать.
3. Рассчитайте размер подкровельного слоя по формуле d * 3,14 + 30 ммгде d – это диаметр трубы с учетом изоляции.
4. Сделайте две оцинкованные заготовки для обеих частей. Их размер должен быть немного больше, чем отверстия в пластинах.
5. Подготовьте металлическую полосу для хомута шириной 20 сма ее длина рассчитывается по формуле формула P + 30 ммгде P – окружность внешней трубы.
6. Вырезать 4 оцинкованных кольцаОни будут использоваться для крепления изоляции.
7. Приварите полосу шириной 4 см к нижнему краю верхней трубы. Ширина 4 смВерхний конец нижней части дымохода будет вставлен в эту полосу.

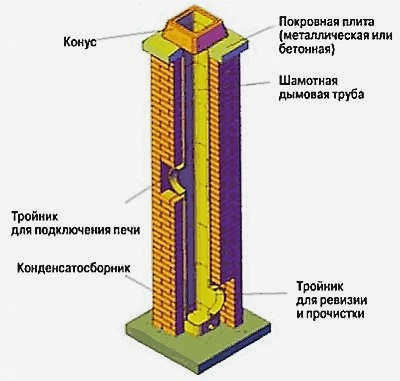

Из чего состоит кладочный дымоход

Каменные дымоходы могут иметь различную конструкцию. Однако каждый дымоход должен иметь следующие элементы:

1. Дверца Дверца или отбойный кирпич для чистки. Располагается в нижней части дымохода и на отводах, если таковые имеются.
2. Основание с вентиляционным отверстием или задвижкой. Выбирайте самые ровные кирпичи без трещин – на них будет опираться весь дымоход. Если возможно, основание должно быть шире дымохода на кирпич и создавать "пятку" – большую площадь опоры.
3. Сама труба. Плоская, с гладкими внутренними стенками, швы без пустот и раковин.

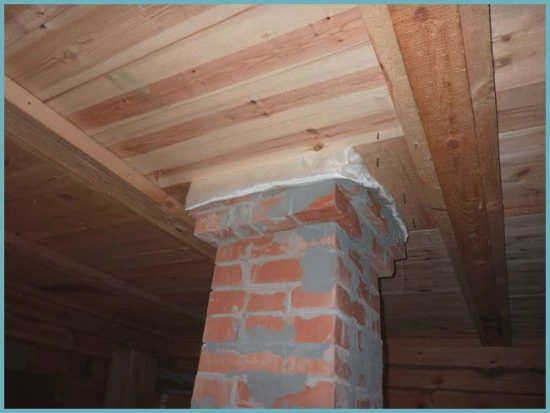

4. Огнеупорная подушка В переходе перекрытия – расширение трубы на 1 кирпич. Это необходимо для снижения температуры края в контакте с изоляционным коробом.

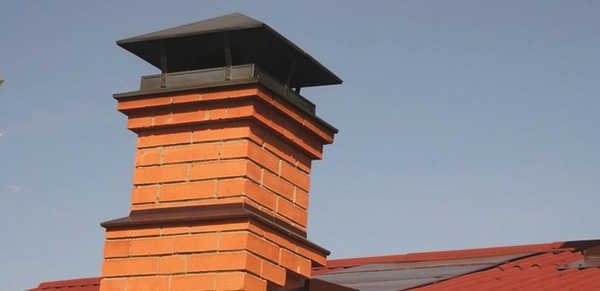

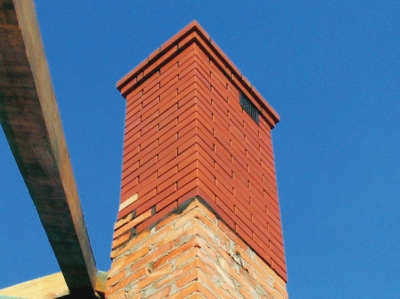

5. Гидроизоляция "выдра" – Дополнительный элемент, который удлиняет дымоход при наружной установке. Она служит каплесборником – капли дождя стекают не по колпаку трубы, а по стенкам черновой отделки. Фото 1. Так выглядит труба из каменной кладки с гидроизоляционной "выдрой" и металлическим "зонтиком" для защиты от влаги.
6. Лучшая защита от дождя и снега. Это может быть металлический или бетонный "зонтик" или отделка верхнего ряда кирпичей водонепроницаемым фиброцементным раствором.

Строительство собственного дымохода для металлической печи

Чтобы построить металлический дымоход, вам понадобятся следующие навыки каменщик. В старые времена для строительства дымохода всегда приглашали самого опытного трубочиста. Человек, уверенный в своих силах, сможет справиться с этой задачей, если у него есть терпение и он аккуратно относится к каждому кирпичу.

Строительство дымохода состоит из нескольких важных этапов – в том числе. проектирование, подготовка фундамента, закупка материалов, кладка дымохода и отделка.

Предостережение. Пренебрежение технологическими нюансами приведет к серьезным последствиям! Плохая тяга приведет к дым внутри помещения, отравление угарным газом.

Некачественные материалы или несоблюдение технологии кладки приведут к разрушению дымохода.

Установка кирпичного дымохода. Пошаговая инструкция

Прежде всего, решите, какой дымоход вы хотите построить: коренной или надземный. Затем изучите несколько схем и решите, какой вариант укладки кирпича имеет для вас наибольший смысл. Подготовьте необходимые инструменты: кельму, уровень, дрель, шпатель, шлифовальную машинку. Приобретите сами кирпичи – лучше брать красный огнеупорный кирпич – и раствор. Здесь нет единого стандарта – одни используют цементный раствор, другие – глиняный.

Обратите внимание!!! Плиту для сауны оставьте под потолком на высоте 0,5-0,6 м. Плита будет располагаться под дымовой трубой. Далее следует дымовая труба.

Если вы решили построить дымоход, следуйте приведенной ниже процедуре:

• Выложите первую часть конструкции, так называемую "трубу дымохода". шейку дымохода, в соответствии с выбранной схемой. Следите за тем, чтобы в каждом новом ряду средний кирпич закрывал стык между двумя кирпичами предыдущего ряда.

• Выложите таким образом 3-4 ряда. Не забудьте установить рассекатель тяги (примерно за вторым рядом).
• Начинайте укладывать перегородки в соответствии со схемой. Перегородка устанавливается на уровне всех плит и служит изоляцией от слишком высоких температур, так как ее толщина составляет 0,35-0,4 м.
• Выполните кирпичную кладку, сдвигая кирпичи на 1/3 наружу, чтобы расширить дымоход. Вам нужно будет разделить кирпичи на несколько частей, чтобы уложить ряды. Выложите 6 рядов в соответствии со схемой, последний должен быть без бокового смещения.

Обратите внимание!!! Сам дымоход внутри должен быть одинакового размера, так как утолщение происходит только за счет внешних стенок.

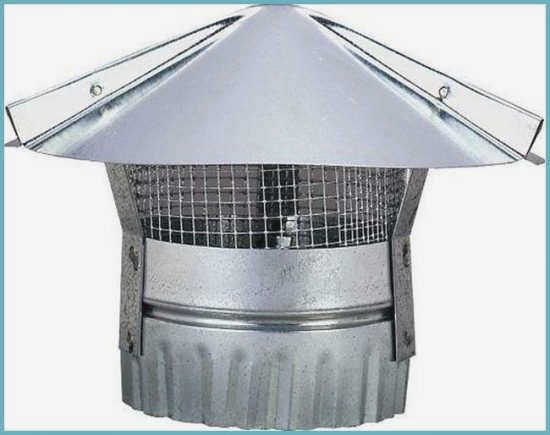

Колпак для дымохода и искроуловитель: как сделать самому

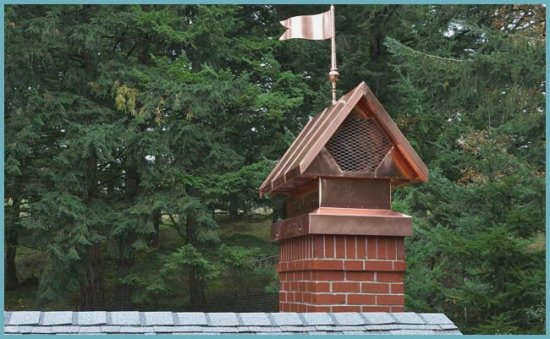

Нередко на дымовых трубах можно встретить дополнительные конструкции – колпаки для дымоходов. Они считаются элементами ретро, но в то же время необходимы, если вы хотите:

• укрепить дымоход и защитить его от осадков;
• улучшить тягу в дымоходе;
• отвести влагу из дымохода;
• придать вашей крыше законченный вид.

Колпаки для дымоходов часто называют прокладками, колпаками для дымоходов, колпаками для дымоходов и дефлекторами, или отражателями. Доказано, что такие устройства повышают производительность дымохода до 20%.

Существует множество типов, а также простых способов сделать такой колпак своими руками. Например:

1. Возьмите лист металла и вырежьте из него прямоугольник. Согнутый в дугу, он должен перекрывать отверстие трубы на значительную величину.
2. Из металлического уголка сделайте 4 стойки. Просверлите отверстия на конце каждой стойки.
3. Согните стойки и прикрепите их заклепками к углам прямоугольной детали.
4. Согните прямоугольник в дугу, вставьте его в трубу. Концы столбиков должны плотно прилегать к стенкам дымохода.
5. Просверлите отверстия в кирпиче и закрепите крышку гвоздями. Вот и все.

Если сауна построена из дерева, а дымоход имеет сильную тягу и высокую температуру, подумайте об установке искрогасителя. Это металлическая сетка с крышкой, которая, как следует из названия, предназначена для гашения возникающих искр. Чтобы изготовить такое устройство самостоятельно, необходимо:

1. Сделать замеры дымохода и подготовить эскизы деталей.
2. Вырезать все детали из металла.
3. Подготовить кусок сборной сетки или металлических прутьев.
4. Соединить сваркой и зашлифовать все стыки шлифовальной машинкой.
5. Закрепите детали заклепками.
6. Установите на дымоход искрогаситель.
