Клапан Маевского: конструкция, принцип работы и обзор типовых схем монтажа

Существует особенность труб отопления горячей водой. Если система труб заполнена водой, то часть системы остается заполненной воздушными карманами. Это препятствует нормальной работе системы отопления горячей водой в таких случаях, поэтому воздух необходимо удалять из труб вручную.

Избавиться от воздушной подушки помогает клапан Меевского – простейший механизм ручного удаления воздуха. В этой статье подробно объясняется принцип работы устройства и рассматриваются альтернативные варианты. Приведенные нами рекомендации будут полезны при установке и эксплуатации.

Конструкция и принцип работы

Кокеры Маевского, к которым привыкли многие люди, приводятся в действие специальным ключом или отверткой. Другими словами, эти изделия нельзя назвать автоматическими устройствами.

Современные прототипы кранов Маевского – автоматические воздухоотводчики – были несколько усовершенствованы конструкторами.

Фотогалерея
Фото из

После заполнения контура отопления теплоносителем и периодически в процессе эксплуатации все системы с принудительной циркуляцией необходимо продувать. Удаление воздуха осуществляется с помощью автоматических или ручных воздухоотводчиков.

Вентили устанавливаются в закрытых системах, не имеющих прямой связи с атмосферой. Для удаления воздуха краны Маевского оснащены каналом, который открывается путем поворота внешней гайки.

Для поворота различные модели вентиляционных клапанов оснащены стационарными пластиковыми или металлическими колпачками, ручками с ключом

Если есть опасения, что любознательные исследователи могут открыть кран в отсутствие взрослых, лучше установить устройство со съемным ключом

Ни в одной из модификаций крана Маевского нет сложных и изнашиваемых деталей. Поэтому они практически никогда не ломаются, но время от времени необходимо заменять уплотнения

Чтобы стравить воздух из радиатора, кран Маевского нужно просто повернуть так, чтобы открылся воздушный канал. Воздух будет шипеть в течение примерно 5 минут. Затем из канала потечет теплоноситель – это сигнал, что весь воздух удален.

Большинство радиаторов, выпускаемых сегодня, изначально оснащены клапаном Маевского.

Воздух из всей системы отопления автоматически удаляется более сложным устройством. Однако оно работает так же, как и кран Маевского – воздух выходит через наклонный канал. Только для его работы не требуется участие хозяина квартиры

Ручные устройства для удаления воздуха
Канал для выпуска воздуха из системы
Рукоятка ручного вентиляционного клапана с ключом
Съемный ключ ручного вентиляционного клапана

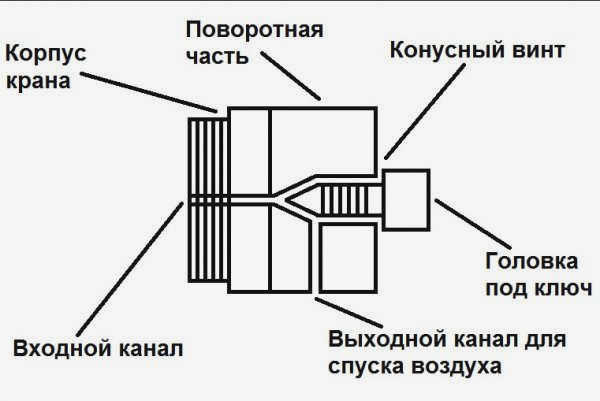

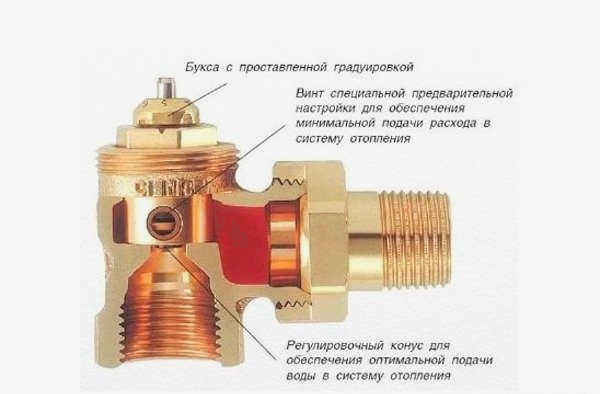

Типичная конструкция клапана Маевского

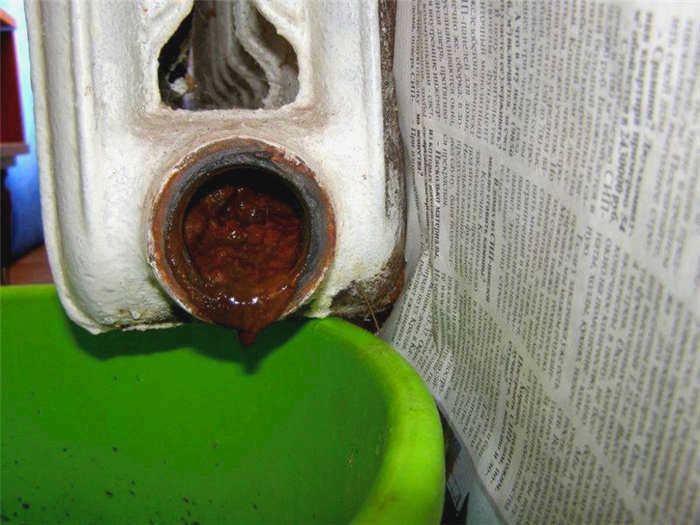

Слив воды из радиатора

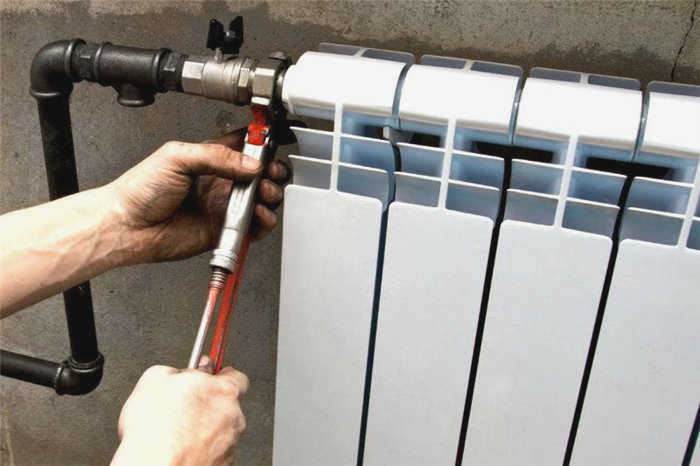

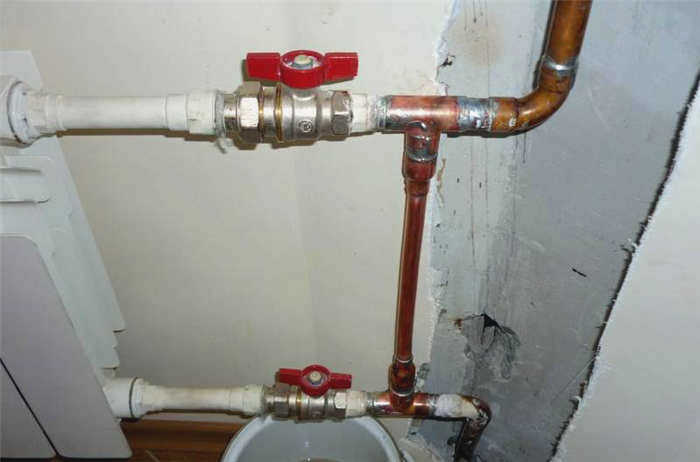

Вентильный клапан, установленный в радиаторе

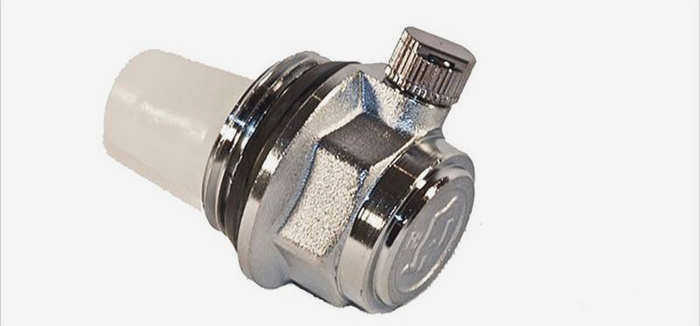

Автоматический воздухоотводчик для отопления

Автоматические модели работают без внешнего вмешательства.

Назначение запорного клапана Маевского

Воздух легче воды и поэтому скапливается в верхней части системы отопления и радиаторов. Это происходит по нескольким причинам:

• трубы недостаточно быстро заполняются водой;
• заряженная система была частично осушена;
• в воде много растворенного кислорода.

Иногда скопление воздуха вызвано особой разводкой системы отопления, при которой на некоторых участках образуются петли из труб, направленные вверх.

В 1931 г. Госплан постановил, что в нижних системах должны быть обычные краны для удаления воздуха. Однако жители не только использовали их для удаления воздушных пробок, но и часто сливали горячую воду, которая в данном случае выступала в качестве теплоносителя, а затем использовали ее в бытовых целях – например, для мытья полов. Это было неприемлемо с точки зрения санитарной техники и центрального отопления. Поэтому радиаторы стали оснащать кранами Маевского, что значительно усложнило задачу нецелевого использования теплоносителя.

Как был разработан кран Маевского?

Устройство было разработано в 1933 году Чеславом Брониславовичем Маевским, инженером из Ленинграда. Официально он называется игольчатым воздушным клапаном радиатора.

По некоторым историческим данным, кран впервые появился у С.А. Роев из Минска. A. Роев. Он состоял из двух частей, разделенных прокладкой. Устройства были испытаны в 1932 году. Год спустя Мажевски усовершенствовал конструкцию, улучшив герметичность деталей. В более современной интерпретации инженер соединил детали по принципу "конус к конусу".

Кран состоит из следующих компонентов:

• корпус;
• винт с конической головкой;
• вращающаяся часть;
• отверстия для впуска и выпуска воздуха.

Воздушное отверстие приводит в действие запорный винт. Последний приводится в действие с помощью отвертки или вручную, что зависит от конкретной модели. Современная версия клапана уже оснащена специальным ключом, что облегчает его использование.

Преимущества установки клапана Маевского:

• Повышение эффективности работы отопительной сети;
• Упрощенная эксплуатация радиаторов;
• Доступная стоимость самого узла.

Однако, несмотря на эти преимущества, существует и недостаток. Поскольку качество теплоносителя зачастую оставляет желать лучшего, в процессе эксплуатации часто происходят засоры крана.

В зависимости от конструкции различают три типа кранов:

• радиаторный кран – предназначен для отопительных приборов;
• традиционный – универсальные краны, оснащенные внешней резьбой;
• полный – представляет собой шаровой кран с КМ.

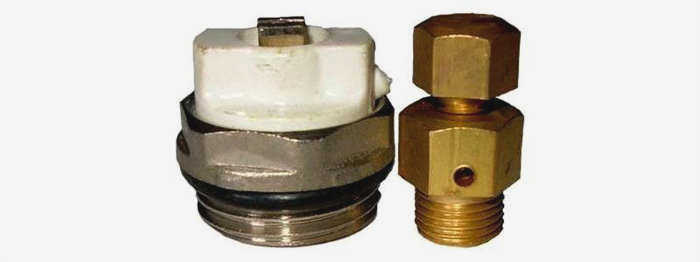

Фото крана Маевского и описание его разновидностей

Каждый проект системы отопления имеет свое расположение рабочих органов (смесителей и полотенцесушителя), поэтому конструкция не всегда позволяет разместить кран Маевского в доступном для эксплуатации месте. Это заставило разработчиков создать несколько видов кранов.

Модель ручного крана.

Самая распространенная модификация, так как имеет достаточно надежный механизм, главное, чтобы доступ был свободным, так как кран открывается плоской отверткой или специальным четырехгранным ключом для крана Маевского. Игольчатый кран работает в двух разновидностях: с горизонтальным открытием отверстия для пропуска воздуха и с отверстием в теле гайки.

напорный кран

Как работает автоматический воздухоотводчик отопления?

Принцип работы автоматического воздухоотводчика отопления основан на наличии поплавка. Поплавок поддерживает игольчатый клапан с помощью пружины, система настроена на определенное давление воздуха в радиаторе, как только оно превышает допустимое значение, клапан открывается и выпускает весь ненужный воздух через отверстие в центре головки крана. Когда давление возвращается к нормальному уровню, клапан закрывается. Установка такого типа устройства применима только к труднодоступным отопительным приборам. В промышленных масштабах для устранения воздуха в радиаторах используются другие устройства.

Автоматический кран Маевского

Запорный клапан с предохранительным клапаном

Это усовершенствованный ручной дроссельный клапан, дополненный датчиком высокого давления. Суть его работы заключается в предотвращении выхода из строя системы отопления и ее рабочих частей, если давление теплоносителя превышает 15 атмосфер. Клапан открывается и сливает излишки воды из радиатора. Избыточное давление может быть вызвано гидроударом.

Почему в системе скапливается воздух?

Воздушная пробка – злейший враг системы отопления. Чем больше воздуха в радиаторах, тем хуже они греют, так как воздух препятствует полному заполнению радиатора теплоносителем, и он не нагревается до полной мощности. Причины попадания воздуха:

• Протечки труб во время ремонта стояка или радиатора.

• Если теплоноситель был полностью слит из системы. В этом случае воздушные карманы в трубах неизбежны.

• Если имело место повреждение на стыках различных частей конструкции.

• Если система отопления была неправильно собрана, если одна или несколько деталей были неправильно закреплены.

Существует множество других причин присутствия кислорода в трубах, но они встречаются крайне редко.

Важно! В процессе регулярного проникновения воздуха металл нагревательных элементов корродирует, так как кислород негативно влияет на структуру материала, разрушая его. Такая система прослужит гораздо меньше, чем система отопления с нечастым проникновением воздуха в радиаторы.

Правила обслуживания

Клапан для выпуска дымовых газов может нормально функционировать только при правильной эксплуатации:

1. Откройте клапан, чтобы выпустить воздух. Если выход воздуха не прекращается через несколько минут, удалите воздух из системы. Возьмите тонкий лист бумаги и проведите им вокруг всех соединений, чтобы проверить наличие утечек. Если есть утечка, лист будет притягиваться к соединению.
2. Если выпускной трубопровод загрязнен, прочистите его тонкой иглой или проволокой.
3. Если клапан используется редко, он ржавеет и перестает работать. Чтобы исправить ситуацию, обработайте клапан средством WD-40. В качестве меры предосторожности после сезона следует покрыть резьбу силиконовой смазкой.
4. Клапан не подлежит ремонту и в случае повреждения должен быть заменен. Крышку радиатора следует снимать с помощью вспомогательного гаечного ключа. Невыполнение этого требования может привести к повреждению самого радиатора.

Если ионный котел используется с закрытым контуром теплоносителя, клапан прослужит недолго. В такой системе в теплоноситель добавляется солевой раствор для ускорения ионов в котле. Если воздух удаляется, соли оседают внутри клапана и выводят его из строя. Существуют солестойкие блоки для ионных котлов.

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ

В Мевском прорвало клапан, затопило несколько квартир. Кто несет ответственность: владельцы квартир или управляющая компания?

Если кран не находился на стояке (или является первым запорным устройством после стояка) и был установлен без согласия, то владелец несет за него ответственность по статье 210 Гражданского кодекса РФ.

Если радиаторы горячие вверху и совершенно холодные внизу, имеет ли смысл устанавливать кран Маевского для слива воды из радиатора?

Установка крана поможет только удалить воздух. Если радиатор подключен неправильно (как в случае с верхним подключением) или засорен, эта процедура вряд ли поможет.

Настенная подводка перекрывает клапан Маевского. Как это можно устранить?

Клапан закрыт специальной прокладкой, и причиной утечки может быть ее износ. В этом случае следует заменить прокладку или весь клапан. Если подтекание происходит по резьбе, клапан следует подтянуть гаечным ключом, чтобы он лучше прилегал. Утечка может быть вызвана засорением.

Я включаю кран, но ни воздуха, ни воды нет. В чем причина этого?

Если система отопления находится в хорошем состоянии и внутри достаточно теплоносителя, причина в засоре отверстия крана. Его следует прочистить или заменить кран.

Установка системы отопления с клапаном Маевского значительно упрощает ее эксплуатацию и повышает эффективность.

Процесс установки не сложен и может быть выполнен своими руками. Однако выбор подходящего клапана требует применения определенных знаний, поэтому лучше обратиться к специалисту. В процессе эксплуатации важно соблюдать правила и проводить периодическую профилактику для поддержания работоспособности механизма.
