Клапан на насос водяной для скважины

Этот аксессуар можно также заказать в интернет-магазинах с доставкой к месту установки.

Что такое обратный клапан насоса водяной скважины и для чего он нужен?

При установке системы водораспределения, которая забирает воду из скважины, важно подобрать правильные аксессуары в дополнение к основным компонентам. К ним относятся переходники и муфты, запорные клапаны, фитинги, фланцы и обратные клапаны.

В данной статье представлен подробный обзор того, что такое обратный клапан для скважинного насоса, для чего он используется в системе водоснабжения. Кроме того, описаны разновидности этих компонентов, а также пошаговые инструкции о том, как установить клапан и что делать в случае его поломки.

Что это такое и зачем он нужен?

Обратный клапан – это элемент безопасности в трубопроводе. Основное назначение клапана – контролировать однонаправленный поток воды в системе. Клапан пропускает воду из источника в приемник и предотвращает ее перетекание из приемника обратно в источник.

Это устройство также имеет дополнительные функции

• стабилизация давления
• остановка воды в трубопроводе
• защита сети и насоса от гидроударов.

Наиболее важной функцией является снижение нагрузки на насос во время работы. Клапан предотвращает сброс воды в источник, а это значит, что при запуске насоса его жидкостная камера всегда остается заполненной водой.

Обратный клапан: что это такое, что он делает

Это один из видов запорной арматуры. Суть работы клапана заключается в перекрытии потока тока в системе в обратном направлении. Еще одна функция этого запорного устройства – предотвращение резкого падения давления.

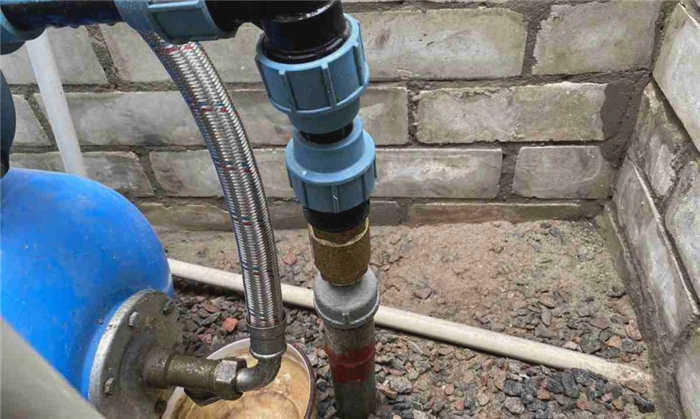

Обратный клапан в системе водоснабжения отвечает за перекрытие потока воды в направлении, противоположном нормальному потоку. В автономной системе водоснабжения, подключенной к скважине, арматура устанавливается таким образом, чтобы вода оставалась внутри всасывающего патрубка при отключении работающего насоса.

Если в основе системы лежит комплектная насосная станция, в конструкцию системы часто уже включен обратный клапан. Это указано в техническом паспорте. Но нужно ли в такой ситуации устанавливать второе устройство?

Решение напрямую зависит от длины водопроводной магистрали, сечения трубы, мощности используемого насоса и других факторов. Однако чаще всего рекомендуется устанавливать обратный клапан на линии подачи воды из бытового колодца, даже если такой клапан расположен на станции.

Использование клапана также необходимо при установке автономной системы отопления. Сюда могут входить контуры, в которых при определенных условиях возникает обратный ток. Поэтому они также оснащаются обратным клапаном.

Устройство используется в трубопроводах котлов, водопроводах с душами, так как они способны обеспечить обратный ток жидкостей.

Основные типы обратных клапанов

Обратные клапаны для использования на скважинных насосах принято разделять на несколько больших категорий в зависимости от места их установки. Они используются для установки

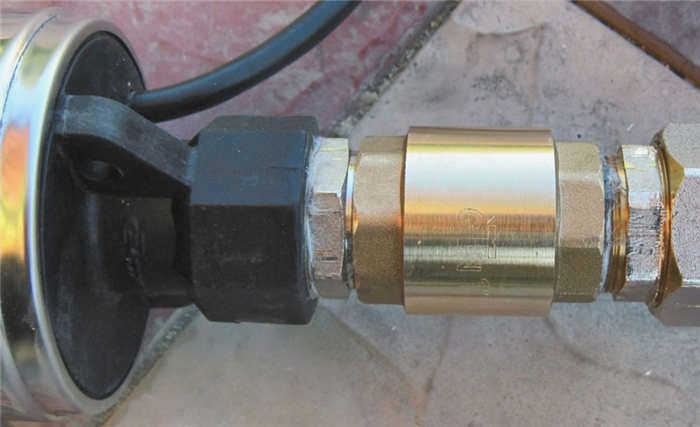

• на всасывающем трубопроводе насосного оборудования поверхностного типа или через переходник на погружной насос;
• в трубопроводе.

Устройства первой категории предотвращают обратный ток и обеспечивают постоянное наполнение системы. Устройства второй категории отвечают за регулирование уровня давления. Отсюда понятно, почему в скважине должен быть установлен обратный клапан.

Рекомендуется устанавливать оба типа обратных клапанов, так как функции этих устройств различны. Кроме того, устройство, установленное на всасывающем шланге, обеспечивает дополнительную защиту насосов от сухого хода, предотвращает образование воздушных карманов и тем самым гарантирует правильную работу насоса.

Если устройство имеет опцию запуска в виде защиты от сухого хода, установка клапана устраняет необходимость постоянного контроля и долива воды.

Клапаны, установленные во внутренней системе, предотвращают возврат жидкости во внешнюю систему – к насосу и/или скважине. Устройства поддерживают давление воды на необходимом уровне и регулируют напор. Ключевая функция трубопроводной арматуры – защита насоса и системы водоснабжения от гидроударов и резких перепадов давления.

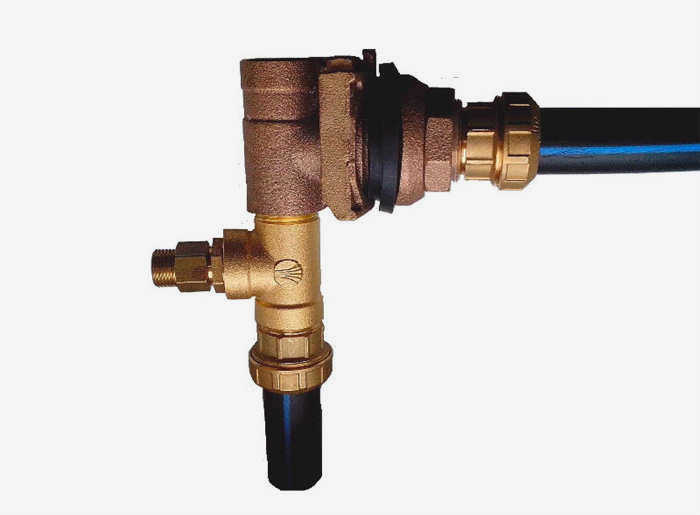

Конструкция и принцип действия

Скважинный дренажный клапан представляет собой устройство, изготовленное из пластика или меди.. В зависимости от типа устройства, он имеет пластиковый затвор или запорный шар. В любом случае, автоматические сливные клапаны не требуют механического вмешательства после установки.

Принцип их работы заключается в том, что жидкость сливается автоматически в результате изменения давления внутри трубы. Этого не произойдет, если клапан выйдет из строя из-за грязи или инородных тел.

Чтобы слить воду, следуйте простому алгоритму:

1. Отключите насос от электропитания.
2. Откройте кран в доме. Не имеет значения, какой именно.
3. Дождитесь, пока из крана вытечет вся вода.

Когда давление внутри крана упадет до определенного уровня (ниже 0,5), устройство откроет слив, и вода вытечет. Чтобы восстановить подачу воды, просто включите насос. Давление снова поднимется, и отверстие закроется.

Некоторые модели требуют ручного управления, то есть их можно открывать и закрывать только вручную. Для этого

• выключите насос;
• опорожните систему через кран;
• откройте слив, потянув за трос, и зафиксируйте его до полного опорожнения;
• отпустите трос, чтобы закрыть отверстие.

В клапанах с электрическим приводом открытие и закрытие затвора также происходит автоматически.

Критерии выбора

Понятно, что сливной клапан – вещь необходимая и очень полезная, а значит, остается только определиться с его выбором. Однако перед покупкой убедитесь, что модель подходит по параметрам трубы и соответствует основным критериям:

1. Прежде всего, убедитесь, что диаметр посадочной части соответствует диаметру трубы, на которой она будет установлена.
2. Также следует обратить внимание на класс герметичности устройства.
3. Не менее важна дата изготовления. Качество материалов со временем ухудшается, даже если они хранились на складе. Следовательно, срок службы изделия, которое было изготовлено более пяти лет назад, будет очень коротким.
4. Рабочее давление, номинальное давление и испытательное давление также должны быть согласованы с напором.
5. Следует также обратить внимание на такую характеристику, как номинальная пропускная способность.

Прежде чем выбрать клапан для зимнего сада, необходимо ознакомиться с инструкцией по эксплуатации насоса. В ней будет содержаться вся необходимая информация о параметрах дренажного устройства.

Как выполнить замену?

Замену клапана погружного насоса в неглубоком колодце несложно выполнить самостоятельно. Главная сложность в этом деле – аккуратно извлечь насос на поверхность, не допустив его заклинивания внутри трубы.

Последовательность действий:

1. Отключите электропитание насоса.
2. Закройте запорный вентиль перед напорным баком, если таковой имеется в системе, или другим баком, чтобы вода из водопровода не попала обратно в скважину. Если в системе водоснабжения нет такого элемента, отсоедините трубу подачи воды от системы.
3. Осторожно поднимите насос вверх, следя за тем, чтобы питающий кабель не болтался. Его петли могут запутаться в зазоре между насосом и стенкой корпуса или даже обмотаться вокруг корпуса, что сильно затруднит извлечение.
4. Визуально осмотрите корпус клапана на предмет повреждений, деформации или утечек.
5. После откручивания детали от насоса проведите внутренний осмотр, проверяя работу пружинного механизма для диагностики любых дефектов.

При обнаружении вмятин, признаков износа или утечек запорного механизма деталь следует заменить.

Сборку следует выполнять в том же порядке, что и для нового обратного клапана.

Почему он не работает, что делать?

Две основные ситуации, препятствующие нормальной работе обратного клапана обратный клапан:

• запорный механизм зафиксирован в закрытом положении, и вода из насоса не может поступать дальше в систему;
• клапан постоянно открыт (частично или полностью) и механизм не выполняет своего предназначения, позволяя воде свободно течь в любом направлении.

Отказы, связанные с заклиниванием клапана и засорением трубы, очень редки. Обычно они вызваны механическим разрушением частей механизма вследствие износа, гидравлического удара или сильной коррозии металла.

Чаще всего зазор между контактными поверхностями запорного клапана забивается твердыми частицами (ржавчина, песок или мелкие камни), попавшими в насос из водозабора. Проблема возникает из-за отсутствия или повреждения входного фильтра.

Очистка засоренных поверхностей невозможна без поднятия насоса на поверхность.. Поэтому в такой ситуации неизбежно возникает необходимость демонтажа бурового оборудования и дальнейшего ремонта или замены поврежденной детали.
