Клапан ппк расшифровка

ГОСТ 8.417-2002 Государственная система обеспечения единства измерений. Единицы величин

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации определены в ГОСТ 1.0-2015 "Система межгосударственной стандартизации. Общие положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Межгосударственные стандарты, принципы и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены

Информация о стандарте

1 РАЗРАБОТАН Акционерным обществом "Центральное конструкторское бюро оружейной промышленности" (АО "НПФ ЦКБА").

2 УТВЕРЖДЕН Межгосударственным техническим комитетом по стандартизации МТК 259 "Трубопроводная арматура и сильфоны.

3 УТВЕРЖДЕН Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 25 сентября 2017 г. N 103-П).

Голосовали "за":

Сокращенное наименование страны до IC (ISO 3166) 004-97

Краткое наименование национального органа по стандартизации

Министерство экономики Республики Армения

Госстандарт Республики Беларусь

Госстандарт Республики Казахстан

4 Приказом Федерального агентства по техническому регулированию и метрологии от 21 марта 2018 г. N 142-ст межгосударственный стандарт ГОСТ 12.2.085-2017 введен в действие в качестве национального стандарта Российской Федерации с 1 ноября 2018 г.

5 Настоящий стандарт разработан с учетом основных нормативных положений международного стандарта ISO 4126-1:2013* "Overpressure protection devices. Часть 1: Предохранительные клапаны" (NEQ).

* Доступ к международным и зарубежным документам, упомянутым в тексте, можно получить, обратившись в отдел обслуживания клиентов. – Примечание изготовителя базы данных.

Уведомление о пересмотре настоящего стандарта будет опубликовано в ежегодном Бюллетене национальных стандартов, а текст изменений и поправок – в ежемесячном Бюллетене национальных стандартов. В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном Бюллетене национальных стандартов. Соответствующая информация, уведомления и тексты будут также размещаться в информационной системе общего пользования – на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru).

Введение

Настоящий стандарт разработан на основе ГОСТ 12.2.085-2002 "Сосуды, работающие под давлением. Клапаны предохранительные. Требования безопасности". Требования безопасности к сосудам и другому оборудованию, работающему под избыточным давлением (котлам, трубопроводам и т.д.), устанавливаются в технических регламентах и стандартах на это оборудование. Основными устройствами, обеспечивающими безопасность такого оборудования, являются предохранительные устройства, и прежде всего предохранительные клапаны.

Выбор и расчет характеристик предохранительных клапанов – очень важная и ответственная задача для проектировщиков технологического оборудования и систем. С этим связано уточнение названия разработанного стандарта.

В ГОСТ 12.2.085-2002 приведены формулы расчета работоспособности предохранительных клапанов для однофазных рабочих сред – жидкости и газа. Кроме таких сред, в стандарт включены формулы для расчета пропускной способности многофазных газожидкостных сред по различным методикам, предусмотренным международными и зарубежными стандартами.

Приложения к стандарту предусматривают:

(a) рассмотрение влияния противодавления в системе отвода среды от клапана на его пропускную способность и производительность;

(b) определение характеристик среды при различных режимах отказа;

(c) анализ аварийных ситуаций, приводящих к срабатыванию клапана

(d) учет противодавления и температуры рабочей среды при регулировке клапана на испытательном стенде;

– характеристики некоторых рабочих сред;

– алгоритм расчета температуры перекачиваемой среды и материалов стенок клапана и трубопроводов системы подачи;

– диаграммы поправочных коэффициентов, учитывающих влияние противодавления и вязкости на пропускную способность клапана.

Стандарт разработан группой авторов в составе: Ю.И.Тарасьев, М.И.Силивина, В.П.Эйсмонт, С.Н.Дунаевский (ОАО "НПФ "ЦКБА"), кандидат технических наук Л.Б.Корельштейн (ООО "НТП Трубопровод"), В.С.Вольфсон, кандидат технических наук И.Н.Ласкин (ОАО "ВНИИЭФТЕМАШ").

Назначение предохранительных клапанов

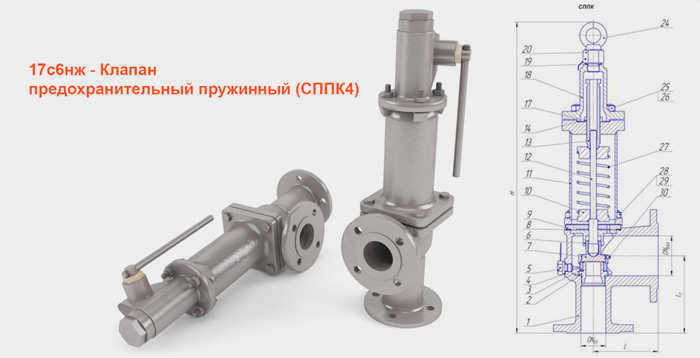

Предохранительный клапан (пружинный предохранительный клапан, т.е. СППК) служит для защиты системы от чрезмерного избыточного давления и предотвращает повреждение или разрушение системы. При превышении предельного давления клапан сбрасывает избыточное давление на рабочую среду. Когда давление возвращается к норме, клапан закрывается, и нагнетание прекращается.

Закрывающий элемент прижимается к седлу пружиной. По мере увеличения давления оно преодолевает общее сжимающее усилие пружины. Запорный элемент отталкивается от седла под действием сжатия. Избыток газа или жидкости попадает в освободившееся пространство. По мере высвобождения излишков давление начинает падать, и запорный элемент под действием пружины отжимается назад.

После закрытия устройство готово к следующему циклу. Порог сжатия и сила сжатия регулируются с помощью специального винта.

Предохранительные клапаны и их классификация

Устройства классифицируются по ряду параметров.

По принципу действия:

• Прямой принцип действия – это механический, классический клапан;
• Непрямой принцип действия – здесь используются: дистанционно управляемый клапан, блок автоматического управления и датчик давления Клапан и датчик могут быть расположены в противоположных структурных единицах;

Способ открытия задвижки:

• Двухступенчатый (для газов);
• Пропорциональный (для жидких сред);

Способ загрузки задвижки:

• Магнитно-пружинный;
• Пружинный;
• Рычаг;

Также доступны многие другие типы аварийных предохранительных устройств.

Особенности и конструктивные различия

Большинство клапанов выпускается только с одним седлом, хотя некоторые элементы могут иметь два седла или два штока с наличием пружин.

Различия могут заключаться в подъеме запорного элемента относительно диаметра:

1. Полный подъем – более 1/4;
2. Малый подъем – более 1/4;
3. Средний подъем – до 1/20;

Устройство будет работать намного быстрее, если степень подъема будет выше. Клапаны с низким подъемом используются там, где нет необходимости выпускать большие объемы жидкости. Там подъем будет аналогичен объему рабочей среды. Полноподъемный элемент имеет два положения "Закрыто" и "Открыто", их называют двухпозиционными клапанами. Эти устройства предназначены для:

• Газы;
• Жидкостных систем высокого давления;

Эти конструкции используются в специальных и сложных приложениях.

Пружинные клапаны

Пружинный клапан широко используется в системах отопления, водоснабжения и водопровода. Золотник прижимается непосредственно к седлу пружины. С помощью винта пружина может быть отрегулирована на различные пределы. Некоторые устройства оснащены рычагом принудительной блокировки для быстрого открытия в аварийной ситуации и проверки работы. Это исключено на опасных производствах. Компоненты клапана имеют специальное антикоррозийное покрытие.

Шток, проходящий через корпус, уплотняется двойным сальником и предотвращает попадание опасных веществ.

Поворотные затворы с рычажным приводом

Эти элементы могут быть установлены только в смещенном относительно горизонта положении. Это положение строго соблюдается производителем. Они не предназначены для установки и эксплуатации на движущихся объектах. Основной принцип их работы заключается в использовании силы земного притяжения для противодействия силе напора.

Такой рычаг может входить в резонанс и производить вибрации. Габаритные размеры грузов и рычагов могут увеличиваться, если величина напора велика. Избавиться от вибраций поможет двухседельный клапан. Пружины в них не стареют, а рабочие параметры чрезвычайно стабильны.

Классификация предохранительных клапанов

Предохранительные клапаны различают по принципу действия:

• устройства прямого действия, которые работают под воздействием рабочей среды. Они универсальны и просты в использовании.
• Обратного действия, использующие датчики давления и управляемую автоматику. Их работа зависит от использования внешнего источника давления или воздействия электричества.

Эти изделия подразделяются также в зависимости от способа подъема запорного элемента:

• Действующие пропорциональноЗапорные клапаны используются для несжимаемых сред. При повышении давления в системе клапан постепенно открывается, равномерно разряжая среду.
• Двухпозиционные клапаныКлапан открывается сразу на полный ход, когда в системе достигается положительное давление. Они используются для транспортировки сжимаемых газообразных сред.

Предохранительные клапаны могут быть изготовлены в зависимости от нагрузки на золотник:

• рычажного типа;
• пружинный;
• пружинные.

Существуют также специальные устройства безопасности для специализированного промышленного оборудования.

Различия в конструкции

Предохранительные клапаны имеют различную конструкцию. Различают изделия с одним седлом или двумя седлами, расположенными рядом.

В зависимости от высоты подъема предохранительные клапаны подразделяются на различные по высоте:

• Низкий подъемдля которых высота подъема приблизительно в 0,05 раза больше диаметра седла. Из-за низкой пропускной способности они не используются в промышленных трубопроводах высокого давления. Они имеют пропорциональный исполнительный механизм.
• Полный подъемС высотой подъема, равной или превышающей диаметр седла. Они работают с двухпозиционным механизмом и отличаются повышенной пропускной способностью и более сложной конструкцией.

Полноподъемные изделия позволяют быстро сбрасывать большие объемы среды и поэтому используются в критических областях применения.

Пружинные клапаны

Пружинные клапаны используются в водопроводных, газовых и отопительных установках. Пружина, регулируемая с помощью винта, служит для прижатия золотника к седлу. Это позволяет установить пределы давления при открытии клапана.

Некоторые модели пружинных клапанов оснащены системой принудительного ручного открытия для проверки работы изделия. Однако изделия, предназначенные для использования в опасных условиях, могут быть не оснащены системой ручной продувки.

Эти клапаны используются в различных условиях окружающей среды. Пружины и седла, контактирующие с агрессивными жидкостями и газами, покрываются специальными антикоррозийными составами. Герметичность штока обеспечивается двойным сальниковым уплотнением из PTFE или резины.

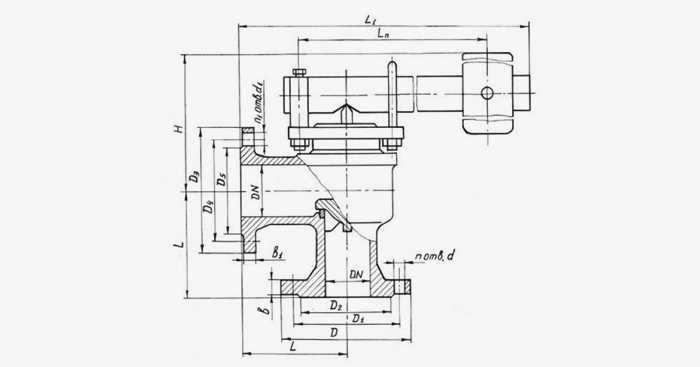

Рычажные шаровые клапаны

Устройства этой конструкции используют силу земного притяжения для противодействия силе напора. Вес груза передается на ползун с помощью рычага, уравновешивая его до тех пор, пока давление не снизится до приемлемого уровня.

Правила и стандарты

Использование предохранительных клапанов регулируется национальными и отраслевыми стандартами, правилами эксплуатации и техническими руководствами.

Для сосудов, работающих под давлением, действуют следующие правила:

• (PB 03-576-03). Правила безопасности для сосудов и установок, работающих под давлением.
• "Boiler & Pressure Vessel Code" Американский стандарт.
• ГОСТ 24570-81 Национальный стандарт на предохранительные клапаны.

Скачать ГОСТ 24570-81

Системы, защищенные предохранительными клапанами, в случае их неисправности или отказа представляют серьезную угрозу промышленной и общественной безопасности. Поэтому их проектирование, конфигурация, монтаж и эксплуатация контролируются уполномоченными органами, которые следят за соблюдением правил и стандартов на всех этапах жизненного цикла оборудования. В Российской Федерации за это отвечает Ростехнадзор.

Выбор аварийных клапанов

При проектировании системы водоснабжения, отопления или технологической системы необходимо четко определить пределы давления, которые могут быть применены к ее компонентам или участкам сети. Необходимо учитывать следующие параметры

• мощность котла или главного насоса
• объем и рабочая температура среды
• циркуляционные характеристики среды.

Это является основой для определения типа, секции, мощности, порога срабатывания, скорости срабатывания и времени сброса, а также количества и расположения предохранительных клапанов.

В бытовых системах отопления чаще всего используются пружинные клапаны. Для жидких сред достаточно устройств с низким или средним подъемом. Пропускная способность должна позволять быстро сбросить напор до приемлемых значений.

Конструкция корпуса зависит от места сброса избыточной жидкости. Если среда должна сбрасываться непосредственно в окружающую среду, достаточно открытого клапана. Если среда должна отводиться в дренаж, потребуется корпус с подходящим типом выходного соединения. Чаще всего используются резьбовые или ниппельные клапаны.

Никогда не покупайте клапан с порогом выше расчетного. Такое устройство не откроется в нужное время. Это может привести к повреждению оборудования или даже к полному отказу системы.
