В этом видео показан правильный способ установки приточного клапана в стене:

Приточный клапан для пластиковых окон: Как выбрать и установить приточный клапан

Установка герметичных оконных конструкций влечет за собой ухудшение микроклимата в помещении: повышается влажность, возникает недостаток кислорода и спертый воздух. Эти проблемы легко решить, установив на пластиковые окна приточный клапан – устройство нормализует естественную вентиляцию и стабилизирует воздухообмен.

Мы предлагаем, как правильно выбрать приточный клапан для притока свежего воздуха в помещения с пластиковыми оконными рамами. У нас есть подробные описания популярных моделей устройств, проверенных на практике. Для тех, кто делает это самостоятельно, мы предлагаем подробные инструкции по монтажу.

Нужно ли устанавливать клапан приточного воздуха?

Хорошая система вентиляции – это основа хорошего микроклимата в помещении.

Воздух должен постоянно циркулировать – загрязненный воздух с избытком углекислого газа удаляется вытяжками, а чистый воздух подается извне.

Фотогалерея
Фото из

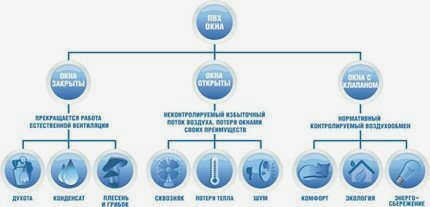

Установка пластиковых окон несет в себе ряд недостатков, помимо несомненных преимуществ, связанных с принципами обустройства жилого пространства

Плотно прилегающие створки и оконные рамы устраняют теплопотери, но нарушают нормальный воздухообмен и препятствуют естественной вентиляции

Меры по предварительной вентиляции могут устранить недостатки чрезмерной герметизации. Это система механической принудительной вентиляции или недорогой приточный клапан

Установка приточного клапана гораздо дешевле, чем организация системы вентиляции. Снаружи и внутри здания клапан практически незаметен

Полноценный приточный клапан используется в основном летом. Осенью, зимой и весной приток воздуха дозируется устройством регулирования потока.

Наличие клапана притока свежего воздуха не мешает эксплуатации и обслуживанию пластиковых окон.

Приточные устройства устанавливаются не только в пластиковые окна, но и в более новые модели деревянных конструкций, оснащенных уплотнителями.

Сам приточный клапан стоит примерно в четыре раза дешевле, чем его установка. Однако вы легко можете сделать это самостоятельно

Необходимые условия для установки приточного клапана
Утечка и плохая вентиляция

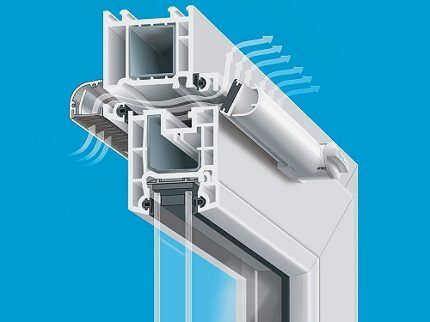

Наружный приточный клапан на пластиковой раме
Внешний вид устройства со стороны помещения

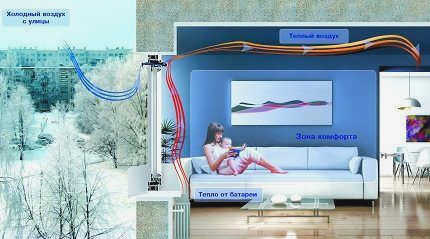

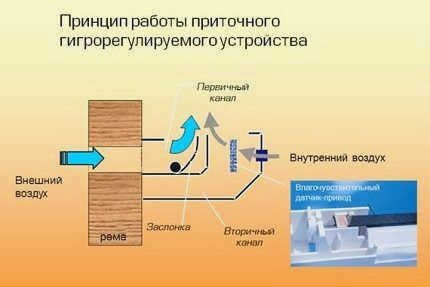

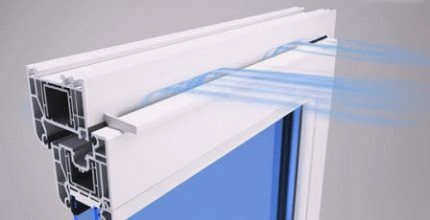

Специфика работы приточного устройства
Открытая створка с воздухозаборным устройством
Приточный клапан на деревянной раме

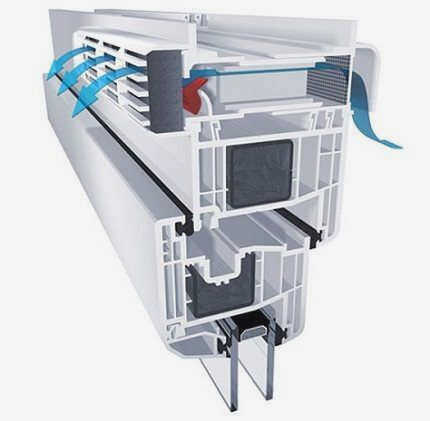

Установлен на пластиковом окне

При проектировании советских домов особое внимание уделялось вытяжным каналам, но приточные каналы не устанавливались. Свежий воздух поступает естественным образом через щели в деревянных оконных рамах.

Функциональность изделий

Подоконники выполняют две функции. Одна из них – вентиляция пространства под подоконником и искусственное создание воздушного потока, выходящего из окна на стекло. Первый тип способствует организации естественной вентиляции в зоне герметичного пластикового окна. Водяной пар направляется в более холодные зоны и оседает на поверхности конструкции, так как не может пройти через материалы. Второй вариант актуален, когда внутри конструкции установлена система отопления.

В конечном итоге цель – предотвратить испарение, образование конденсата на стеклопакетах и промерзание окна в целом. Такие явления негативно влияют на общее состояние деталей (гниение древесины, ржавление металла, деформация пластика). Появление и рост бактерий, грибков и плесени также может иметь последствия.

Система вентиляции

Существует два способа проветривания застекленного пространства без открывания створок. Это вентиляционные отверстия в подоконнике или установка приточного клапана. Способ выбирается в зависимости от технических условий: толщины и глубины основной рамы, высоты подоконной панели по отношению к земле.

Вентиляция через отверстия

Универсальное решение подходит для подоконников глубиной выше средней, которые выступают за пределы стены так, что перекрывают радиаторы. В этом случае можно сделать отдельные наклонные отверстия или создать наклонные параллельные планки (регулируемые планки также позволяют перекрыть вентиляцию). Второй вариант выглядит более эстетично и проще в установке. Также плюсом является то, что пространство внутри можно использовать для установки обогревателя, его обслуживания и периодического удаления пыли.

См. также:
Справочник компаний, специализирующихся на дверях, окнах и сопутствующих работах

Вентиляционные решетки могут быть изготовлены из дерева, металла или пластика. Последние, в случае принудительного отопления, выходят из строя быстрее остальных из-за теплового расширения, присущего этому материалу. Периодические колебания температуры приводят к деформации тонких панелей и изменению цвета. Металлические служат дольше других, особенно с порошковым покрытием. Они хорошо переносят тепло и влагу.

Размерный ряд обычно стандартизирован. Выбор обычно сводится к ширине окна, так как для достижения желаемого эффекта желательно равномерно прогреть все стеклопакеты. Другим критерием является наличие щелей или отверстий в накладке. Производительность прямо пропорциональна площади поверхности воздушного потока.

Конструктивные особенности и режим работы заслонки приточного воздуха

В чистом виде заслонка приточного воздуха представляет собой цилиндр, в который помещен фильтрующий материал. С обеих сторон он закрыт декоративной решеткой. Диаметр цилиндра составляет от 6 до 14 см. Этот параметр влияет на эффективность работы устройства. Это означает, что чем он больше, тем больше воздуха он пропускает.

Сам цилиндр изготовлен из пластика. Декоративная решетка снаружи защищает устройство от мелких животных и птиц, а также от грязи. Бюджетные варианты – пластиковые, дорогие – алюминиевые. Некоторые производители оснащают решетки москитными сетками.

С внутренней стороны решетка закрывается крышкой. Это коробка, в которую устанавливается фильтрующий материал. Крышка закрывается крышкой. Имеется широкий ассортимент оголовков. Некоторые из них могут использоваться для уменьшения или увеличения забора воздуха. Они могут иметь различные формы, размеры и расположение отверстий для воздушного потока.

Цилиндр вставляется в просверленное отверстие в стене. Между стеной и пластиковым цилиндром помещается тепло- и шумоизоляционный материал, чтобы шум с улицы не проникал в дом, а стены не промерзали зимой. Обычно это изделие цилиндрической формы.

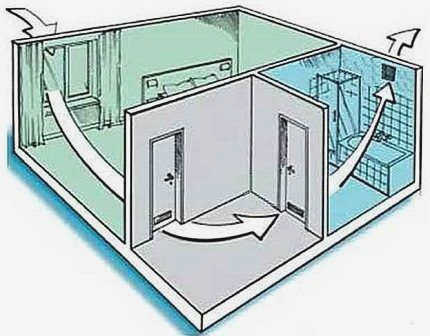

Как видите, конструкция очень простая, но очень эффективная. Однако следует отметить, что вентиляционный клапан будет бесполезен, если в доме плохая вентиляция. Ведь суть вентиляции заключается как в притоке воздуха, так и в его удалении из помещения. Поэтому несколько советов:

• Вытяжка должна быть всегда в рабочем состоянии, даже если это отверстие под потолком в ванной и на кухне;
• Внутренние двери должны быть оснащены решетками или высота дверного полотна должна быть выбрана таким образом, чтобы между нижним краем дверного полотна и полом оставался зазор в 15 мм.

Преимущества и недостатки

Основное преимущество клапана заключается в том, что мощность вентиляционной системы можно легко увеличить. При этом требуются минимальные инвестиции. Само устройство стоит недорого, а установка сводится к тому, чтобы просто просверлить отверстие в стене, куда устанавливается устройство.

И другие преимущества:

• Если сравнивать настенный приточный клапан с теми, которые устанавливаются в окнах, то он во много раз эффективнее и мощнее. Его производительность колеблется в пределах 60-70 м³/ч. Это серьезное значение.
• При этом нет необходимости открывать окна. А значит, продлевается срок службы фурнитуры, а значит, и оконной конструкции.
• Воздух с улицы, проходя через фильтр, становится чище. Пыль не будет проникать через клапан, а значит, в помещениях будет намного чище, чем если бы они проветривались через окна.
• Всегда есть возможность регулировать поток воздуха. Это значит, что его можно регулировать в зависимости от размеров помещения и дома, а также от времени года.
• Воздухообмен через клапан не сопровождается потерей тепла по сравнению с оконной вентиляцией.
• Устройство работает автономно. Для его работы не требуется электроэнергия.

Что касается недостатков, то они в основном связаны с неправильной установкой. Хотя производители подробно описывают процесс в инструкциях, домашние мастера умудряются делать все неправильно. Поэтому:

• Дыра в стене снижает прочность несущей конструкции. Риск потери целостности невелик.
• Если монтаж выполнен неправильно, высока вероятность промерзания стены в месте расположения клапана.
• Во время сильных морозов холодный воздух может проникнуть внутрь устройства.
• Цилиндр, установленный внутри стены, со временем забивается пылью. Его необходимо будет периодически удалять.

Самостоятельная установка вентиляционного клапана с фрезеровкой

Перед тем как установить клапан на пластиковое окно, необходимо подготовить все необходимое. Для выполнения установки потребуются следующие предметы:

• электродрель и сверла;
• мелкий напильник
• лобзик;
• шаблон, который можно использовать для разметки отверстий;
• силиконовый герметик.

Читайте также:
Виды пластиковых окон: полный обзор

В верхней части окна рекомендуется установить форточку. Поскольку потребуется фрезеровать окно, необходимо, чтобы владелец имел навыки работы с электроинструментами.

Монтаж форточки удобнее проводить при снятой створке окна. Он должен быть закреплен в вертикальном или наклонном положении. Для проведения работ желательно выбрать теплое время года. Установку можно разделить на следующие этапы:

• Выполняется разметка отверстия. Для этого рабочий отмечает на раме точное место будущего посадочного места для установки клапана.
• Для того чтобы правильно установить клапан для пластиковых окон, необходимо сделать отверстие нужного размера и формы, предварительно просверлив створку в нескольких местах. Затем края выпиливаются с помощью электрического лобзика. Затем они сглаживаются напильником.
• Производится установка монтажной платы пластикового окна. Обратную сторону откидной планки смазывают герметиком, а затем крепят ее к створке с помощью саморезов. После этого следует установить монтаж.
• Накладка вентиляционного клапана для окон ПВХ крепится к внешней стороне рамы. Для этого используются саморезы. Стык также следует заделать герметиком.
• Последний шаг – установка заслонки в исходное положение.

После завершения процедуры сборки заслонка готова к использованию.

Сборка заслонки без фрезерования

При сборке клапанов приточной вентиляции окна необходимо подготовить следующие инструменты

• нож;
• колпачки, необходимые для крепления заслонки;
• несколько кусков герметика
• отвертка или шуруповерт
• саморезы.

В данном случае будет использоваться зазор, который образуется в том месте, где был вырезан кусок герметика. Для завершения установки форточки на пластиковые окна потребуются следующие действия:

• Отметьте кусок герметика, который необходимо вырезать.
• С помощью ножа сделайте надрезы и удалите ненужный участок.
• Чтобы прикрепить вентиляционную заслонку к пластиковому окну, вкрутите два самореза по краям и один в середине. Это делается на краю створки, где ранее находился уплотнитель.
• Узкая полоска этого материала устанавливается там, где она была удалена.
• После завершения установки отрегулируйте рычаг клапана для достижения желаемой скорости поступления воздуха.

После завершения установки вентиляционный клапан готов к использованию.
