Клеммные колодки Wago: разновидности и их характеристики + небольшие советы по соединению проводов с помощью клеммных колодок Wago

Содержание

Клеммные колодки Wago: разновидности и характеристики + детали соединения проводов с клеммными колодками Wago

Многожильные провода считаются устаревшим методом соединения, игнорирующим новые требования электробезопасности, пайка и сварка отнимают много времени, а обжим требует специального инструмента.

Самый простой способ соединения проводов – это использование коннекторов Wago – специальных устройств, которые быстро и легко обеспечивают надежный контакт и, при необходимости, фиксируются в нужном месте.

Давайте вместе разберемся, какие существуют типы клеммных колодок и как они могут быть установлены.

Особенности и преимущества WAGO

WAGO” – это хорошо известное название – почти все пружинные, самозажимные или рычажные кабельные соединители обозначаются этим именем.

На самом деле это название бренда, который производит широкий ассортимент различных монтажных изделий для соединения отдельных проводов и проводников.

Эти удобные устройства полезны на каждом этапе электромонтажных работ.

По этой причине приблизительное количество арматуры, необходимой для коммутации проводов в электрических коробках, распределительных коробках и электроустановочных приспособлениях, должно быть определено еще на этапе проектирования и составления сметы.

Варианты использования терминалов:

В принципе, клеммные колодки можно использовать везде, где требуется быстрое и надежное соединение. Однако необходимо следить за тем, чтобы не устанавливать несъемные изделия в местах, где предполагается их последующее отсоединение, и наоборот.

Многие монтажники уже давно перешли на рационализацию работы – и действительно, от этого они только выиграли:

Монтаж электропроводки выполняется быстрее;
Для установки не требуется дополнительных инструментов или навыков;
Клеммные колодки всегда легко доступны;
Существует множество разновидностей для всех видов электромонтажных работ, нет необходимости искать замену;
Обеспечивается надежный, изолированный, защищенный контакт;
соблюдаются стандарты безопасности.

Но есть и недостатки. Главная из них – высокая цена продукции. Если вам нужно заменить разъем в одной распределительной коробке, потеря материала не заметна, но когда вам нужно заменить всю проводку в доме, покупка разъемов может обойтись в копеечку.

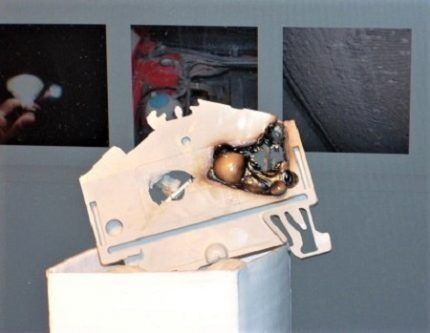

Вторым недостатком является возможность возгорания или плавления изделий. Обратите внимание, что оригинальные изделия Wago не могут загореться, если не нарушены требования к монтажу.

Второй причиной пожаров является использование неоригинальных изделий. На Aliexpress продается бесчисленное множество недорогих китайских электроустановочных изделий. Они только выглядят как терминалы Wago, на самом деле это дешевые подделки.

Понятно, что они изготовлены из ненадежных, легкоплавких, хрупких и, возможно, опасных материалов.

Отличительные особенности подлинной продукции Wago:

Отличительный оттенок на флажках (рычагах) или корпусе;
Отметки на спине;
Контуры и следы зачистки на корпусе;
контактные полосы внутри корпуса толстые;
Металлические части не магнитятся.

Соответственно, дешевые аналоги окрашиваются, иногда с характерным запахом. Они не имеют полной разметки и маркировки; внутренние полоски очень тонкие и магнитные.

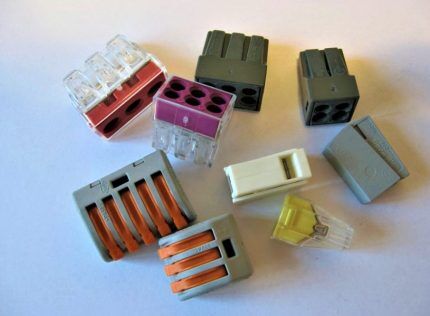

Обзор распространенных типов клеммных колодок

Существует несколько классификаций клеммных колодок Wago. Их можно сгруппировать по размеру, применению, методу и месту использования. Однако наиболее удобной является комбинированная классификация, которая учитывает как функциональность, так и место установки.

Рассмотрим основные группы клеммных колодок, используемых в электроустановках. Клеммные блоки с дросселями, конденсаторами, трансформаторами и печатными платами не будут рассматриваться из-за их редкого использования в бытовых приложениях.

Категория 1 – Осветительное оборудование

Эта категория включает в себя несколько разновидностей изделий, предназначенных для подключения точечных светильников, бра, люстр и другого осветительного оборудования.

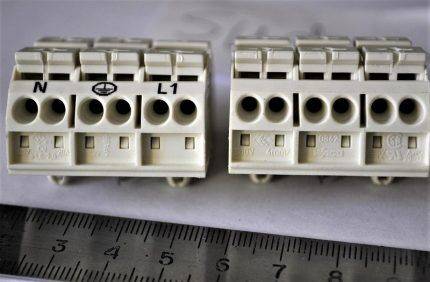

Серия 294 и 294 Linect®. используются для соединения тонкопрядных, одножильных и многожильных кабелей без предварительной обработки. Можно использовать специальную пластину для разгрузки от натяжения. Максимальный ток составляет 24 A.
Серия 272 для проводников сечением 2,5 мм², подразделяются на изолированные и компактные клеммы.
Серия 293 обеспечивает прямое заземление и защелкивающуюся монтажную лапку.

Преимуществом этой категории является развитие Нажимной зажим CAGE CLAMPПреимуществом данной категории является нажимной зажим CAGE CLAMP, который устраняет необходимость в наконечниках или прокладках перед сборкой.

С одной стороны имеется отверстие для подключения третьего контакта с сечением 0,5-0,75 мм².

Категория №2 – для электромонтажных работ

Это самая многочисленная и наиболее часто используемая группа, поскольку универсальные устройства, входящие в нее, могут пригодиться на каждом этапе электромонтажных работ.

Основной принцип соединения проводов заключается в отказе от винтовых контактов и использовании пружинных зажимных механизмов.

Серия 224 – Специально разработанное устройство для соединения твердых проводников с тонкими проводниками.
Серия 243 – Для низковольтных приложений с одножильными проводниками малого сечения 0,6 – 0,8 мм.
серия 2273 – Компактные, но мощные устройства, которые экономят место в распределительных коробках.
серия 273/773 – Для одножильных кабелей сечением 2,5 мм² и 4 мм². Лидер мирового рынка.
222 серия – Универсальные устройства для всех типов проводников, выдерживающие даже высокие токи.
Серия 221 – Улучшенная версия серии 222 с прозрачным компактным корпусом.

Серия 221 особенно популярна в России. Благодаря своим небольшим размерам, они часто используются в ситуациях, когда пространство ограничено, например, когда необходимо втиснуть много соединений в небольшую распределительную коробку.

Благодаря продуманной конструкции разъемы не выскальзывают из рук благодаря углублениям по бокам, а рычаг не требует больших усилий для манипуляций.

Внутри пластикового корпуса находятся луженые стержни, защищенные от воздействия газов. Несмотря на кажущуюся хрупкость, клеммы выдерживают большие нагрузки. Они способны выдерживать ток до 32 А и напряжение 450 В при максимальной температуре +105°C.

Универсальные клеммы серии 222 не менее популярны благодаря простоте конструкции и умеренной цене. Их универсальность обусловлена возможностью переключения сечения проводников от 0,08 до 4 мм².

Преимуществом серии является возможность создания мостового соединения между двумя различными сечениями и типами проводников, например, одножильными и тонко скрученными проводниками.

Категория №3 – для установки на основание

Клеммные колодки и модульные блоки не располагаются свободно или “висят” без опоры. Они устанавливаются плоско, т.е. на монтажное основание.

Серия862 – Клеммные колодки для подключения до 4 проводов, позволяют коммутировать обжатые, герметизированные ультразвуком и неподготовленные провода.
Серия 260-262 предназначены как для бокового, так и для фронтального монтажа. 264 – Для фронтального монтажа. Это модульная клеммная колодка для монтажа на DIN-рейку.
Серия 869 используется для клемм до 4 мм². Они монтируются спереди и оснащены опорными ножками или монтажными фланцами.

Выбор клемм или розеток зависит от объема работ, количества проводников и типа проводки.

Кроме того, все клеммы имеют специальные отверстия – измерительные точки для тестирования после установки. Конструкция разработана таким образом, что на нее легко нанести маркировочную ленту и указать функцию каждого модуля.

Нужно ли использовать клеммы Wago для подключения проводов?

Мы уже рассмотрели несколько существующих методов соединения проводов в домашней электрической сети. И мы пришли к выводу, что в последнее время незаменимыми помощниками электриков стали всевозможные самозажимные клеммы. Из всех продуктов, существующих на рынке электротоваров, клеммные колодки Wago зарекомендовали себя наилучшим образом. Посвятим им эту статью и поговорим об устройстве, преимуществах, параметрах, видах и особенностях применения таких самозажимных элементов.

Конструкция и технические параметры

Зажим представляет собой пружинный зажим, который оказывает давление на проволоку всей своей поверхностью, не повреждая ее. Соединительная клемма Wago обеспечивает превосходный контакт благодаря высококонцентрированной силе зажима, что приводит к низкому сопротивлению по всей поверхности контакта.

Для изготовления шины используется электролитная закаленная медь с мягкой луженой поверхностью. Поверхность покрыта сплавом олово-свинец (60% олова и 40% свинца), который обеспечивает долговременную защиту от коррозии.

Для производства пружин сжатия используется высококачественная аустенитная хромоникелевая сталь, обладающая очень высокой прочностью на разрыв.

Полиамид используется в качестве изоляционного материала. Она имеет ряд преимуществ:

Он абсолютно инертен к коррозионным процессам;
он самозатухающий по своей природе;
почти не воспламеняется.

Для зажимов Wago нижний предел температуры во время работы составляет -35 °C. Верхний температурный предел для кратковременного воздействия составляет от 170 °C до 200 °C (в зависимости от типа клеммной пластины).

Соединители этого типа используются не только в бытовых электрических сетях, но и в промышленном производстве. Поэтому их технические характеристики имеют очень широкий диапазон значений:

сечение кабеля – 0,08-95 мм2 ;
рабочее напряжение – 100-1000 В;
номинальный сквозной ток – 6-323 A.

Преимущества клеммных колодок

Клеммные колодки Wago обладают впечатляющим набором преимуществ:

Они не требуют обслуживания в процессе эксплуатации.
Для каждого подключаемого провода имеется отдельная клемма.
Соединение не требует дополнительной изоляции.
Самозажимные клеммы абсолютно безопасны в эксплуатации, так как полностью исключают контакт с токоведущими частями.
Соединение газонепроницаемо в месте контакта, что исключает возможность окисления оголенных проводов.
Для подключения проводов к этим клеммам электрику не нужно прилагать дополнительных усилий, обладать специальными знаниями или навыками. Установка выполняется быстро и легко, не требуя простой отвертки. Это большое преимущество, когда проводку необходимо проложить в труднодоступных местах, в больших количествах или при работе в условиях плохого освещения.
Соединительная клемма Wago имеет компактные размеры.
При необходимости соединение можно легко переделать.
Клеммные зажимы Vago устойчивы к ударам и вибрации благодаря своим пружинам.
Они устойчивы к повышенной влажности, агрессивным средам (например, горюче-смазочным материалам) и высоким температурам (поскольку изготовлены из негорючих материалов).
Поскольку пружинные зажимы адаптированы к конкретному сечению кабеля, прилагаемое усилие зажима является оптимальным. Это предотвращает любую термическую деформацию и повреждение проводов. Таким образом, клеммные колодки Wago обеспечивают постоянное надежное контактное соединение.
При использовании этих разъемов в соединительной коробке всегда обеспечивается аккуратный и эстетичный внешний вид.
И, конечно, плюс, которым обладают все клеммные колодки, – это возможность соединения кабелей из разных металлов (например, медь + алюминий).

Единственным недостатком является то, что разъемы должны находиться в местах, постоянно доступных для осмотра и работы. Но не только клеммные колодки Wag имеют этот недостаток, он присущ всем штекерным разъемам.

Типы, виды, серии

Производитель Wago разделил все свои клеммные колодки на различные серии. Они классифицируются в зависимости от типа кабеля, для которого предназначены. Клеммы также отличаются тем, что некоторые серии полностью заполнены пастой внутри, а другие выпускаются без нее.

Еще одно различие между зажимными струбцинами – это тип струбцины:

Плоская пружина (проволока зажимается под пластинами пружины);
CAGE CLAMP (плоский зажим);
FIT – CLAMP (обжим посредством вдавленного контакта).

Обжимные зажимы Wago получили самое широкое распространение для соединения светильников, для соединения проводов в коробках и распределительных щитах. Давайте рассмотрим самые популярные модели.

Особенности серии 733

Существует недорогой тип клемм, который обозначается Wago 733. Эта серия предназначена для коммутации одиночных проводов. Они не имеют рычагов, а провод фиксируется внутри клеммной колодки с помощью внутреннего замка, который как бы стягивает провод и не дает ему двигаться в обратном направлении.

Клеммные колодки рассчитаны на напряжение до 400 В и номинальный ток до 20 А. Они используются для соединения одножильных проводников.

Некоторые модели изготавливаются с использованием пасты, которая выполняет защитную функцию и позволяет переключать алюминиевые провода (предотвращает окисление). Они доступны в версии серого цвета.

Клеммы без пасты имеют прозрачные корпуса и цветные вставки. Модель с прозрачной крышкой считается более совершенной, так как позволяет контролировать процесс подключения провода, а также качество его фиксации в клеммной колодке.

В клеммной колодке 733 имеются два варианта коммутации для меди и алюминия. Если вы приобретаете клеммную колодку без токопроводящей пасты, вы можете отдельно приобрести токопроводящую пасту, которая вставляется в гнездо, куда подключается алюминиевый провод. В качестве альтернативы можно приобрести клемму с пастой и аккуратно зачистить ее в гнезде, куда вы хотите поместить медный провод.

Процесс соединения проводов очень прост. Зачистите провод от изоляционного слоя до 10-12 мм и вставьте его до упора.

Сам провод можно снять, открутив его назад, но это потребует больших усилий. Само собой разумеется, что вы больше не сможете использовать эту клемму, так как при снятии провода деформируется внутренний стопорный контакт.

Клеммы Wago серии 733 доступны в вариантах от двух до восьми соединительных проводов.

Чтобы узнать больше о серии 733, смотрите это видео:

Характеристики серии 222

Клеммы Wago серии 222 используются для коммутации витой пары.

Эти терминалы имеют ряд преимуществ перед другими:

Они многоразовые.
Рычажный механизм прочно и надежно удерживает кабель в зажиме.
Быстрая диагностика неисправностей в электросети. Для проверки и выявления неисправности просто отсоедините кабель от клеммы, протестируйте соответствующую цепь и, если в ней нет неисправностей, снова зажмите кабель. Серия Wago 222 имеет специальный прямоугольный паз, в который можно вставить щуп тестера и определить состояние контакта фаза-ноль.
Клеммы Wago серии 222 имеют специальный прямоугольный паз, через который можно вставить щуп тестера и проверить контакт фаза-ноль для определения рабочего состояния контакта.

Клеммы этой серии имеют оранжевые рычаги. Переключение также очень простое. Поднятие рычага освобождает пружинный зажим. Зачищенный провод или проволока вставляется в отверстие, затем рычаг опускается и фиксирует провод.

С помощью этой модели можно соединять многожильные провода с одножильными. Серия 222 поставляется без пасты для напряжения до 380 В и номинального тока до 32 А. Серия 222 используется не только в осветительных цепях, но и в распределительных коробках.

Более подробную информацию о серии 222 можно найти в этом видео:

Другие серии

К клеммам серии 273 можно подключить до трех проводов сечением от 1,5 до 4 мм2. Они оснащены внутренней пастой, которая позволяет работать с алюминиевыми проводами.

Серия 274 предназначена для осветительных цепей с сечением от 0,5 до 2,5 мм2 . Модели выпускаются с пастой или без пасты (для медных проводов).

Серия 243 также может использоваться в качестве микроклемм до 6А.

Клеммные колодки серии 862 предназначены для использования только с медными проводниками и принимают от двух до пяти проводников от 0,5 до 2,5 мм2. Корпус клеммной колодки можно закрепить на любой подложке с помощью саморезов.

Имеются также клеммы серии s, которые позволяют подключать провода без необходимости предварительного удаления с них изоляционного слоя. Принцип их работы основан на использовании контакта с углублением. Это одна из последних разработок компании Wago, которая значительно облегчает и ускоряет монтажные работы.

Несколько советов по использованию Wago

Если вы собираетесь использовать такие клеммы в сетях освещения или других сетях с ограничением тока до 10 А, клеммы Wago можно смело использовать, здесь не нужно знать никаких тонкостей и нюансов.

Чистота поверхности проводника важна при использовании клемм в сетях с нагрузкой от 10 до 20 А. Кроме того, необходимо предусмотреть устройство остаточного тока (10, 13, 16 или 20 A).

При нагрузке свыше 25 А лучше отказаться от клемм Wago и использовать пайку, сварку или опрессовку проводников.

Вы можете самостоятельно повысить надежность соединительного терминала, например, с помощью Wago 733. Если нагрузка достигает предельных значений, действуйте следующим образом. Зачистите жилы соединяемых проводов на 20-30 мм и правильно вставьте их в клемму. Теперь, вращая зажим по часовой стрелке, скрутите оставшиеся оголенные части проводов и изолируйте их. Вы можете быть уверены, что надежность такого контакта возросла в несколько раз.

Как отличить подделку?

Производитель Wago хорошо зарекомендовал себя на рынке. Чтобы избежать покупки дешевой подделки, следует знать различия между зажимами немецкого и китайского производства. Во-первых, что можно увидеть непосредственно в магазине, при осмотре товара снаружи:

Флажки (или рычажки) на китайской клеммной колодке имеют более темный (можно даже сказать, грязный) оттенок оранжевого, на немецкой – более светлый и яркий.
На оригинальном изделии на кончике написано “Wago”, на китайском зажиме ничего не написано.
На обратной стороне клеммной колодки немецкий производитель поместил схематическую инструкцию по использованию и размеры для резки проводов. Реверс китайской версии пустой, на нем ничего не написано и не нарисовано.
На немецкой клеммной колодке сбоку указаны два значения – рабочее напряжение и номинальный сквозной ток. На китайском написано только 250 В.

Если посмотреть на внутренности обоих устройств, то на первый взгляд все выглядит одинаково. Однако, если вы вытащите контактную ленту, то увидите, что китайский производитель в два раза тоньше немецкого. В оригинальной клеммной колодке контактная полоса не магнитится, в китайской клеммной колодке она притягивается магнитом.

Для получения дополнительной информации о подделках, пожалуйста, нажмите здесь:

Мы постарались предоставить вам основную информацию о самозажимных клеммах Wago. В домашней электрической сети достаточно мест для их применения. Поэтому если вы не можете обойтись без старомодного метода скручивания, возможно, вам стоит обратить внимание на более современные технологии. В конце концов, это просто, быстро и, самое главное, дешево.

Клеммные колодки Wago: виды, характеристики, как выбрать и как правильно использовать

Клеммы Wago: виды, характеристики, как выбрать и как правильно использовать Существует множество способов создания контакта между двумя или более проводами: клеммы, наконечники, гильзы, пайка, сварка, скрутка. Немецкая компания Wago впервые представила пружинную конструкцию клемм в 1951 году и сегодня известна как производитель популярных разъемов для проводов. Клеммы меньшего размера для распределительных или соединительных коробок выпускаются с 1973 года. Эти терминалы имеют свои преимущества, недостатки и функции, которые мы рассмотрим в этой статье.

Изобретение пружинных клемм

1 Поворот. Преимущества: быстрое изготовление, часто без инструментов и затрат. Недостатки: ненадежное соединение, ослабевает со временем, контакт теряется при окислении, запрещено ПУЭ, не допускается в пожароопасных зонах, алюминиевые и медные проводники не могут быть свинчены вместе.

2. резьбовое соединение. Более надежное, чем болтовое соединение, соединение алюминия и меди может быть выполнено с помощью шайбы. Недостатки: расшатывается, при нагревании расшатывается еще быстрее, не всегда удобно работать с шурупами. Особенно в случае небольшой длины свободного провода, неудобства при монтаже, например, на высоте, соединение получается хлипким, необходимо его изолировать.

3. винтовые клеммы. То же самое, что и в случае винтового соединения, но, кроме того, если винт затянут слишком сильно, такую клемму легко сломать. Не используйте провода с оголенными жилами. Они сплющиваются при затягивании, провода могут быть повреждены или контакты могут ослабнуть со временем. Преимуществом является то, что клеммная плата находится в пластиковом корпусе, поэтому ее не нужно изолировать, если она используется в сухой среде.

4) Использование рукавов. Преимущества: надежность, юридически разрешен для использования в электроустановках, может быть защищен от окисления путем покрытия проводников кварц-вазелиновой смазкой. Недостатки: необходимы обжимные клещи, не везде удобно и возможно обжимать.

5. пайка. Надежны, но не могут использоваться при высоких токах. Высокие токи могут нагреть соединение и расплавить припой (маловероятно, но возможно). Лучше использовать в сочетании с рукавом. Недостатки: для этого нужен паяльник и электричество.

6. сварка. Самый надежный метод соединения, вы практически получаете один кусок провода. Он скручен и сварен вместе. Есть один недостаток: сварочный аппарат и питание для него. Однако он может быть портативным и работать от аккумулятора.

Рассмотренные варианты имеют свои преимущества и недостатки, не все из них являются окончательно утвержденными и безопасными. Монтаж должен осуществляться с использованием удобных и надежных средств. К сожалению, не всегда возможно практически применить вышеупомянутые надежные варианты на месте в распределительной коробке или, например, при подключении люстры.

Клеммные пластины WAGO имеют следующие преимущества:

Для сборки не требуется специальных инструментов;

можно соединять разнородные проводники (алюминий и медь);

Проводники с различным сечением могут быть подключены в одной клеммной колодке;

Некоторые модели могут быть разобраны и использованы повторно;

Некоторые модели поставляются со смазкой на пружине и направляющей для предотвращения окисления. Это особенно важно для алюминиевых проводников;

Они занимают очень мало места в распределительной коробке;

Обзор популярных моделей WAGO

Благодаря простоте использования этот способ соединения завоевал популярность и очень удобен для временных электрических соединений, например, на строительных площадках, где рычажные зажимы будут незаменимы. В целом, пружинные зажимы от производителя WAGO можно разделить на одноразовые и многоразовые (с рычажными зажимами). Основное сечение, соединяемое такими зажимами, составляет 0,08-4 мм2, а токи таких зажимов ограничены 20-32 А в зависимости от модели. Давайте рассмотрим каждый тип отдельно.

Wago с плоской пружиной “PUSH WIRE”

Клеммные колодки серии 773 считаются устаревшими, поскольку они были одними из первых, появившихся на рынке. Они идеально подходят для соединения алюминиевых и медных проводов с одножильными или многожильными проводами с низким коэффициентом гибкости. Не существует способа вставить мягкий сердечник в пружину, хотя это можно сделать, плотно скрутив его и припаяв, в этом случае конец становится жестким.

Если смотреть сбоку, то пружина имеет клиновидную форму. Такая конструкция облегчает вставку проволоки. Трудно извлечь провод из клеммы, не повредив пружину или сердечник, поэтому их можно рассматривать как одноразовые.

На рисунке показаны два провода, зажатые в клеммах этого типа. Они лежат на проводящей С-образной проволоке. Конец проволоки должен быть плоским, это улучшит контакт и облегчит вставку проволоки в пружину. Изоляцию лучше снимать специальным инструментом – стриппером.

Начинающие электрики пренебрегают этим и просто срезают оболочку ножом. Это может повредить проводник и создать порез, который может привести к его отрыву во время использования. В гибких кабелях часть тонких проводников может быть отрезана таким образом, что уменьшает сечение проводника и ухудшает будущее соединение.

Серия 773 делится на 2 семейства:

1. Wago 773-30x. Для непрозрачного корпуса внутри терминала имеется кварцевая вазелиновая смазка для удаления окисления с алюминия и предотвращения его образования. Смазка видна на фотографии. Однако сильно окисленные провода следует предварительно очистить.

2. серия 773-32x с прозрачным корпусом. В целом аналогичные разъемы, но без смазки.

Преимуществом является то, что вы можете проверить введение проволоки и качество крепления.

Я уже упоминал, что WAGO довольно компактен, его длина составляет 19,5 мм, ширина 4 проводов – 13,1 мм, а высота – 13,1, ниже приведены чертежи четырех различных версий этой серии.

Клеммы этой серии проводят ток до 20-24А, рабочее напряжение 380-600В, напряжение разряда 4кВ, выдерживают рабочую температуру до 85 градусов.

Таких характеристик достаточно для монтажа домашней проводки, освещения, розеток. Они идеально вписываются в свободное пространство при установке люстры и в монтажную коробку при плотной укладке кабелей. При подключении мощных приборов (5 кВт и выше) необходимо использовать другие способы подключения.

Было бы опрометчиво, если бы электрик не смог проверить напряжение на проводах при таком способе подключения, для чего и предназначено измерительное окно. Она подходит для 6 мм.

Для подключения кабеля удалите 10-12 мм изоляции, а затем вставьте его в отверстие клеммной колодки. В этом случае его невозможно будет вытащить без применения чрезмерной силы.

WAGO с многоразовым рычагом, система “Cage Clamp”.

Чтобы решить проблему многожильных кабелей и возможности многократного использования, WAGO перепроектировала зажим и изменила форму пружины для достижения этой цели. Эта система называется Cage Clamp. Пружина сконструирована таким образом, что напоминает карабин.

При нажатии на пружину зажим перемещается, а окно, в которое вставляется кабель, расширяется. Это позволяет вынуть кабель из зажима или вставить гибкий кабель (витую пару). Красная стрелка на рисунке указывает направление, в котором следует сжимать пружину.

На момент написания данной статьи наиболее распространенными клеммными колодками являются колодки с такой пружиной Серия WAGO 222.

Зачищенный провод вставляется на 8-10 миллиметров вглубь WAGO 222 до упора.

Рычаг поднимается, пружина сжимается, и окно открывается. Затем рычаг опускается и происходит соединение – провод надежно зажимается. Кабельные наконечники или луженые проводники не требуются.

Они могут использоваться с проводниками одинакового сечения: 0,08-4 мм2 и максимальным номинальным током 32А. Размеры и чертеж ниже.

Они также имеют измерительное окно, в которое можно вставить щуп мультиметра или двухполярного индикатора напряжения.

На рисунке показан вариант подключения люстры к этой клемме, все достаточно компактно и при демонтаже не придется разматывать изоляцию или откусывать кабель. Это избавит вас от необходимости заменять провода в люстре в случае неудачного демонтажа или, что еще хуже, от необходимости нарушать потолок, чтобы снова подсоединить люстру на место.

ВАГО 221 – еще более компактны, имеют тот же рычажный механизм, но в прозрачном корпусе.

Их размеры, чертежи и дизайн можно увидеть ниже.

Клеммные колодки серии 224 используются для подключения освещения, но для этих целей можно использовать и другие изделия WAGO. Они имеют стыковой разъем, что может быть полезно в некоторых случаях, и нет необходимости изгибать кабель.

WAGO на DIN-рейку

Отдельный комплект клеммных колодок для монтажа на DIN-рейку можно приобрести у производителя. Существует множество вариантов, на рисунке ниже показан пример с предохранителем. Может быть оснащен светодиодным индикатором или выключателем. Удобен для монтажа сложных цепей в электрических щитах.

Особенности конструкции

В Интернете эксперты обсуждают, безопасно ли использовать эту марку коннектора или это просто маркетинговая и PR-уловка? Основная причина этих дискуссий заключается в том, что площадь контакта в этих разъемах относительно мала, поэтому. Потому что прижатие круглого проводника к плоскому стержню и пружине дает точечный контакт, в то время как классические винтовые клеммы круглые, как и гильзы или клеммные колодки.

С другой стороны, для гибкого провода со скрученной жилой такая конструкция обеспечит надежное соединение с хорошей контактной поверхностью, даже если провода примут форму окна, пружинный контакт будет надежно удерживать их на месте, чего нельзя добиться с помощью классических винтовых клемм.

На видео показано сравнение нагрева различных соединений. Вы должны сделать собственные выводы. Мое мнение, что эти клеммы идеально подходят для бытовых электроустановок, они имеют международную сертификацию, выдерживают номиналы, одобрены ПУЭ, изолированный корпус сэкономит метры ленты в распределительных коробках и ускорит процесс монтажа.

Эта характеристика не позволяет превысить номинальный ток, при этом нагревается не только контакт, но и провод с последующим повреждением изоляции и коротким замыканием.

Не используйте алюминиевые провода в клеммах 222, 221 и подобных без кварц-квазелиновой пасты. Со временем они окисляются, контакт ухудшается, и они начинают нагреваться. Это приведет к дальнейшему ухудшению состояния из-за деформации металлических частей зажима, что может привести к обугливанию или возгоранию.

Выводы: Зажимы WAGO следует использовать по назначению и только там, где ток не превышает номинальный 32А. Плотная длинная скрутка обеспечивает лучший контакт и может быть припаяна или даже лучше приварена для повышения надежности.

Клеммные колодки Wago для подключения кабеля: как использовать

Лучший способ соединения кабелей – не скручивать их вместе, а использовать клеммные колодки. Это специальные клеммные колодки, которые позволяют соединять кабели одинакового сечения, разного сечения или даже разные типы кабеля, например, алюминиевый с медным.

Что такое разъемы Wago?

Обжимные блоки Wago – плоский пружинный зажим. Кабель легко вставляется в устройство и довольно свободно сидит в гнезде. Чтобы обжать проводник, поверните рычаг вверх. При этом контактная пластина располагается над проводником, обеспечивая низкое сопротивление в зоне контакта.

Зажим прочный, но не тяжелый. Пластина удерживает провод под напряжением, но не повреждает его. В этом состоянии контакт поддерживается весна. Он изготовлен из из высокопрочной хромоникелевой стали и сохраняет свою компрессию в течение длительного времени.

Токоведущие пластины сделанный из изготовлен из электролитической пружинной меди. Поверхность покрыта сплавом олово-свинец, который защищает листовой материал, Полиамиды используются в качестве диэлектрических уплотнений.. Этот пластик обладает низкой горючестью и склонен к самозатуханию: когда он плавится, он понижает температуру и покрывает собой сгоревшую часть.

Полиамид не подвержен коррозии и не боится влаги. Поэтому быстрозажимная клеммная колодка с такими уплотнениями может использоваться даже при морозе до -35°C. Верхняя температура, при которой зажимы начинают деформироваться, составляет +200°C, но не для всех моделей.

Производители утверждают, что клеммные колодки рассчитаны на токи до 323 А при подключении проводников до 1000 В. Однако практика показывает, что светильники служат дольше всего в осветительной цепи. При высоких нагрузках, особенно при обслуживании тройных розеток, клемма не выдерживает и плавится.

Читайте далее:
