Если вы не знаете, как обозначить тот или иной электрический прибор, и решили сделать это самостоятельно, обязательно включите пояснение в раздел условных обозначений на чертеже схемы.

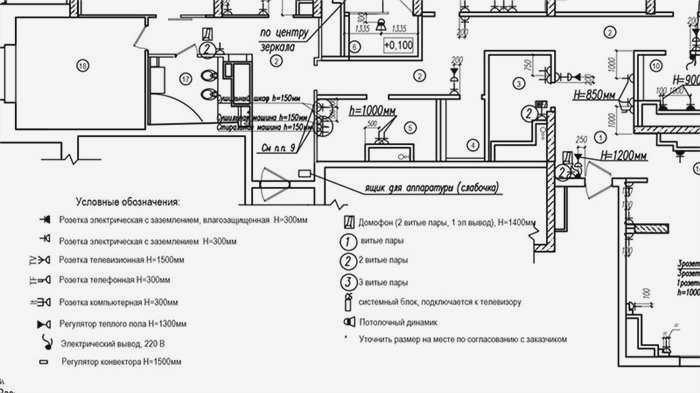

Маркировка розеток и выключателей на строительных чертежах и схемах
Все электромонтажные работы в квартире или доме выполняются на основе схем электропроводки и соединений. Вся проводка и электрика на строительных чертежах изображается с использованием условных обозначений.
Условные обозначения – это простые графические символы, понятные всем и облегчающие чтение любой схемы или чертежа благодаря национальной и глобальной стандартизации.
Основные стандарты, определяющие символические изображения электрооборудования (включая розетки, выключатели, автоматические выключатели) на принципиальных схемах и строительных чертежах.
Этот стандарт вступил в силу с 01.07.88 и полностью заменил ныне не действующий ГОСТ 2.754-72.
На строительных чертежах электрическая схема квартиры или дома будет выполнена с использованием условных обозначений из этого ГОСТ 21.614-88. Только в этом ГОСТе стандартизованы условные обозначения розеток, выключателей и других электроустановочных устройств.

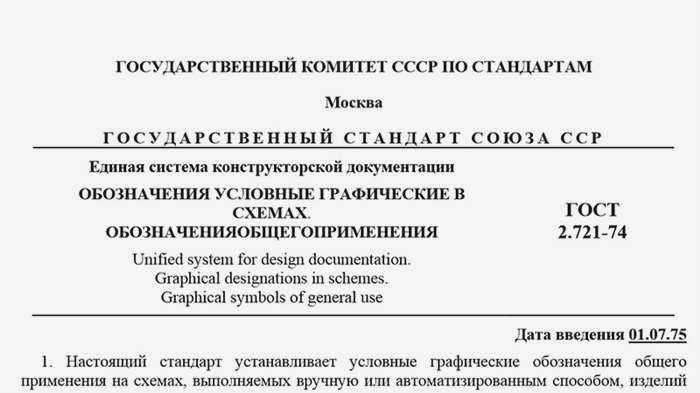

Символы для других электротехнических изделий стандартизированы в ГОСТ "Единая система проектной документации", в ГОСТ 2.721-74 "Условные графические обозначения на схемах. Символы общего применения".
Если необходимо прочитать принципиальную схему, например, схему вводного коллектора или распределительного устройства, то условные обозначения на этих схемах соответствуют ГОСТ 2.721-74.
Условные обозначения розеток на схемах
Общее обозначение электрических розеток на строительных чертежах и схемах следующее:
Электрические розетки – являются одним из основных компонентов любой электроустановки. Имеющиеся розетки различаются по степени защиты (IP, Ingress Protection Rating), типу установки (наружная и встраиваемая) и количеству подключаемых полюсов. Соответственно, различаются и символы, используемые на чертежах.

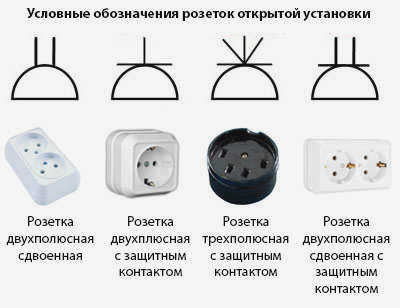

Символы розеток для наружной/встраиваемой установки:
На следующем рисунке показаны символы для двойных однополюсных розеток с защитным контактом (заземлением) и без него, однополюсной розетки с защитным контактом и трехполюсной розетки (3 фазы) с защитным контактом.

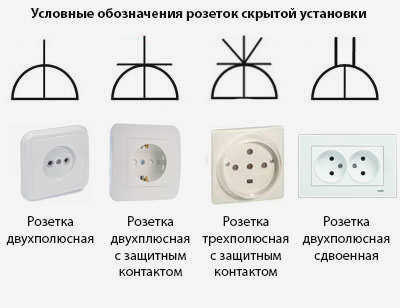

Символы для розеток скрытого монтажа/внутренних розеток:
На следующем рисунке показаны символы для однополюсных розеток с защитным контактом (заземлением) и без него, двухполюсной розетки и трехполюсной (3 фазы) силовой розетки с защитным контактом.

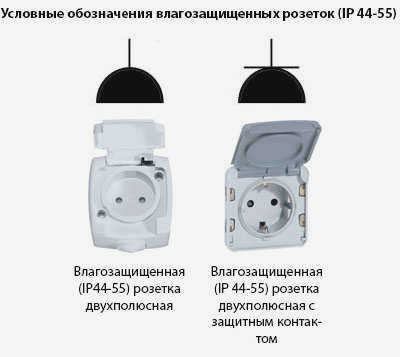

Влагозащищенные розетки с защитой корпуса IP44-IP55 (водонепроницаемые):
Однополюсные влагостойкие розетки с защитным контактом и без него

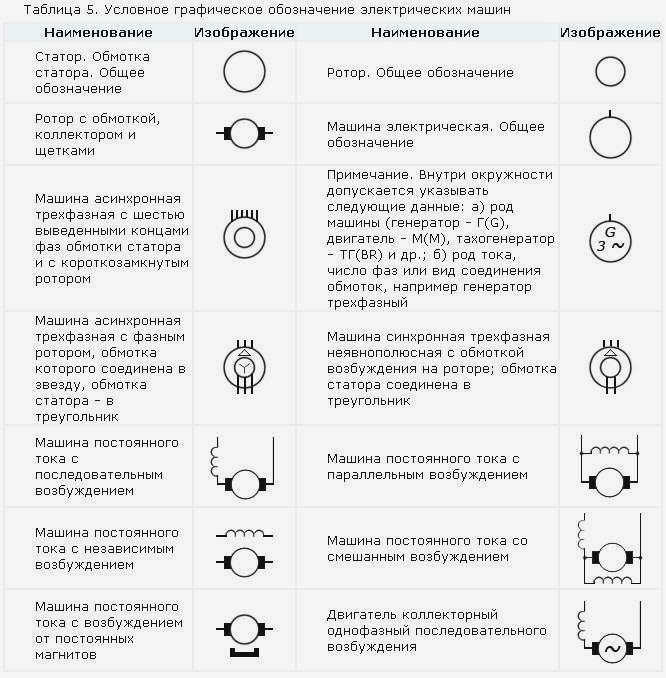

Основные виды условных обозначений в соответствии с ГОСТ

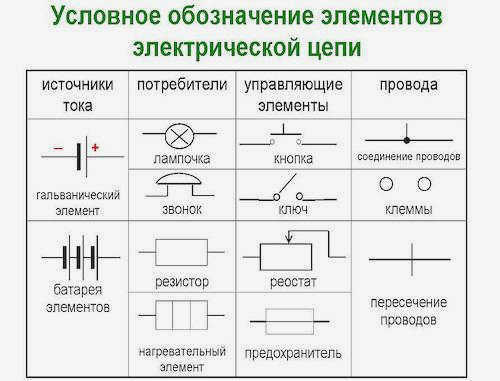

Электрические схемы относятся к техническим чертежам и являются одной из их разновидностей. На них показаны все компоненты различных цепей и обозначены специальными символами. Они делятся на несколько основных групп, которые охватывают различные типы потребителей, источников тока, органов управления и проводов.
Они строятся графически, с использованием линий различной толщины и обычных геометрических фигур. Они могут быть квадратными и прямоугольными, в виде круга или дуги, треугольника, прямой и пунктирной линии и т.д. Все эти символы включают не только графику, но и символы, состоящие из букв и цифр. Эти диаграммы при совместном использовании взаимодействуют друг с другом по установленной системе и способны показать любые типы аппаратов и оборудования, соединяющие линии с механикой, электрические сети, всевозможные обмотки, средства коммутации и другие подобные компоненты.

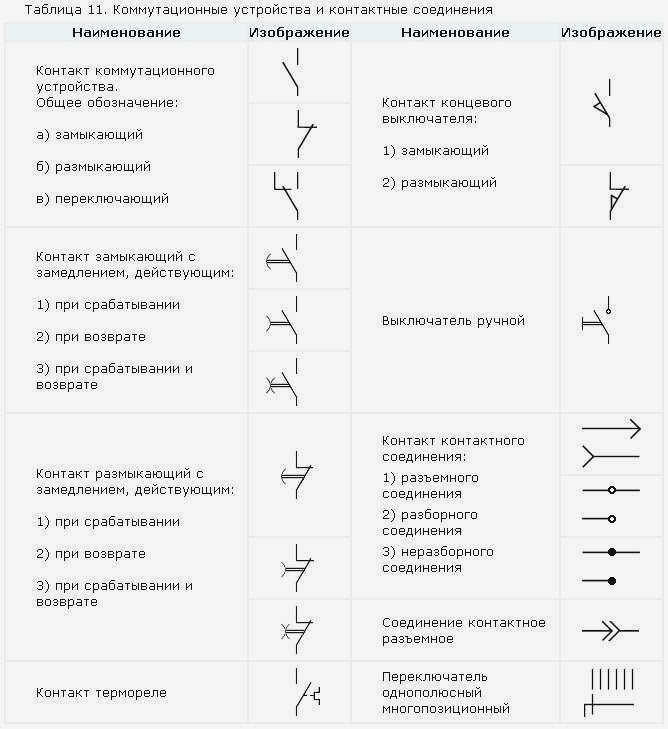

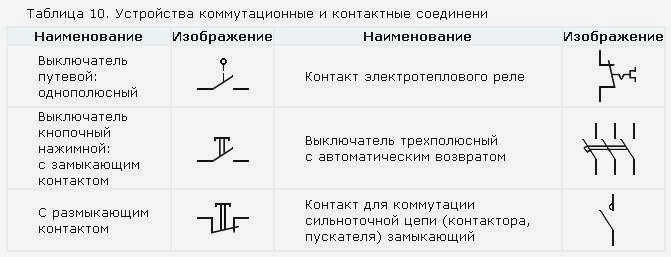

Принципиальные схемы могут быть дополнены специально разработанной схемой, которая объясняет специфику работы различных компонентов. В качестве примера можно привести различные типы контактов, используемых для замыкания, размыкания и переключения. Общая символика, приведенная ГОСТом, соответствует только одному направлению работы этих устройств – замыканию-размыканию данной цепи. Все дополнительные функции обозначаются символами, которые наносятся на подвижную часть контакта. Эти символы позволяют легко идентифицировать нужный компонент на любой схеме – реле, кнопки, контакторы, пускатели и т.д.
Читайте также:
Буквенные символы в электрических схемах
Графика и символы в однолинейных схемах

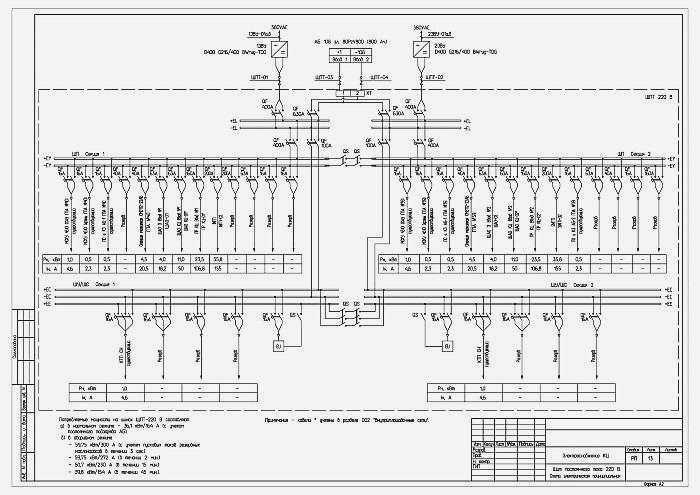

Основная функция однолинейных схем заключается в графическом представлении конкретной электроустановки определенного здания. На ней показано подключение общего электроснабжения и последующее подключение отдельных точек. Этот чертеж выполнен в виде одной общей линии, поэтому он называется однолинейным. Это означает, что подводка к каждому потребителю строится в виде одной линии.
Количество фаз на чертеже показано отступом. Если есть одна засечка, то питание однофазное, а если три засечки, то трехфазное.

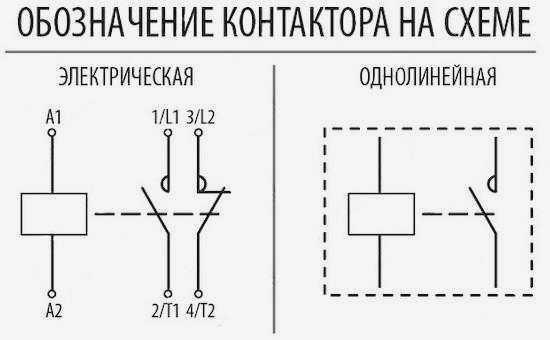

Помимо однофазных сетей, на чертеже изображаются коммутационные и защитные устройства. Первая группа представлена контакторами, магнитными пускателями, разъединителями, а вторая включает в себя различные типы автоматических выключателей, высоковольтные выключатели, УЗО, плавкие предохранители, выключатели нагрузки и разъединители.
Для отображения высоковольтных выключателей на однолинейной схеме используются маленькие квадраты. Другие защитные и коммутационные устройства обозначаются значками, изображающими контакты, с конкретными пояснительными текстами, относящимися к данному устройству.
Символы на электрических схемах ГОСТ
При выполнении электромонтажных работ каждому так или иначе приходится иметь дело с символами, встречающимися на электрических схемах. Эти схемы очень разнообразны, имеют различные функции, но все графические символы имеют одинаковую форму и соответствуют одним и тем же элементам во всех схемах.
В настоящее время в электротехнике и радиоэлектронике используются не только отечественные компоненты, но и продукция зарубежных компаний. Импортные радиоэлектронные компоненты составляют огромный ассортимент продукции. Они в обязательном порядке включаются во все чертежи в виде условных обозначений. В них указываются не только значения основных электрических параметров, но и полный их перечень, входящих в то или иное устройство, а также взаимосвязь между ними.

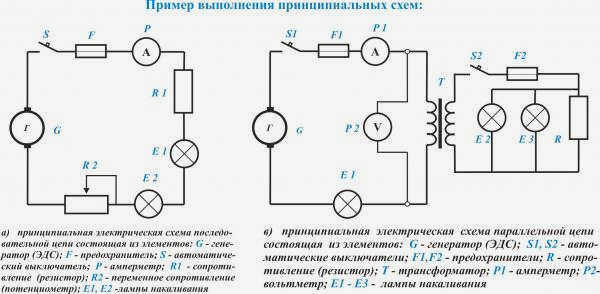

Чтобы прочитать и понять содержание электрической схемы
Необходимо ознакомиться со всеми компонентами и функционированием электроприбора в целом. Обычно всю информацию можно найти в руководствах пользователя или спецификациях электрических схем. Обозначения элементов описывают взаимосвязь между компонентами, входящими в состав устройства, и их обозначениями на электрической схеме. Для графического обозначения конкретного электрического и радиочастотного элемента используется стандартная геометрическая символика, в которой каждое изделие показано отдельно или в сочетании с другими. Смысл каждого отдельного изображения во многом зависит от сочетания символов друг с другом.

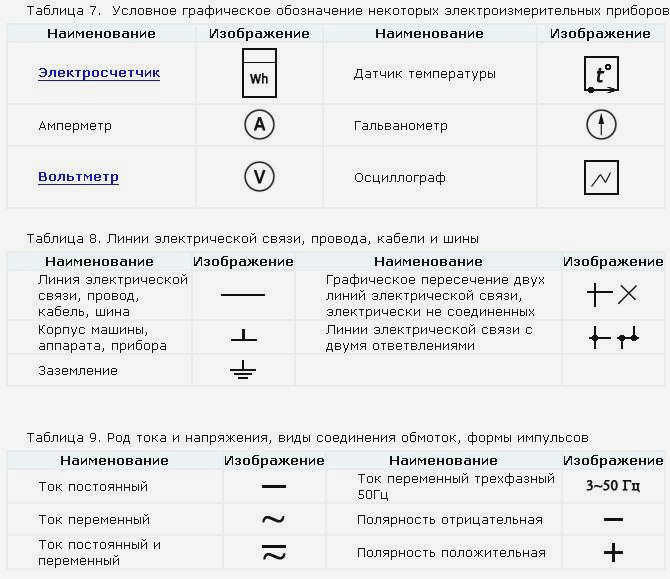

Соединения между отдельными компонентами и проводами. В таких случаях очень важно стандартизированное обозначение идентичных компонентов и элементов. Для этого предназначены обозначения элементов, в которых типы компонентов, конструктивные особенности и числовые значения представлены в алфавитном порядке. Компоненты, используемые в общем применении, обозначаются на чертежах как квалификационные элементы, характеризующие ток и напряжение, способы управления, типы соединений, формы импульсов, электронную связь и другие.

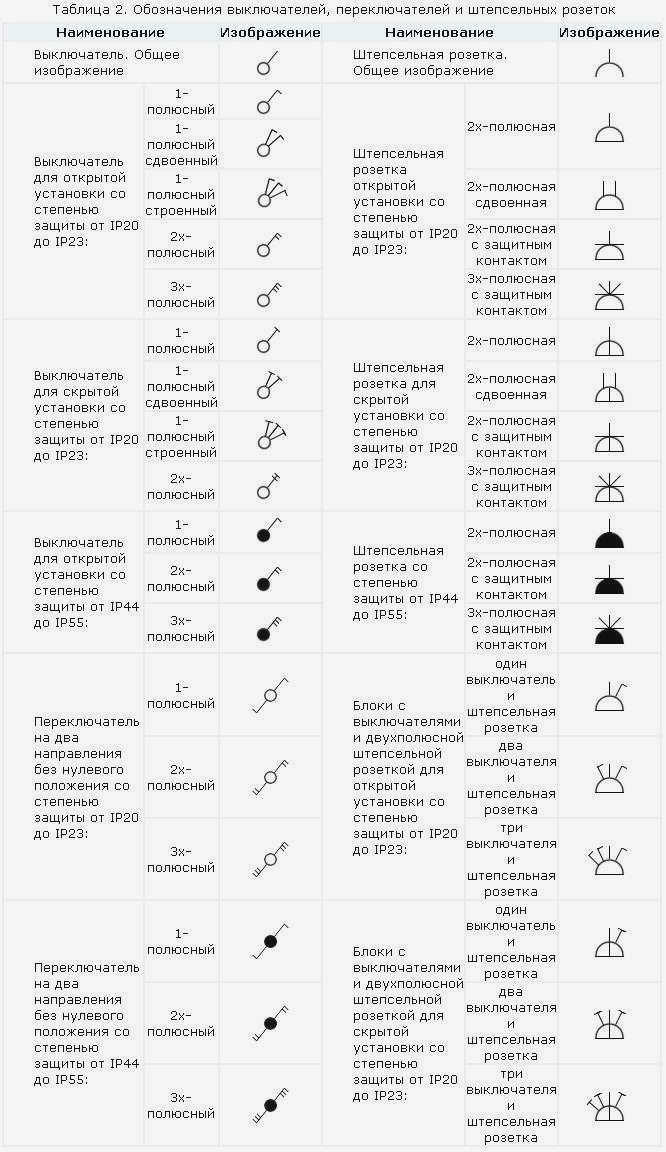

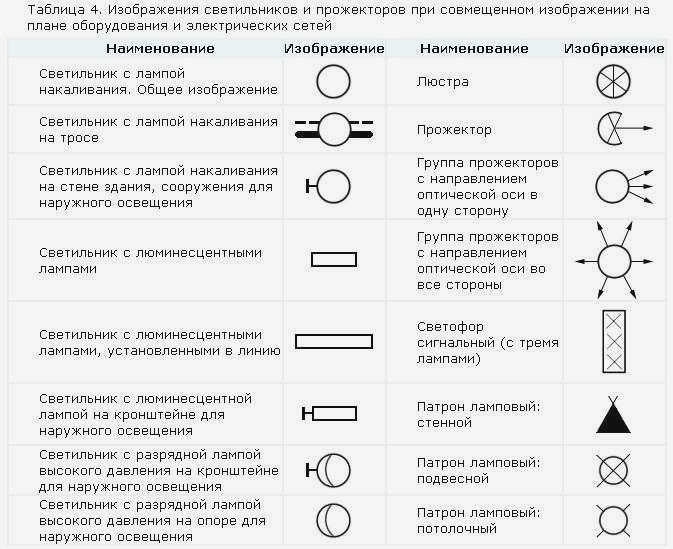

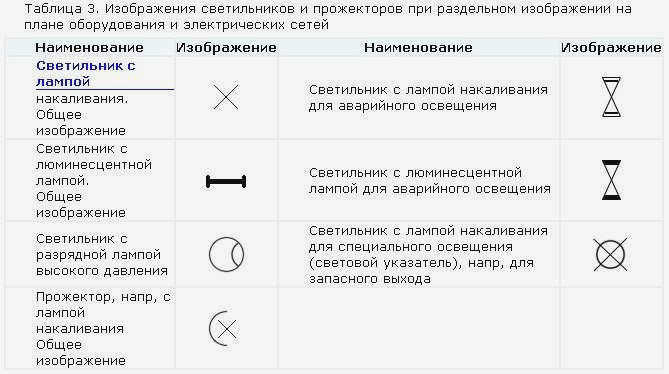

Символы на электрических схемах для выключателей, розеток и лампочек
Размеры в USCD
Размеры графических и буквенных изображений на чертеже, толщина линий не должны меняться, но допускается пропорциональное изменение на чертеже. Если обозначения на электрических схемах по различным ГОСТам содержат компоненты без информации о размерах, то эти компоненты должны быть нарисованы в размерах, соответствующих стандартному представлению CS всей схемы.
Ugo диаграммы элементов, входящих в основной продукт (устройство), могут быть нарисованы в меньшем размере по сравнению с другими элементами.
Буквенные обозначения
Помимо КСО, схемы сопровождаются буквенными обозначениями, указывающими на наименование и назначение компонентов. Эти обозначения используются для ссылок в текстовых документах и для включения в объекты. Буквенное обозначение используется для идентификации названия компонента, если это не ясно из чертежа, технических параметров, количества.
В дополнение к буквенному обозначению указывается одна или несколько цифр, обычно для пояснения параметров. Дополнительный буквенный код, указывающий номинал, модель, дополнительные данные, пишется в сопроводительных документах или указывается в таблице на чертеже.
Для того чтобы научиться читать электрические схемы, не обязательно знать наизусть все буквенные обозначения, графические изображения различных компонентов, достаточно ориентироваться в соответствующем ГОСТ ЕСКД. Стандарт состоит из 64 документов ГОСТ, в которых раскрываются основные положения, правила, требования и условные обозначения.

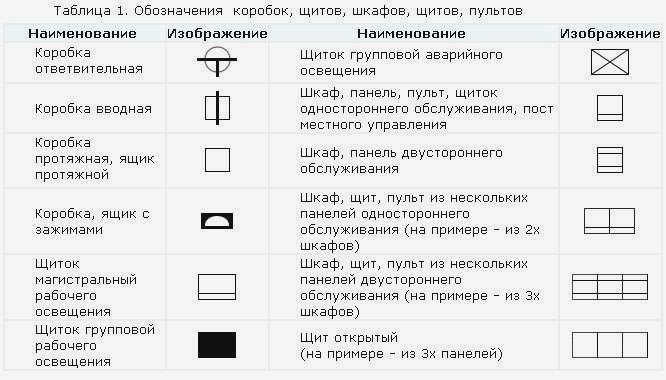

Основные условные обозначения, используемые на схемах в соответствии со стандартом ЕСКД, приведены в таблицах 1 и 2.
Первая буква кода (обязательная)
Основной двухбуквенный код приведен в таблице 2
| Первая буква кода (обязательная) | Группы типов элементов | Примеры типов элементов | Двухбуквенный код |
| A | Единица (общий) | ||
| B | Преобразователи неэлектрических величин в электрические величины (за исключением генераторов и источников питания) или наоборот, аналоговые или многоразрядные показывающие или измерительные преобразователи или датчики | Громкоговоритель | BA |
| Магнитострикционный элемент | ВВ | ||
| Детектор ионизирующих элементов | BD | ||
| Желатиновый приемник | BE | ||
| Телефон (капсула) | BF | ||
| Селциновый преобразователь | BC | ||
| Термодатчик | BK | ||
| Фотоэлемент | BL | ||
| Микрофон | BM | ||
| Датчик давления | BP | ||
| Пьезоэлемент | BQ | ||
| Датчик скорости (тахогенератор) | BR | ||
| Звукоприемник | BS | ||
| Датчик скорости | BV | ||
| C | Конденсаторы | ||
| D | Интегральные схемы, микросборки | Аналоговая интегральная схема | DA |
| Цифровая интегральная схема, логический элемент | DD | ||
| Устройство хранения информации | DS | ||
| Устройство задержки | DT | ||
| E | Разные элементы | Нагревательный элемент | EK |
| Светильник | EL | ||
| Блок розжига | ET | ||
| F | Разрядники, предохранители, защитные устройства | Дискретный компонент для защиты от мгновенного тока | FA |
| Дискретный элемент для защиты от пускового тока | FP | ||
| Предохранитель | FU | ||
| Дискретный элемент защиты от перенапряжения, ограничитель перенапряжения | FV | ||
| G | Генераторы, источники питания | Аккумулятор | GB |
| H | Устройства индикации и сигнализации | Устройство звукового оповещения | HA |
| Индикаторный символ | HG | ||
| Сигнальная лампа | HL | ||
| K | Реле, контакторы Пускатели |
Реле тока | KA |
| Направленное реле | KH | ||
| Тепловое реле | KK | ||
| Контактор, магнитный контактор | KM | ||
| Реле времени | KT | ||
| Реле напряжения | KV | ||
| L | Катушки индуктивности, индукционные катушки | Дроссель для люминесцентного освещения | LL |
| M | Двигатели | — | — |
| P | Приборы, измерительное оборудование | Амперметр | ПА |
| Счетчик импульсов | ПК | ||
| Частотомер | PF | ||
| Внимание. Запрещается использовать комбинацию PE | Измеритель активной энергии | PI | |
| Счетчик реактивной энергии | PK | ||
| Омметр | PR | ||
| Регистрирующее устройство | PS | ||
| Часы, таймер | PT | ||
| Вольтметр | PV | ||
| Ваттметр | PW | ||
| Q | Автоматические выключатели и разъединители в силовых цепях | Выключатель | QF |
| Выключатель короткого замыкания | QK | ||
| Разъединитель | QS | ||
| R | Резисторы | Терморезистор | RK |
| Потенциометр | RP | ||
| Измерительный шунт | RS | ||
| Варистор | RU | ||
| S | Коммутационные устройства в цепях управления, сигнализации и измерения. |
