Данная формула подходит для расчета армирования фундаментной плиты, балки, стены, колонны.

Расход арматуры на 1 м3 бетона

Расчет армирования

Бетон способен выдерживать большие нагрузки, но в процессе эксплуатации на железобетонную конструкцию дополнительно воздействуют силы растяжения/сжатия. Армирование железобетонных конструкций металлическими каркасами проводится для усиления бетонных конструкций с целью предотвращения растяжения и повреждения железобетонных конструкций, в том числе армирование монолитных плит перекрытия. Правильное создание таких каркасов и их бетонирование для строительства дома требует правильного расчета арматуры на 1 кубический метр бетона.

Параметры, определяющие расход

При расчете арматуры, необходимой для железобетонной конструкции, определяющими являются следующие параметры:

• Тип возводимого здания. Стандарты на армирование регламентируются ГОСТом и СНиПом.
• Размер и давление здания. При большей массе здания будет больше доля стальных стержней.
• Класс используемого бетона. Более высокий класс имеет более высокие параметры прочности.
• Класс прутков. Прутки высокого класса имеют более высокую несущую способность.

Эти параметры участвуют в расчете количества арматуры на 1 м3 бетона для армирования фундамента. Они определяют количество арматуры, необходимое для фундамента.

Что написано в СНиП

Коэффициент армирования – это величина, без которой невозможны строительные работы. Важно понимать, что это процент, рассчитанный исходя из общего сечения или веса используемых материалов. Расчет производится на основании СНиП 2.03.01-84, а параметры определяются ГОСТом 10884, который регламентирует нормы арматуры для железобетонных конструкций.

На практике я рекомендую проводить расчеты только в соответствии со СНиП, грубые оценки не подходят. Как недостаток, так и переизбыток арматурного материала одинаково негативно скажется на результате. Недостаток арматуры ухудшит эксплуатационные характеристики конструкции и в конечном итоге повлияет на ее долговечность.

Попытка залить бетон с запасом арматуры также не приведет к успеху. Вы превысите стандартные требования к характеристикам материала, потратите больше денег, и строительные работы обойдутся дороже, чем планировалось. Все это не лучшим образом скажется на вашем бюджете, а конструкция не станет намного прочнее. Более того, расчеты показывают, что в некоторых случаях прочность даже снижается, что не является желаемым результатом.

Источник 123rf.com

СНиП гласит, что правильный расчет коэффициента армирования железобетонных конструкций позволит защитить сооружение от следующих негативных процессов:

• Отказы в процессе эксплуатации (в пределах проектной прочности и при нормальных условиях).
• Структурные изменения в железобетонной конструкции из-за нарастания усталости металла в результате статической нагрузки на конструкцию.

Что касается конструкций на бетонных основаниях, то наилучшей практикой является требование наличия как минимум двух неразрушаемых рам. Особенностью строительных лесов в частном секторе является то, что арматурные прутья накладываются друг на друга, а не свариваются. Это обеспечивает хорошее перераспределение растягивающих и сжимающих нагрузок, повышая при этом качество соединения.

Как рассчитать

Бетон не становится железобетоном только потому, что в нем есть металлические прутья. Если строители погружают грубо собранный каркас в опалубку, заполняют его раствором, а затем называют изделие железобетонным, это не всегда соответствует истине.

Для железобетонных изделий существует понятие минимального процента армирования. Если процент армирования в фундаменте меньше требуемого, то фундамент будет классифицироваться не как железобетон, а как изделие из бетона.

В общем случае для расчета минимального процента (или коэффициента) общее сечение арматуры делится на сечение армируемой бетонной массы. На практике гораздо удобнее определять процент армирования фундамента, балки, каркаса стены или колонны следующим образом:

• Масса каркаса делится на массу бетона в изделии.
• Полученную цифру переводят в проценты: умножают ее на 100.

Источник ro-stroj.ru

Примеры расчета арматуры

Как уже говорилось выше, количество стержней, необходимых для армирования, зависит от типа конструкции, и ниже приведены примеры выполнения расчетов для них.

Ребристый фундамент

Рассчитаем количество арматуры на 1 м3 бетона, необходимое для ленточного фундамента – высотой 1,2 м, шириной 0,4 м. Для продольного армирования используйте стальные прутки диаметром 12 мм – 14 штук, хомуты для прутков диаметром 8 мм – шаг 30 см, а для поперечного армирования – прутки с шагом 60 см.

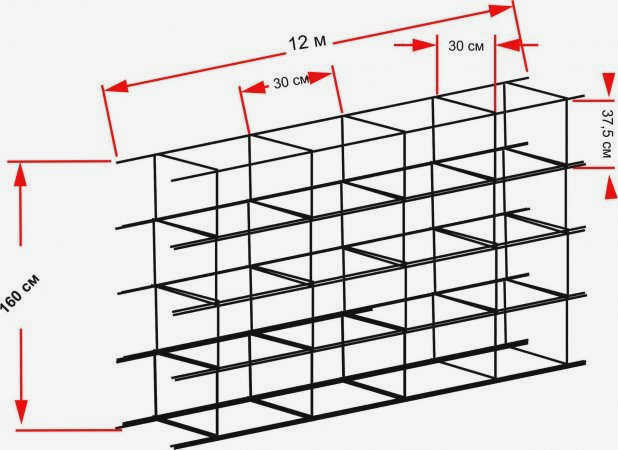

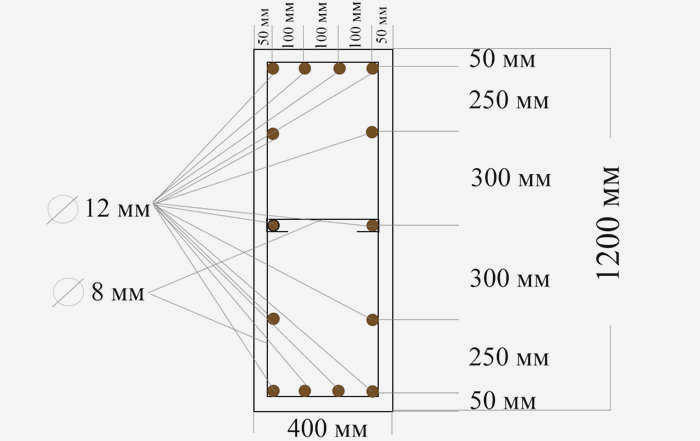

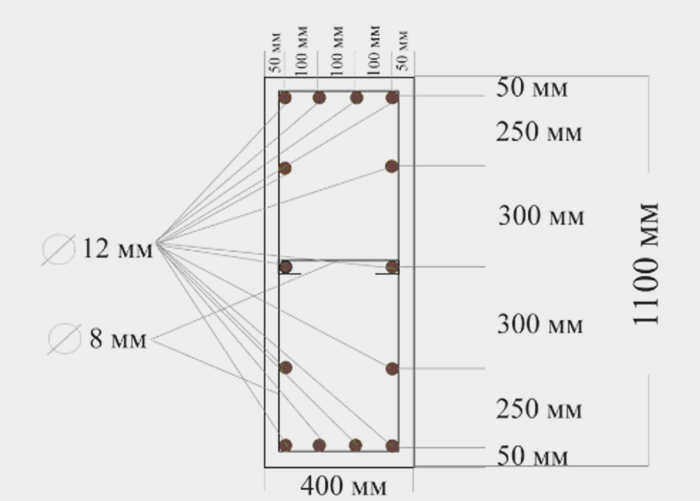

Пример армирования фундамента лентой.

Рассчитайте расход по приведенной выше схеме:

1. Рассчитайте площадь поперечного сечения бетона: 120*40=4800 см 2 .
2. Площадь поперечного сечения продольной арматуры: 14*1,131=15,834 см2 .
3. Найдите процентное содержание продольных стержней в бетоне: 15,834/4800*100=0,329875%, округлим до 0,33%.

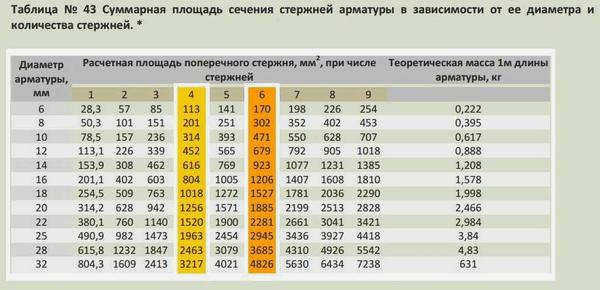

4. Используя таблицу расхода, переведите проценты в кг: 0,33/0,1*7,85=25,905 кг.
5. Для изготовления одного зажима требуется 3 м прутка толщиной 8 мм (1 метр весит 0,395 кг), всего на 1 м 3 фундамента потребуется 7 зажимов, т.е: 7*3*0,395*= 8,295 кг.
6. Вам также понадобится 4 соединительных стержня длиной 50 см и диаметром 8 мм, т.е. всего: 4*0,5*0,395=0,79 кг.
7. Следовательно, на 1 м 3 бетона ленточного фундамента с таким армированием необходимо 25 905 + 8 295 + 0,79 = 34,99 кг арматуры.

Таким образом, рассчитав необходимое количество бетона и количество стержней на 1 м 3, вы узнаете, сколько тонн стали необходимо для армирования всего фундамента. Вам также нужно будет учесть количество и размер нахлестов арматуры и рассчитать количество дополнительных элементов для армирования углов и других элементов.

Монолитная плита перекрытия

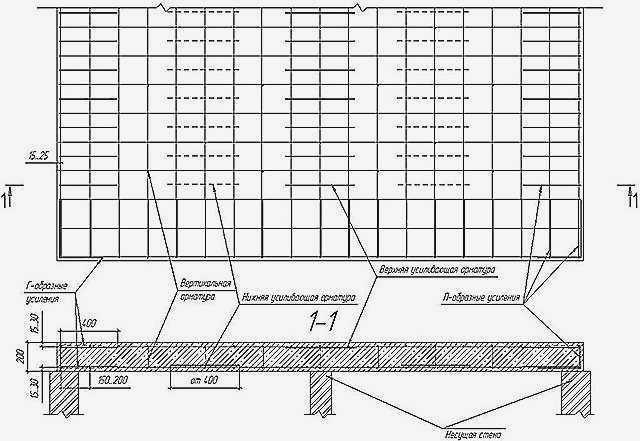

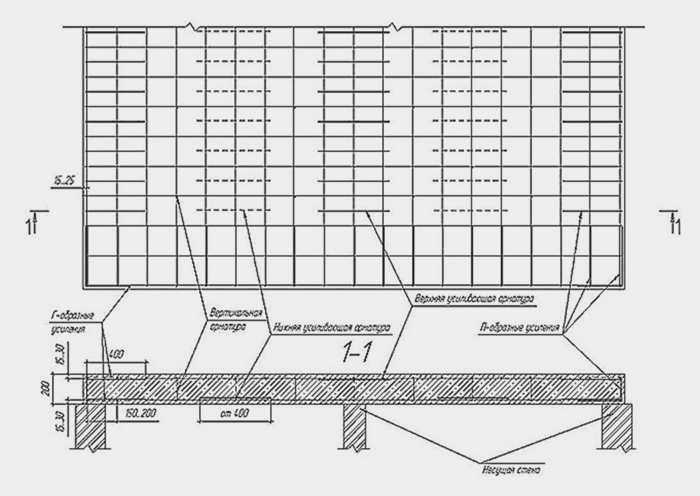

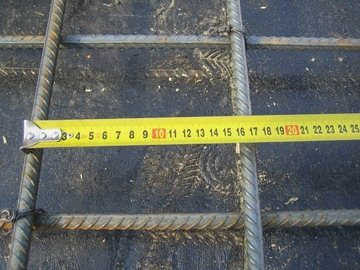

Давайте произведем расчет на примере армирования плиты перекрытия толщиной 20 см, так как это наиболее распространенный размер. Арматурная сетка 200 x 200 мм имеет диаметр 10 мм, арматура 14 мм имеет ячейку 200 мм.

Исходные данные

Следующая информация необходима для правильного расчета:

Читайте также: Свайно-винтовой фундамент своими руками. Личный практический опыт

• Какой тип фундамента используется для здания?
• Сколько места будет занимать монолит;
• какой толщины фундамент будет поддерживать надземную часть;
• какой тип грунта будет играть роль фундамента дома;
• какой тип арматуры (диаметр, класс) будет использоваться при строительстве монолита.

При строительстве легкого деревянного дома и при устройстве плитного фундамента на грунтах с хорошей несущей способностью обычно используется арматура диаметром не более 10 мм.

Слабые грунты или большой вес здания требуют применения арматуры диаметром до 14-16 мм.

Преобразование погонных метров в тонны

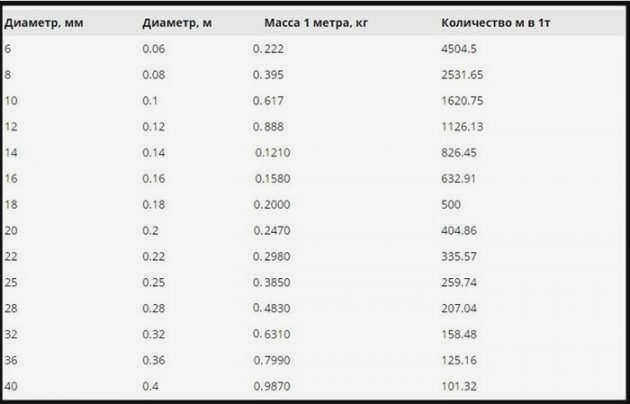

Чтобы перевести метры в килограммы или тонны, необходимо знать, сколько весит метр того или иного металлического изделия. Наиболее распространенные типы имеют следующие значения:

Значения для веса элемента, повышающего прочность, на 1 м³:

• 12-14,4*888=12787,2 г (12,787 кг).
• 8-28,8*395=11376 г (11,376 кг).
• Общий вес составляет 12,787+11,376=24,163 кг (0,024 тонны).

Данные по весу стальной конструкции для ленточного фундамента (из примера 2):

• 10-240*617=148080 г (148,08 кг).
• 6-300*222=66600 (66,6 м).
• Общий вес составляет 148,08+66,6=215,4 кг (0,216 т).

Рассчитать, сколько материала необходимо для создания армирующей конструкции любого фундамента, несложно, если знать принципы, описанные выше. Это позволит приобрести достаточное количество строительных материалов и избежать лишних затрат.
