Смесь балласта природного происхождения содержит балласт основной фракции (40-80 мм, 80-120 мм) и опорной фракции (5-20 мм, 5-40 мм).
Коэффициент уплотнения при уплотнении песка: таблица плотности
Коэффициент уплотнения следует определять и учитывать не только в узкоспециализированных областях строительства. Профессионалы и обычные рабочие, выполняющие стандартные процедуры по нанесению песка, постоянно сталкиваются с необходимостью определения коэффициента уплотнения.
Коэффициент уплотнения активно используется для определения объема сыпучих материалов, в частности песка,
но также применим к гравию и грунту. Наиболее точным методом определения уплотнения является весовой метод.
Он не находит широкого применения из-за отсутствия оборудования для взвешивания больших объемов материала или отсутствия достаточно точных цифр. Альтернативным вариантом получения соотношения является объемный учет.
Его единственный недостаток заключается в том, что уплотнение необходимо определять на разных этапах. Поэтому коэффициент рассчитывается сразу после добычи, во время хранения, при транспортировке (актуально для автомобильных поставок) и непосредственно у конечного потребителя.
Коэффициенты и свойства строительного песка
Коэффициент уплотнения – это отношение плотности, т.е. веса определенного объема, контролируемого образца к эталону.
Эталонные значения плотности получают в лабораторных условиях. Эта характеристика необходима для оценки качества выполненного заказа и соответствия требованиям.
Для определения качества материала используются нормативные документы, в которых приведены эталонные значения. Большинство нормативных документов можно найти в ГОСТ 8736-93, ГОСТ 7394-85 и 25100-95 и СНиП 2.05.02-85. Он может быть дополнительно указан в проектной документации.
В большинстве случаев коэффициент уплотнения составляет 0,95-0,98 от стандартного значения.
| Тип работ | Коэффициент уплотнения |
| Обратная засыпка траншеи | 0,95 |
| Обратная засыпка траншеи | 0,98 |

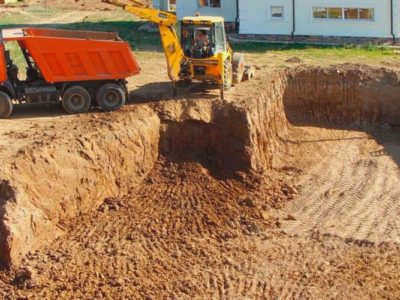

| Обратная засыпка котлованов | 0,98 |
| Ремонт выемок вблизи дорог с инженерными сооружениями | 0,98 – 1 |
"Магистраль" – это твердая структура, которая имеет некоторые параметры сыпучести и влажности. Насыпная плотность обычно рассчитывается из соотношения между массой твердых частиц в песке и массой, которую имела бы смесь, если бы вода занимала все пространство грунта.

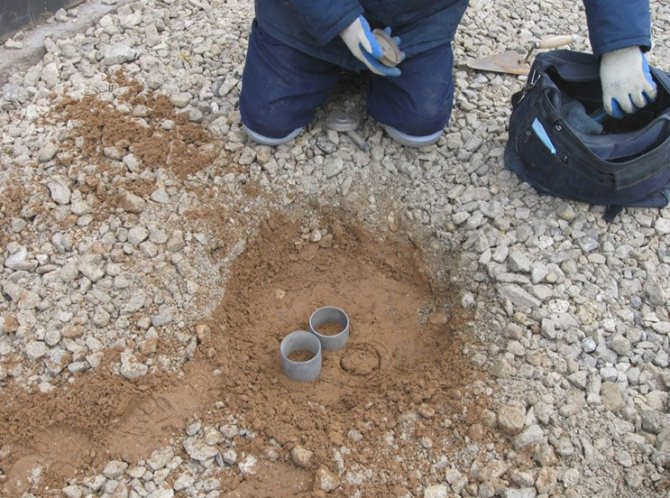

Лучший способ определить плотность карьерного, речного, строительного песка – провести лабораторные испытания на основе нескольких образцов, взятых из песка. Во время испытания почву поэтапно уплотняют и добавляют влагу.Это продолжается до тех пор, пока не будет достигнут стандартный уровень влажности.
По достижении максимальной плотности определяется коэффициент.
Типы
В строительных работах используются различные типы балласта. Они подразделяются на несколько типов:
- щебень, произведенный из гранита;

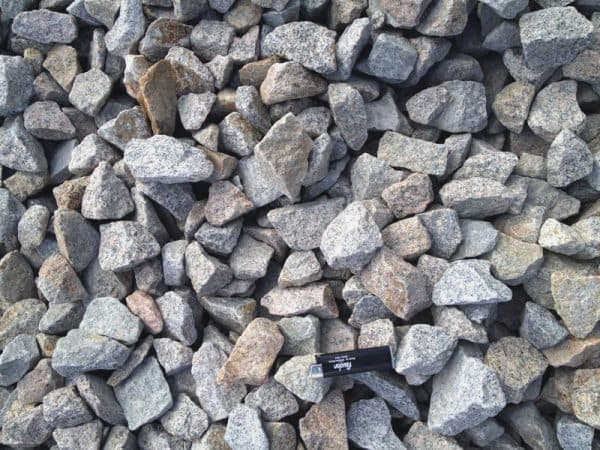

гранитный 20 40
- щебень или щебень произведенный из каменного материала;
Гравий
известняк
- Переработанный щебень.
Каждый вид имеет свои характеристики и области применения. Первое, чем они отличаются – это качество; чем выше качество, тем выше стоимость балласта.
Переработанный продукт является самым дешевым из-за способа его производства. Он изготавливается из старых кусков использованного бетона или асфальта и кирпичной крошки.

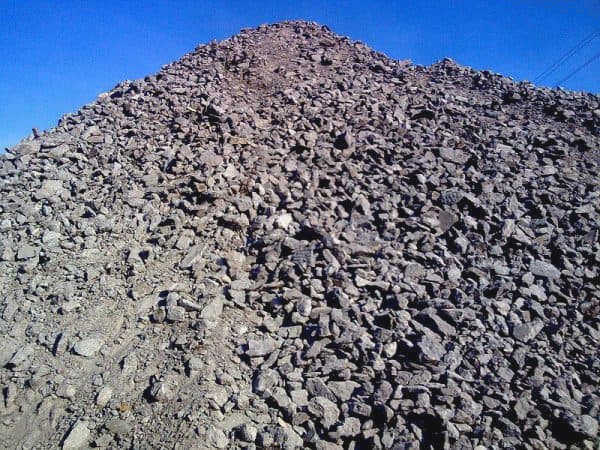

Переработанный
Гранитный балласт имеет высокую цену и качество. По этой причине он в основном используется при строительстве высоких зданий и прокладке железнодорожных путей.

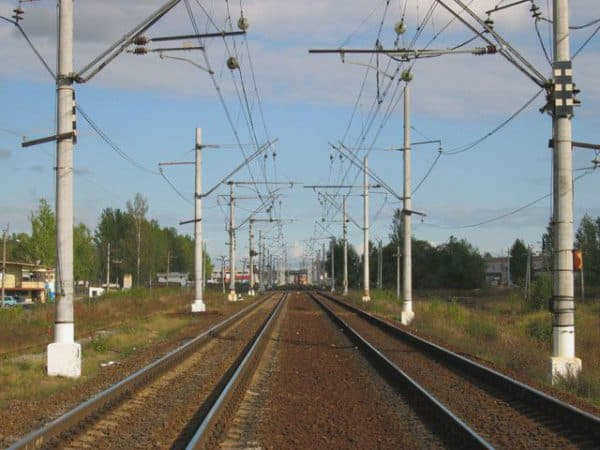

Железнодорожная насыпь
Этот тип балласта используется в любом строительстве, где качество имеет большое значение.
Каков коэффициент уплотнения каменного балласта?
Этот коэффициент является безразмерной величиной, которая показывает степень уплотнения и, следовательно, уменьшения визуального объема балласта во время транспортировки или строительных работ.
Значение этого параметра зависит от материала щебня и колеблется от 1,05 до 1,52. Если взять в качестве примера щебень гранитной породы, то среднее значение составляет 1,1.
Помимо фактического объема и степени уплотнения, необходимо учитывать внешние факторы, такие как температура и влажность воздуха и почвы.
Типы и свойства
В строительстве могут использоваться различные виды каменного балласта, ассортимент которых сегодня достаточно велик, но их свойства также существенно различаются.
В зависимости от типа горной породы различают основные группы сырья:
- гравий
- известняк;
- гранит;
- вторичный.
Гранит – самая твердая горная порода, поскольку это материал, который остается после остывания магмы. Из-за высокой прочности породы он трудно поддается обработке. Он производится в соответствии с ГОСТ 8267-93.
Щебень 5-20 мм широко распространен, так как его можно использовать практически для всех видов строительных работ.

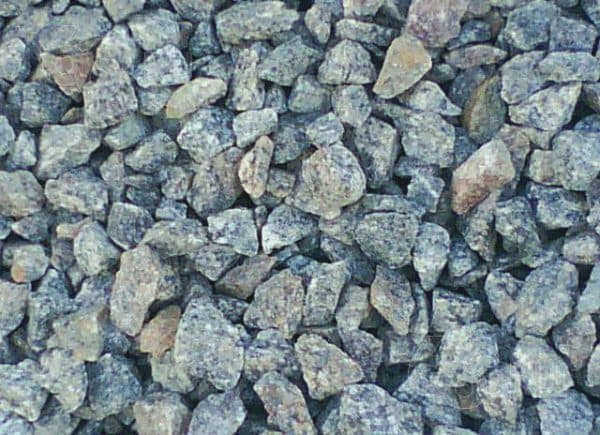

Гранит
Разновидность щебня является более рыхлой.Соответственно, коэффициент уплотнения щебня выше. Он производится путем дробления горных пород и поэтому дешевле, но и менее прочен.
Читайте также материал о плотности гравия.

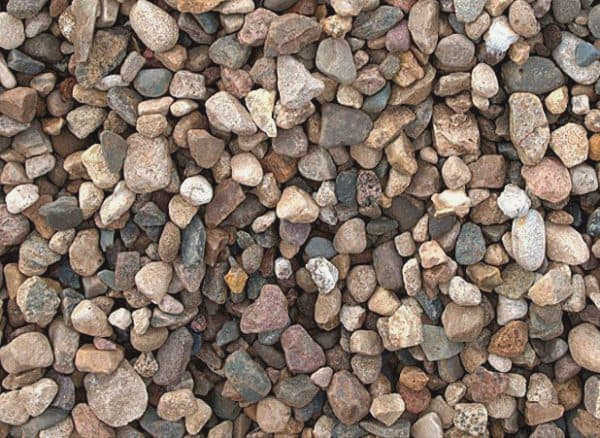

Гравий
Известняковый вариант является остатком осадочных пород.
Этот материал является одним из достаточно дешевых вариантов, так как готовится из известняка, но качественные характеристики также невысоки.

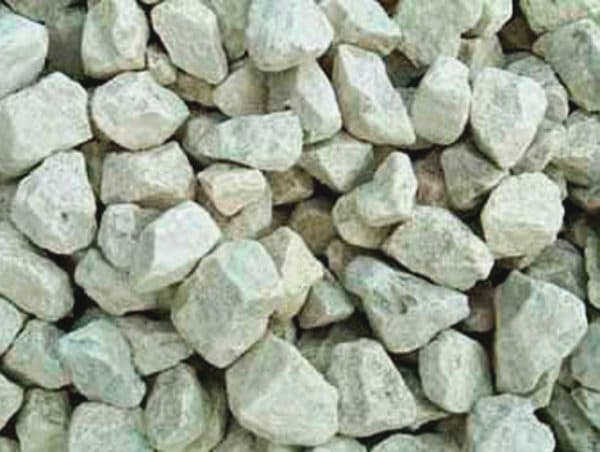

Известняк
Вторичный щебень – это отходы строительных работ, то есть остатки асфальта, кирпича, бетона и т.д.
Естественно, такой щебень самый дешевый, и часто его можно получить бесплатно.
Почему важно знать коэффициент уплотнения по ГОСТу?
Коэффициент уплотнения регулируется СНиПом, а также ГОСТом, который определяет соответствующие рекомендуемые параметры плотности.
По этим значениям можно определить, насколько можно уплотнить щебень, то есть уменьшить физический объем материала.
В этом случае уплотнение осуществляется преднамеренно (например, с помощью виброплиты) и непреднамеренно (во время транспортировки). Обычно это значение варьируется между 1,05 и 1,52.

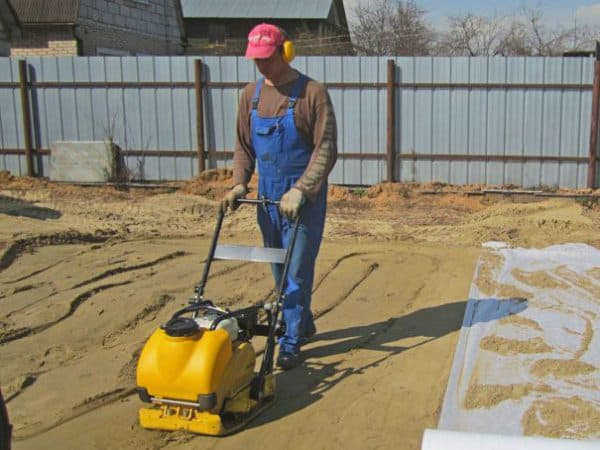

Уплотнение с помощью виброплиты
В нормативных документах указывается коэффициент уплотнения Песок, каменный балласт в соответствии с ГОСТ:
- песчано-гравийная смесь – 1,2;
- песок – 1,15;
- керамзит – 1,15
- щебень из гравия – 1,1;
- грунт – 1,1 (1,4).
На практике существует несколько причин для определения коэффициента:
- используется для расчета количества материала, который необходимо закупить. Такой подход позволяет избежать дополнительных затрат на приобретение дополнительного балласта или партий материала;
- этот показатель также используется для определения того, каким будет уровень при уплотнении щебня с помощью виброплиты. Он также используется для определения того, насколько сильно будет оседать уровень.
Формула для определения необходимого количества материала выглядит следующим образом:
Объем заполняемой формы (м3) * Удельный вес (кг/м3) * Коэффициент уплотнения.
Основываясь на этих цифрах, можно надежно определить количество используемого материала, но при этом необходимо учитывать некоторые нежелательные влияния: остатки шлака в зоне рассеивания, возможно, несколько меньший вес поставляемого материала. Поэтому поэтому необходимо рассчитать небольшой зазор.
Существуют специальные таблицы с усредненной информацией о весе щебня в зависимости от фракции. Например, в 1 м3 гравия 0-5 мм содержится примерно 1,5 т, и для расчета коэффициента уплотнения гравия 40-70 можно использовать приблизительный вес 1,47 т/м3.
Контроль уплотнения и его основное назначение
Расчет и учет интенсивности уплотнения оправдан не только в узких областях строительства, точные данные необходимы во всех сферах бизнеса и коммерции, связанных с использованием песка. Коэффициент уплотнения важен для всех сыпучих материалов, особенно для грунта, песка и гравия.
Наиболее точным методом проверки уплотнения является метод взвешивания, но он не распространен из-за отсутствия общедоступного оборудования, способного измерять массу больших объемов сырья. Альтернативой является объемный учет, но в этом случае необходимо рассчитать уплотнение на всех этапах использования песка: после добычи, во время хранения, во время транспортировки, на месте конечного использования.
Сметное измерение
Объем строительных материалов вводится в сметный калькулятор с учетом уплотнения. Применяется коэффициент относительного уплотнения и разрыхления (коэффициент потребления).
Расход песка с требуемым коэффициентом уплотнения для обратной засыпки от 0,9 до 1,0 рассчитывается с относительным коэффициентом уплотнения от 1,0 до 1,1, соответственно для шлака от 1,13 до 1,47.
Относительный коэффициент уплотнения для пород с плотностью от 1,9 до 2,2 г/куб. см составляет от 0,85 до 0,95.
Коэффициенты уплотнения и стандарты СНиП
Все строительные работы четко регламентированы законом, поэтому они строго контролируются соответствующими организациями.
Читайте также: Заливка фундамента по частям: преимущества и недостатки
Коэффициенты уплотнения грунта СНиП определены в разделе 3.02.01-87 и СП 45.13330.2012. Мероприятия, описанные в нормативных документах, были обновлены и пересмотрены в 2013-2014 гг. Они описывают уплотнение для различных типов грунта и грунтовых подушек, используемых для фундаментов и сооружений различной конфигурации, включая подземные сооружения.
1.2 Исходные данные для проектирования
Библиотека / Сорочан Е.А. Основания, фундаменты и подземные сооружения / Глава 13 Проектирование искусственных оснований.
Исходными данными для проектирования уплотненных грунтов и для проектирования фундаментов и оснований на уплотненных грунтах являются: требуемая степень уплотнения грунта, деформационные и прочностные характеристики уплотненных грунтов, их расчетная несущая способность.
Необходимая степень уплотнения грунта определяется: назначением уплотняемого грунта и нагрузками, передаваемыми на него от фундаментов и других сооружений; возможностью изменения температурно-влажностного режима уплотняемого грунта; диапазоном естественной влажности грунта, используемого для засыпки сооружения; принятыми и возможными технологическими схемами засыпки уплотняемого грунта и применяемым грунтоуплотняющим оборудованием; климатическими условиями производства работ; способом производства и уплотнения грунта. [7].
Для определения необходимой степени уплотнения грунта с учетом вышеперечисленных факторов проводится комплекс лабораторных исследований, включающий испытания грунта на уплотнение (стандартное уплотнение), а также прочностные и деформационные характеристики грунтов, уплотненных до различной степени уплотнения. По результатам стандартного уплотнения (см. рис. 13.2), максимальная плотность ρd.max
, оптимальная влажность ω0, а также плотность сухого грунта после уплотнения до различных коэффициентов уплотнения и соответствующие диапазоны допустимых изменений влажности.
На основе данных испытаний на сдвиг и сжатие грунтов, уплотненных до различных плотностей, строятся графики зависимости модуля когезии, угла внутреннего трения и деформации от плотности грунта или коэффициента уплотнения грунта (рис. 13.3). По этим графикам определяют необходимую степень уплотнения грунта в соответствии с требуемыми значениями когезии, угла внутреннего трения и модуля деформации уплотненного грунта.
