Прокладка труб в ванной комнате: объяснение скрытого и открытого расположения труб
Вы собираетесь сделать ремонт в ванной комнате и полностью заменить водопроводные трубы? Обычно на их прокладку уходит много времени и денег. Будет обидно, если одна из них протечет или вскоре после этого возникнет более серьезная проблема. Чтобы этого не произошло, полезно не только иметь представление, но и знать основные принципы прокладки труб в ванной комнате.
Многие люди, даже начинающие домашние мастера, готовы выполнить сантехнические работы самостоятельно. И это вполне реально – прокладка труб в ванной комнате или подключенном санузле может быть выполнена самостоятельно, так как новые технологии и материалы делают монтаж и обслуживание инженерных систем намного проще.
В этой статье речь пойдет о принципах прокладки труб в ванной комнате. Мы объясняем различия между скрытой и открытой прокладкой и рассказываем, как построить сеть самостоятельно. Мы представляем тематические фотографии, диаграммы и видеоролики, чтобы помочь вам лучше понять тему.
С чего начать?
Не следуйте примеру тех, кто предпочитает делать все "на глаз". Начните с электрической схемы. Это может показаться ненужным или даже слишком сложным, но, тем не менее, это необходимо.
Она поможет вам определить оптимальное расположение каждого сантехнического прибора, подобрать необходимые детали и компоненты для труб и определить их расход.
Для начала стоит составить список сантехнических приборов, которые будут размещены в ванной комнате. Важно знать, что если туалет и ванная комната в доме раздельные, то план распределения следует составлять для обоих помещений. Это связано с тем, что их соединения взаимосвязаны и не могут быть установлены отдельно.
После составления списка фитингов следует обратить внимание на то, какие трубы должны быть подключены к каким фитингам.

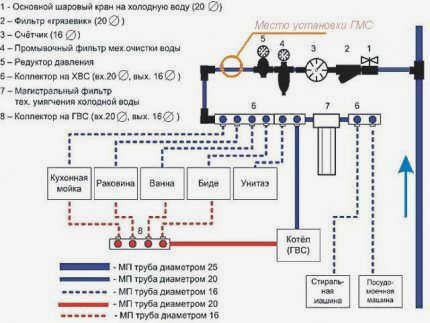

Правильный план трубопровода в ванной комнате должен учитывать сантехнические приборы, запорную арматуру, счетчики и другие компоненты системы (+)
Следующие советы могут оказаться полезными:
- Любой тип ванны или душевой кабины. Подключение холодной и горячей воды и сантехнических приборов.
- Раковина-мойка. Подключена канализация, проточная горячая и холодная вода .
- Биде. Подключен к трубам горячей и холодной воды и канализации.
- УНИТАЗ .. Подключен к холодной воде и канализации.
- Стиральная машина .. Подключение к канализации и холодной воде.
Следующий шаг – нарисовать базовую схему для будущего проекта. Для этого производятся точные замеры помещения и на основе этих замеров рисуется схема. Это должно быть сделано на миллиметровой диаграмме в соответствующем масштабе.
Важность правильного планирования
Система распределения воды в жилых домах – это простая задача. Необходимо подвести воду от центрального стояка (стояков) к каждой точке потребления. Перечень точек потребления значительно варьируется от квартиры к квартире. Упрощенный вариант состоит из нескольких раковин (на кухне и в ванной), а также унитаза и ванны.
Однако сегодняшние реалии заставляют использовать более сложные схемы. Практически в каждой квартире сегодня есть дополнительная бытовая техника, которая также требует наличия проточной воды.
Почти везде есть автоматическая стиральная машина. Все больше домохозяек хотят добавить на свою кухню еще один полезный прибор – посудомоечную машину.
Фотогалерея
Фото из
Водораспределение в жилом помещении предполагает создание системы подачи воды ко всем санитарно-техническим приборам в жилом помещении.
Сеть распределения воды в жилом помещении нуждается только в подключении к стоякам ГВС и ХВС и подключении к точке, пригодной для использования.
Согласно последним правительственным постановлениям, линии подачи ГВС и ХВС в квартирах оснащены счетчиками, установленными за стояками. Если в здание подается только холодная вода, то устанавливается только счетчик ГВС.
В домах, подключенных к централизованным системам ГВС и ХВС, разрешается установка водонагревателя для приготовления воды при отключении централизованного снабжения.
Для того чтобы обеспечить одинаковое давление во всех точках потребления, в настоящее время используются коллекторные системы, согласно которым вода подается к приборам по трубам, проложенным параллельно.
Несмотря на популярность коллекторных систем, тройники все еще используются. В этой системе сантехника подключается последовательно к трубопроводам.
Коллекторная система сложнее и дороже в установке, чем тройниковая. Она почти всегда требует использования оборудования для облегчения потока воды.

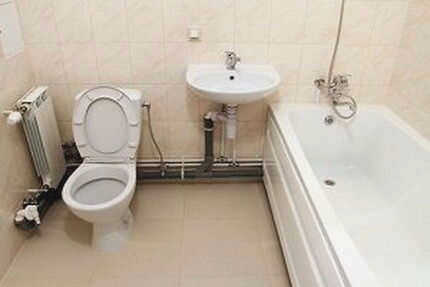

Основные способы прокладки водопроводных труб в жилом помещении
Существует два основных типа распределительных систем жилых домов: магистральная или последовательная и коллекторная. Оба типа имеют свои преимущества и недостатки и поэтому используются в разных ситуациях. Кроме того, иногда имеет смысл комбинировать обе схемы.
Способ №1: Последовательная схема (Т-образная магистраль).
Это самый простой способ проектирования и реализации сантехнической системы в типовой квартире. Такая схема состоит из одной общей трубы, к которой последовательно подключаются все приборы – потребители холодной воды из крана. Таким же образом параллельно монтируется система горячего водоснабжения.
Основная труба должна иметь больший диаметр, чем остальная сантехника, так как в этой системе она выполняет роль коллектора. Для соединения водопроводной системы используются тройники, поэтому такую систему часто называют тройниковой.
Преимущество серийной сантехнической системы в жилище заключается в том, что она очень проста и требует минимальных трудозатрат.
Принцип работы этой системы очень прост как в плане проектирования, так и в плане исполнения. Практически во всех квартирах, построенных по типовым советским проектам, водоснабжение организовано аналогичным образом. Одно из самых больших преимуществ – небольшое количество водопроводных труб. Поэтому и затраты на строительство такой системы водоснабжения будут минимальными.

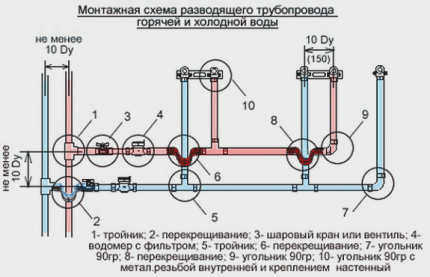

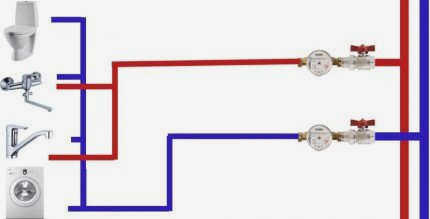

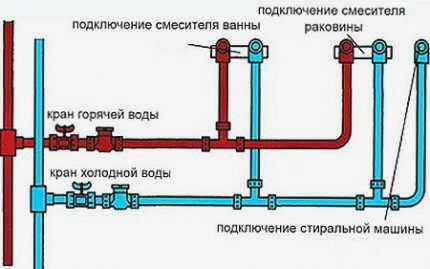

Данная схема достаточно подробно демонстрирует структуру и принцип последовательного расположения труб водоснабжения в квартире, также известного как тройниковая система
Гидравлический расчет системы водоснабжения в квартире
Гидравлический расчет водопроводной сети включает в себя вычисление трех параметров:
- расход воды в отдельных точках трубопроводной системы;
- скорость воды в трубопроводе;
- диаметр трубыДиаметр трубы, при котором перепад давления является приемлемым.
Если напор падает ниже нормы из-за потерь потока в трубе, на водозаборе необходимо установить повышающий насос.
Водопроводные соединения, построенные на тройниках, легче установить и скрыть. Однако последний потребитель воды может не иметь достаточного напора (+).
Нормативный расход воды конкретного типа сантехнического оборудования можно определить на основании его технического паспорта или в обобщенном виде по стандарту 30.13330.2012 (Приложение А1).

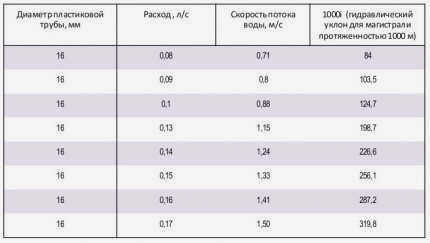

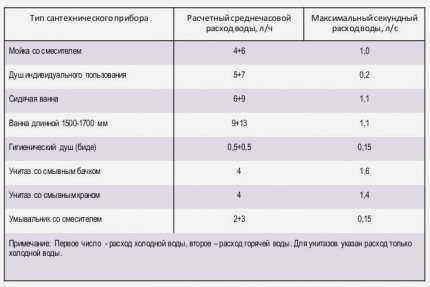

Информация о нормативных расходах из вышеупомянутого приложения применительно к бытовым водопроводным системам приведена в таблице на рисунке.
Чем больше приборов подключено к водопроводной сети и чем чаще они используются одновременно, тем
выше риск недостаточного напора. Это особенно актуально для последовательно соединенных трубопроводов (+).
Поскольку санитарно-техническое оборудование в жилом помещении состоит из одной сети и должно использоваться одновременно, затраты суммируются.
Например, система водоснабжения в жилом помещении включает в себя умывальник, душ и унитаз, которые могут использоваться одновременно. Сложите наибольшие расходы первых двух приборов: 0,15 + 0,2 = 0,35 л/с.
Для унитаза в таблице указан максимальный расход в секунду для смыва, а не для наполнения. Поэтому средний часовой расход для этого сантехнического прибора следует перевести в секунды: 4:3600=0,0011 л/с. Общий секундный расход для трех приборов составит: 0,35+0,0011= 0,3511 л/с.
Расчет диаметров водопроводных труб
Площадь поперечного сечения водопроводной трубы, а точнее площадь поперечного сечения, определяется по формуле:
S=π-r 2 ,
- S – площадь поперечного сечения трубы, м 2 ;
- π – число "пи" с достаточным значением 3,14;
- r – радиус внутреннего сечения, м.
Как правило, для стальных труб значение радиуса равно половине их номинального диаметра (DN). Для пластиковых труб номинальный наружный диаметр и внутренний диаметр обычно отличаются на один градус. Например, в полипропиленовой трубе диаметром 40 мм внутренний диаметр составляет примерно 32 мм.
Простое использование формулы для расчета площади поперечного сечения труб не позволит рассчитать требуемую скорость потока.
Необходимо использовать другую формулу:
Q=V-S,
- Q – расход воды, м 3 ;
- V – скорость потока воды, м/с;
- S – площадь поперечного сечения трубы, м 2 .
Стандарты для внутренних водопроводных труб ограничивают диапазон скорости воды 0,7-1,5 м/с. Если вода движется с большей скоростью, водопроводные трубы будут издавать довольно громкий звук. Определите внутреннее сечение трубы, принимая во внимание максимально допустимую скорость движения воды.
Чем выше скорость движения жидкости в водопроводных трубах, тем больше сопротивление ее движению. I
Если напор в трубах диаметром 16 мм падает из-за недостаточного сечения, то повысительный насос не поможет (+)
Сначала переведем рассчитанный расход воды для раковины, туалета и душа в кубические метры в секунду: 0,3511-0,001 = 0,0003511 м³/с.
Затем рассчитаем минимальную площадь поперечного сечения трубопровода, применив вторую формулу и введя максимально допустимый расход воды: S=0,0003511:1,5=0,000234 м 2 .
1. удобно
Вся информация находится в одном месте. Например, не нужно лезть под раковину, чтобы выключить кран с неисправным напором.
Особенно если в доме только одна беременная женщина или дети. Достаточно просто выключить нужный кран на коллекторе.
2 Надежность
От коллектора до потребителя идет один отрезок трубы без соединений. При использовании качественных труб утечка в стене канализации невозможна. (Однако, если соединения выполнены, например, из полипропилена (пайка), утечка также невозможна).
3. отсутствие перепадов давления
При наличии коллектора и рабочего давления практически отсутствуют перепады давления при одновременном использовании, например, двух моек. Также можно ограничить подачу воды к каждому потребителю. Это возможно, если установлен коллектор с клапанами.
Например, можно ограничить подачу воды к унитазу, если давление в системе слишком низкое. И то, что унитаз будет набирать воду в 2-3 раза медленнее, чем при полностью открытом бачке, ни на что не повлияет.
Недостатки:
1. дороговизна
Это гораздо дороже с точки зрения материалов и труда, если вы вызовете подрядчика. Сюда входит стоимость самих коллекторов, дополнительный метр труб и, самое главное, место, где их можно разместить.

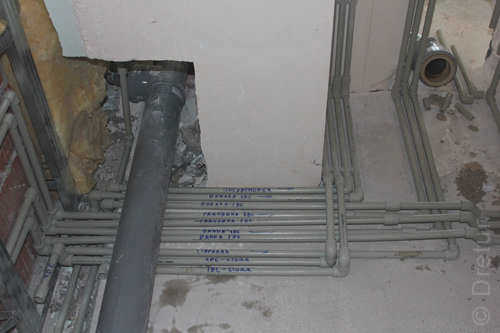

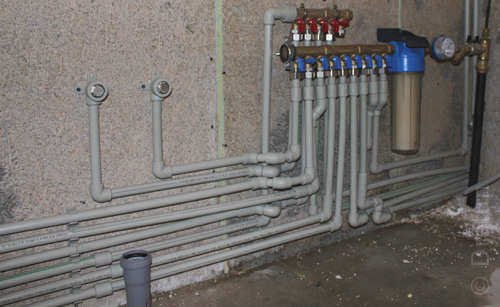

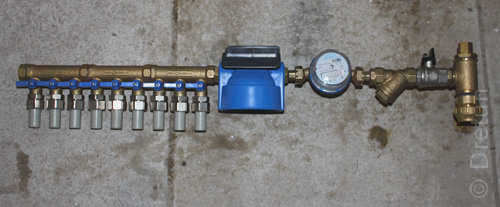

Так выглядит система коллекторов в новой ванной комнате частного дома. Затем трубы были закрыты.

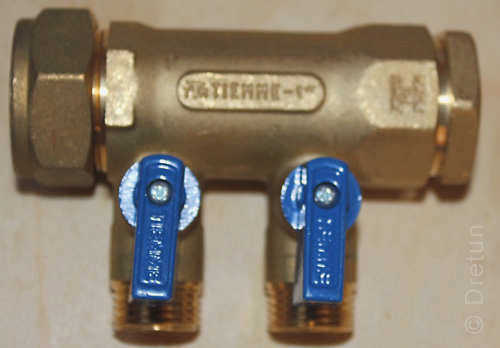

Этот коллектор имеет запорный клапан для каждого ответвления. На выходах установлены несъемные шаровые краны.
Слово "неразборный" означает, что если один из клапанов выйдет из строя, то заменить их по отдельности не получится, будет заменен весь коллектор. (Или его часть от резьбы до резьбы).
С помощью этих коллекторов мы можем только открыть или закрыть выход. Регулировка с помощью этих кранов ничего не даст.
То же самое нельзя сказать о коллекторах с вентильными и регулирующими клапанами.

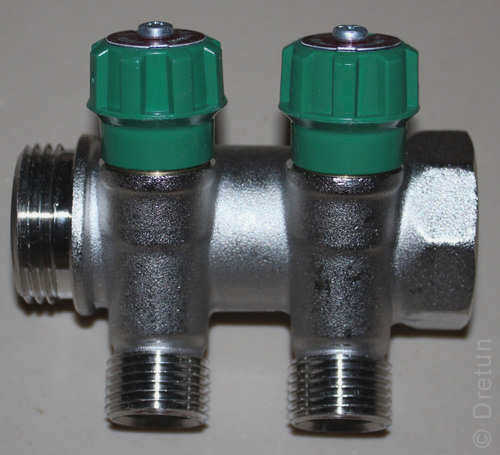

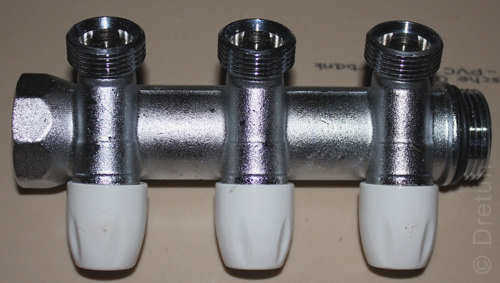

Коллекторы выпускаются с 2, 3 и 4 выходами. С другими я не сталкивался. Коллекторы на необходимое количество выходов собираются из имеющихся на рынке. Например, как на изображении ниже, установлен 5-выходной коллектор. 3+2
Они соединены друг с другом с помощью резьбы. Они уплотняются резиновой прокладкой, как на изображении выше (на конце резьбы имеется резиновое уплотнительное кольцо) – или другими прокладками, например, льняными.
Существуют различные типы коллекторов. С запорными клапанами или без них. С вентильными кранами или шаровыми кранами. Под резьбу или под евроконус.
