Колпаковая печь для отопления дома

Нагрев воды от кухонной плиты помогает значительно повысить эффективность ее работы. Благодаря своим небольшим размерам, плита с циркуляцией воды может обогревать большие площади.

Колокольная плита для отопления дома и ванной комнаты: пошаговая инструкция по изготовлению плиты своими руками + схемы и фото povotovok

Тепло в доме или квартире – это один из самых важных элементов, который создает атмосферу уюта. Существует множество различных систем для отопления дома, и одной из самых популярных является колокольная печь.

Конечно, этот вид отопления существует уже очень давно, поэтому некоторые могут назвать его устаревшим. Тем не менее, колокольная плита для отопления дома довольно распространена, потому что в некоторых домах просто невозможно установить котлы.

Учитывая, что печное отопление давно устарело, колокольная плита является значительно усовершенствованным вариантом печного отопления и используется в банях, коттеджах или частных домах. Сама колокольная плита уже стала национальным символом России, так как русские мастера усовершенствовали конструкцию этого вида отопления, в результате чего появилась новая колокольная плита Кузнецова.

отопительная плита

Обзор

Как работает колокольное отопление?

Прежде чем выбрать эту систему отопления в качестве первого варианта, необходимо понять, как она работает. Конструкция конвекционного нагревателя очень мала, что позволяет продуктам горения беспрепятственно перемещаться.

• Основной особенностью, отличающей этот тип плит от обычных, канальных, является процесс дымоудаления.
• Этот процесс осуществляется путем выталкивания дыма и газа наружу, что позволяет плите выделять гораздо больше тепла.
• Этот способ отвода дыма также снижает риск возникновения пожара и риск выделения угарного газа, который может отравить организм человека.

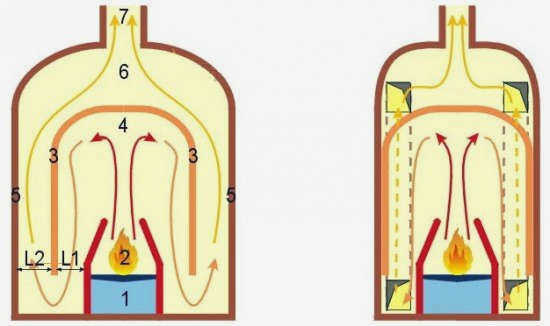

Два вытяжных колпака играют важную роль в конструкции колокольной плиты, что позволяет добиться высокой эффективности.

Это связано с тем, что тепловая энергия может лучше сохраняться. Один отвод (внешний) служит для выхода наружу, а другой – внутренний, что помогает снизить скорость миграции дыма наружу.

Дровяная плита

Основная справочная информация

На протяжении всей истории человечества существовало множество различных моделей дровяных плит. Из них львиную долю составляют конструкции, использующие в своей конструкции принцип вытяжки. Он применяется при строительстве массивных плит, которые могут иметь камеру сгорания и очаг. Этот принцип конструкции также используется при строительстве компактных конструкций. Такие конструкции идеально подходят для небольших домов.

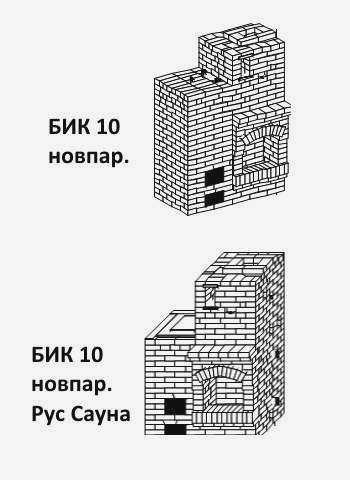

Плита Кузнецова – это миниатюрный, но эффективный вариант. Ее название происходит от имени известного производителя плит. Этот изобретатель тщательно усовершенствовал конструкцию плиты с колокольным принципом работы. Благодаря Игорю Викторовичу Кузнецову этот тип плиты стал популярным в России и многих других странах.

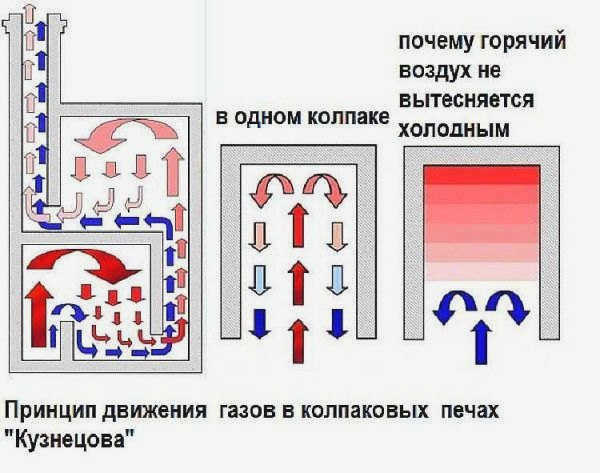

Принцип работы

Компактная плита колокольного типа называется просто "Кузнецов". Продукты сгорания движутся по ней без каких-либо препятствий. Отопительное устройство имеет и другие особенности конструкции. Именно они повлияли на огромную популярность "Кузнецова".

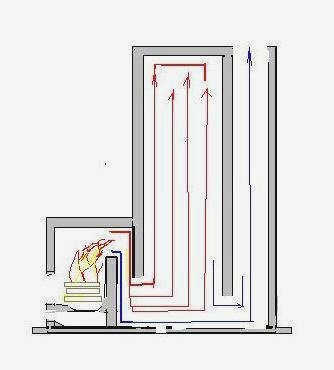

В подавляющем большинстве кирпичных печей происходит прямой нагрев стенки от энергии, образующейся при сгорании топлива. В других моделях тепло передается стенкам от дыма, проходящего по каналам сложной конфигурации.

В конструкциях печей с прямым нагревом на величину теплопередачи влияет толщина кладки. По мере уменьшения этой толщины увеличивается тепловая мощность. Однако такой тип обогревателя требует постоянного наличия большого количества топлива. В противном случае эта большая плита не будет нагреваться должным образом. Когда топливо в ней перестает гореть, конструкция постепенно остывает. В этот момент тепло передается в атмосферу помещения.

Если конфигурация дымохода сложная, печь нагревается более равномерно. Однако к такому типу конструкции предъявляются более высокие требования. В частности, это касается высоты дымохода. Она должна обеспечивать хорошую тягу

Внимание! Если печь имеет сложную конфигурацию узких воздуховодов, в них откладывается больше сажи. Это означает, что их необходимо чистить более тщательно. В связи с этим следует регулярно проверять их проходимость. Засоры чаще всего образуются на изгибах дымовых труб. Если их постоянно не устранять, тяга значительно уменьшается. В плитах этого типа много перегибов.

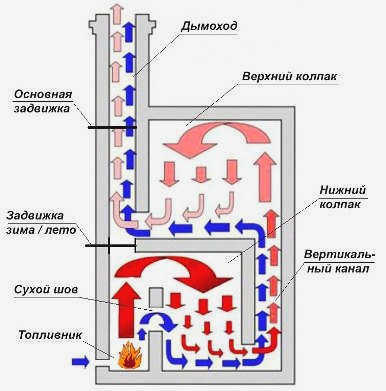

Колокольная плита для отопления дома почти полностью лишена этих недостатков. Имеются два вентиляционных канала, которые соединены между собой. Они соединены между собой. Их наличие повышает эффективность конструкции плиты. Два соединенных между собой канала гораздо лучше аккумулируют тепловую энергию.

Плиточное отопление в частных домах

Существует множество различных типов кухонных плит. Вот лишь некоторые из них:

• чугунные плиты;
• Чугунные плиты для отопления и приготовления пищи;
• Чугунные плиты с камином;
• кирпичные плиты "Шведка";
• Кирпичные плиты для отопления и приготовления пищи;
• русские плиты
• кирпичные плиты
• плиты из голландского кирпича.

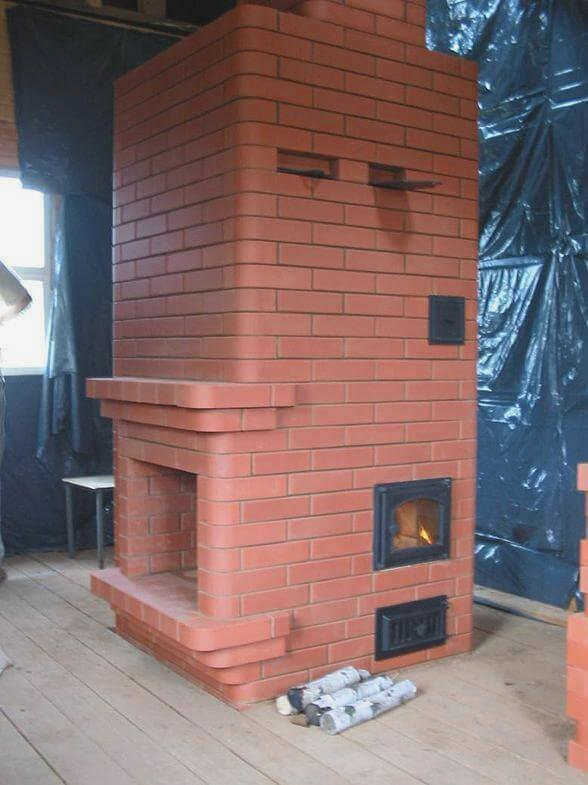

Все эти типы имеют свои преимущества и недостатки. Каждая печь для отопления дома хороша по-своему. Ниже приведен пример классической кирпичной плиты.

Преимущества отопления с помощью кухонной плиты

Чтобы понять необходимость установки плиты для отопления частного дома, важно знать ряд ее преимуществ:

1. Абсолютная автономность Работа и независимость от внешних факторов, таких как перебои с водой, газом или электричеством;
2. Плита способна сохранять тепло в помещении в течение длительного временидаже если огонь в плите уже погас;
3. одновременно с обогревом помещения, плита может одновременно может использоваться для приготовления пищи;
4. экономичность доступность древесины, по сравнению с торфом или углем, в плане покупки топлива и необходимости оплачивать счета за общий газ, электричество и водоснабжение;
5. не перегретый и осушенный воздух;
6. просто приятная атмосфера в доме;
7. простота в эксплуатации: нет необходимости в высокотехнологичном электронном оборудовании.

Недостатки варочного отопления

Помимо преимуществ, у кухонных плит есть и недостатки.

Схемы и конструкции варочного отопления в доме

Плиточное отопление в частном доме делится на несколько типов в зависимости от конструкции камеры сгорания:

• Прямоточное. Такие плиты в основном изготавливаются из кирпича. Принцип их работы заключается в прохождении потока воздуха через зольник, затем через колосниковую решетку, способствуя сгоранию топлива, а затем выходит через трубу, уже в виде дыма. Большим недостатком такой конструкции является очень низкий КПД: большая часть тепла, в буквальном смысле, просто улетает в дымоход. Прямоточные плиты оснащены специальными жалюзи, которые закрываются, когда топливо прогорает и перестает выделять угарный газ. Это позволяет сохранять тепло в течение длительного времени. Для повышения эффективности в каменку при установке можно вставить битое стекло, чтобы дольше поддерживать высокую температуру.
• Канал. Главной особенностью этих плит является система каналов, по которым дым движется и равномерно нагревает всю плиту. Благодаря этому вся конструкция быстрее нагревается и хорошо удерживает тепло. Скорость нагрева зависит от длины каналов и их количества.

• С решеткой. Принцип работы основан на естественном движении вытекающих газов. Они сначала заполняют колокол, где остывают, а затем покидают сам колокол через специальную перфорацию. Благодаря этому плита равномерно и быстро нагревается и долго сохраняет тепло. В отличие от первых двух вариантов, она проста в обслуживании. Сажа легко удаляется из вытяжки через специальное отверстие, тогда как в первых двух случаях приходится чистить дымоход и трубу, что не очень удобно.
• Циркуляция воды. Это не конструкция плиты, а довольно распространенная часть системы отопления, которую можно установить на любую плиту. Все, что вам нужно сделать, это добавить нагревательный бак к очагу или змеевик к дымоходу.

Преимущества колокольной плиты

Если сравнивать колокольную плиту с другими кирпичными аналогами, то она очень устойчива к деформации. Она быстро нагревается и при этом долго сохраняет тепло. Даже если заслонка закрыта неплотно, тепло, выделяемое такой плитой, может сохраняться долгое время.

• Более длительный срок службы;
• Низкое образование сажи и копоти (сгорает почти полностью, превращаясь в золу);
• Эффективность до 80%;
• Легкая конструкция, с которой справится даже начинающий оператор плиты;
• улучшенная система нагрева по сравнению с аналогом с воздуховодом;
• прост и практичен в обслуживании – не требует частой чистки;
• не трескается;
• универсальность установки (в доме, квартире, бане и т.д.)
• большой выбор форм и конструкций;
• нет необходимости учитывать высоту дымохода для обеспечения хорошей тяги;
• высокая скорость горения;
• конструкция позволяет установить большой нагревательный элемент;
• печь нагревается равномерно;
• плита остывает дольше, чем ее кирпичные аналоги.

Основные принципы установки

1. Внутренняя оболочка печи должна быть окружена со всех сторон пустым пространством, так как кирпич сильно нагревается во время работы печи.
2. Расположение источника тепла может варьироваться в зависимости от типа и формы, но всегда должно находиться в нижней части топки.
3. Каждый третий ряд кирпичей должен быть связан металлической проволокой. Это усилит связь и предотвратит дальнейшую деформацию печи.
4. Форма карниза может быть любой.
5. При установке каменки важно помнить, что все металлические детали (колосник, дверца) расширяются под воздействием тепла. Поэтому все эти части отопительной системы должны быть установлены с учетом расширения. Между кирпичом и металлом должен быть установлен огнеупорный уплотнитель.
6. При первом разогреве каменки не следует сразу достигать максимальной температуры. Разогревать банную плиту следует постепенно, начиная с низких температур.
7. После установки банную плиту следует защитить антипиреном.

В настоящее время существует множество разновидностей банных печей, ведь прогресс не стоит на месте. Сам Кузнецов был только началом этого нового вида отопительной системы, а его подражатели по всему миру уже вносят усовершенствования и работают над улучшением плиты. Конечно, гораздо проще построить плиту, когда дом еще находится в стадии строительства. Однако часто люди задумываются о размещении такого отопительного прибора уже после возведения стен. В этом случае при проектировании необходимо учесть высоту балок, расположение перегородок, крыши и т.д.

Если каменка устанавливается во время строительства дома, то лучше установить ее таким образом, чтобы она обогревала 2-3 комнаты одновременно.

Физически невозможно описать инструкции по укладке для всех типов колокольных плит, поэтому в этой статье мы приведем классический пример установки колокольной плиты своими руками. Внимательно следуя нашим инструкциям, вы обязательно сможете собрать надежную, красивую и функциональную плиту.
