Распределительный коллектор своими руками

Распределительные коллекторы

Прежде чем перейти к подробному объяснению того, как сделать распределительный коллектор своими руками, давайте сначала обсудим, почему он должен быть установлен в 90% котельных и какие последствия может иметь отсутствие распределительного коллектора в котельной.

Основная проблема систем отопления

Основная проблема систем отопления – это голодание. Это происходит потому, что несколько отопительных контуров подключены к одной трубе с диаметром подключения к котлу, который зачастую составляет 25 мм. Это приводит к засорению системы и недостатку теплоносителя для отопительных контуров. Результатом является голодание системы отопления.

Теплоноситель в системах отопления – это именно та среда, которая аккумулирует тепло (теплоемкость теплоносителя), а тепло в теплоносителе транспортируется по системе труб от источника тепла к потребителю тепла. Проще говоря, тепло, накопленное в теплоносителе за счет его нагрева в котле, транспортируется по трубам к радиаторам или другим потребителям тепла.

Именно поэтому количество теплоносителя в нашем случае имеет решающее значение. И если у нас нет достаточного количества теплоносителя, то у нас нет достаточного количества тепла. Поэтому система отопления голодает.

Некоторые люди начинают устанавливать дополнительные насосы, регулирующие клапаны и так далее, не понимая непреложной истины: количество тепла пропорционально количеству теплоносителя. А как можно отвести тепло, если его просто не хватает? Никто не знает. Поэтому, Очень важным аспектом распределения тепла является правильный расчет котельной, количества котлов, количества отопительных контуров и диаметров труб, которыми все это соединяется.

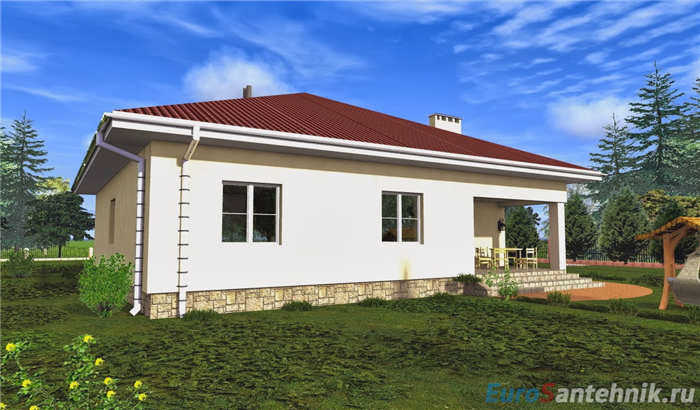

Возьмем для примера небольшой дом площадью 100-150 квадратных метров. В таких домах основным котлом часто является настенный газовый котел. Как выбрать диаметр труб для подключения контура отопления, если настенный котел имеет подключение ¾ дюйма.

В этом случае необходимо подключить два контура отопления и один контур косвенного водонагревателя с диаметром подключения 1". Здесь даже студенту понятно, что мы имеем в несколько раз больший диаметр потребителей по отношению к диаметру котла. Поэтому многие подключают к котлу два или три отопительных контура, используя трубу диаметром 25 мм. Таким образом, теплоносителя и тепла не хватает, и люди начинают жаловаться, что котел плохой, системы плохие, трубы плохие и сантехника тоже плохая.

Конструкция и назначение

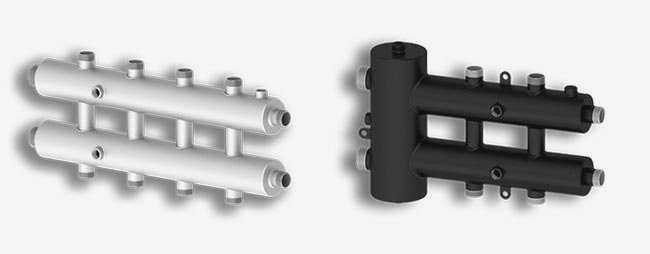

Коллектор представляет собой объемную расческу.

Он работает следующим образом:

Вода поступает внутрь;
Через специальные отводы она рассеивается по трубам.

Коллектор работает аналогичным образом, собирая остывшую воду из нескольких труб в одну, а затем перенаправляя ее в общий котел. К такому узлу можно подключать различные радиаторы, независимо от их технических характеристик.

Размер коллектора зависит от количества подключенных к нему контуров – труб. В подавляющем большинстве случаев наибольшее количество контуров – 12. Тогда коллектор состоит не из одной гребенки, а из двух, каждая из которых имеет 6 контуров. Если требуется большее количество контуров или один, а не пара контуров, некоторые производители изготавливают коллекторы на заказ.

Принцип работы

Коллектор может быть подключен как к классическим радиаторам, так и к напольному отоплению. Разница будет только в расположении коллектора, а не в принципе работы. В каждом случае для распределения потока воды по всем радиаторам используется система коллекторов, что достигается за счет особой конструкции коллектора и последующего подключения к нему труб.

Важным ограничением является необходимость поддержания температуры. Она не должна существенно меняться по мере поступления в трубы. Например, для напольного отопления достаточно температуры 40-50 градусов, а для радиаторов – 70-80 градусов. Коллектор должен быть рассчитан как минимум на такую температуру. Если одновременно подключены радиатор и теплый пол, должна быть возможность разбавить горячую воду холодной или иным образом снизить температуру ниже без ущерба для общего потока.

Типы коллекторов

Прежде чем рассмотреть типы комбинаций, упомянем, как они могут использоваться в системах нагрева горячей воды в частных домах и квартирах:

Распределение и регулирование температуры воды в контурах напольного отопления, сокращенно ТП;
Распределение теплоносителя к радиаторам с помощью лучевой (коллекторной) системы;
Общее распределение тепла в большом жилом доме со сложной системой отопления.

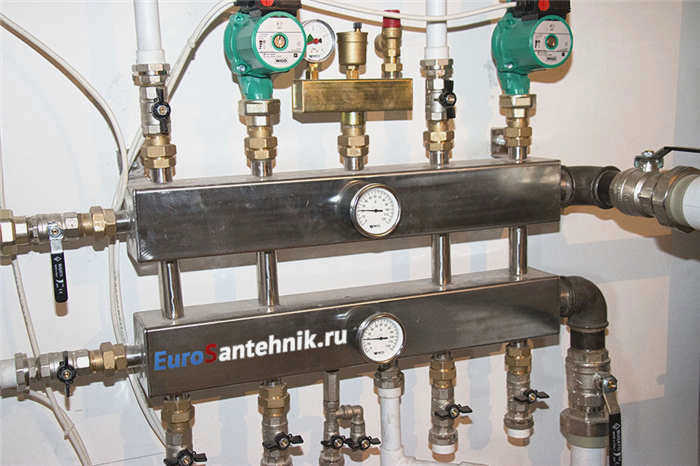

В загородных домах с разветвленной системой отопления коллекторная группа включает в себя так называемую гидроструну (иначе называемую теплогидравлическим разделителем). По сути, это вертикальный коллектор с 6 выходами: 2 – от котла, два – к гребенке, один верхний для удаления воздуха, а из нижнего отводится вода.

Дополнение. Существуют каскадные коллекторы с большим количеством патрубков, в которых отопительные контуры подключаются напрямую. Коллектор коллекторного типа в этом случае не используется.

Теперь о типах коллекторов:

Специальные коллекторные блоки из латуни, нержавеющей стали или пластика используются для ограничения температуры воды, управления потоком и балансировки контуров напольного отопления. Присоединительный размер основной трубы отопления (на конце трубы) составляет ¾ или 1 дюйм (DN 20-25), коллекторов – ½ или ¾ соответственно (DN 15-20).
В лучистых контурах используются те же комбинации, что и в системах напольного отопления, но с меньшей функциональностью. Разница объясняется ниже.
Для распределения теплоносителя по дому используются большие стальные коллекторы с диаметром подключения более 1" (DN 25).

Коллекторные группы заводского изготовления стоят недешево. Из экономических соображений домовладельцы часто используют полипропиленовые трубы, спаянные своими руками, или берут дешевые коллекторы для систем водоснабжения. Теперь мы изложим проблемы, связанные с установкой бытовых коллекторов.

Установка коллектора для напольного отопления

Температура теплоносителя, подаваемого в контуры напольного отопления, не должна превышать 50 °C; оптимальное распределение температуры – 40/30 °C. Если поверхность пола нагревается выше 30 °C, в помещении становится душно и некомфортно.

Только газовые котлы способны поддерживать температуру выше 40-50 °C, что влечет за собой падение КПД. Для того чтобы эффективно использовать газ или другой энергоноситель, необходимо нагреть воду до 60 градусов, а затем снизить температуру на входе в контур ТП. Это одна из основных задач коллектора, который состоит из следующих компонентов:

сам коллектор – 2 отдельные трубы (подача и обратка) с кронштейнами для настенного монтажа;
термостатические клапаны под давлением с трубными соединениями "евроконус";
расходомеры (ротаметры) со шкалой 0,5…5 л/мин;
клеммные колодки с автоматическими воздушными и дренажными клапанами;
индикаторные термометры
запорные шаровые краны;
байпасная линия с перепускным клапаном.

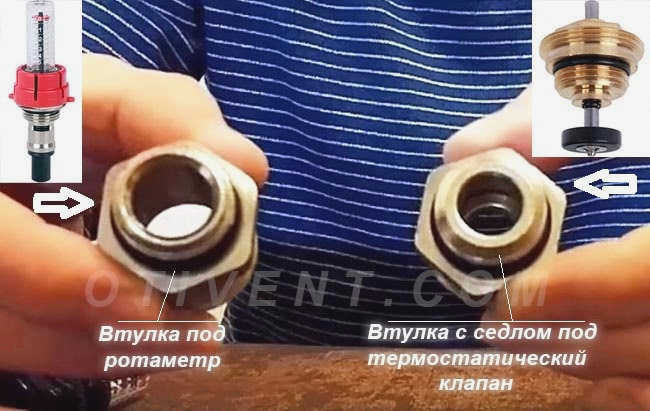

Ротаметры и клапаны давления вкручиваются в специальные гнезда на коллекторе, которые закрываются пластиковыми крышками. Вентили с дренажными клапанами вкручиваются в торцы труб коллектора с одной стороны и в блоки термометров и клапанов с другой стороны. Байпасы устанавливаются в зависимости от конструкции коллектора.

Внимание. Обычно расходомеры располагаются в подающем трубопроводе, а термостатические клапаны – в обратном. Однако существуют и другие модели коллекторов с расходомерами на обратке. Если трубы коллектора перепутаны, то вместо расходомеров нельзя повернуть вентили – внутренняя форма гильзы другая.

За термометрами находятся шаровые краны, затем циркуляционный насос и смесительный узел. Каждый компонент коллекторной группы следует рассматривать отдельно.

Как построить распределительный коллектор своими руками

Проектирование распределительного коллектора основывается на количестве отопительных контуров в системе. Оцените, где расположен отопительный котел, какие входные и выходные патрубки он имеет и сколько отопительных или промежуточных контуров будет задействовано в системе отопления. Возможно, вы планируете увеличить количество контуров в доме, например, добавить еще одну комнату в следующем году. Солнечные коллекторы, тепловой насос и другие приборы также могут быть подключены к распределительной системе. Вы также должны рассмотреть все системы распределения тепла, включая напольное отопление, радиаторы, фанкойлы и т.д.

Нарисуйте схему нашей системы отопления, учитывая, что каждый контур имеет трубу подачи горячей воды и обратную трубу.

При проектировании системы не забудьте определить расположение дополнительного оборудования, такого как расширительный бак, автоматический клапан подпитки, клапаны слива и наполнения, группа термостатов и т.д.

Пространственное проектирование, т.е. определяем, где и откуда трубы будут подключены к нашему распределительному коллектору. Практика показывает, что на концах коллектора обычно располагаются соединения с твердотопливным котлом и косвенным нагревом. Если в системе есть настенный газовый или электрический котел, то он будет подключен сверху или с торца.

На основе имеющейся информации нарисуйте будущий коллектор. Удобно использовать лист бумаги с размерами. Расстояние между трубами должно быть не менее 10 сантиметров, но и не более 20 сантиметров. Для одного отопительного контура расстояние между подающим и обратным патрубком должно быть не менее 10 сантиметров. Желательно, чтобы группы соединений для одного отопительного контура визуально выделялись.

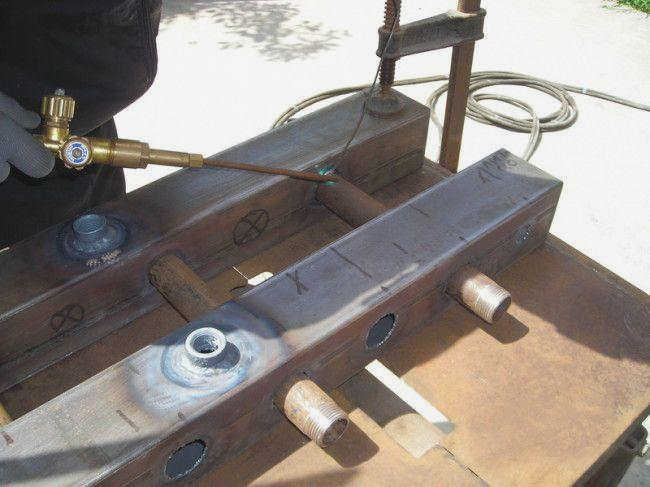

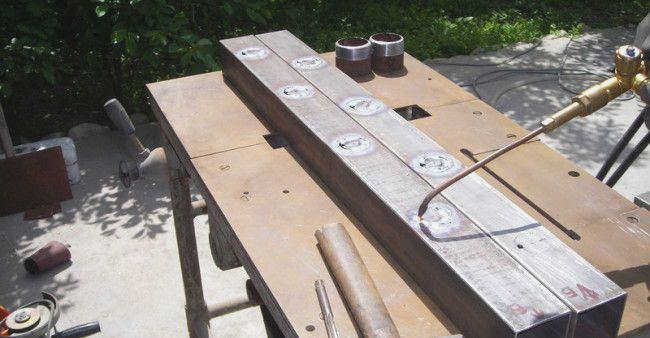

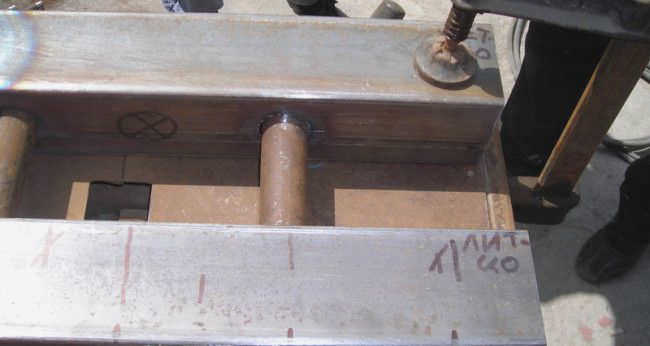

Создание коллектора

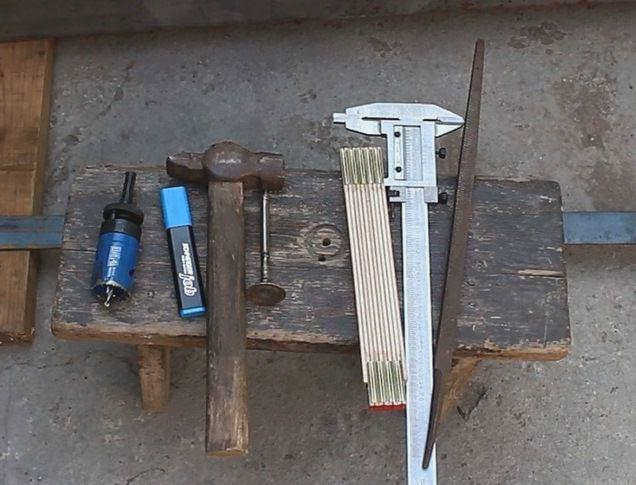

Рассчитайте количество материалов, необходимых для изготовления коллектора. Проще всего это сделать с помощью электронной таблицы Excel. Эта программа также может быть использована для расчета стоимости материалов, необходимых для создания устройства. Закупите необходимое сырье и подготовьте инструменты для самостоятельного изготовления.

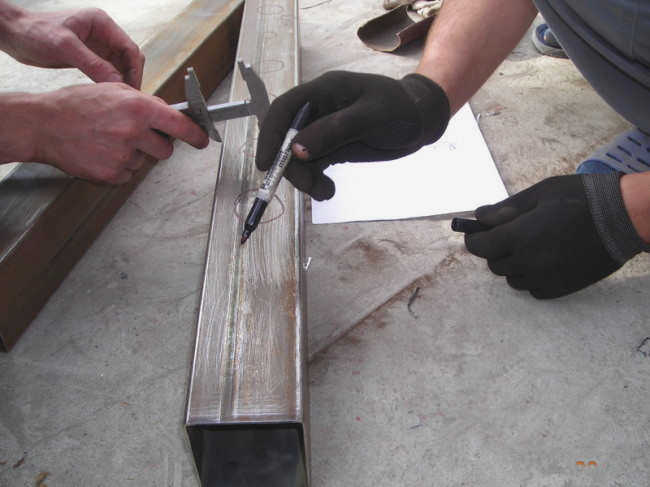

Исходным материалом для основных частей коллектора будут трубки с обычным или квадратным сечением. Сделайте на них необходимую разметку с помощью штангенциркуля, линейки и зачистного железа.
