Как сверлить шуруповертом?
При сборке мебели из ДСП используются специальные крепежи – еврошурупы, которые устанавливаются с помощью заранее просверленных отверстий определенного размера. Давайте разберемся, как просверлить отверстия под шурупы и что для этого может понадобиться. Отверстие сверлится в толщине одной детали и в поверхности другой, которые соединяются под прямым углом.
Из-за конструкции шурупа он должен иметь разный диаметр по всей длине. Он имеет основную часть с резьбой и гладкую шейку. Для резьбового стержня необходимо просверлить углубление меньшего диаметра, а для шейки – большего диаметра.
Эти крепежи имеют коническую головку с фаской, для которой заранее готовится место. Детали могут быть просверлены различными способами.
Какие сверла необходимы для евровинтов?

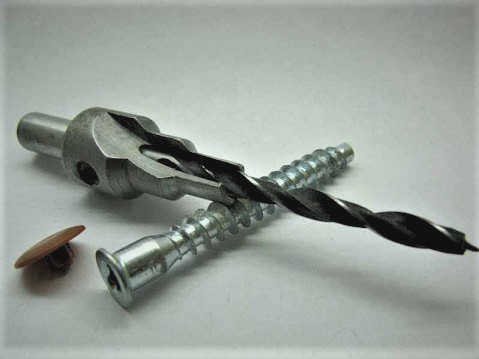

Для того чтобы сделать углубление правильной геометрической формы, требуется специальное сверло. Этот инструмент стандартизирован, поэтому при необходимости его можно заменить изделием другого производителя.
Отвертка разработана таким образом, чтобы обеспечить максимальную поверхность контакта с корпусом детали, что значительно повышает прочность соединения. Один конфирматный винт может заменить 4 стандартных винта такой же длины.
Эти крепежи используются при сборке мебели из деревянных деталей, ДСП, МДФ. Сверление вызывает высокую нагрузку на инструмент, поэтому следует использовать принадлежности с твердостью от 61 до 64 по шкале Роквелла. Размер зависит от диаметра отверстия и материала.
Особенности конструкции и преимущества использования

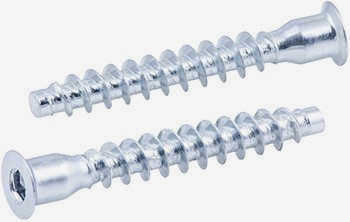

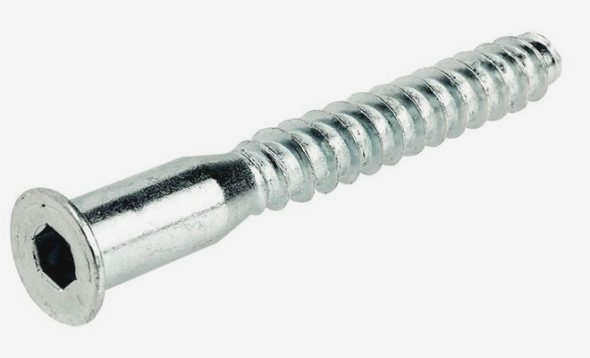

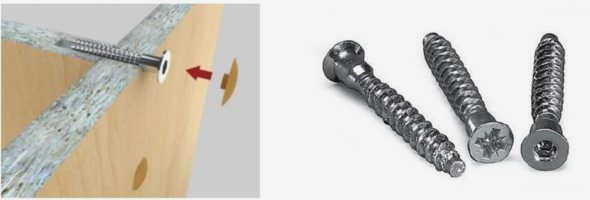

Шурупы представляют собой винты с потайной головкой, которые имеют два типа шлицев. Благодаря этим шлицам евровинты можно закручивать как четырехгранной отверткой, так и шестигранной. Хвостовик такого винта имеет тупой конец, а его рабочая часть – широко выступающую резьбу. Нижняя резьба предназначена для вкручивания в предварительно просверленное отверстие, поэтому она коническая и зубчатая. Под головкой евровинта они имеют гладкую поверхность (без резьбы).
Важные части шуруповерта
Все евровинты имеют защитное покрытие из цинка, латуни или никеля и изготавливаются из высококачественной углеродистой стали. Использование этой стали придает евровинтам высокую пластичность, благодаря которой они гнутся, но не ломаются. Высокая пластичность шурупов гарантирует, что их можно легко извлечь из мебели, даже если они были установлены неправильно.
Использование винтовых зажимов позволяет соединять детали мебели, изготовленные не только из натурального дерева, но и из обработанной древесины, такой как МДФ и ДСП. По соотношению диаметра наружной резьбы и длины винта этот вид крепежа представлен на современном рынке в следующих размерах: 5×40, 5×50, 6,3×40, 6,3×50, 7×40, 7×50, 7×60 и 7×70 мм. Наиболее популярными являются евровинты длиной 50 и 70 мм и диаметром резьбы 7 мм.
Размеры популярных шуруповертов
Существуют варианты крепежных винтов, которые выпускаются с обычной головкой. При их использовании требуется дополнительная зенковка. Некоторые виды шурупов изготавливаются со специальным зубом под шляпкой. Назначение этого зуба – создание фаски, в которую помещается головка крепежа при монтаже.
Как осуществляется крепление болтов с помощью евровинтов

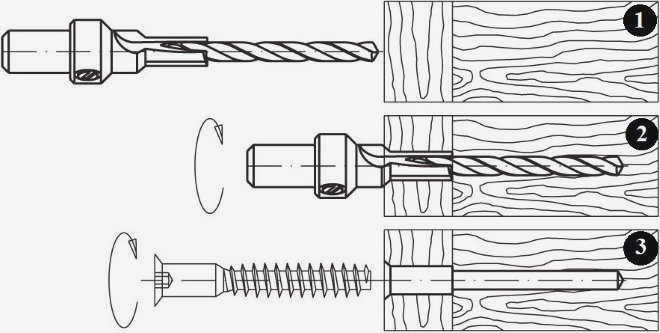

Использование еврошурупов требует некоторого опыта работы с этим видом крепежа и знания соединяемого материала. Для сверления самореза используется инструмент диаметром 4,5-5 мм. Лучше всего использовать дрель со ступенчатой фрезой, которая позволяет сразу снять фаску под положение головки шурупа. Используя такой инструмент, можно получить готовое отверстие за один проход. В этом случае дрель создает идеальную поверхность для головки шурупа, но не сверло, которое при удалении может оставить брызги на краях отверстия (но это будет закрыто позже шляпкой шурупа).
Последовательность установки евровинтов
Евровинты, по сравнению с другими видами крепежа, обеспечивают более надежную фиксацию соединяемых деталей. Это объясняется более широким расположением резьбовых частей, которые прочно входят в материал. Шурупы монтируются вручную, с помощью электродрели с подходящими гнездами или с помощью отвертки. Для неопытных пользователей предпочтительнее ручной монтаж, чтобы в случае чрезмерного сопротивления винта его можно было в любой момент извлечь из соединяемых предметов мебели.
Размеры шурупа
Необходимые размеры обычно определяются по наружной резьбе.
Недостатком является то, что крепление не обнажено, плоская головка видна.
При сборке мебели используется отвертка 6,4*50.

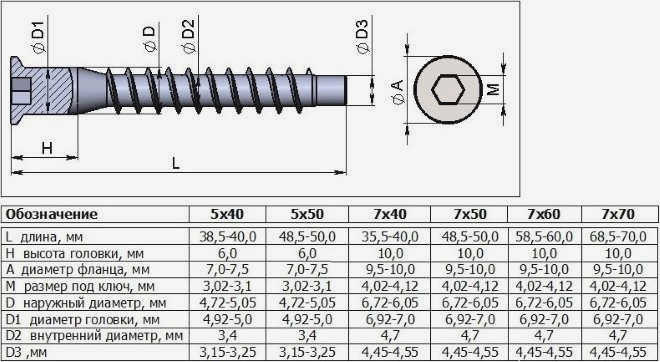

Наиболее распространенные размеры евровинтов:
- длина: 40 (миллиметров), диаметр резьбы: 5 (миллиметров);
- длина: 50 (миллиметров), диаметр резьбы: 5 (миллиметров)
- длина: 40 (миллиметров), диаметр резьбы: 6,3 (миллиметров)
- длина: 40 (миллиметров), диаметр резьбы: 6,3 (миллиметров)
- длина: 40 (миллиметров), диаметр резьбы: 7 (миллиметров)
- длина: 50 (миллиметров), диаметр резьбы: 7 (миллиметров)
- длина: 60 (миллиметров), диаметр резьбы: 7 (миллиметров)
- длина: 70 (миллиметров), диаметр нити: 7 (миллиметров)
Стоимость по отношению к каждому изделию – копейки.
Нет смысла покупать это сверло для "разового" использования.

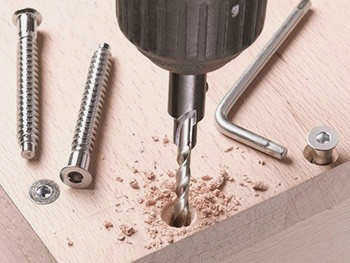

Самое главное здесь – соблюсти все размеры. Иначе мортира выпадет или, наоборот, порвет ДСП, и вы испортите мебель. Сверло Confirm также делает углубление для шляпки. Отверстия делаются строго по разметке, сверло необходимо держать параллельно поверхности. Сзади следует подложить кусок ДСП или фанеры, чтобы предотвратить раскалывание. Важно: При сверлении в торце заготовки сверло должно быть перпендикулярно торцу заготовки, иначе сверло будет уходить в сторону и заготовка будет разрушена. При сверлении в пластине заготовки важно, чтобы сверло было перпендикулярно заготовке. Чтобы избежать выпадения сверла, используйте обычное шило. С его помощью сделайте небольшой надрез в пластине и торце. После соединения (стягивания) двух частей их можно отрегулировать с помощью резинового молотка.
ВИДЕО: КОНФЕРМАТ

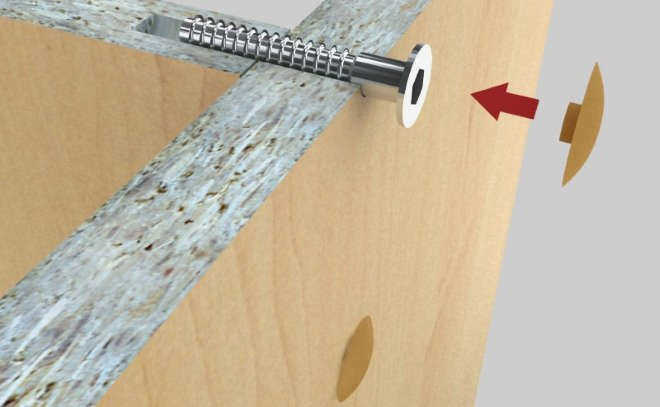

Современная мебель из ДСП и МДФ часто собирается с помощью шурупов, также известных среди мебельщиков как евровинты или еврошурупы. Перед тем как их вкрутить, в плитах просверливают отверстия, причем отверстия сверлятся в соответствии со строгими параметрами. Процесс подготовки этих отверстий и является темой данной статьи.

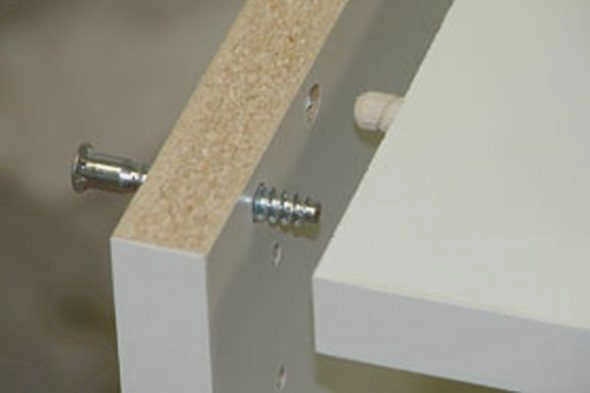

Отверстие сверлится в толщине первого элемента и в торце второго элемента, которые соединены под прямым углом друг к другу. Отверстие должно иметь ступенчатый перепад диаметров по всей своей длине. Это обусловлено конструктивными особенностями евроболта. Его вал состоит из цилиндрической гладкой шейки и основной резьбовой части. Резьба просверлена до меньшего диаметра, а шейка – до большего. Крепеж также имеет коническую головку в форме усеченного конуса, для которой подготовлено гнездо. На практике используются две техники сверления.
Сверление в плоскости заготовки
Разметьте поверхность заготовки (0,8 см от края и 5,0-10,0 см вдоль края) и отметьте место шилом, чтобы сверло не начало ходить. При сверлении следите за тем, чтобы сверло было абсолютно перпендикулярно поверхности заготовки. Чтобы при сверлении отверстия задняя часть детали не была сколота, подложите под ненужную деталь кусок ДСП.
Просверлив отверстие в детали, удалите кусок ДСП и подложите под деталь что-нибудь потолще, чтобы деталь была нагружена, затем продолжите сверление отверстия для шейки и головки винта.
Сверление отверстий в лицевой стороне компонента
Как и при любом сверлении, самое важное правило – сверло должно быть абсолютно перпендикулярно заготовке. Сверление в торце детали еще сложнее и должно выполняться с особой осторожностью, так как в противном случае сверло может соскользнуть и повредить деталь.
При сверлении отверстия в торце детали из ДСП сверло необходимо вытащить, чтобы в отверстии не застряла стружка.
Использование корончатого сверла

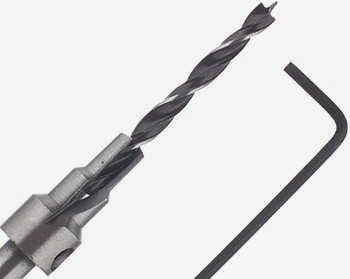

Быстро, аккуратно и точно подготовьте углубление для мебельных евроразъемов с помощью специальной фрезерной насадки. Она имеет гребенчатую конструкцию, что позволяет сразу же приступить к работе.

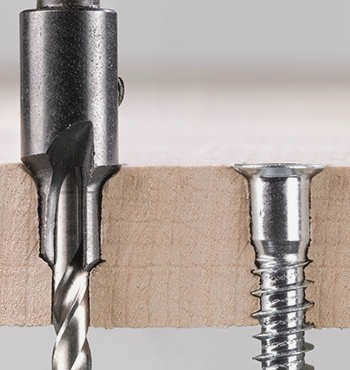

Дополнительным преимуществом использования фрезера является то, что он снимает фаску с потайной головки еврошурупа. Деталь имеет острый наконечник, поэтому при сверлении она не смещается в сторону, обеспечивая высокое качество и точность. Этот специализированный инструмент предназначен для профессиональных задач и больших объемов работ.
Размер отверстия под шуруп
Перед разметкой отверстий и их сверлением важно точно знать, какого размера отверстие потребуется для крепежа. ГОСТа на евровинты не существует, они изготавливаются по европейским стандартам и представлены в разных размерах, от 5*40 до 7*70 мм.
В мебельной промышленности чаще всего используется крепеж размером 6,4*50 мм. Для его установки и подготовки полости используются инструменты размером 4,5 и 7,0 – для резьбовой части и для гладкой утолщенной шейки.
Если используются евровинты других размеров, необходимо соблюдать следующее соотношение – параметры резьбового пространства должны быть равны телу без высоты гребенки. Например, для шуруповерта 5,0 мм используется головка 3,5 мм.
Обрабатываемые заготовки должны быть прочно зажаты струбциной или другим приспособлением, чтобы исключить их перемещение во время работы. Для соблюдения точности заготовки должны быть размечены с необходимыми припусками. Если используется электроинструмент, необходимо проверить его положение.
