Как и чем подключать кабели
Помимо клемм, электрики используют и другие способы подключения электрических кабелей. К ним относятся:
- пайка – используется, когда есть уверенность, что разъем не нагреется;
- сварка – отличный вариант, но требующий специального оборудования;
- обжимесли используются специальные термогильзы;
- болтовое соединение – обычно используется, когда необходимо соединить кабели из разных металлов.
Получается, что при выборе метода соединения необходимо учитывать несколько факторов. А именно:
толщина проводников кабеля;
- металл, из которого они изготовлены;
- условия эксплуатации соединителя;
- количество соединяемых проводников;
- тип изоляционного материала, используемого в кабельной продукции.
Конечно, не все электрики отказались от скруток. Особенно это касается соединения кабелей с небольшим сечением. Проще и быстрее скрутить их пальцами и обмотать изоляционной лентой. Хотя по всем нормативам клейкая лента уже исключена из числа материалов, способных создать безопасные условия работы в электрических сетях. Вместо нее рекомендуется использовать термоусадочную трубку.
Просто наденьте ее на разъем и нагрейте, например, зажигалкой. Трубка нагревается, частично плавится и сжимает разъем, изолируя его. Это не так быстро, как при использовании клейкой ленты, но в несколько раз надежнее.
Все вышеперечисленные способы соединения проводов сложны и требуют либо специализированного оборудования, либо какого-то инструмента. В этом отношении концевые зажимы проще, надежнее и дешевле. Поэтому мы будем рассматривать только концевые зажимы.

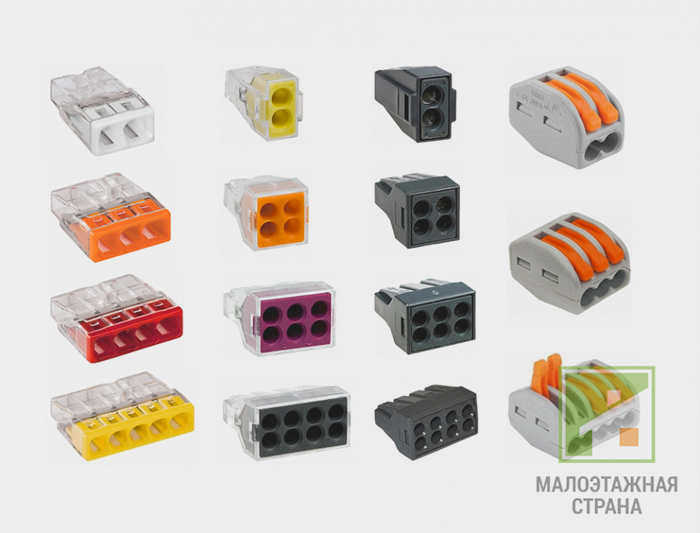

Классификация концевых зажимов
Следует отметить, что данный соединительный элемент сегодня используется во всех видах электромонтажных работ. В связи с этим производители предлагают достаточно широкий их ассортимент. Например, на рынке можно приобрести малогабаритные разъемы, которые предназначены для одновременного соединения пары или системы пар.
Клеммные колодки классифицируются по способу установки:
- разъемы для отдельных проводов;
- для плат, используемых в электронике;
- так называемые DIN-рейки;
- устанавливаемые рядом с кросс-модулями.
Эти компоненты также делятся в зависимости от количества рядов на клеммную колодку и способа обжима кабеля. Здесь есть возможность выбора прямой или угловой клеммы.
Теперь классификация по конструктивному устройству:
- Винтовой тип. Здесь все просто – именно винт является основным зажимным элементом, который сжимает провод между двумя металлическими шайбами.

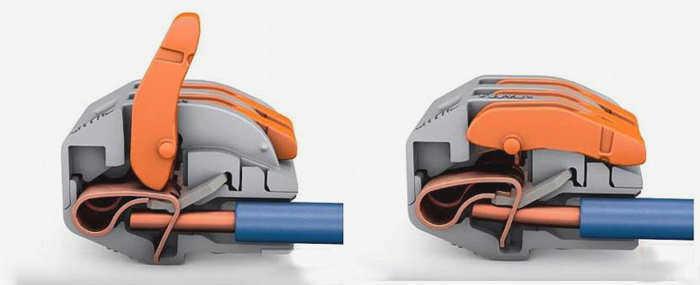

- Подразделение. В конструкции этих элементов присутствует пружина. Она зажимает вставленную проволоку, когда ее сжимает рычаг. Рычаг сжимает проволоку при опускании и отпускает при поднятии. Это удобный вариант, так как процесс установки очень прост.
- Клеммные колодки для распределительных коробок. Они предназначены для установки непосредственно в распределительную коробку. Навинчивающиеся или подпружиненные.
- С предохранителем. В этом случае предохранитель встроен в устройство для защиты сети от перенапряжения. Обратите внимание, что эти блоки имеют большие размеры по сравнению с другими типами.
- Клеммные колодки для соединения проводов. Это удобный вариант, так как с их помощью можно соединить несколько проводов из разных материалов с разным сечением. В этом случае жилы разных проводов не соприкасаются друг с другом. Единственное, на что следует обратить внимание, это номинальный ток, который могут выдержать эти клеммы.
- Ножевые клеммы, также известные как обжимные клеммы. Они обычно используются в электросетях, где применяются проводники сечением до 2,5 мм. Напряжение не должно превышать 5 кВ.
