Общий объем септика рассчитан исходя из трехдневной потребности в воде 200 литров на человека. Фильтрующий колодец в этот расчет не входит.

Содержание

Как сделать двухкамерный септик из бетонных колец: инструкция по строительству

Проблемы дренажа в пригородных районах волнуют как жителей дацанов, так и частных домовладельцев. Большинство дачных поселков и довольно много небольших населенных пунктов в стране не имеют возможности подключиться к централизованным сетям. С этой ситуацией трудно смириться, не так ли?

Избавиться от проблем поможет двухкамерный септик из бетонных колец, строительство которого требует минимум средств и усилий. Построить такую систему без проблем можно своими руками. Однако даже если вы планируете привлечь рабочих, знание принципов и особенностей устройства необходимо. Конструкция должна работать исправно.

Мы предлагаем достоверную информацию о строительстве бетонных септиков, основах проектирования автономной станции очистки сточных вод и ее организации. В дополнение к ценной информации мы подобрали фотографии, схемы и видеоуроки.

Проектирование двухкамерного сооружения

Двухкамерная станция очистки сточных вод – это практичное устройство, способное перерабатывать органические отходы.

Механизм очистки основан на двух взаимосвязанных камерах, в которых жидкий компонент отделяется от нерастворимого твердого компонента путем отстаивания.

Фотогалерея
Фото из

Независимая канализация с собственными очистными сооружениями, включенными в схему, избавит владельцев загородного дома от массы проблем

Септик, построенный из бетонных колец, будет удалять большую часть сточных вод из грунта, сокращая количество вызовов ассенизаторской компании в десятки раз.

Сточные воды, поступающие в септик, сбраживаются и окисляются, а осадок отделяет твердые нерастворимые фракции от воды и оседает на дно.

Септики не требуют электричества; обслуживание системы требует минимум времени, усилий и денег.

Септик – Септик, построенный из бетонных колец, является самым дешевым способом организации очистного сооружения для автономной канализационной системы. Вы можете собрать его своими руками

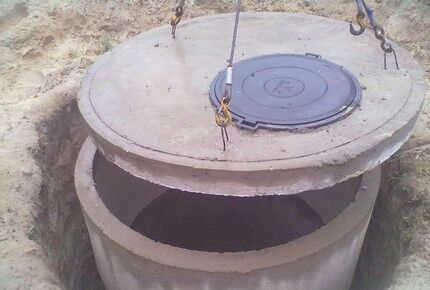

Для укладки бетонных люков используются кольца перекрытия с отверстием для установки люков с постоянным замком

Двухкамерные септики, собранные из бетонных колец, строятся для домов с населением от 3 до 10 человек, потребляющих до 250 литров в сутки. Септик может быть заполнен на 2/3 от общего объема, что в среднем составляет 5-8 м³/сутки.

Септический насос вызывается два раза в год для удаления нерастворимого ила из септика. Откачанный ил используется в компостных кучах

Отдельная станция очистки сточных вод

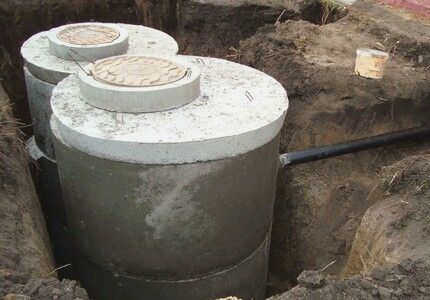

Установка двухкамерного септика
Строительство двухкамерной септической системы
Энергонезависимая система очистки сточных вод в доме отдыха

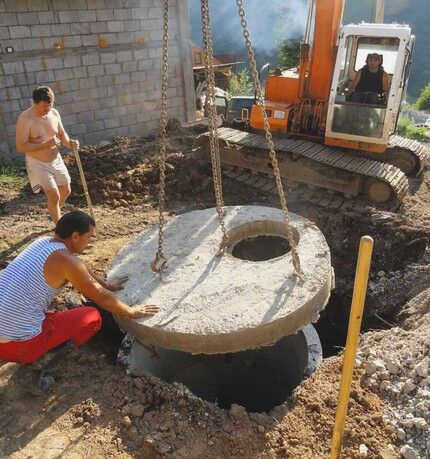

Установка бетонных колец в траншее

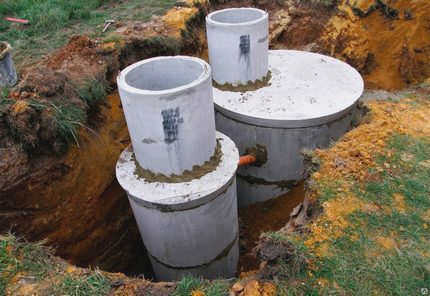

Монтаж горловин очистных сооружений
Стандартный объем двухкамерного септика

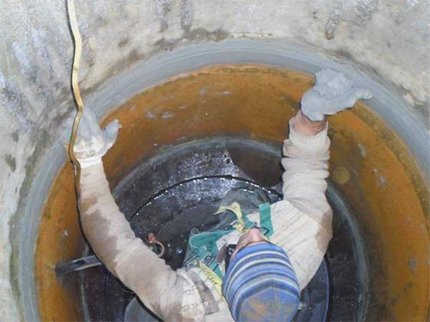

Процесс опорожнения нерастворимого осадка

Каждый отсек двухкамерной конструкции отвечает за выполнение определенных задач:

Особенности и преимущества бетонных колец

Выбор материалов для устройства резервуаров, основных элементов автономной канализации, велик: кирпич, металл, пластик, монолитный железобетон, бетонные кольца.

Керамический кирпич используется для этих целей, если после строительства остались излишки. Пористая структура, гигроскопичность (водопоглощение не менее 8 процентов) и большое количество кладочных соединений требуют комплексной внутренней и внешней гидроизоляции резервуара с использованием футеровки и рулонных материалов для предотвращения попадания грунтовых вод и утечки стоков.

Металлические резервуары можно использовать с оговоркой – только в анаэробных септиках, когда поступление кислорода ограничено конструкцией и принципом работы. В аэробных септиках, во влажной агрессивной среде с принудительным нагнетанием воздуха, стенки и особенно сварные швы быстро корродируют.

Пластиковые резервуары практически не имеют недостатков. Однако есть ограничения по их использованию – они "легкие" и даже после заполнения сточными водами остаются легче более плотного грунта. Если они не прикреплены к железобетонной плите, установленной в качестве фундамента, они могут быть буквально выдавлены на поверхность, когда грунт заполнится под действием сил пучения.

Также целесообразно укрепить стенки котлована и обеспечить защитную конструкцию для резервуара, чтобы он воспринимал нагрузки сверху.

Заливка монолитного железобетона в опалубку и его твердение занимают много времени, что значительно увеличивает срок между началом строительства и вводом канализационной системы в эксплуатацию

Система канализации из бетонных колец для одноквартирного дома возводится быстро, конструкция резервуара обладает высокой жесткостью и прочностью, а стоимость строительства невысока. А о надежности и долговечности этого материала говорит тот факт, что основные узлы центральных очистных сооружений канализации выполнены из сборного железобетона.

Схемы канализационных коллекторов из бетонных колец

Бетонные канализационные кольца изготавливаются по различным схемам. Конкретный тип зависит от сезонности проживания, интенсивности использования, финансовых возможностей для приобретения дополнительного оборудования и покрытия эксплуатационных расходов.

Можно выделить следующие варианты:

Накопительный септик. За этим названием скрывается обычный септик с водонепроницаемым дном и стенками. Водонепроницаемость – обязательное требование, несоблюдение которого, согласно Административному кодексу РФ, считается порчей. Когда сточные воды заполняют резервуар, вызывают ассенизаторскую машину.

Чем меньше резервуар и чем больше интенсивность точек, подключенных к канализации, тем чаще нужно вызывать машину. Часто таким образом строится канализация из бетонных колец.

Примечание. Термин "септик" в данном случае употреблен неправильно, так как по определению это очистное сооружение с перетеканием стоков из камеры в камеру.

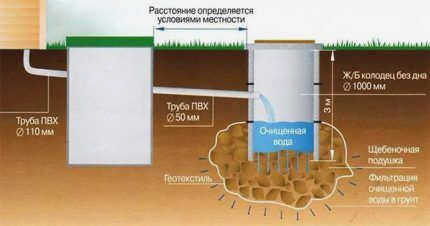

Анаэробный септик. Двухкамерные септики, реже однокамерные, в которых сточные воды очищаются анаэробными бактериями (без доступа кислорода). Количество камер и их объем подбираются таким образом, чтобы на выходе из септика сточные воды были очищены на 65-75%. Очистка происходит в фильтрующих ("бездонных") колодцах, канавах или на полях с помощью аэробных бактерий (это называется "биологическая очистка"). Только после этого сточные воды можно сбрасывать в грунт. Эта система очень популярна среди владельцев сельских домов и дач из-за своей простоты и энергонезависимости. Недостатком системы является то, что песок и гравий в фильтрующем материале необходимо периодически заменять, а фильтрующий материал использовать повторно (хотя это делается нечасто).

Условия установки

Возможность установки бездонного колодца имеет ряд ограничений. При выборе фильтрующей установки для очистки сточных вод владельцы должны учитывать следующие факторы:

Санитарные нормы СНиП. Строительство фильтрующих котлованов запрещено, если ожидаемый расход превышает один кубический метр в сутки.

Характеристики почвы. Глина (или ил) представляет собой почти герметичный барьер, не способный поглощать воду с необходимой скоростью, поэтому донный фильтр просто не будет работать.
Расположение и глубина залегания водоносных горизонтов на участке. Если уровень грунтовых вод высокий (если основание сооружения находится на расстоянии менее 1 м от водоносного слоя), фильтр использовать не следует: слишком велик риск попадания сточных вод на уровень грунтовых вод.

Преимущества и недостатки конструкций из бетонных колец

Владельцы, задумавшиеся об установке септика с бетонными кольцами, мотивируют свое решение следующими причинами:

Простота эксплуатации. Строительство технологически несложное и занимает минимум времени.
Доступность. Доступность часто является решающим преимуществом. В этом отношении самая простая конструкция оставляет далеко позади функциональный, но дорогой септик. Это особенно выгодно, если дача посещается только по выходным или летом.
Долговечность. Стены из тяжелых железобетонных колец считаются самым долговечным вариантом (по сравнению с кирпичом или экзотикой вроде изношенных шин).

Надежность и долговечность. Если не нарушать технологию строительства, подземное сооружение прослужит 35-40 лет, а то и больше.

Другими словами, септик будет оптимальным решением при небольших объемах сточных вод и возможности регулярной откачки. Если же предполагается большой объем сточных вод, то септик будет хорошим решением. В долгосрочной перспективе септик будет более полезен, позволяя правильно перерабатывать содержимое резервуара и сводя загрязнение почвы к минимуму.

Владельцы недвижимости отказываются от строительства септика по следующим причинам:

Объем недостаточен для их бытовых нужд.
Откачку придется производить слишком часто.
Практически отсутствует очистка сточных вод, и трудно избавиться от специфического запаха.
Необходимо дополнительное обслуживание фильтра-отстойника. Периодически, наряду с откачкой, необходимо очищать (а иногда и заменять) фильтрующий слой из гравия или балласта.

МЕТОДЫ И ПРИЕМЫ РАБОТЫ

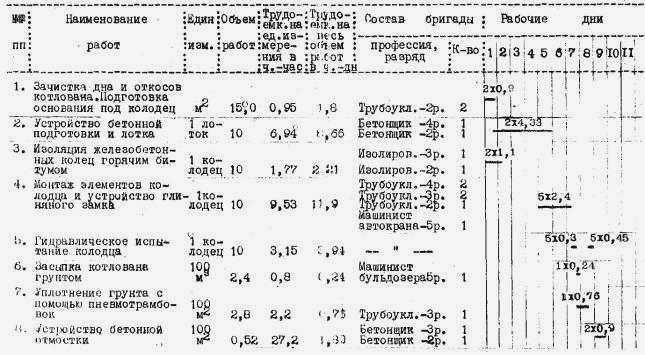

Для установки бетонного основания и бетонных колодцев необходимо привлечь следующий персонал: бетонщик 4-го разряда, 1 чел. – 1 человек (1); бетонщик 2 р. – 1 человек (2). Бетонная смесь доставляется на строительную площадку и транспортируется бетонщиком (2) к фундаменту колодца по деревянному желобу. Бетонщик в колодце (1) заливает бетон в фундамент колодца и уплотняет его ручной трамбовкой. После укладки бетонной поверхности на бетон укладывается арматурная сетка, и канал бетонируется. Очистка дна и откосов траншеи, подготовка грунта под колодец, заделка труб в канал и монтаж элементов колодца выполняются бригадой 2: крановщик 5 п.к. (1 чел.), трубоукладчик 4 п.к. (1 чел.). – 1 человек (1) трубоукладчик 4 п.к. – 1 человек (2) трубоукладчик 4 п.к. – 1 человек (3) трубоукладчик 3 п. – 2 чел. (4;5) трубоукладчик 2 п. – 1 человек (6). Монтажник труб (4) расчищает откосы и дно траншеи перед началом строительства колодца, проверяет, чтобы высота дна и откоса траншеи соответствовали проекту. Монтажники труб (6 и 5) заботятся о пропитке фундаментной траншеи битумом. Разрыхленный и пропитанный битумом грунт выравнивается и уплотняется с помощью ручных трамбовок. Монтажники труб (2 и 3) занимаются подготовкой к установке железобетонных колец люка, заделкой труб в канал, установкой колец люка и заделкой глиной стыков между трубопроводами и каналом. Распределение рабочих при установке колодцев: трубоукладчик (5) находится сверху и стропит груз, трубоукладчики (2 и 3) занимаются монтажом элементов колодца в траншее, трубоукладчик (4) готовит основания колодцев к установке и затирает стыки установленных элементов колодца, а трубоукладчик (6) занимается вспомогательными работами (очистка железобетонных колец колодца от мусора, подача материалов, инструментов и т.д.). ) Трубоукладчик (5), обвязав нижнее кольцо колодца четырехветвевым стропом, подает сигнал крановщику на подъем груза. После пробного подъема груза на высоту 0,1-0,2 м над уровнем земли трубопроводчик (5) проверяет надежность стропа и разрешает доставить кольцо к месту установки. Монтажники трубопроводов (2 и 3), приняв железобетонное кольцо колодца, устанавливают его на раствор на коллекторе. После проверки правильности установки кольца его отсоединяют от дока и дают сигнал оператору цепи снять стропы и подготовиться к установке следующего кольца. Цементный раствор, вытекший из-под колец (если они установлены), удаляется, и стык тщательно затирается снаружи и изнутри колодца. Правильность установки колец проверяется с помощью спиртового уровня и отвеса. Заключительными операциями по установке колодца является оголовок колодца (обсадная труба и крышка) с уплотнением обсадной трубы в горловине цементным раствором М-50 и глиняным запорным устройством. Битумная изоляция железобетонных колец колодцев выполняется бригадой № 3, состоящей из двух изоляторов третьего (1) и второго (2) разряда. Изолятор (2) разогревает битум в передвижном котле, а изолятор (1) подготавливает железобетонные кольца к изоляции (очищает от грязи, наносит грунтовку и т.д.). После высыхания грунтовки изоляторы (1 и 2) с помощью кистей наносят горячий битум на внутреннюю поверхность колец на расстоянии 5 см от краев. После сборки колец люка и герметизации стыков изоляторы (1 и 2) грунтуют стыки и наносят битум. Бригада 2 проводит гидравлическое испытание люка, заполняя его водой и наблюдая за герметичностью. Предварительное испытание проводится перед засыпкой колодца грунтом для определения видимой утечки воды, а окончательное испытание проводится для определения объема утечки, который не должен превышать 60 литров в день для данного колодца. Люк должен быть послойно засыпан грунтом с помощью бульдозера. Каждый слой уплотняется трубоукладчиком (4) с помощью пневматической трамбовки. Завершение строительства колодца заключается в установке бетонной облицовки вокруг горловины колодца. Бетонная облицовка устанавливается бетонщиками из отряда 1 в следующем порядке: бетонщик (2) рассыпает щебень вокруг горловины и уплотняет его, а бетонщик (1) укладывает бетон на подготовленное основание и разравнивает его. График производства работ по устройству сборных железобетонных колодцев диаметром 1,0 м и глубиной 3,0 м на канализационных сетях Примечание . Стоимость услуг автокрановщика в график не включена.

РАЗДЕЛ V. МАТЕРИАЛЬНО-ТЕХНИЧЕСКИЕ РЕСУРСЫ

Основные материалы и изделия.

Лп. Наименование материалов Марка по ГОСТу Единица измерения Количество

1.	Упорное кольцо	ГОСУДАРСТВЕННЫЙ СТАНДАРТ КО 8020-56	изделия.	1
2.	Камни регулировочные	КР ГОСТ 8020-56	шт.	6
3.	горловые кольца	К-7-3 ГОСТ 8020-56	шт.	2
4.	пластина	Н-10 ГОСТ 8020-56	шт.	1
5.	Кольца	К-10-9 ГОСТ 8020-56	шт.	2
6.	Люк	ТУ-264-55	шт.	1
7.	Цементный раствор	М-50	м3	0,06
8.	Бетон	М-50	м3	0,33
9.	Бетон	М-100	м3	0,55
10.	Асфальт	–	кг	49
11.	Бензин	–	кг	3,2
12.	Проволочная сетка	шт	1
13.	Щебень	м3	0,22
