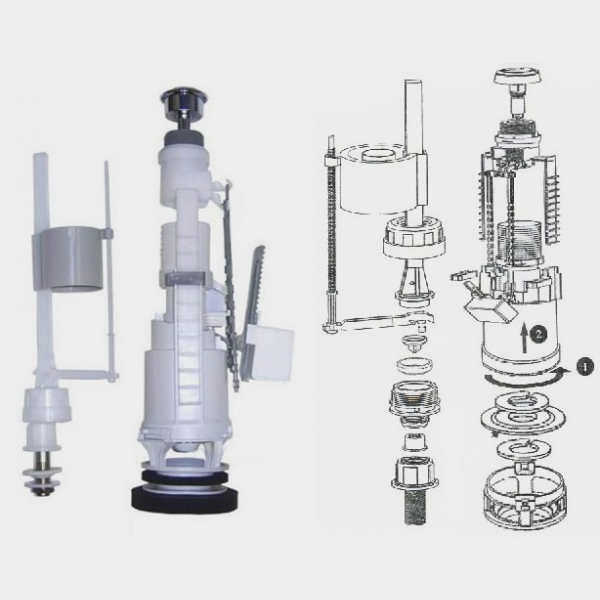

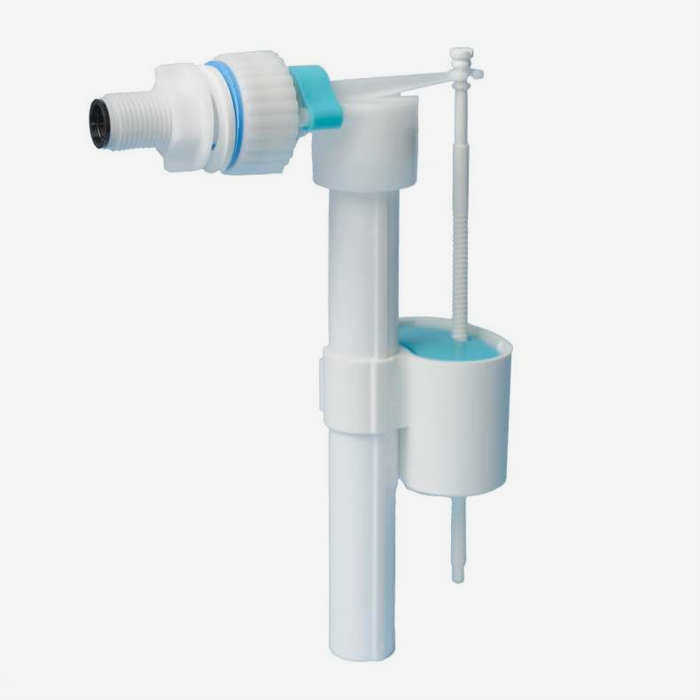

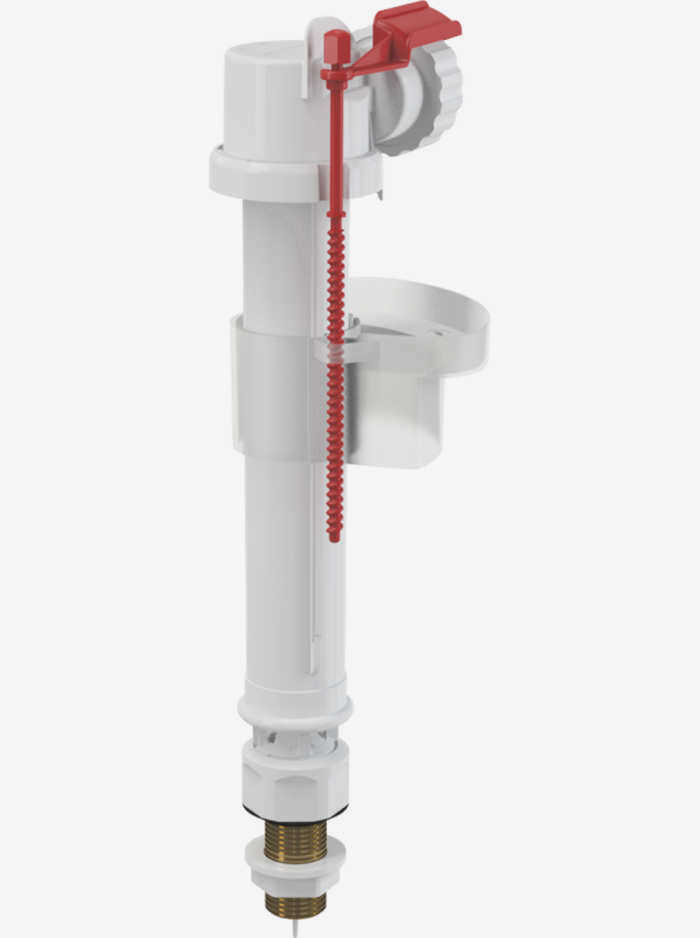

Кнопочные модели бачков для унитазов имеют схожую арматуру для подвода воды (некоторые с боковым подводом воды, некоторые с нижним подводом воды). Смывные клапаны у них другого типа.
Смывной клапан для унитаза: конструкция, установка, регулировка, ремонт
Независимо от качества унитаза и арматуры, периодически возникают проблемы: вода не летит, наоборот, постоянно подтекает из слива. Все эти проблемы связаны с арматурой (сливной и впускной клапанами), которая находится в бачке. Ниже мы расскажем о том, как их установить, поменять, отрегулировать и отремонтировать самостоятельно, своими руками.
Внутреннее устройство
Бачок унитаза состоит из двух несложных систем: подводки воды и слива. Вам необходимо понять, как все это работает, чтобы устранить возможные неисправности. Для начала давайте рассмотрим, из чего состоит сливной бачок унитаза старого образца. Их система более понятна и прозрачна, и работа более современного оборудования будет понятна по аналогии.

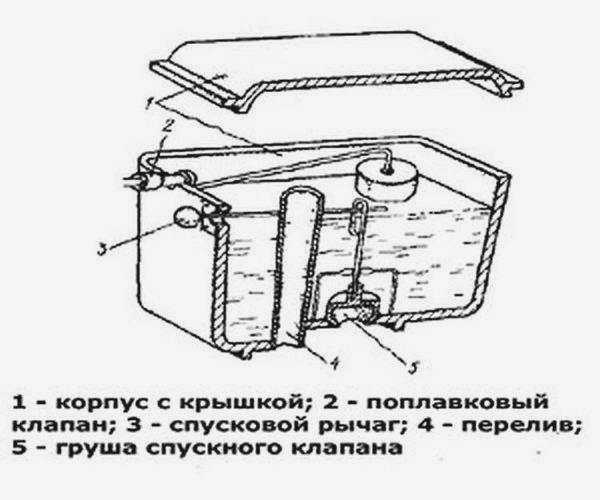

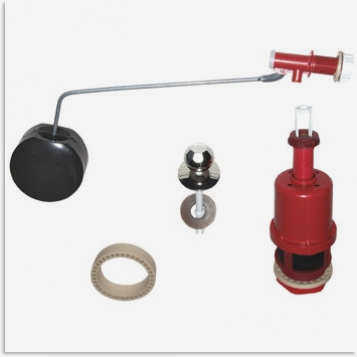

Внутреннее оборудование танкера этого типа очень простое. Система подачи воды представляет собой впускной клапан с поплавковым механизмом. Система слива представляет собой рычаг и грушу со сливным клапаном внутри. Имеется также переливная труба, по которой излишки воды сливаются из цистерны, минуя сливное отверстие.

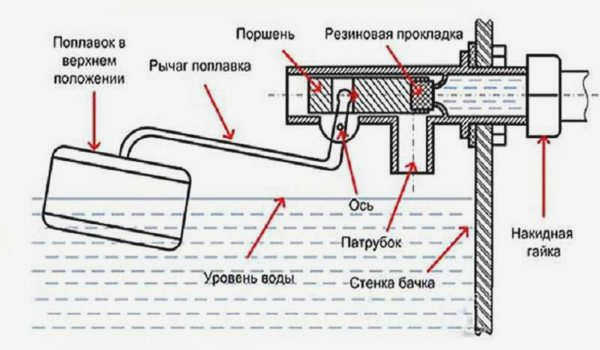

Ключевым моментом в этой конструкции является правильная работа системы водоснабжения. Более подробную схему можно найти на рисунке ниже. Впускной клапан соединен с поплавком изогнутым рычагом. Этот рычаг нажимает на плунжер, который открывает/закрывает подачу воды.
Когда бак полон, поплавок находится в нижнем положении. Его рычаг не давит на поршень и отталкивается давлением воды, открывая выход к патрубку. Вода постепенно поднимается вверх. При повышении уровня воды поплавок перемещается вверх. Он постепенно толкает плунжер вверх, перекрывая подачу воды.
Система проста и эффективна, а уровень заполнения бака можно изменить, слегка наклонив рычаг. Недостатком этой системы является заметный шум во время наполнения.
Давайте теперь рассмотрим, как работает слив бачка. В варианте, показанном на рисунке выше, сливное отверстие перекрывается соплом сливного клапана. К груше прикреплена цепь, которая соединена с рычагом запуска. Когда рычаг нажимается и груша поднимается, вода поступает в отверстие. Когда уровень воды падает, поплавок перемещается вниз, открывая подачу воды. Вот как работает этот тип бачка.
Что входит в комплект?

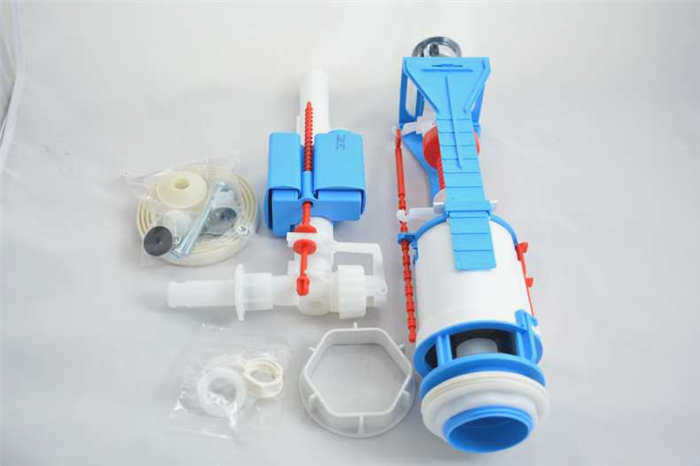

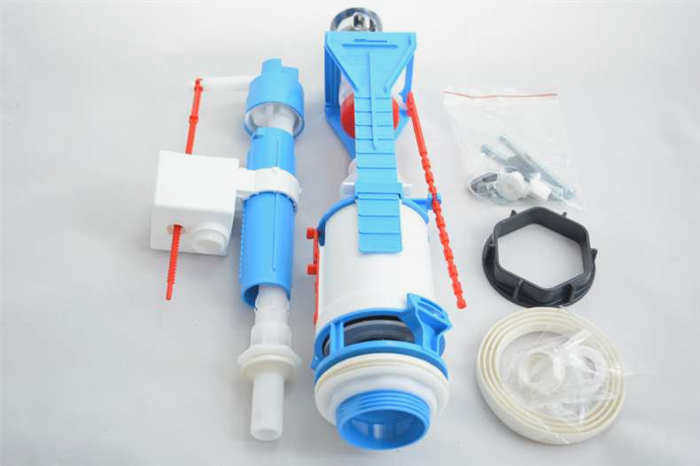

Каждый бачок для унитаза содержит набор из нескольких компонентов:
- Сливной механизм. Это закрытый сифон, соединенный с трубой резиновым уплотнением.
- Поплавок, который регулирует уровень воды. Он соединен с основным механизмом с помощью спицы.
- Рычаг, управляющий подачей воды. Конструкция подключается к водопроводу с помощью шарового крана.
Принцип работы зависит от типа установленной арматуры бачка. Наиболее популярными среди них являются бачки, устанавливаемые на сам унитаз, хотя до недавнего времени были распространены шумные настенные конструкции. Рассмотрим подробнее типы арматуры бачка и основные отличия.
Разновидности смывной арматуры
Существует две основные конфигурации смывных механизмов:
- Шток (другое название механизма смыва)..

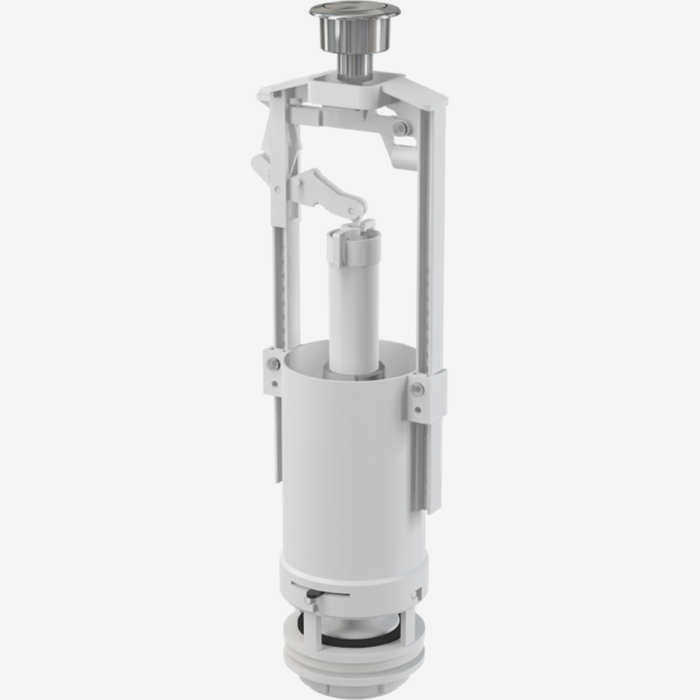

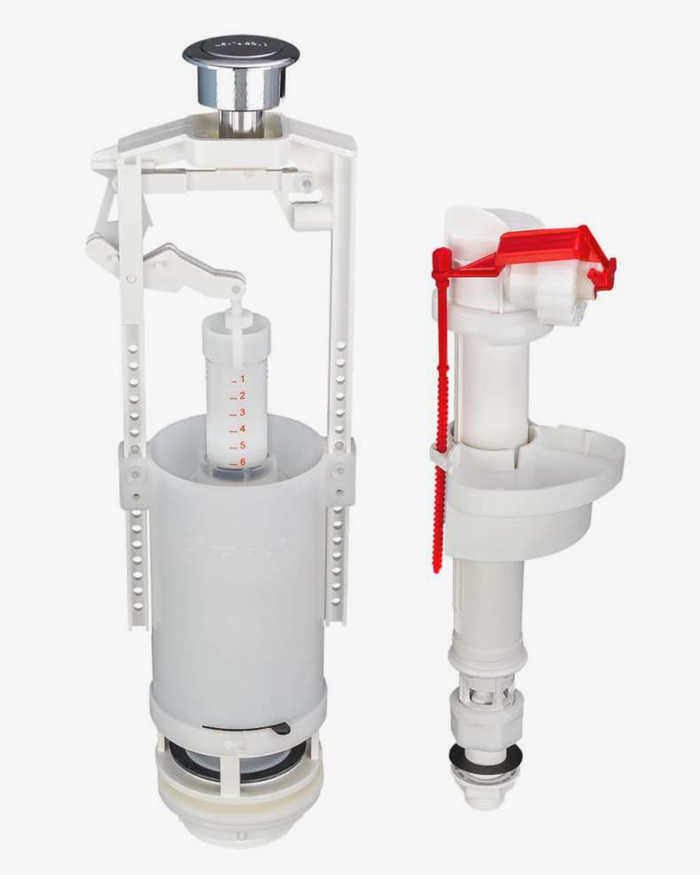

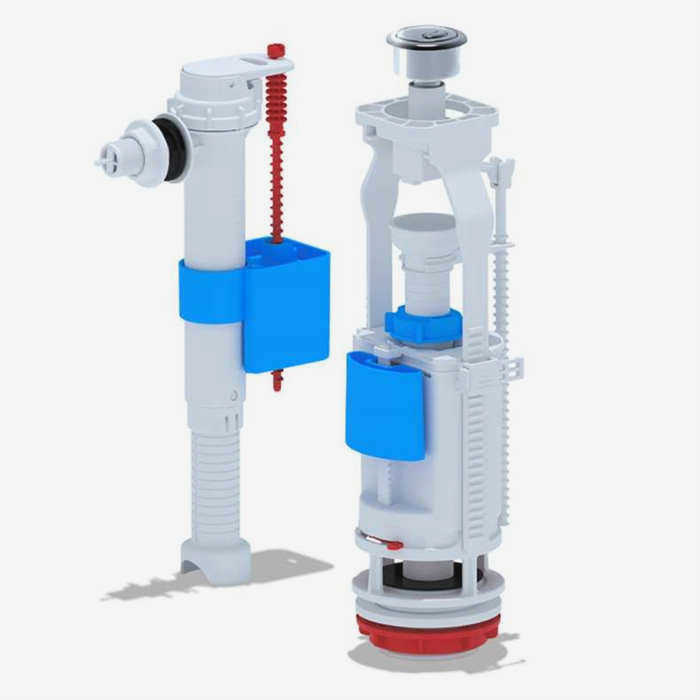

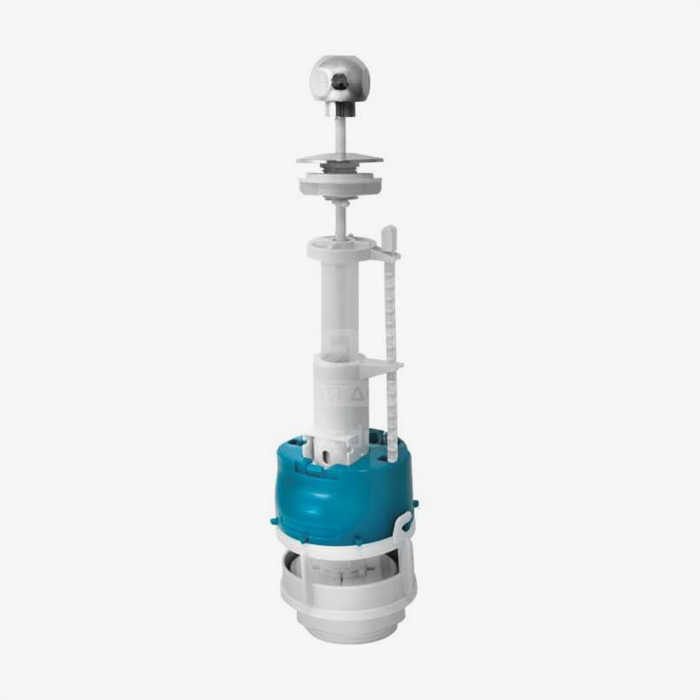

Эти механизмы смыва характеризуются наличием штока, который перекрывает отверстие. Для того чтобы вода из бачка попала в чашу унитаза, шток необходимо поднять вручную. Такая конструкция широко распространена в советских моделях; в обновленных унитазах она встречается редко. - Кнопочный тип арматуры бачка.
Эта система может работать в одном или двух режимах. Однорежимный механизм туалетного бачка обеспечивает слив всей воды за один раз; двухрежимный режим позволяет максимально экономить воду.
Также используется запорный клапан с функцией остановки воды. Бачок имеет всего одну кнопку: первое нажатие открывает поток воды в чашу унитаза, второе – останавливает его.
Бачок является ключевым компонентом модуля унитаза. В бачке есть отверстия для входа и выхода воды. Он закрывается выпуклой крышкой, обычно с отверстием для кнопки управления сливом.
Когда бачок автоматически наполняется водой, нажимается кнопка, и вода, накопленная в бачке, с большой скоростью поступает в чашу унитаза. Высокая скорость потока позволяет смывать грязь в канализацию под высоким давлением, почти всегда за один раз.
Простая конструкция
Бачок сконструирован таким образом, чтобы быть простым в эксплуатации. Его механическая часть состоит всего из нескольких компонентов.
Один из них отвечает за отключение подачи воды, когда бачок наполняется до определенного уровня. Другой узел служит для слива накопившейся воды в бачок унитаза.
Как выбрать смывной клапан для унитаза по объему смыва?

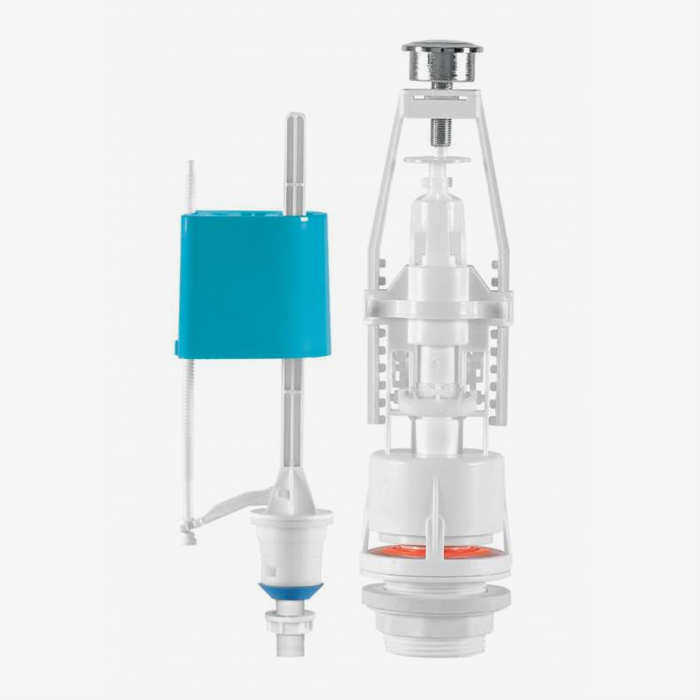

Смывные клапаны для унитазов выпускаются в вариантах с одним и двумя смывами. Первые предназначены для однократного смыва, при котором используется вся вода из бачка. Вторые предназначены для регулируемого объема смыва: полный смыв, экономичный частичный смыв и режим остановки смыва.

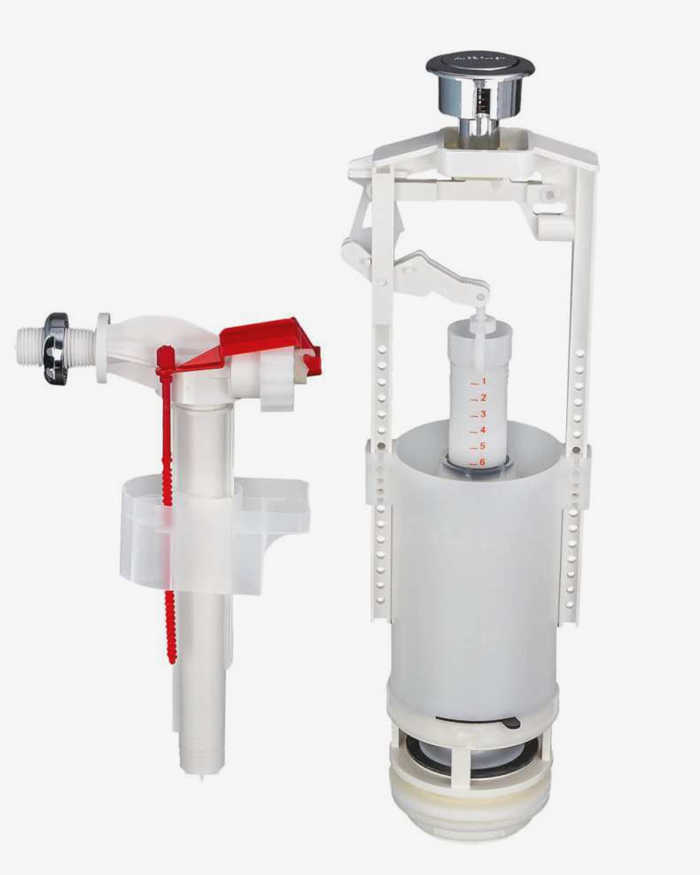

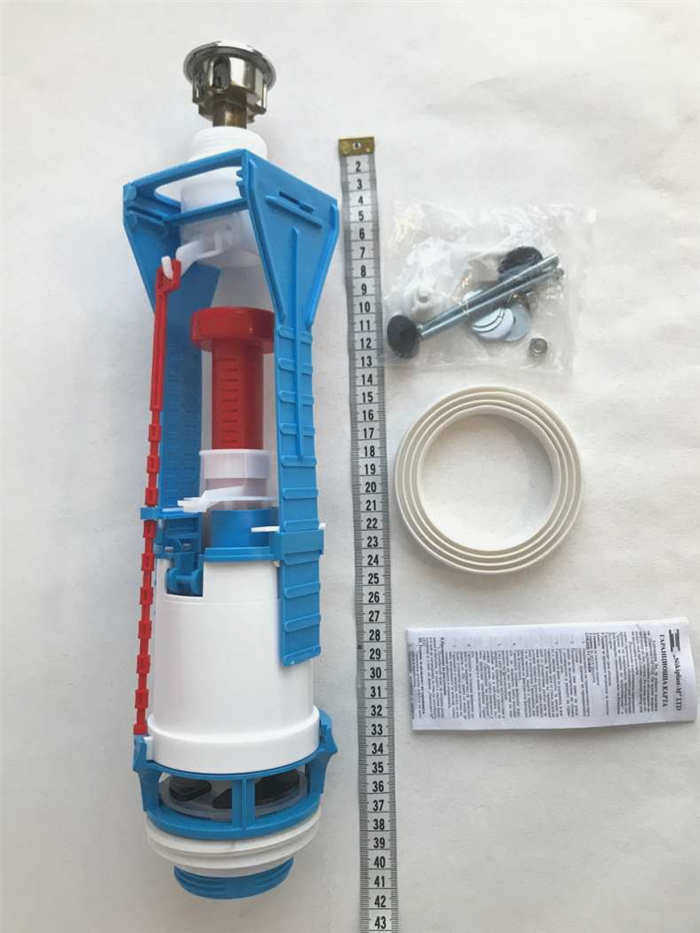

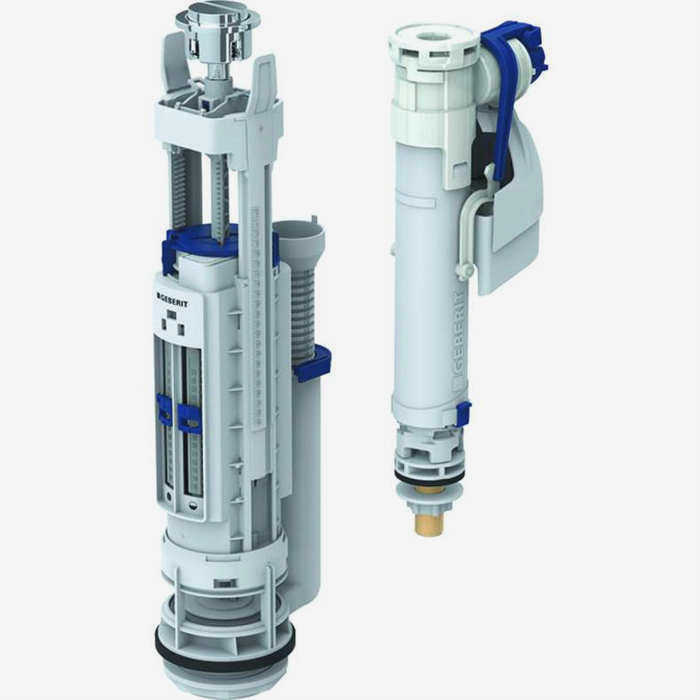

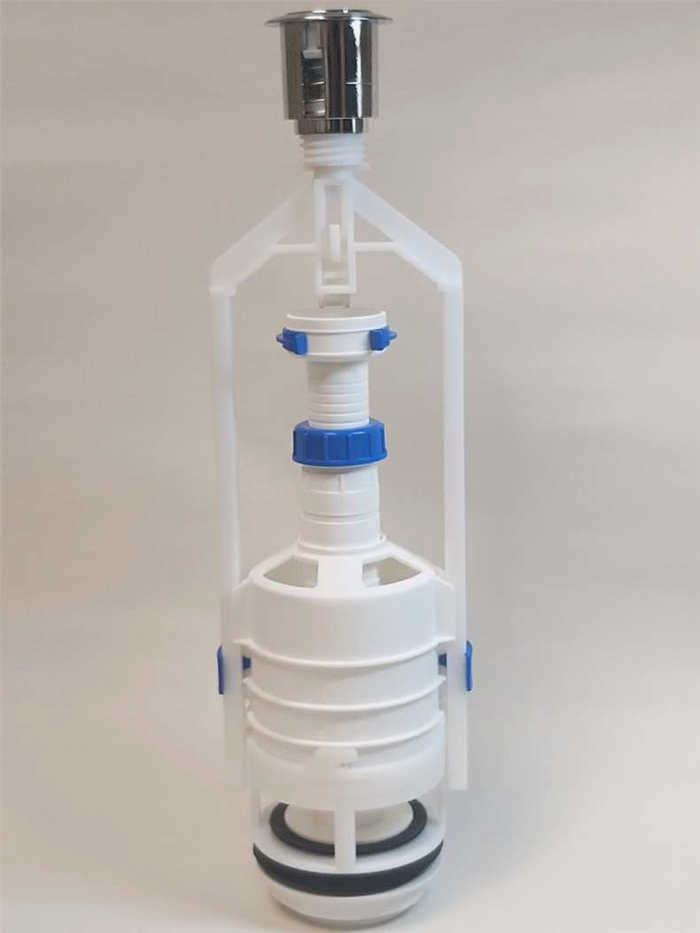

Однорежимные смывные клапаны имеют более простую конструкцию и одну кнопку смыва. Приводы с двойным смывом имеют кнопку включения двойного смыва. Большие и малые объемы смыва, например, 6 – 3 л или 4 – 2 л, можно регулировать на корпусе клапана путем перемещения элементов клапана.
Приводы с двойным смывом выпускаются в различных исполнениях:
- Арматура. Они могут быть оснащены пластиной смыва или продаваться без нее. Второй вариант характерен для арматуры с кнопочной регулировкой высоты.
- Кнопочный тип. Зоны управления для большого и малого слива могут нажиматься одновременно или раздельно.
- Диаметр кнопки. Он должен соответствовать диаметру отверстия в крышке бачка унитаза – наиболее распространенные варианты: 18 мм – 45 мм, 18 мм – 55 мм, 38 мм – 45 мм.
Отдельные смывные клапаны различаются в комплекте по диаметру кнопки.
Какие бывают приводы смыва?
Помимо выбора режимов, необходимо знать, как выбрать привод смыва для бачка унитаза, как им управлять. Наиболее распространенных вариантов два:
- Механические модели. Промывка осуществляется путем механической передачи усилия от нажатой кнопки или поднятого штока к промывочному клапану.
- Пневматические модели. Смывной клапан приводится в действие сжатым воздухом, проходящим через трубку или трубки.
Механические модели доступны у всех производителей. Пневматические модели доступны для керамических бачков, например, от компании Simas.

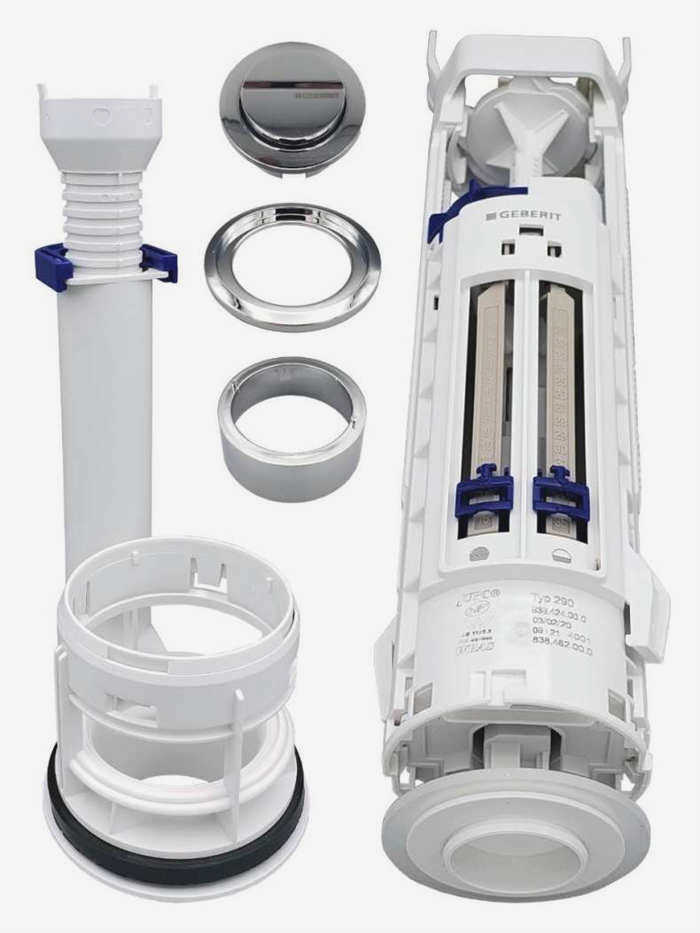

Смывные клапаны для скрытых бачков и установочная арматура также делятся на две группы. Механическая арматура устанавливается с помощью механических кнопок. Они приводятся в действие коромыслом, которое поднимается штангами смывного клапана. Пневматическая арматура работает с пневматическими кнопками и активирует смыв с помощью вакуума.
В отличие от арматуры для керамических бачков, механизмы скрытой сантехнической арматуры не имеют клавиш. Если вы хотите заменить клапан с другим способом работы, вам нужно будет приобрести смывную пластину.
