Дома или на работе немыслимо иметь энергосистему без защитных устройств. Никто не застрахован от опасности пожара. Однако этот риск можно снизить, если обратить внимание на защитные устройства в распределительном щите. Давайте поговорим о блоках предохранителей.
Содержание:
- 1. где следует использовать автоматический выключатель остаточного тока
- 2. из чего сделано устройство
- 3. как работает автоматический дифференциальный переключатель
- 4. короткое замыкание
- 5. перегрузка
- 6. ток утечки
- 7. основные характеристики устройства
- 8. Важно помнить

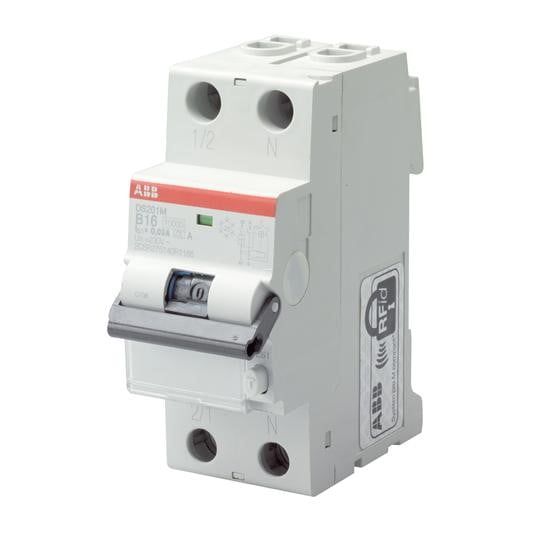

Устройство остаточного тока – это современное устройство, сочетающее в себе функции УЗО и автоматического выключателя. Он защищает электроустановку от коротких замыканий, перегрузок и утечки тока, которые могут привести к пожарам и, в последнее время, к поражению электрическим током.
При использовании устройства остаточного тока
Устанавливается в сетях 220 В и 380 В. Чаще всего его используют в жилых домах, одноквартирных домах и общественных зданиях – его устанавливают в распределительных щитах. Важно подключать выключатель в помещениях с высокой влажностью, где пользователь находится в контакте с электрооборудованием – например, в бане или сауне. Они также широко используются на промышленных объектах, строительных площадках, в павильонах, ларьках, гаражах и т.д. Установка автоматического выключателя остаточного тока (АВР) необходима при высокой нагрузке на большое количество электрических устройств в сети.
В этом заключается суть устройства
Автоматический выключатель остаточного тока состоит из двух частей: модуля защиты и автоматического выключателя. Первая часть содержит трансформатор с тороидальным сердечником, усилитель сигнала, микросхему и реле. Внутри автоматического выключателя находятся автоматические выключатели, один из которых электромагнитный, а другой тепловой. В выключатель встроена механическая система отключения, состоящая из рычагов и пружин, которая соединяет наклонный выключатель с электрической частью.
Корпус автоматического дифференциала изготовлен из огнестойкого пластика. Питание модуля осуществляется через последовательное подключение к коммутатору.
Каждый автоматический дифференциальный выключатель имеет кнопку для проверки его работы. Обычно это называется “Старт”. Когда она нажата, автоматический выключатель имитирует ситуацию утечки тока. Если устройство неисправно, выключатель сработает и прекратит подачу электроэнергии.
Как работает автоматический выключатель остаточного тока
Несколько слов о процессе установки автоматического выключателя остаточного тока. Фазные провода или провода групп электрических устройств, подлежащих защите, подводятся к клеммам. Автоматический выключатель установлен в распределительном щите, встроенном в сетевую секцию. Это означает, что автоматический выключатель обнаруживает все неисправности, возникающие в подключенной цепи.
Давайте рассмотрим, какие типы неисправностей могут возникать в электрической сети, насколько они опасны и как в этих случаях срабатывает автоматический выключатель.
Короткое замыкание
Что происходит. Фазный и нулевой проводники соприкасаются друг с другом, например, из-за износа изоляции проводников. Ток в сети быстро возрастает до нескольких тысяч ампер.
В чем опасность? Высокий уровень тока значительно увеличивает нагрев прибора. Это приводит к расплавлению проводки и создает серьезную пожарную опасность для соседних домов.
Когда срабатывает автоматический выключатель остаточного тока? Когда ток достигает предела, на который рассчитано устройство. Этот параметр, т.е. ток срабатывания, может составлять 4,5 кА, как для ABB DS201, или 6 кА, как для ABB DS201. При возникновении короткого замыкания в устройстве остаточного тока происходит следующая ситуация: подвижный сердечник электромагнитного расцепителя изменяет свое положение и воздействует на автоматический выключатель, который размыкает электрическую цепь.
Перегрузка
Что происходит? Если к линии подключено слишком много электроприборов или мощных потребителей, превышаются пределы нагрузки, на которую рассчитана электрическая сеть. Например, если вы подключаете мощную микроволновую печь, холодильник и электроплиту, перегрузка неизбежна.
В чем заключается риск? Если вы регулярно перегружаете проводку, она нагревается и остывает. Они могут быстро изнашиваться и рисковать загореться в окружающей среде, расплавить розетки и выключатели.
Когда сработает автоматический выключатель? Когда потребляемый ток превышает предел тока для данной модели, напр. 16, 25, 40 A или другое значение, срабатывает реле теплового отключения. Это пластина из сплава двух металлов, через которую проходит электрический ток. Чем больше ампер проходит через пластину, тем больше она нагревается. При возникновении перегрузки пластина сгибается и передает сигнал на автоматический выключатель, который, в свою очередь, отключает линию от питания. Отключите некоторые электроприборы и дайте плите остыть в течение минуты или около того, прежде чем возобновить работу автоматического дифференциального выключателя.
Ток утечки
Что происходит. В нормальной ситуации фазный и нейтральный провода имеют примерно одинаковый ток. Однако если проводники имеют поврежденную изоляцию и к ним прикасается тело, оно примет на себя часть электрического заряда. Тогда токи нейтрали и фазы становятся отличными друг от друга – разница, возникающая при протекании тока, называется дифференциальным током.
В чем заключается опасность? Если человек станет проводником, существует риск серьезного поражения электрическим током. Ток более 30 мА уже опасен для нашего организма. Кроме того, ток утечки может вызвать локальный перегрев и привести к пожару.
Когда срабатывает автоматический выключатель остаточного тока? Когда значение остаточного тока достигает установленного порога – обычно 10 мА (как в модели Legrand 1p) или 30 мА (как в модели IEK AD-12 2p). Но стоимость может быть и выше. Трансформатор непрерывно считывает значение тока с фазного и нейтрального проводов, а затем передает эту информацию через усилитель сигнала на микропроцессор, где дифференциальный ток сравнивается с нормальным, или нулевым, значением. Если этот показатель превышает контрольный уровень и достигает предельного значения, система управляет автоматическим выключателем – прекращает подачу тока в проводники. Реакция автоматического выключателя на утечку тока составляет 0,005 сек.
Основными особенностями устройства являются
Дифференциальные автоматические выключатели имеют несколько классификаций, с которыми связаны вопросы выбора устройства.
- По типу сети:
– Для однофазных сетей 220 В (однополюсные, двухполюсные);
– Трехфазные сети 380 В (трехполюсные, четырехполюсные). - Имеются модели с номинальным током от 6А до 63А для предотвращения перегрузки. Наиболее распространены модели на 16, 25 и 32 А, например, Legrand 4p. Разные номинальные токи подключаются к потребителям с разной суммарной мощностью.
- По отключающей способности при коротком замыкании они могут варьироваться от 4,5 до 6 кА.
- Ток утечки – может иметь пороговое значение от 10 до 100 мА.
- По типу отключения – коэффициент умножения номинального тока указывает, во сколько раз он должен быть увеличен, чтобы сработал автомат. Это значение обозначается латинской буквой и означает: A – от 2 до 3 раз номинальный ток; B – от 3 до 5 раз; C – от 5 до 10 раз; D – от 10 до 20 раз. В быту чаще всего используются дифференциальные автоматические выключатели типа B или C, подходящим вариантом является модель ABB DSH941R (тип C).
Важно помнить
Согласно статистике 2013 года, более 26% пожаров в России произошло из-за неправильного обращения с электроприборами и электроустановками. Поэтому установка автоматического выключателя остаточного тока (АВПТ) – это мера, которая может избавить от неприятностей.
При проектировании электрической схемы квартиры, дома или офиса необходимо учитывать количество и расположение приборов. Лучше всего поручить установку профессиональному электрику.
Если вы уже подсчитали, сколько защитных устройств вам понадобится, позвоните менеджеру по телефону 8-800-333-83-28, и он оформит заказ в течение нескольких минут.
Принцип работы дифференциального выключателя, как работает дифференциальный выключатель
Дифференциал. Именно отсюда происходит название “дифференциальный автоматический выключатель”, в данном случае имея в виду разницу между величинами входных токов в сети. Устройство, которое срабатывает в аварийной ситуации из-за несовпадения токов “там и тут” и одновременно отключает фазу и нейтраль, называется автоматическим выключателем остаточного тока (АВДТ).
Его основная задача и принцип работы – однократное обнаружение возможного короткого замыкания (неисправности) и последующее отключение электропитания. Кроме того, контролируется наличие токов утечки, и в случае отклонения от нормы линия отключается от напряжения. Существует несколько основных функций, которые можно выделить у этого устройства:
- Контроль значений тока, предотвращение короткого замыкания и отключение сетевого напряжения в случае возникновения нештатной ситуации.
- Контроль максимально допустимых значений напряжения и отключение в случае возможной перегрузки (предотвращает перегрев проводников и повреждение изоляции).
- Контроль токов утечки, вызванных повреждением токоведущих частей или изоляции.
Автоматический выключатель остаточного тока объединяет два устройства, образуя комплексное устройство остаточного тока (УЗО) и автоматический выключатель остаточного тока (АВДТ). Как и все универсальные устройства, он имеет свои сильные и слабые стороны.
Преимущества
- При правильном подключении одним из основных преимуществ автоматического выключателя остаточного тока является безопасное подключение к сети;
- сложность правильного подбора УЗО в соответствии с номинальным током;
- контроль и защита электрической сети от колебаний напряжения;
- компактный дизайн;
- простое подключение.
Недостатки
- При отсутствии соответствующих маркеров на некоторых моделях невозможно определить причину отключения, что затрудняет поиск и устранение неисправностей.
- Невозможно заменить неисправные компоненты устройства остаточного тока по отдельности. Например, если из строя выйдет только УЗО или автоматический выключатель, придется заменить все устройство. Поэтому в случае поломки вам придется оплатить полную стоимость автоматического выключателя.
- Ограниченный выбор. Не всегда есть возможность поставить нужную вам модель, поэтому вы, скорее всего, останетесь без электричества на неопределенное время, прежде чем оно будет поставлено.
Оптимальное использование автоматического выключателя остаточного тока
Для бытовых установок в простой сети с минимальным количеством устройств, подключенных к одному потребителю (например, в дачных домиках), наиболее подходящим решением является установка предохранителя вместо УЗО. Это значительно улучшит защиту электросети от скачков напряжения.
Использование автоматического выключателя остаточного тока будет достаточно эффективным, если электросеть периодически подвергается воздействию влаги (сауна, подвал, уличное освещение) и требует высокого потребления электроэнергии.
Если нет возможности установить автоматический выключатель остаточного тока, его можно заменить комбинацией УЗО + двухполюсный автоматический выключатель. Это почти то же самое, единственное отличие – более сложная проводка.
Характеристики и выбор устройства остаточного тока
При выборе устройства необходимо сначала определить, где оно будет установлено, а затем выбрать автоматический выключатель остаточного тока с подходящими техническими характеристиками в соответствии с вашими потребностями.
Также необходимо знать точное напряжение сети, в которой будет установлено устройство. В зависимости от напряжения существуют различные типы автоматических выключателей остаточного тока. Их можно отличить по надписи на корпусе устройства, рядом с обозначением частоты тока (50 Гц).
Номинал, равный сечению кабеля, гарантирует, что ток нагрузки не превысит допустимых значений, и отключает питание в случае отклонения.
Существуют также различия в типах магнитных триггеров; в зависимости от пускового тока они могут иметь разную чувствительность:
B – рассчитан на работу с пусковым током в 3-5 раз больше. Этот вариант наиболее подходит в случаях минимальной нагрузки на сеть и часто устанавливается в дачных домах;
C – максимальная перегрузка варьируется от 5 до 10 раз. Оптимальное место для установки – квартиры и дома;
D – отключение происходит при превышении номинального значения в 10-20 раз. Они в основном устанавливаются на заводах, фабриках или в офисных зданиях, где требуется высокое энергопотребление.
Еще одним параметром, который необходимо учитывать при выборе такого устройства, является автоматический выключатель остаточного тока и его класс. В потребительских сетях обычно используются автоматические выключатели остаточного тока с номиналом 10 мА (линия одного потребителя) или 30 мА (более распространенные автоматические выключатели, используемые для нескольких потребителей).
Важной характеристикой защитного устройства является его класс токоограничения и номинальная отключающая способность. В случае внезапных колебаний напряжения или максимальной нагрузки на сеть важно понимать, как быстро защитное устройство отреагирует на ненормальную ситуацию. На это указывает класс ограничения тока автоматического выключателя остаточного тока, в зависимости от класса (по возрастанию от 1 до 3) устройство отключит электропитание в случае неисправности. Предпочтительными являются блоки предохранителей класса 3, поскольку они самые быстрые. К сожалению, стоимость такого устройства будет значительно выше, чем стоимость аналогичного распределительного устройства более низкого уровня.
Условия эксплуатации
Базовые модели RCCB довольно чувствительны к погодным условиям и должны работать при температурах от -7°C до +30°C. Если автоматический дифференциал должен быть установлен на улице, в неотапливаемом здании, в помещениях, подверженных резким изменениям температуры или периодическим посещениям, следует выбирать модели, устойчивые к отрицательным температурам. На внешнем корпусе таких устройств производители размещают специальный значок снежинки, информирующий о том, что распределительное устройство будет исправно работать даже при очень низких температурах (до -30°C). Цена этих устройств также будет значительно выше, чем у обычных моделей.
Как подключить блок предохранителей
В верхней части корпуса расположены регулировочные винты и контактные пластины для подключения клемм фазы и нейтрали, идущих от измерителя. В нижней части находятся контакты для подключения самой линии.
Подключение устройства непосредственно к электрическому шкафу также достаточно просто. Единственное отличие заключается в том, что после установки контакты должны быть дополнительно зафиксированы с максимальным усилием. Это связано с тем, что обычно используются медные провода, а, как известно, медь – довольно мягкий металл.
Наиболее распространенная схема электропроводки
Существует несколько способов подключения автоматического выключателя остаточного тока. Наиболее популярным является монтаж непосредственно за счетчиком – на входе. Преимуществом этого является то, что в случае неисправности электроэнергия будет отключена всем потребителям одновременно. Недостатком является то, что из-за полной потери мощности становится довольно сложно определить место возникновения неисправности. Эта проблема решается путем установки отдельных устройств защиты для каждой группы потребителей за главным выключателем питания. В этом случае возможно включение и определение причины неисправности после срабатывания защиты.
Что такое автоматический выключатель остаточного тока и для чего он используется?
Автоматический выключатель остаточного тока – это комбинированное низковольтное электрическое устройство, которое объединяет функции двух защитных устройств – УЗО и автоматического выключателя остаточного тока – в одном корпусе. Он широко применяется в различных областях и может быть использован в быту, промышленности или на производстве. Он устанавливается в распределительном устройстве 220/380 В.
Некоторые люди, не зная точно, что такое устройство остаточного тока, путают его с УЗО. Однако это два разных устройства. Последний представляет собой устройство, которое автоматически анализирует выходной/входной ток и обеспечивает защиту от утечки тока. В случае большой нагрузки на проводник или короткого замыкания это оборудование бесполезно. Поэтому УЗО может правильно работать только в сочетании с автоматическим выключателем, в соответствии с конструкцией устройства остаточного тока.
Последний представляет собой защитное устройство, сочетающее в себе функции УЗО и автоматического выключателя. Его выгодно устанавливать и подключать там, где место в распределительном щите ограничено. Для однофазного устройства требуется всего два стандартных модульных места.
Назначение и применение автоматических выключателей
Автоматический выключатель остаточного тока (АВПТ) устанавливается для защиты людей от поражения электрическим током, например, при прикосновении к частям оборудования, находящегося под напряжением, или от тока короткого замыкания. Он используется для защиты участка электрической сети от повреждений, вызванных сверхтоками, возникающими при коротких замыканиях или перегрузках.
Автоматический выключатель остаточного тока предотвращает возгорания и пожары, вызванные утечкой электрического тока через поврежденную изоляцию проводов или неисправностью оборудования. Таким образом, устройство одновременно выполняет несколько важных функций:
- защита от утечки тока;
- Предотвращение перегрузки линии;
- быстрое отключение в случае короткого замыкания.
Несмотря на небольшой размер, устройство работает комплексно и эффективно, но только если оно произведено ответственной и авторитетной компанией. Интересно, что если вы не знакомы с характеристиками, символами и другими нюансами этого устройства, вы можете легко спутать его с УЗО.
Устройство остаточного тока гораздо удобнее и эффективнее, чем два защитных устройства. Его основными преимуществами являются:
- компактный размер;
- универсальность;
- никаких ограничений в использовании;
- Разъединитель может быть установлен различными способами.
При установке на DIN-рейку устройство занимает значительно меньше места, чем два отдельных устройства. Это особенно важно, когда в распределительном устройстве необходимо установить несколько типов самозакрывающихся устройств и защит. Выбор такого устройства позволит сэкономить место и значительно уменьшить габариты самого распределительного устройства.
Автоматический выключатель остаточного тока можно использовать в любом месте. Поскольку он предназначен для защиты кабелей от перегрузки или утечки тока, его устанавливают везде, где возможны такие ситуации. Его можно использовать с любыми бытовыми приборами, такими как бойлеры, посудомоечные и стиральные машины, электрические духовки, микроволновые печи. Кроме того, он эффективно предотвращает пожары, вызванные старением или выходом из строя.
Автоматический выключатель остаточного тока и УЗО не уступают друг другу по своим характеристикам. Это устройство подходит для промышленных и производственных сетей и может использоваться в качестве резервной защиты от повреждений или для обеспечения безопасности на отходящих линиях. Устройство может быть успешно установлено в однофазных или трехфазных сетях переменного тока.
Как это работает?
Автоматический выключатель остаточного тока имеет специальный трансформатор, который действует как датчик для обнаружения утечки тока. Он работает путем изменения остаточного тока в проводниках, по которым ток поступает в защитную систему.
Если изоляция проводников в порядке, нет повреждений или неисправностей, или если к токоведущим частям не прикасались, утечка тока не обнаруживается и не происходит. Тогда значения токов в фазном и нейтральном проводниках равны.
Трансформатор содержит магнитопровод, в котором токи образуют равные, противоположно направленные магнитные потоки. В результате вторичный ток будет равен нулю. При таком показании чувствительный компонент устройства, магнитоэлектрическая защелка, не сработает.
Принцип работы автоматического выключателя остаточного тока как защитного устройства заключается в создании дисбаланса между магнитными токами и токами в случае пробоя диэлектрической изоляции или случайного прикосновения к фазному проводу руками человека. Магнитоэлектрическая защелка активируется при появлении электрического тока во вторичной обмотке. Это запускает механизм очистки в контактной системе и дозаторе.
Проект
Автоматический выключатель управления газовой горелкой состоит из рабочей и защитной частей. Его основными компонентами являются:
- трансформатор;
- электромагнитное высвобождение;
- Тепловое высвобождение.
Трансформатор представляет собой устройство, состоящее из нескольких обмоток. Здесь все зависит от того, сколько полюсов находится в устройстве. Этот компонент сравнивает токи нагрузки через проводники. Если они не сбалансированы, на вторичном выходе трансформатора возникает ток утечки. Как описано выше, она передается на механизм разблокировки – магнитоэлектрическую защелку. Разблокировка контактов прерывателя происходит быстро и без временной задержки.
Важно: Всегда можно проверить правильность работы модуля дифференциальной защиты. На корпусе имеется кнопка TEST. Если эта кнопка нажата, генерируется искусственный ток утечки. Если автоматический выключатель в порядке, он сработает.
Электромагнитный расцепитель представляет собой электрический магнит с сердечником, который воздействует на механизм отключения. Этот элемент обычно срабатывает при превышении порога токовой нагрузки. Обычно это происходит при коротком замыкании. Этот механизм отключения срабатывает быстро, требуя всего несколько секунд.
Триггер тепловой перегрузки отвечает за защиту от перегрузки. Он выглядит как биметаллическая пластина, которая может деформироваться, если через нее протекает слишком большой ток с нагрузкой выше нормы. Когда оно достигает порогового значения, биметаллическая пластина приводит в действие механизм отключения.
Механизм теплового отключения срабатывает не сразу, обычно проходит некоторое время между обнаружением неисправности и отключением. Время отключения зависит от того, насколько велик ток нагрузки, протекающий через автоматический выключатель. Температура окружающей среды (комнатная) также оказывает влияние.
Детали подключения
Автоматический дифференциальный автоматический выключатель не должен подключаться самостоятельно, его должен обслуживать человек с соответствующим образованием и опытом – электрик. Он будет понимать процесс. Однако есть мастера, которые решают сделать все сами.
Схема подключения автоматического выключателя остаточного тока несложная. При подключении современной модели можно выбрать каждую сторону клеммы для входящего и исходящего напряжения. Многие производители, выпускающие в настоящее время ограничители перенапряжения – например, Siemens, Müller, Hager – делают многофункциональные устройства. Они могут быть подключены сверху или снизу и будут эффективно работать в обоих случаях.
Поэтому при покупке современной модели нет необходимости обращаться к электрику. Вы можете сделать это самостоятельно, вам просто нужно знать разницу между нейтральным и фазным проводником.
Существует несколько вариантов подключения:
- К однофазной сети (220 В). Этот тип проводки используется в квартирах и частных домах. Здесь вам понадобится изделие двухполюсного типа. Существует две схемы подключения. Первый – установить предохранитель за счетчиком электроэнергии для всей проводки. Второй способ заключается в установке отдельного блока для каждой группы кабелей. Это более безопасный и удобный способ.
- Для трехфазной сети (380 В). Здесь вам понадобится четырехполюсный дифференциальный автоматический выключатель. Этот метод идеально подходит для современных зданий – например, дачных домиков. Он также подходит для гаражей.
- Без заземления. Этот метод устарел и редко используется в настоящее время. Этот метод часто встречается в старых зданиях из сэндвич-панелей. Это небезопасно, и рекомендуется заменить проводку на более современную.
Большинство жителей многоквартирных домов выбирают первый вариант.
Критерии отбора
Автоматический выключатель остаточного тока (АВДТ) следует приобретать только в специализированном магазине. Работа этого устройства очень важна не только для комфорта, но и для безопасности. Он защищает людей и сеть от поражения электрическим током, пожаров.
Стоимость не является показателем качества. При выборе защитного устройства следует учитывать несколько критериев:
- Номинальный дифференциальный ток;
- Коммутируемый ток определяет токи короткого замыкания, которые может выдержать модель;
- Номинальные токи.
Стоит искать устройства от авторитетных производителей. Например:
- Хагер. Немецкий концерн, который постоянно поставляет на наш рынок дифференциальные автоматические выключатели.
- Итон / Мёллер. Существует много хороших мнений об этой компании.
- Легранд. Производит модели нового поколения.
- Abb. Предлагает несколько линий приборов, которые производятся на итальянских и немецких заводах. Приобрести продукцию этой заслуженной компании предлагает интернет-магазин “Градиентех”.
- Schneider Electric. Выпускает устройства бюджетных и профессиональных серий.
При выборе защитного устройства обращают внимание на особенности и сложность его подключения. Поскольку многие электроприборы сегодня используются в квартирах и домах, автоматический выключатель остаточного тока – лучший выбор. Он не занимает много места. Существуют модели, которые требуют только одного места для модуля. Однако они дороже обычных.
Теперь, когда вы понимаете разницу между автоматическими выключателями остаточного тока и УЗО и автоматическими выключателями, пришло время купить подходящую модель для вашего дома или квартиры. На сайте компании Gradientech вы можете выбрать один из вариантов оборудования, способного обеспечить качественную и эффективную защиту от перегрузок, пожаров и поражения электрическим током. Наш интернет-магазин продает только современные и качественные модели по хорошим ценам
Зачем нужен автоматический выключатель остаточного тока и каков принцип его работы Различные типы: в чем разница, устройство и схема
В этой статье вы узнаете, как работает автоматический выключатель остаточного тока, как он устроен и чем отличается от других защитных устройств.
Защита от поражения электрическим током с помощью автоматического выключателя остаточного тока
Современное общество характеризуется повсеместным использованием различных видов электрооборудования. Нередко новые устройства подключаются к кабелям, которые не были рассчитаны на большие токи.
Другая ситуация: вместо дорогостоящего оборудования известных производителей в целях экономии покупаются конструкции малоизвестных брендов. Недобросовестные производители снижают себестоимость продукции в ущерб качеству. Для повышения безопасности людей и предотвращения пожаров было разработано множество различных защитных устройств.
Что такое устройство остаточного тока и для чего оно используется?
Автоматический выключатель остаточного тока (АВДТ) сочетает два типа защиты в одном корпусе:
- Перегрузка (короткое замыкание, перегрузка по току);
- Защита от тока утечки.
Первый тип используется в автоматических выключателях и обеспечивает отключение фазного и нулевого проводников, когда ток нагрузки превышает ток, на который рассчитан автоматический выключатель. Второй тип защиты используется в устройствах остаточного тока (УЗО). Принцип действия основан на сравнении токов в нейтральном и фазном проводниках. Наличие разницы указывает на наличие тока утечки, который может быть опасен.
Фактически, автоматический выключатель остаточного тока объединяет два устройства в одном корпусе.
Преимущества и недостатки
Автоматический выключатель остаточного тока имеет следующие преимущества
- Экономия места в распределительных щитах за счет объединения обоих устройств.
- Упрощенная установка и уменьшенное количество точек подключения.
- В случае отключения одновременно отключаются все питающие линии (нейтраль и фаза).
В то же время эти устройства имеют и некоторые недостатки:
- Более высокая стоимость.
- Трудности в диагностике причины отключения.
- В случае неисправности происходит полное изменение, независимо от того, какой тип защиты вышел из строя.
Так, если с отдельно установленными автоматическими выключателями и УЗО легко определить причину отключения (короткое замыкание или ток утечки) и при необходимости заменить необходимое устройство, то автоматический выключатель остаточного тока полностью заменяется. И для поиска причин требуются определенные навыки.
Приложения
Автоматический выключатель, как и УЗО, проявляет свои лучшие характеристики при установке в цепях, требующих особого контроля. Это большие нагрузки в зонах повышенной опасности или наличие аппаратуры, чувствительной к характеристикам электросети.
Опасные зоны – это зоны с повышенной влажностью и наличием электрооборудования. Например, ванная комната с электрическим бойлером или стиральной машиной, или кухня с электрической плитой.
Где лучше всего установить устройство защитного отключения вместо УЗО?
Поскольку автоматический выключатель остаточного тока занимает меньше места, чем УЗО и автоматические выключатели, они наиболее подходят для установки в небольших распределительных щитах. Его также удобно использовать в панелях, распределяющих энергию на большое количество цепей, так как нагрузка может быть значительно упрощена. Одновременно повышается надежность, поскольку слабым местом в распределительных щитах является место соединения – клемма устройства с подключенными к ней проводами.
Параметры
При установке устройства защитного отключения (УЗО) необходимо учитывать три основных параметра:
- Напряжение питания и количество фаз – 220 В или 380 В, 1 фаза или 3 фазы.
- Ток срабатывания. Это то же самое, что и для автоматического выключателя остаточного тока.
- Ток утечки. Здесь все аналогично УЗО.
Есть еще несколько параметров, о которых не все знают:
- Номинальная прочность на разрыв. Ток короткого замыкания, который устройство может выдержать без повреждения.
- Время срабатывания дифференциальной защиты.
- Класс предельного тока. Указывает время гашения дуги при коротком замыкании.
- Тип срабатывания, от которого зависит ток срабатывания, превышающий номинальный ток.
Тип электромагнитного выброса
Электромагнитный расцепитель в распределителе предназначен для кратковременного размыкания цепи при превышении номинального тока в определенное число раз. Распространены следующие типы:
- B – Ток отключения превышает номинальный ток в 3-5 раз.
- C – Ток отключения превышает номинальное значение в 5-10 раз.
- D – Ток срабатывания в 10-20 раз превышает номинальное значение.
Ток утечки (дифференциальный ток отключения) и его класс
Порог чувствительности дифференциального трансформатора определяет ток утечки, при котором срабатывает защита. Наиболее часто используемые дифференциальные трансформаторы имеют классы чувствительности 10 и 30 мА.
Помимо численного значения тока утечки, важна его форма. Различают следующие классы защитных устройств:
- AC – контролируется синусоидальный ток утечки.
- A – в дополнение к синусоидальному току учитывается пульсирующий постоянный ток, что важно для защиты цифровых электронных устройств.
- B – сглаженный постоянный ток добавляется к указанным токам.
- S – временная задержка срабатывания 200-300 мс.
- G – временная задержка – 60-80 мс.
Номинальная отключающая способность и класс токоограничения
Параметр определяет ток короткого замыкания, который группа миниатюрных контакторов автоматического выключателя может выдержать без повреждения при отключении. Чем выше значение параметра, тем выше вероятность того, что выключатель останется в рабочем состоянии после устранения неисправности в сети. Типичный диапазон значений следующий:
- 3000 А;
- 4500 А – вместе с первым значением сегодня практически не используется;
- 6000 A – часто используемое значение;
- 10000 A – подходит для размещения вблизи электроподстанций, но имеет высокую стоимость.
Класс ограничения тока описывает скорость отключения при протекании критического тока. Время срабатывания (скорость) включает время гашения дуги между размыкающимися контактами. Более короткое время или более высокая скорость срабатывания гарантирует большую безопасность. Существует три класса: с первого по третий.
Электронные или электромеханические
Различают электромеханические и электронные устройства. Электромеханические автоматические выключатели сверхтока считаются более надежными и не требуют внешнего источника питания для работы.
Электронные устройства более стабильны, но для нормальной работы требуют стабильного питания на входе.
Принцип работы селективного типа
В разветвленных электрических сетях используется двухуровневая система защиты.
Первый уровень состоит из автоматического выключателя остаточного тока (RCCB), который полностью контролирует линию нагрузки. На втором уровне автоматический выключатель остаточного тока контролирует каждую цепь отдельно.
Чтобы оба уровня защиты не срабатывали одновременно, первый предохранитель должен обладать селективностью, которая определяется временем задержки срабатывания. Для этой цели используются автоматические выключатели класса S или G.
Особенности выбора для квартиры или дома
Настройки автоматических выключателей с предохранителями во многом зависят от характеристик электроустановки и устанавливаемого оборудования. Часто используются автоматические выключатели MCCB с остаточным током 30 мА, поскольку более чувствительные устройства могут срабатывать при ошибках в стареющей проводке и при большом количестве подключенных приборов.
Размер соленоида отключения зависит от коммутируемой нагрузки.
Токи срабатывания регулируются теми же условиями, что и для автоматических выключателей.
Условия эксплуатации
Устройства RCCB могут быть установлены как с заземлением, так и без него.
Ошибки при закупках
Главная ошибка при покупке устройства остаточного тока – это защита самого себя. Поэтому потребители выбирают устройства с минимально возможным защитным током и перегрузкой. В результате происходит много ложных срабатываний.
Слишком высокие токи срабатывания не гарантируют надежного срабатывания при больших токах нагрузки.
Правильный выбор размера автоматического выключателя обычно выполняется специалистами, которые также консультируют по вопросам проводки и установки распределительного устройства. Отсутствие квалификации не обеспечивает надлежащую защиту потребителей от нештатных ситуаций.
