Выбор места прокладки труб зависит от ряда критериев, которые анализируются на этапе проектирования. Частные дома могут снабжаться газом различными способами: путем прокладки труб в земле или над землей. Следует рассмотреть оба способа и особенности их выбора.
Законодательная база Российской Федерации
Подземная прокладка газопроводов имеет множество преимуществ. Они не портят внешний облик городских зданий и сельского ландшафта, не мешают движению транспорта и не заставляют переносить существующие здания. Однако у них есть существенный недостаток – трудно контролировать как саму трубу, так и движущуюся по ней среду.
Мы расскажем вам, как контрольная труба на газопроводе помогает следить за состоянием системы. Мы изложим особенности ее конструкции. Мы обсудим варианты расположения и принципы установки.
В этой статье вы узнаете, где и в каком порядке устанавливаются контрольные трубы в системе газопровода. Вы узнаете, как крепить их к обсадным трубам и полукруглым крышкам. Вы поймете важность контроля состояния подземного трубопровода.

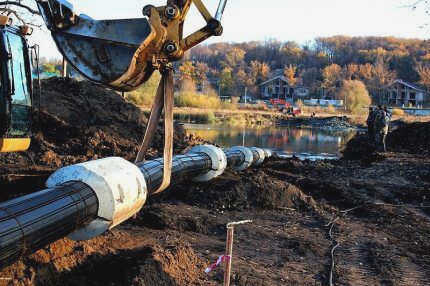

Назначение защитной оболочки
Назначение защитного кожуха заключается не только в защите самого газопровода от агрессивных сред и различных повреждений, но и в обеспечении безопасности окружающих. Общеизвестно, что утечка газа – это очень опасное явление, поэтому дополнительная защита – это не роскошь, а необходимость.
Прокладка труб с использованием защитных оболочек строго регламентирована, согласно нормативным документам – СНиП 42-01 и СНиП 32-01. Согласно требованиям, изложенным в последнем документе, регламентируется не только сам процесс прокладки, но и расстояние, на котором должны находиться концы защитной оболочки.
В частности, в случае железнодорожных путей защитная оболочка должна проходить через них и находиться на расстоянии не менее 50 метров от съезда. Такое высокое значение оправдано тем, что природный газ очень взрывоопасен, а железнодорожные составы очень тяжелые. Что касается дорог, то оболочки должны выступать на 3,5 метра от съезда. Кроме того, существуют точные указания по глубине заложения трубопровода, которая составляет около полутора метров.
Виды газовых запорных устройств

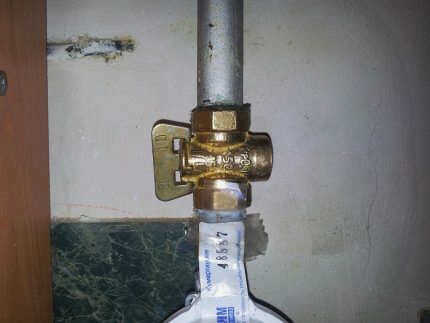

Газовая запорная арматура бывает: запорный клапан, предохранительный клапан, аварийный клапан и обратный клапан. Для ручного перекрытия газа используется первый вариант рассматриваемых устройств.
Они устанавливаются на трубах, чтобы при необходимости можно было быстро перекрыть подачу метана или пропана в любой точке трубопровода.
Для перекрытия природного газа нельзя использовать краны, вентили или задвижки. Запорные устройства должны быть пригодны для газообразных сред и сжиженных углеводородов.
Запорные устройства на газопроводах должны быть в виде
- задвижки
- запорных кранов;
- сифоны;
- клапаны.
Каждый из этих вариантов предназначен для разных участков и типов газопроводов. Например, на газопроводах низкого давления устанавливаются задвижки, краны или ловушки, а на газопроводах высокого давления – только задвижки. Запорная арматура также используется редко.
Запорная арматура также делится на различные типы:
- ручная;
- быстродействующая автоматическая.
Первые обычно используются там, где скорость перекрытия трубопровода не очень важна. Вторые, с магнитным или пневматическим приводом, предназначены для быстрого перекрытия газа в случае аварий и обнаружения утечек.
Вариант №1 – клиновые задвижки

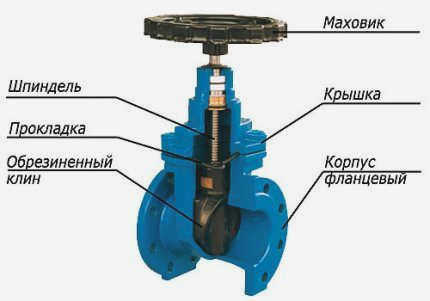

Наиболее распространенными запорными устройствами для газопроводов являются задвижки, которые перемещаются внутри арматуры параллельно потоку рабочей среды. Они состоят из корпуса, крышки задвижки, шпинделя и внутреннего клиновидного обтюратора.

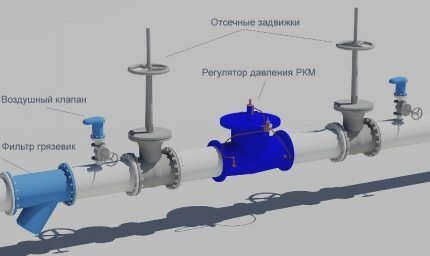

Размещение запорной арматуры на трубопроводе
Перед установкой в газопровод краны и задвижки подвергаются внешнему осмотру, смазке, проверке уплотнений и испытаниям на герметичность. Место установки отключающего устройства на газопроводе выбирается в соответствии с рекомендациями, изложенными в СП 42-101-2003.

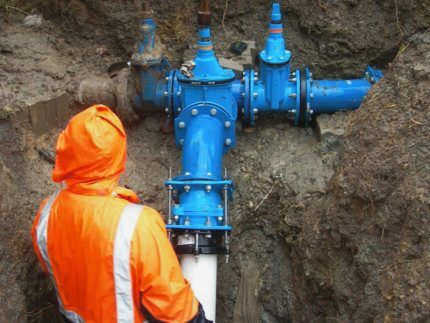

Отключающие устройства устанавливаются под землей в колодце или непосредственно в земле или над землей в несгораемых шкафах, на стенах или трубах.
Отключающие устройства должны быть установлены таким образом, чтобы их можно было осматривать, обслуживать и, при необходимости, демонтировать.
Место ввода запорного устройства в линию газоснабжения должно быть выбрано:
- у кранов – вне помещений потребителя и в пределах 100 м от распределительного газопровода;
- при наличии параллельных труб – на расстоянии, достаточном для обслуживания обоих приборов;
- на отводах и вводах стеклопластика – на расстоянии 5-100 м от точки;
- Если газопровод пересекает воздушную линию электропередачи – вне зоны безопасности воздушной линии;
- на стенах частных домов – на расстоянии не менее полуметра от дверных и оконных проемов;
- возле газовой плиты – на стороне трубы на уровне соединительной розетки на расстоянии не менее 20 см от плиты;
- возле газовой плиты или газового котла в случае верхней разводки – на высоте 1,5 см от пола.
Если арматура устанавливается на высоте более 2,2 метра, на этом уровне следует предусмотреть металлическую лестницу и/или платформу.
Если устанавливаются колодцы, они должны быть выполнены из негорючих строительных материалов. Подойдет камень, кирпич, бетон и т.д. Но не дерево или пластик.

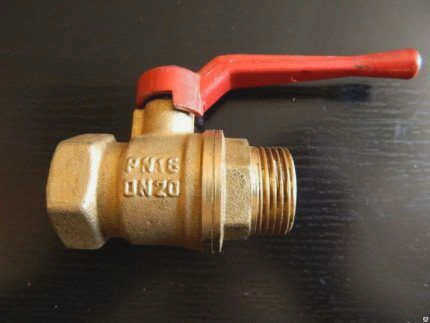

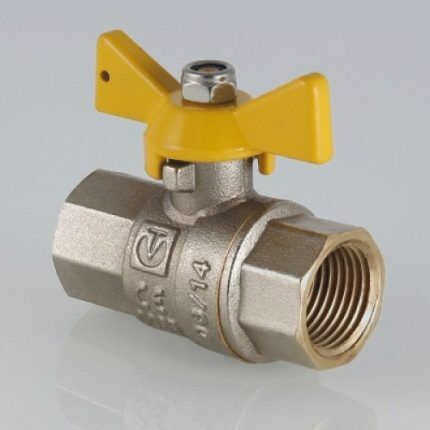

Для внутренних и надземных наружных газопроводов с трубами из стали и полиэтилена, используемых для природного газа и СУГ в паровой фазе с давлением до 0,005 МПа, рекомендуются обычные шаровые краны
От чего зависит выбор линий
Проектированием нового газопровода занимается специальная комиссия, которая определяет маршрут линии, способ прокладки и точку строительства ГРС.
При выборе способа прокладки учитываются следующие критерии
- численность населения территории, на которой планируется прокладка газопровода;
- наличие на территории уже проложенных подземных коммуникаций
- тип грунта, тип и состояние дорожного покрытия;
- характеристики потребителя – промышленный или бытовой
- возможности различных видов ресурсов – природных, технических, материальных, человеческих.
Подземная прокладка предпочтительна, так как снижает риск случайного повреждения труб и обеспечивает стабильный температурный режим. Подземная прокладка предпочтительна, так как снижает риск случайного повреждения труб и обеспечивает стабильный температурный режим.

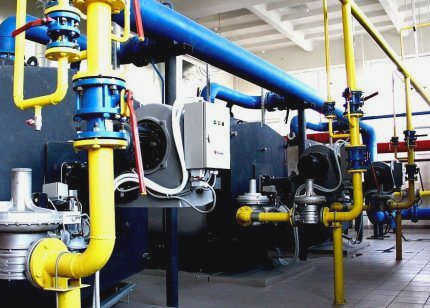

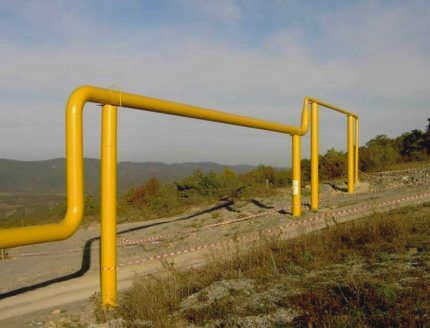

На промышленных предприятиях кабели прокладываются над землей – на специально установленных опорах, вдоль стен. Внутри зданий они также прокладываются над землей – вдоль стен.
В очень редких случаях газовые трубы могут быть скрыты под бетонным полом – в лабораториях, на предприятиях общественного питания или бытового обслуживания. В целях безопасности газопровод помещают в коррозионностойкую изоляцию, заполняют цементным раствором, а там, где он проходит на открытом воздухе, помещают в надежные ограждения для обеспечения устойчивости.
Специфические особенности газопроводов
Имея определенность в назначении газопровода, легче выбрать способ монтажа или материал для прокладки. Например, если необходимо подключить к магистрали одноквартирный дом, предварительно анализируется участок, берутся пробы грунта, рассчитывается расстояние и кратчайший путь, изыскиваются ресурсосберегающие мероприятия.
Рассмотрим подробнее технические и юридические аспекты этих типов газопроводов – подземных и надземных.
Вариант № 1 – подземный газопровод
При прокладке подземных коммуникаций важно заранее просчитать все нюансы: основную длину, глубину траншеи и тип материала трубы.

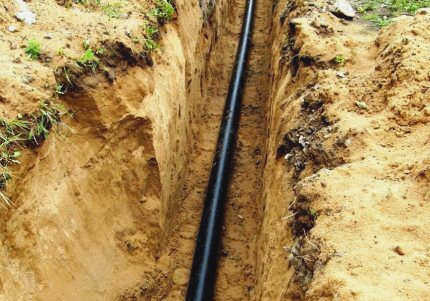

Согласно правилам монтажа, глубина залегания подземного газопровода составляет 0,8 м – учитывается расстояние до верха трубы или обсадной трубы, а не до дна траншеи.
Если местность пустынная, без дорог и зданий, глубина может быть уменьшена до 0,6 м.
С другой стороны, котлованы придется углубить, если на месте обнаружены следующие факторы
- Сложные почвенные и климатические условия;
- Высокие динамические нагрузки;
- Грунтовые воды.
В городах и промышленных зонах часто возникают динамические нагрузки, такие как резкие перепады температур, автомагистрали, трамвайные и железнодорожные линии.
Если через участок коттеджа проходит дорога, траншея для проходящей под ней газовой трубы должна быть глубже. В некоторых случаях используется и другой тип газовых труб – надземный.
Если подземные газовые трубы пересекают другие инженерные коммуникации, между ними должны быть выдержаны определенные расстояния:
