Контр обрешетка на крышу под металлочерепицу

Перед креплением досок обрешетки всегда необходимо произвести предварительный расчет. Желательно сделать масштабный чертеж угла наклона, на котором схематично показаны размеры досок.

Содержание

Как правильно установить обрешетку под металлочерепицу

Черепица – один из самых популярных современных материалов для наружного слоя кровли здания. Одна из ее основных функций – отвод дождевой и талой воды в дренажную систему. Она также защищает здание от ветра, поглощает и распределяет снеговую нагрузку и предотвращает потери тепла. Чтобы в процессе эксплуатации не возникало проблем, обрешетка под черепицу должна быть надежной и выполненной в соответствии с технологией. О том, как выполнить монтаж такой кровли, мы расскажем в нашей статье.

Основные элементы обрешетки под черепичную крышу

Прежде чем установить черепичную крышу на жилом доме, необходимо построить несущую конструкцию. Конструктивно это система, состоящая из следующих элементов:

Стропильная система – это набор несущих балок, на которые опираются остальные части крыши. Предназначена для восприятия нагрузок от веса кровли и кровельных материалов, атмосферных воздействий и перенаправления их на несущие стены здания.

Контробрешетка – это элемент кровли, который выполняет несколько функций. Они используются для крепления гидроизоляционного слоя к стропилам. Гвоздевые планки создают вентиляционный зазор для конденсата из-под верхнего слоя кровли. К контр обрешетке крепятся доски обрешетки для последующей укладки металлочерепицы.

Навесная обрешетка. Несущий элемент каркаса кровли, который используется для крепления металлочерепицы и предназначен для восприятия нагрузок от ветра, дождя и снега и передачи их на стропильную систему.

Назначение и расстояние между обрешетками

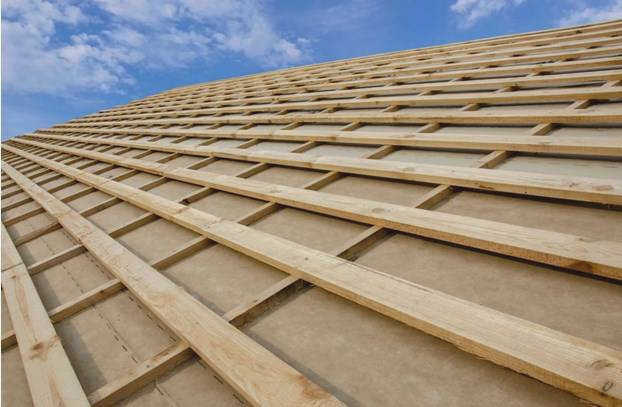

Первым этапом монтажа обрешетки является установка контробрешетки. Эта часть кровельного покрытия обеспечивает вентиляционный зазор между кровельной мембраной и внешней обшивкой. Основное назначение вентиляционного зазора – отвод конденсата из-под кровельного листа, который образуется из-за разницы между внутренней и внешней температурой.

Доска обрешетки изготавливается из бруса 50х50 мм. Она крепится непосредственно к стропильной системе с помощью оцинкованных гвоздей. Расстояние между такими дополнительными обрешетками на крыше под черепичную кровлю должно соответствовать расстоянию между стропилами. Обычно это расстояние составляет от 70 до 90 см.

Установка контр обрешетки является важным этапом при строительстве любого типа крыши. Независимо от того, холодная или теплая металлическая крыша установлена, вентилятор обеспечит испарение влажного воздуха и конденсата из пространства под крышей. Это необходимо для бесперебойной работы обрешетки крыши.

Какую обрешетку можно использовать для металлочерепицы?

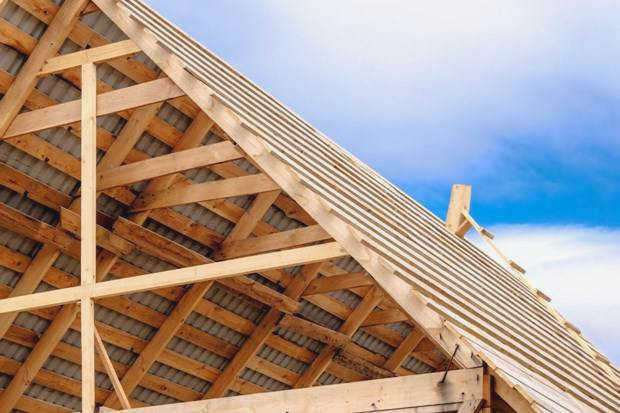

Обрешетка является основным несущим элементом. Она используется для поддержки металлочерепицы и ее фиксации с помощью крепежных элементов. В зависимости от угла наклона ската крыши в конструкции могут использоваться следующие виды обрешетки.

Редкая. Устанавливается, если значение угла наклона ската превышает 20 градусов. Предполагает размещение несущих досок с определенным шагом между их центрами.
Сплошная. Этот вид обрешетки под металлочерепицу рекомендуется для крыш с малым уклоном и крыш с углом наклона менее 20 градусов.
Стыковые. Используются в тех случаях, когда в крыше предусмотрены выступы и дополнительные аксессуары. К ним относятся люки, мансардные окна, дымоходы и вентиляционные трубы, снегозадержатели и многое другое. Шаг обрешетки под кровельные листы в этом случае выбирается для каждого типа отдельно.

Является ли установка контрреек обязательной?

Установка контробрешетки обязательна для всех скатных крыш, использующих ступенчатую (разреженную) обрешетку под черепицу. Возникают логичные вопросы: что это такое и когда следует устанавливать эту схему крепления каркаса.

Согласно строительным нормам и национальным стандартам, ступенчатую обрешетку можно устанавливать на скатных крышах с уклоном 20 градусов и более. Если уклон крыши меньше, необходимо устанавливать сплошную обрешетку.

Сплошная обрешетка обязательна на крышах зданий с уклоном менее 20 градусов, а также на крышах с малым уклоном. Такая конструкция позволяет распределить нагрузку от веса снега, предотвращая деформацию металла.

Контробрешетку нельзя использовать (хотя и рекомендуется) на холодных металлических крышах со сплошной обрешеткой. Если конструкция крыши включает теплоизоляцию, использование контробрешетки для сплошной обрешетки также является обязательным. Вентиляционный зазор не препятствует выходу влаги из утеплителя и способствует ее дальнейшему выветриванию наружу. Однако в этом случае необходимо учитывать некоторые нюансы при креплении контррешетки.

Какие материалы используются для контррешетки?

Контррейки должны поднимать обрешетку достаточно далеко от гидроизоляции, чтобы обеспечить хорошую циркуляцию воздуха под кровлей. Согласно правилам, высота крепления должна быть не менее 50 мм. Поэтому в качестве контробрешетки следует использовать сканлейсы 50х50 мм.

Для снижения стоимости строительства допускается использование в качестве контрреек брусьев 40х50 мм. При использовании такого бруса его длинная сторона должна опираться на стропила, а короткая – обеспечивать высоту вентиляционного зазора.

Еще одним параметром, который необходимо учитывать при покупке пиломатериалов, является их длина. Лучше, если контробрешетка полностью перекрывает стропила от карниза до конька. Для этого измерьте ширину крыши (расстояние от стропил до края конька). Добавьте к этому значению 50 мм для создания карниза крыши.

Если ширина крыши слишком велика и невозможно установить одну сплошную доску по всей длине стропил, установите несколько стропил. В идеале они должны быть одинакового размера. Это достигается путем деления стропил на равные части.

К качеству используемой древесины предъявляется ряд требований:

Пиломатериалы должны быть хорошо высушены. Допустимое содержание влаги не должно превышать 20%. Если используется влажный пиломатериал, то в процессе эксплуатации он будет высыхать естественным образом, что может привести к короблению, короблению материала и растрескиванию древесины.
Не следует использовать доски, изготовленные из низкокачественной древесины. Высокие сучки, большое количество смоляных карманов и другие дефекты влияют на долговечность изделия. Это может привести к повреждению каркаса и всей металлической крыши в случае возникновения напряжений.
Особое внимание следует уделить качеству геометрии. Брус должен иметь точные размеры и форму. В противном случае она может деформироваться, а в местах крепления могут появиться щели, в которых может образоваться конденсат и протечки.

Контробрешетка для металлочерепицы

Контробрешетка для металлочерепицы предназначена для создания зазора для потока воздуха в подкровельном пространстве. Конструкция устанавливается поверх подкровельной мембраны, в результате чего образуется открытое пространство для воздуха.

Нужны ли контррейки для металлочерепицы?

Преимущества контробрешетки следующие

Вентиляция крыши;
Предотвращение образования плесени и грибка на стропилах;
Предотвращение гниения деревянных частей крыши;
Конденсат не скапливается на нижней стороне кровельного покрытия.

Это означает, что установка контробрешетки под кровельным листом является обязательной. Помимо вышеупомянутых преимуществ, такая конструкция также позволяет устранить неровности стропильной системы.

Толщина контррейки

Как правило, для контробрешетки используется брус размером 30х50 мм и длиной 135-137 см. Такие пиломатериалы используются для прямых крыш. Если вы строите скатную крышу, сечение следует увеличить до 50х50 мм. Расстояние между контррейками вдоль одного стропила не должно превышать 30 см.

Инструкции по монтажу

После доставки досок нужного размера можно приступать к монтажу:

Деревянные элементы должны быть пропитаны специальным составом для предотвращения гниения древесины и поражения насекомыми.
После укладки гидроизоляционной мембраны закрепите контррейки оцинкованными гвоздями.
Убедитесь, что балки параллельны друг другу и перпендикулярны карнизной доске.
Отметьте уклон обрешетки на каркасе контробрешетки.
Соедините метки малярным шпагатом.
Установите обрешетку и подкладочную обрешетку необходимой толщины, чтобы выровнять угол наклона крыши.

Гидроизоляция под черепичной крышей

В процессе эксплуатации дома под кровлей образуется конденсат, который приводит к гниению деревянных элементов конструкции и отсыреванию теплоизоляции. Влага воздействует на древесину и приводит к постепенному разрушению, что может привести к высоким затратам на ремонт. Деревянные изделия и изоляция защищаются от конденсата с помощью гидроизоляции. Выбор гидроизоляционного материала зависит от того, является ли крыша холодным чердаком или утепленным чердаком.

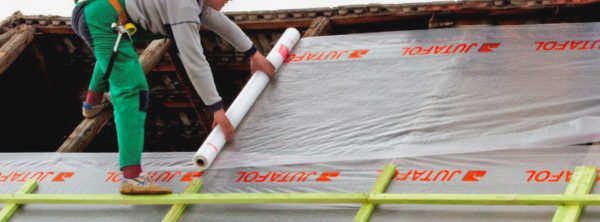

Гидроизоляция холодной крыши выполняется с помощью диффузионных мембран и гидроизоляционных пленок. Последние укладываются на стропила с зазором около 2 см между ними. Они укладываются полосами, начиная с нижней части ската крыши, с нахлестом 50-100 мм между слоями. Стыки герметизируются специальной лентой.
Теплые крыши дороже и более трудоемки в защите от влаги. Гидроизоляция в этом случае выполняется по-разному и зависит от используемого материала:
если используемая пленка имеет низкую паропроницаемость, то необходимо два вентиляционных зазора – между теплоизоляцией и пленкой и между пленкой и обрешеткой. Как правило, теплоизоляция устанавливается между стропилами, на одном уровне с верхней плоскостью стропил. Для создания единого стыка контр обрешетка должна быть прибита к стропилам, а фольга уложена сверху без прогиба. Затем обрешетка прибивается к контр обрешетке поверх мембраны, которая обеспечит второй шов, и к ней крепится обрешетка;
более благоприятный вариант установки гидроизоляционной мембраны с одним вентиляционным зазором. Этот метод предполагает создание зазора только между обрешеткой и мембраной, что позволяет водяному пару хорошо проходить даже при установке без зазора, т.е. непосредственно на теплоизоляторе. Мембрана крепится к стропильной конструкции таким образом, чтобы верхние полосы перекрывали нижние, а швы абсолютно герметично проклеиваются клейкой лентой.
