Котел navien ошибка 02 как устранить

Перегрев происходит из-за снижения скорости циркуляции теплоносителя. Это также возможно при засорении теплообменника (ошибка 16E). Следование рекомендациям "сделай сам" не принесет желаемого результата. Даже если удастся приготовить подходящий специальный раствор, полностью очистить полость агрегата не удастся. Канал для жидкости имеет сложную конфигурацию – промывка проводится под давлением в мастерской.

Содержание

Самодиагностика Navien

Бытовые котлы южнокорейского производителя KD Navien Co., Ltd заслужили в России репутацию надежных и доступных по цене отопительных котлов.

Газовые бытовые котлы отопления Navien оснащены функциональными и удобными системами автоматики и защиты.

Для потребителя очень удобна самодиагностика котлов!

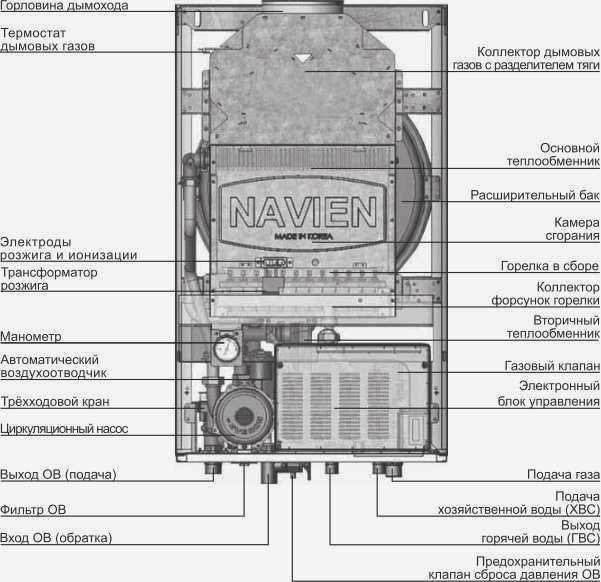

Основные блоки котла Navien оснащены датчиками, которые сигнализируют о неисправности. Электронный блок получает сигналы от всех датчиков.

Программная диагностика котла показывает на сервисном дисплее код ошибки, соответствующий неисправности.

Код ошибки отображается на сервисном дисплее в виде цифровых или буквенно-цифровых символов с буквой "E". Цифровые и буквенно-цифровые коды соответствуют одной и той же неисправности, например, код "03" соответствует коду "E03".

В инструкции по эксплуатации котла содержатся коды ошибок и соответствующие краткие описания ошибок.

Расшифровка кодов ошибок котлов Navien поможет вам самостоятельно обнаружить и устранить неисправность!

Неисправности котла

По кодам ошибок системы самодиагностики можно определить следующие неисправности газовых котлов Navien:

Низкое давление теплоносителя.
Сбои в зажигании горелки котла.
Низкое давление газа.

Этим неисправностям соответствуют следующие коды ошибок NAVIEN:

01 – перегрев циркуляции теплоносителя.
02 – нет циркуляции воды.
03 – нет сигнала от датчика пламени.
04 – Ложная тревога датчика пламени.
05 – обрыв линии датчика температуры.
06 – превышена температура обратки.
07 – обрыв линии датчика горячей воды.
08 – короткое замыкание датчика горячей воды.
09 – отказ вентиляции камеры сгорания.
10 – отказ вентиляции дымохода.
11 – отказ системы автоматического пополнения горячей воды.
12 – отсутствие пламени в горелке.
13 – короткое замыкание датчика расхода теплоносителя.
15 – неисправность платы управления.
16 – перегрев электрического устройства в системе.
17 – неисправность платы управления.
27 – неисправность датчика давления.
30 – перегрев дымового термостата.
93 – неисправность кнопки выключателя.

Расшифровка других кодов ошибок котлов Navien приведена в руководстве по эксплуатации котла!

Коды ошибок Navien

Отопительное оборудование от производителя Navien отличается повышенным уровнем надежности котлов. Производитель предлагает широкий ассортимент настенных и напольных моделей с одним или двумя контурами отопления.

Важной особенностью агрегатов Navien является хорошая программная диагностика, позволяющая владельцам самостоятельно устранять неполадки.

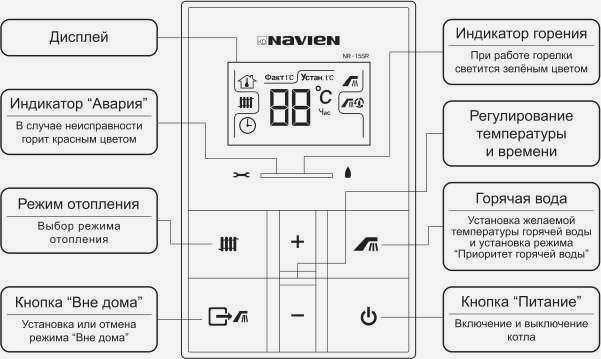

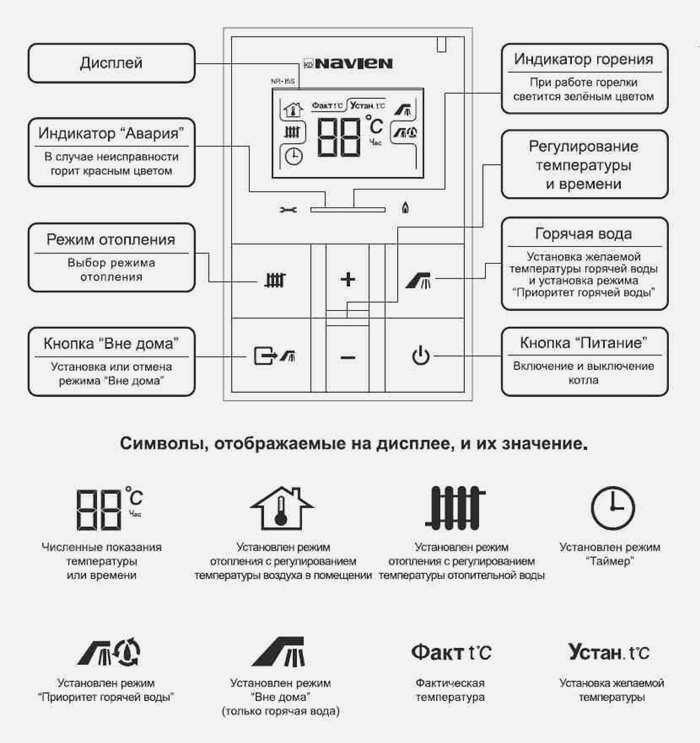

Система самодиагностики устройства отображает код ошибки, соответствующий неисправности, на ЖК-дисплее.

Распространенные неисправности

Существует три основных типа неисправностей отопительных агрегатов Navien:

Падение давления в отопительном контуре.
Неисправности системы зажигания газовой горелки.
Низкое давление в газовой сети.

Информация об ошибке отображается на сервисном жидкокристаллическом дисплее в виде двухзначного кода ошибки.

Сервисный жидкокристаллический дисплей должен быть доступен пользователю для осмотра и должен содержаться в чистоте!

Прежде чем самостоятельно устранять неисправности котла, убедитесь, что код ошибки относится к неисправностям, которые могут быть устранены в сервисном центре.

Наиболее распространены следующие коды ошибок NAVIEN:

01 – перегрев жидкостного контура.
02 – ошибка цепи теплоносителя.
03 – отсутствие сигнала датчика пламени или обрыв кабеля датчика.
04 – ложное срабатывание датчика пламени в нагревателе.
05 – перебитый кабель датчика температуры.
06 – повышение температуры обратки до 120℃.
07 – обрыв линии датчика ГВС (горячей воды).
08 – короткое замыкание датчика ГВС.
09 – отказ вентилятора.
10 – неисправность дымоходной системы.

На сервисном экране могут появиться другие коды неисправностей с 11 по 93.

Эти неисправности обычно требуют обращения в авторизованный сервисный центр.

03E – Нет пламени горелки.

h2 3,0,0,0,0 –>

Проверьте

Состояние запорного клапана. Может быть вызвано невнимательностью пользователя – клапан закрывает трубу.
Положение рычага запорного клапана. Если он срабатывает, канал подачи газа перекрывается и котел останавливается; это может произойти и в отсутствие хозяев.

Если пламя есть, причиной ошибки является датчик ионизации: загрязнение электрода или его неправильное положение, повреждение сигнальной линии, короткое замыкание.

p, blockquote 6,0,0 –>

07E / 08E

h2 6,0,0,0,0 –>

Аналогично для системы горячего водоснабжения Navien.

p, blockquote 9,0,0,0 –>

h2 7,0,0,0,0 –>

Ошибка указывает на отсутствие сигнала от вентилятора.

p, blockquote 10,1,0,0,0,0 –>

h2 8,0,0,0,0 –>

Код обычно отображается, если строка недостаточна или отсутствует.

p, blockquote 11,0,0,0,0 –>

Если ошибка возникает при первом запуске, это может быть связано с неправильными расчетами дымохода или правилами установки.

p, blockquote 12,0,0,0 –>

Проверьте

h3 4,0,0,0,0 –>

Дымоход для котла Navien

Вентилятор для котла Navien

p, blockquote 13,0,0,0,0,0 –>

h2 9,0,0,0,0 –>

Ошибка котла связана с датчиком расхода: неисправность или короткое замыкание проводки.

p, blockquote 14,0,0,0,0 –>

h2 10,0,0,0,0 –>

Засорение газового тракта. Вероятная причина ошибки – сработавший запорный клапан.

p, blockquote 15,0,0,0,1,0 –>

h2 11,0,0,0,0 –>

Существует несколько неисправностей, которые вызывают появление этого кода.

Электронная плата.
Трехходовой клапан на котле.
Датчик температуры отопления.

Плата управления NAVIEN (блок, контроллер).

Трехходовой клапан Navien

Датчик температуры

h2 12,0,0,0,0 –>

Ошибка, характерная для атмосферных моделей Navien. Вызвана неисправным датчиком воздуха (APS) или отсутствием связи между ним и платой.

p, blockquote 17,0,0,0,0 –>

На дисплее NAVIEN отображаются и другие коды. Но почти все подобные неисправности связаны с электронной платой. Единственное, что вы можете сделать сами, это проверить плотность контактов и закрепить разъемы на модуле. Ремонту он не подлежит, особенно в домашних условиях.

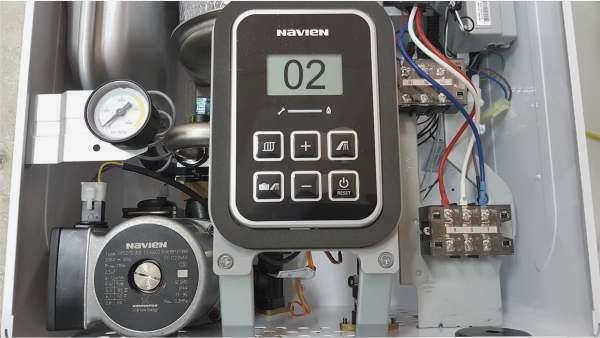

Ошибка 02 на котле Navien, что делать?

Выключите и снова включите питание. Эти действия аналогичны сбросу параметров с помощью кнопки REZET (R) на моделях других марок. Часто ошибки импортных отопительных агрегатов вызваны нестабильностью напряжения.

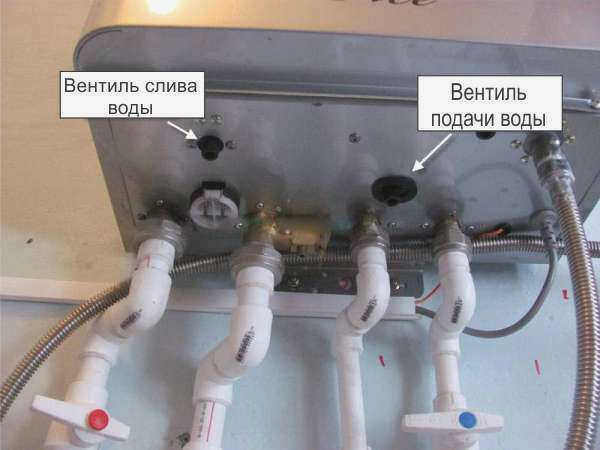

Ошибка 02, появляющаяся при запуске после длительного периода бездействия, может быть вызвана утечкой в цепи. Это часто встречается на объектах, где теплоноситель сливается из системы в конце сезона.

Диагностика отопительного контура

h3 2,0,0,0,0 –>

Падение объема теплоносителя часто вызвано утечкой. Ее интенсивность можно оценить по регулярности появления ошибки 02. Здесь можно рассмотреть два варианта.

p, blockquote 3,0,1,0,0,0 –>.

Дефект микроскопический

h3 3,0,0,0,0 –>

Ошибка 02 не отображается сразу после заполнения системы теплоносителем. Может пройти несколько дней, прежде чем автоматика сообщит о проблеме. Нет смысла искать микротрещины в трубах, радиаторах или соединениях. Если вода в контуре подготовлена, нормальной жесткости, без примесей, желтые пятна, "ржавые" разводы вряд ли появятся в месте утечки – визуально вы не сможете обнаружить неисправность.

Диагностика устройства

h2 2,0,0,0,0 –>

Ошибка 02 генерируется электронным модулем при отсутствии сигнала от датчика (реле протока). Это может быть результатом уменьшения объема теплоносителя или резкого снижения скорости циркуляции в контуре.

p, blockquote 9,0,0,0 –>

Измерительное устройство

h3 5,0,0,0,0 –>

Датчик давления редко выходит из строя: компоненты газового котла отличаются высокой надежностью. Наиболее вероятной причиной ошибки 02 является проблема в сигнальной линии: обрыв, замыкание проводов (на раму, между собой), окисленные или ослабленные контакты. Обнаруженную неисправность можно легко проверить и устранить.

p, blockquote 10,0,0,0 –>.

Проводка котла Navien

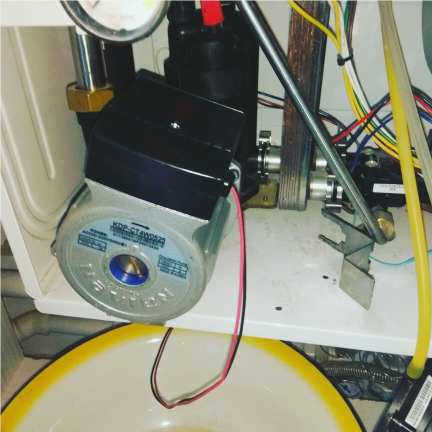

Циркуляционный насос

h3 6,0,0,0,0 –>

Поломка, неисправность насоса – все это инициирует ошибку. Проблемы с насосом особенно часто возникают при использовании неправильно подготовленной воды: слишком жесткой, недостаточно очищенной.

p, blockquote 11,0,0,1,0 –>

Что проверить

Напряжение питания. Не только наличие, но и значение. Если оно не соответствует номинальному значению, двигатель насоса не выйдет на номинальную мощность: ошибка 02 гарантирована.
Надежность контактов. В процессе эксплуатации рейки постепенно окисляются. Их можно чистить обычной резинкой, но не абразивом (наждачной бумагой).
Состояние внутренних частей насоса. Насос следует разобрать и проверить его работоспособность. Если крыльчатка свободно вращается при легком прикосновении, причина кода 02 заключается в чем-то другом. Однако если оно вращается с трудом, насос следует частично разобрать.
