Иногда в качестве основы используется патинированная или оксидированная медь. Зачем делать такую простую вещь из дорогого металла, спросите вы? Потому что он настолько податлив, что позволяет создавать замысловатые, сложные конструкции.
Колпак на дымоход
Стоимость этого устройства начинается от 1 000 рублей, причем верхняя отметка заметно выше. Целесообразность самостоятельного изготовления и установки объяснять не нужно.
Конвекторный дымоход – хорошая альтернатива радиаторам. Он обладает множеством преимуществ и имеет простое устройство. Его несложно изготовить своими руками.
Дефлектор на дымоход своими руками лучше всего собирать из оцинкованной стали. Но в последние годы ему нашли замену в виде металла, который покрыт защитным слоем полимера или простой глазури. Там, где дымоход не контактирует с горячими каналами продуктов сгорания, он может быть изготовлен из пластика (Читать статью о дефлекторе дымохода
).
Видео: Инструкция по изготовлению дефлектора дымохода своими руками
Перед изготовлением дефлектора необходимо сделать чертеж, на котором отмечены все размеры будущего изделия. Выбирая размеры, начните с диаметра дымохода. От этой величины будет зависеть высота самого дымохода и ширина диффузора. Существует таблица со стандартными пропорциями размеров дымохода и дефлектора:
Чтобы сделать дефлектор дымохода своими руками, лучше сделать чертежи в натуральную величину. Ошибка с масштабом может существенно затянуть процесс изготовления.
Необходимые инструменты, которые понадобятся для работы:
- Чертежный набор. Измерительная лента, маркер, линейка.
- Ножницы по металлу, деревянный молоток, заклепочник.
- Дрели и сверла различных диаметров.
Этапы работы
Сначала выберите тип металла, из которого будет изготовлена перегородка. Затем, сделав расчеты и убедившись в их правильности, можно приступать к вырезанию металлических частей дымохода. Сверните корпус вентилятора в форму пластины, а затем прикрепите концы заклепками через просверленные отверстия.
Материал для заглушки вентиляционной трубы
Чтобы придать устройству более привлекательный вид, его можно покрасить под цвет кровли. Поскольку изделия из черной стали выглядят непривлекательно, принято украшать их коваными элементами. К сожалению, у стальных моделей есть большой недостаток: они много весят, поэтому подходят не для всех крыш.
На рынке можно найти грибы из меди и легированной стали, которые прочны, но дороги. Поэтому выбор материала, из которого изготовлено это изделие, во многом зависит от финансовых возможностей домовладельца. Можно приобрести на рынке готовый колпак для дымохода или изготовить его самостоятельно, что под силу домашним мастерам.
Как выбрать форму и материал для колпака дымохода?
Колпак для дымохода был изобретен очень давно. Это решение позволяет придать дымоходу не только декоративные свойства, но и важные практические:
Первичная и первая задача колпака дымохода – защитить его от внешних природных явлений: снега, дождя, сильного ветра и чрезмерной вентиляции. Вторичная – служить дополнительным украшением кровли. Поверьте, фантазия современных дизайнеров поражает как никогда! А некоторые шедевры домашнего и промышленного мастерства притягивают взгляд издалека.
Тем более что каждая деталь может иметь свою форму, придавая дымоходу особенно декоративный, оригинальный вид. Какой бы формы ни был колпак, важно, чтобы он защищал дымоход от осадков и ветра, не позволяя погоде разрушать его стенки. И в то же время он был долговечен на практике, ведь условия его использования действительно экстремальные!
Колпак для дымохода следует выбирать в зависимости от диаметра отверстия и типа дымохода:
- если плита в доме отапливается газом, колпак должен быть изготовлен из хромоникелевой кислотостойкой жести;
- если камин, котел или плита отапливаются твердым топливом или дровами, лучше установить съемный, а не стационарный колпак дымохода, чтобы его можно было легко проверить.
Классификация колпаков для дымоходов проста: с квадратным или круглым основанием, черные или никелированные, стационарные или навесные. Кроме того, многие современные колпаки представляют собой просто колпаки без основания – они крепятся непосредственно к дымовой трубе. Однако в России это наиболее распространенные формы колпаков для дымоходов:
Архитектурная форма колпака также важна:
- Флюгер из нескольких частей отлично защищает дымоход от попадания в него снега и других осадков.
- Дымоход с флюгером выглядит особенно эффектно, на такой дымоход специально устанавливают металлические фигурки животных.
- Дымоход с плоской поверхностью чаще всего используется на зданиях европейского стиля.
- Также становится популярным открывающийся колпак, который помогает облегчить профилактику и обслуживание дымохода.
- Наконец, дефлектор, оснащенный открывающимся вентиляционным отверстием, призван значительно улучшить тягу.
6 лучших конструкций колпаков для дымоходов
Довольно благородно и современно выглядят дымоходы и ветроотводы, изготовленные из нержавеющей стали или оцинкованного железа. Если они еще и покрыты цветным пластиком, то выглядят особенно красиво. Но если добавить еще немного изобретательности и придать дымоходу декоративный штрих, то крыша дома будет напоминать сказочный дворец. И даже стандартный флюгер выглядит как еще один маленький домик на дымоходе.
Европейские колпаки на дымоход: зарубежный минимализм и практичность
Европейские колпаки для дымоходов имеют вид, как правило, округлый, больше предназначенный для предотвращения образования конденсата. Например, листовая сталь и ручки ручной работы создают довольно элегантный дымоход такого типа:

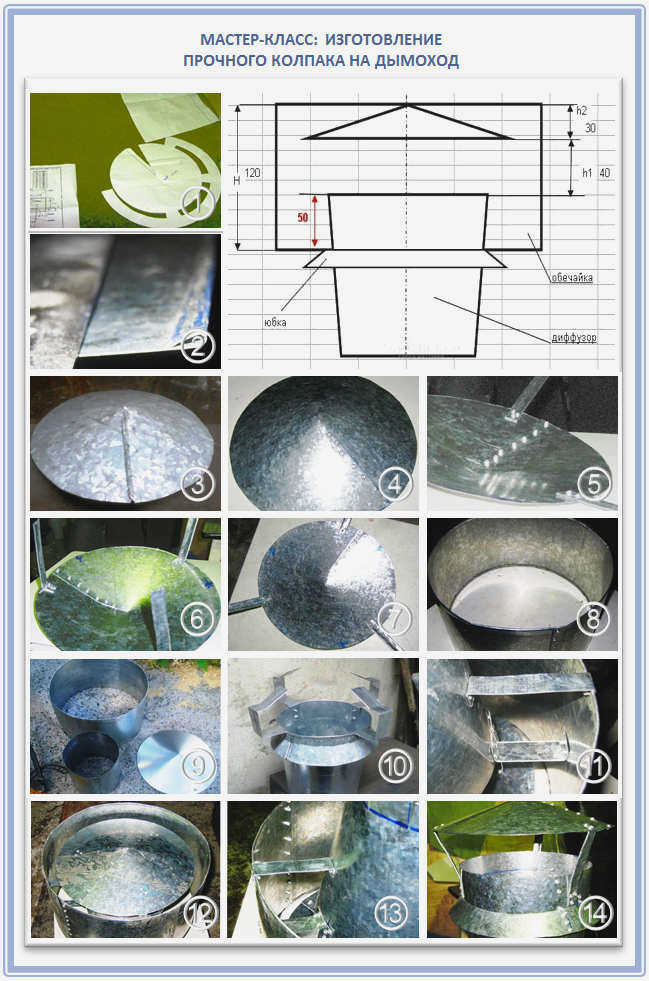

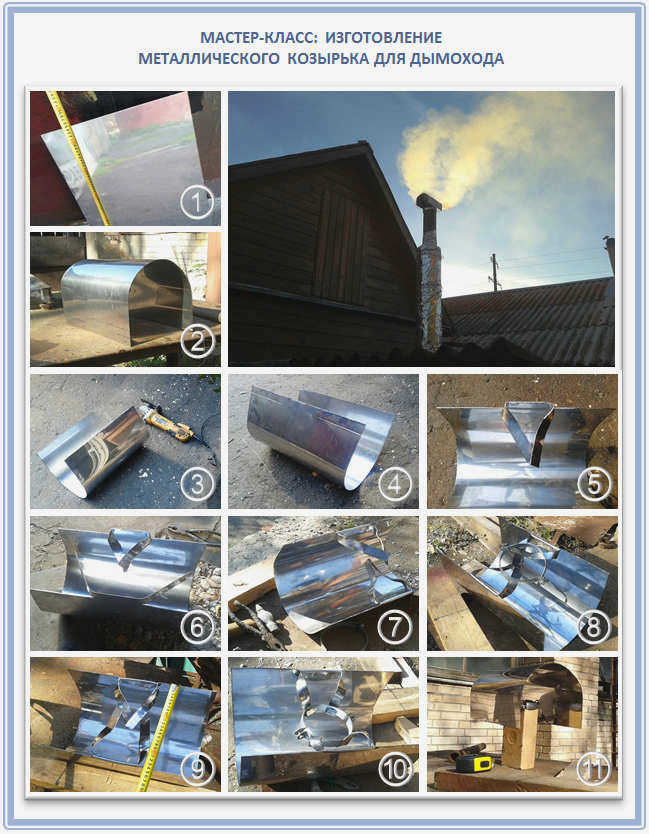

Теперь шаг за шагом, как в нашем мастер-классе:
- Шаг 1. Возьмите обычный лист и аккуратно, не ломая, согните его вокруг дымохода (можно точно по контуру дымохода).
- Шаг 2. Прикрепите ножки, с помощью которых карниз будет крепиться непосредственно к дымоходу. Проще всего это сделать с помощью сварочного аппарата или специальной машины. В качестве альтернативы сделайте поперечные надрезы (не до конца) и с помощью плоскогубцев аккуратно согните полоски.
- Шаг 3. Вы можете сделать такие же разрезы не поперек, а вдоль, если кусок достаточно длинный и вам нужен зонтик меньшего размера. Затем разрежьте прямоугольник по краям и оставьте хвостики посередине. Затем сверните лист в полукруг и уже в нем зажмите хвостики зажимом.
- Шаг 4: Сложите ножки так же, как и капюшон, чтобы сгиб был ровным.
- Шаг 5: Вы можете использовать обычный трубочист, чтобы установить этот колпак на дымоход.
Интересная идея, не правда ли? Поэтому, если вы никогда не делали подобные изделия из металла, советуем начать с этого варианта. Это просто согнутый полукруглый лист, который имеет всего четыре ножки. Из всех материалов вам понадобится только кусок листового металла и шлифовальный диск.
Какая защита нужна дымоходу сверху?
Для начала, даже самая простая крышка дымохода может увеличить тягу на 20%. Если дом отапливается плитой, это важное преимущество, так как способствует полному сгоранию твердого топлива и повышает эффективность всей системы.
В случае кирпичного дымохода дымоход также необходим в качестве защиты от атмосферных осадков. Если он постоянно подвергается воздействию влаги, цемент между кирпичами со временем может начать крошиться, и вся стена придет в негодность.
Кроме того, для защиты дымохода от мусора и птиц все чаще используются сетчатые колпаки для дымоходов, которые популярны на Западе.
Еще одна важная функция колпака дымохода – защита от обратной тяги. Если дымоход полностью открыт, ветер может создать обратное давление и уменьшить тягу. Иногда воздушный поток может перекоситься и возникнуть обратная тяга, в результате чего дым попадает в помещение. Это не только неприятно, но и опасно для здоровья и жизни.
Поэтому дымоход кухонной плиты или камина требует определенной защиты от ветра и осадков. С этой целью используются дефлекторы, ветрозащитные экраны и колпаки. Рассмотрим каждый из этих видов колпаков для дымохода отдельно: в чем их преимущества, недостатки и применение.

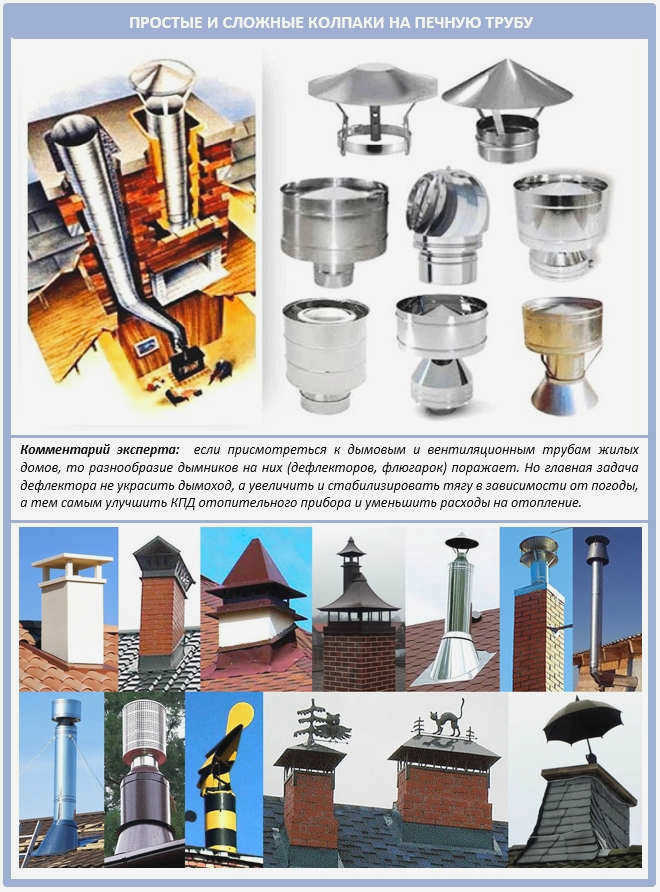

Виды колпаков для дымоходов
Выбор колпака для дымохода – это вопрос не столько эстетики, сколько практичности. Он зависит от особенностей конструкции дымохода. Одни и те же модели подходят для одних плит и не рекомендуются для других. Для некоторых конструкций достаточно простого дождевого колпака на дымоход, а для других требуется сложный механизм контроля тяги. Именно поэтому современный рынок предлагает так много вариантов.
Например, для защиты от дождя широко используются простые зонты и колпаки на дымоход из листового металла.

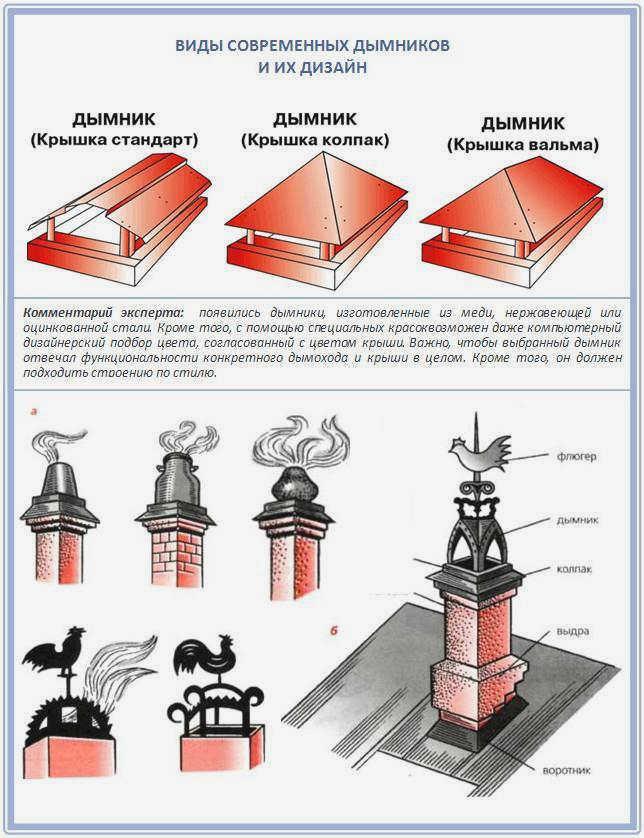

Колпаки для дымоходов: для квадратных и прямоугольных дымоходов
Самыми простыми являются колпаки для дымоходов или дымоотводы. На фотографии они всегда выглядят неприглядно, но они служат своей цели:

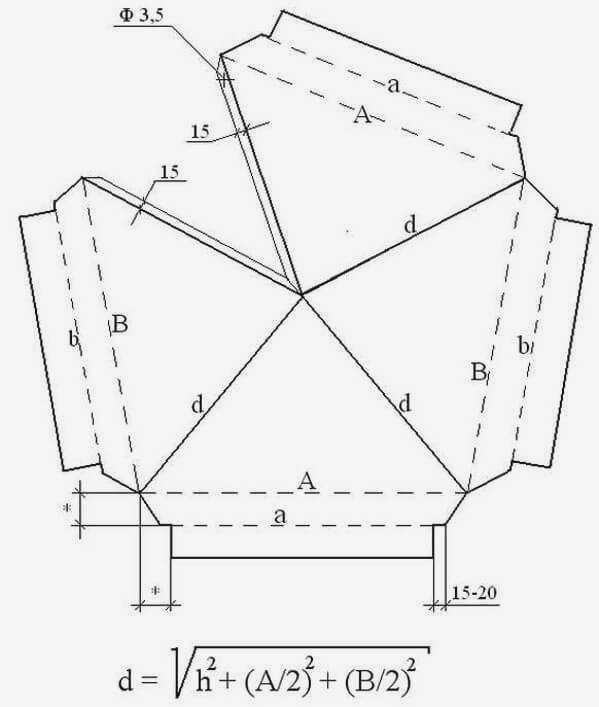

По сути, это жестяные щитки, предназначенные для защиты дымохода от осадков без перекрытия самого дымохода. Колпак для дымохода можно легко изготовить своими руками по простому чертежу. Главное правило – колпак должен быть шире кирпичной кладки, чтобы кирпичи не намокали.
Из недостатков простого колпака следует отметить, что такая конструкция создает зону повышенного давления, другими словами, несколько нарушает тягу. Если эта проблема актуальна для вашего участка, выберите другую конструкцию колпака, более сложную, чем просто плоский лист.
Давайте немного разберемся в терминологии. Между этими похожими элементами есть небольшая разница: колпак – это металлический уголок, который крепится к последнему ряду кирпичей. Фрагмент дымохода, с другой стороны, крепится к карнизу и защищает его от дождя.
Нижняя часть дымохода – это юбка. Часто он имеет простую конструкцию, но иногда оснащается поддоном для слива воды. Колпак дымохода крепится к этому колпаку с помощью прямых или усиленных ножек.
Колпак дымохода может быть различной формы: двускатный, шатровый, полукруглый, шатровый, крутой или шатровый. Или даже плоская крыша, которая популярна в южных регионах. Он не подходит для снежных регионов, поскольку на таких дымоходах образуются сосульки:

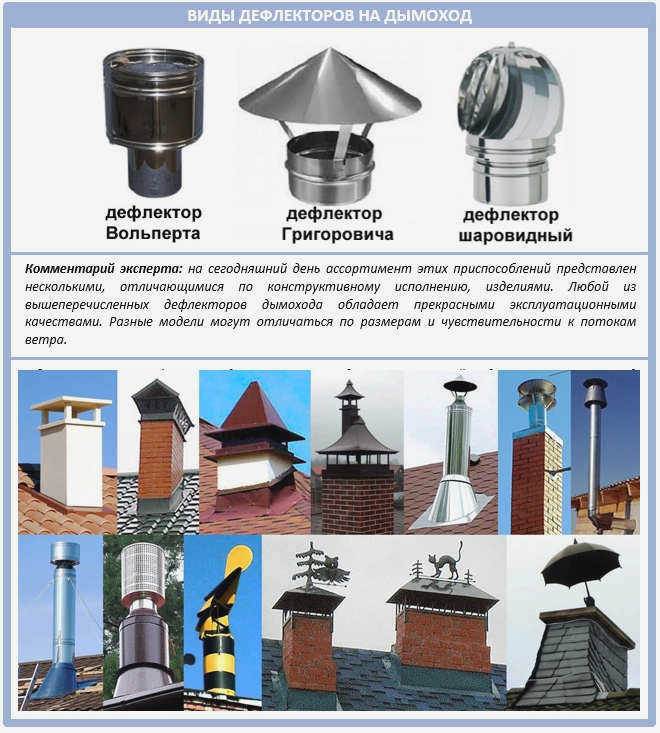

Почему дымоход нуждается в дефлекторе?
Чем плоха обратная тяга? Дело в том, что разница температур между воздухом внутри и снаружи дома иногда играет негативную роль. Недостаточная тяга не только заставляет дрова плохо гореть, но и приводит к попаданию дыма и сажи в помещение. Особенно при переменчивой погоде. Помимо неприятного запаха, это может привести к появлению в воздухе опасных соединений для тех, кто живет в доме.
Для решения проблемы выдуваемого воздуха были разработаны специальные дефлекторы дымохода. Абсолютно все виды дефлекторов имеют только один принцип работы: они увеличивают тягу в дымоходе на канале за счет отклонения воздушного потока.
Весь секрет заключается в том, что воздушные потоки, встречая препятствие в виде дефлектора, образуют зону пониженного давления, и разница давлений в воздуховоде увеличивается. Это увеличивает тягу воздуха в дымоходе на 20%.
В настоящее время такие дефлекторы дымоходов устанавливаются для обеспечения принудительной тяги во всем мире:

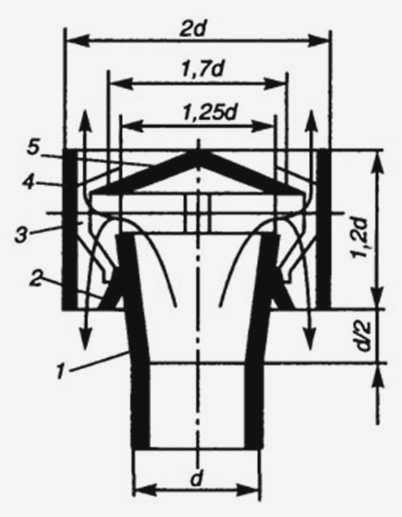

Стандартный дефлектор дымохода состоит из следующих основных частей:
- Внешний цилиндрКерамическая, металлическая или асбестоцементная труба;
- Верхнее стекло или диффузор. Его форма расширяется к низу, чтобы его можно было удобно прикрепить к нижнему цилиндру с помощью специальных кронштейнов;
- зонт – специальный конусообразный колпак, устанавливаемый на верхнюю часть диффузора;
- нижняя чашкакоторая удерживает все вместе.
Кстати, некоторые дефлекторы имеют небольшой недостаток конструкции. Например, если ветер создает вихрь прямо в козырьке, то он будет мешать дыму, выходящему из трубы. Для этого в зонт специально устанавливается дополнительный задний конус, который отклоняет такие воздушные потоки и распределяет их на выходе наружу.
Принцип работы дымовых зонтов
Ошибочно думать, что все эти термины, такие как зонт, дефлектор, дымоотвод, флюгер или колпак для дымохода – это одно и то же. На самом деле такие названия более условны, не имеют четкой границы, но разница между ними – существенна, особенно в историческом плане.

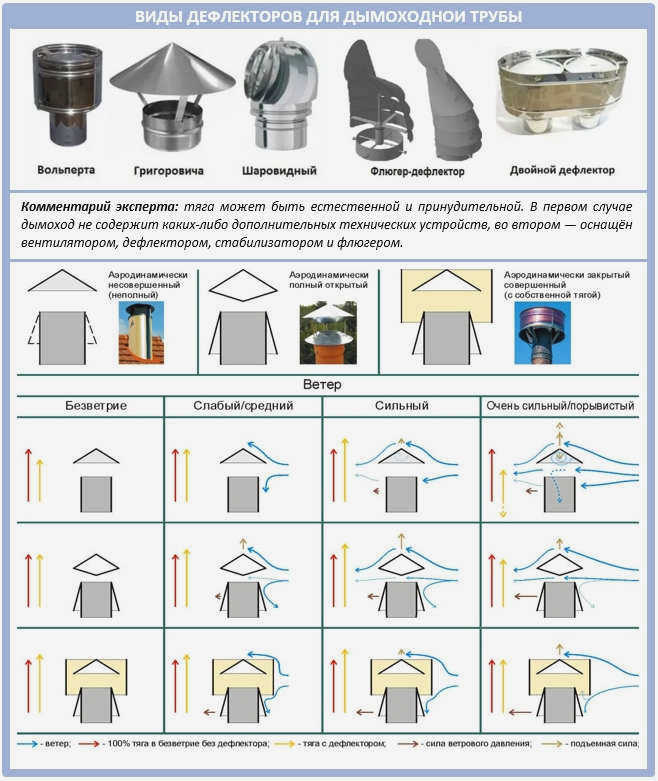

Итак, по принципу действия современные дымоходы бывают такими:
По своей конструкции и принципу действия они делятся на такие типы:
- Аэродинамический несовершенный Дефлектор имеет внутренний карман – область, в которой иногда скапливается воздух или дым.
- Полный совершенный не имеет открытого кармана, но рабочее пространство дефлектора всегда открыто для ветра.
- Идеально закрытый не имеет кармана и недоступен для ветра. Единственным недостатком является то, что трубы под такими дефлекторами желательно укреплять. Однако закрытый дефлектор нельзя украшать или каким-либо образом модифицировать, так как любые внешние устройства будут влиять на его аэродинамику.
Каждый из этих типов имеет свои преимущества. Например, современные дефлекторы закрытого типа обеспечивают более стабильную тягу в различных атмосферных условиях, что достаточно для всех кухонных плит и котлов. Они хорошо гасят динамические ветровые нагрузки. Существует миф о вентиляционных дефлекторах: чем проще устройство, тем оно надежнее. Однако простота – не всегда хорошо.
В некоторых конструкциях, например, застоявшийся воздух иногда скапливается под дефлектором и нарушает общую тягу, поэтому приходится усложнять конструкцию. А "простые" дефлекторы также неэффективны в ветреную погоду, если они не подключены к сети.
