Стравливание воздуха из системы отопления: метод стравливания
Появление пузырьков воздуха в системе отопления сопровождается неравномерным нагревом и тревожным шумом в системе труб. Поскольку теплоноситель "быстро" движется по периметру, возрастает риск возникновения гидроударов. Следует согласиться, что любой здравомыслящий владелец захочет устранить эти явления.
Устранение воздушных пробок из системы отопления – простая операция – устраняет и предотвращает вышеуказанные негативные эффекты. Как это сделать? В этой статье вы узнаете, как правильно собрать схему и какое оборудование необходимо установить, чтобы обеспечить своевременный выпуск воздуха.
Информация в этой статье основана на нормативных документах. Мы описали все возможные способы предотвращения засорения воздуха. Материал дополнен фотографиями, диаграммами и видеороликами для лучшего понимания.
Какие риски связаны с воздушными засорами?
Воздушная пробка в системе водяного отопления – очень распространенное явление. Его необходимо немедленно устранить. Хотя небольшое количество воздуха в системе может показаться неопасным, оно часто становится причиной более серьезных проблем.

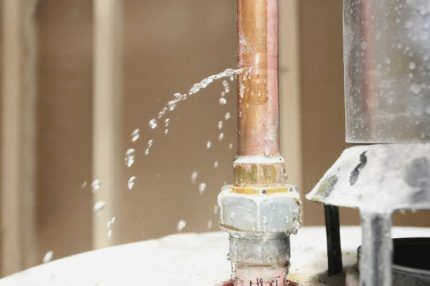

А иногда протекающий радиатор или трубы могут выявить неисправности или дефекты в монтаже системы отопления.
Наличие воздушных карманов обычно проявляется неравномерным нагревом отдельных компонентов системы, например, радиаторов.
Если прибор лишь частично заполнен теплоносителем, его трудно назвать эффективным, поскольку помещение не получает достаточно тепловой энергии, т.е. не нагревается.
Если верхняя часть радиатора остается холодной, а нагревается только нижняя, вероятно, радиатор слишком герметичен и его необходимо проветрить.
Если в трубах скопился воздух, он препятствует нормальному движению теплоносителя. В результате работа системы отопления может сопровождаться довольно громким и неприятным шумом.
Иногда части системы начинают вибрировать. Наличие воздуха в контуре активизирует различные химические процессы, например, разложение углеводородных соединений кальция и магния.
Это приводит к образованию углекислого газа, который нарушает кислотно-щелочной баланс охлаждающей жидкости. Повышенная кислотность усиливает коррозионное воздействие на компоненты системы отопления, что может привести к заметному сокращению срока их службы.

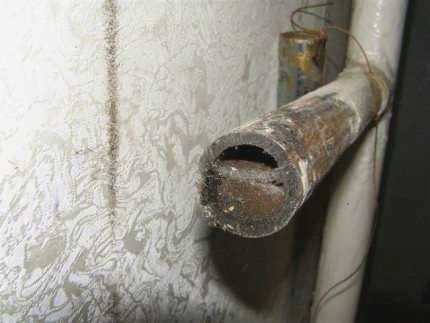

Кроме того, химические процессы при высоких температурах вызывают образование накипи на стенках труб и радиаторов, образуя толстый налет.
В результате уменьшается просвет трубы, изменяется эффективность системы отопления, и она работает с меньшей отдачей. Большое количество накипи может полностью закупорить трубы, и их придется прочищать или даже полностью заменять.
Воздухоотводчик – что это такое, конструкция, принцип работы

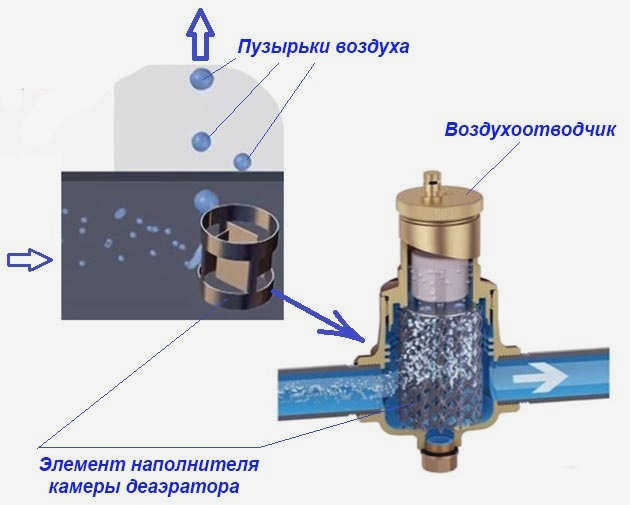

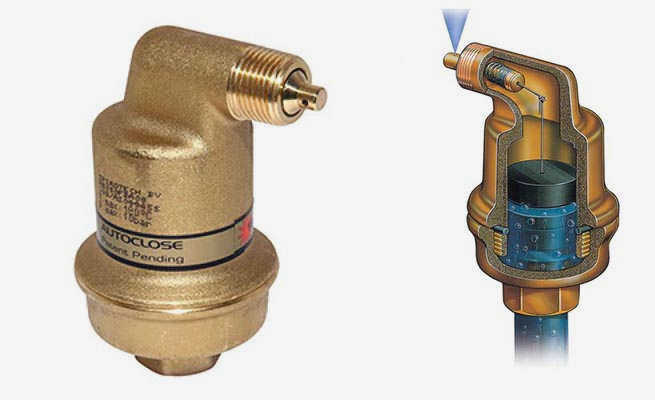

Воздухоотводчик, устанавливаемый на трубы и отопительное оборудование, представляет собой автоматический или ручной клапан, предназначенный для выпуска воздуха, скопившегося внутри системы. Независимо от того, работает ли устройство механически или автоматически, основные компоненты одинаковы:
- Воздуховод – через который выходит скопившийся воздух.
- Игольчатый клапан – который закрывает или открывает канал, в зависимости от его положения.
- Исполнительный механизм устройства – в ручной модели его роль выполняет поворотный регулятор, в автоматической – специальный поплавок, реагирующий на давление воздуха.
Принцип работы автоматического воздухоотводчика системы отопления сводится к следующему алгоритму:
- Воздух, скопившийся в системе, проникает в устройство.
- Когда камера заполняется и показания давления достигают определенного значения, поплавковый механизм перемещается в нижнее положение.
- Движение поплавка активирует ручку, которая, в свою очередь, втягивает клапан и открывает канал.
- Скопившийся воздух удаляется.
- Повышение уровня воды в камере поднимает поплавок и запускает устройство в обратном направлении для закрытия клапана.
Для удаления воздуха в ручных моделях пользователь должен сам открыть клапан с помощью специального поворотного механизма. Сначала начинает принудительно выходить воздух, затем выплескивается теплоноситель, и, наконец, выходит только один теплоноситель. Затем привод поворачивается в закрытое положение.
Рекомендация! Для эффективного удаления воздуха из системы модели с автоматическим воздухоотводчиком следует устанавливать только в вертикальном положении и как можно выше. В противном случае устройство будет протекать, а газы не будут полностью удаляться – ведь по своей природе они всегда стремятся подняться и занять место на самых высоких участках труб и оборудования.
Причины утечек воздуха и последствия отсутствия вентиляции
Установка автоматического воздухоотводчика в правильной системе защищает систему отопления от проблемы воздушных карманов. Однако одно дело иметь ограниченное количество газа, растворенного и выпущенного в теплоноситель, а другое дело – иметь его постоянно. В последнем случае качество работы оборудования значительно снизится.
Кроме того, могут пострадать и вентиляционные отверстия, поскольку они рассчитаны на определенное количество циклов запуска – после чего также требуют постоянной очистки, ремонта, обслуживания или замены. Поэтому необходимо найти и устранить причины попадания воздуха в систему. Их может быть несколько:
- Проведение ремонта, замена компонентов, длительный простой.
- Быстрое заполнение системы теплоносителем.
- Эксплуатация после первоначального заполнения. Свежезалитый теплоноситель содержит растворенный кислород, который выделяется при нагревании и образует пузырьки газа.
- Повреждение герметичных соединений – прокладок, швов, стыков. Это самая распространенная и основная причина утечек воздуха.
Первым признаком наличия воздуха в системе является булькающий шум, неравномерный нагрев радиаторов или их полное отключение. Если при обнаружении этих симптомов в критических зонах отопительного контура не установлены вентиляционные отверстия, система отопления подвержена следующим проблемам:
- Медленная циркуляция теплоносителя.
- Неравномерный прогрев помещений.
- Перепады давления в системе.
- Нагрузка на оборудование.
- Возникновение вибраций, которые могут разрушить сварные соединения труб и радиаторов.
- Коррозия металлических частей труб и оборудования.
- Засорение системы продуктами коррозии.
Обзор лучших автоматических воздухоотводчиков.
Автоматический воздухоотводчик используется для удаления газов из систем отопления и других замкнутых контуров без вмешательства человека. С помощью таких клапанов проблему воздушных пробок в трубах могут решить даже люди, совершенно не знакомые с сантехникой. Избыточный газ попадает в воздухоотводчик, толкает клапан в обратную сторону и выходит. Затем вода поднимает встроенный поплавок, и входной затвор закрывается.

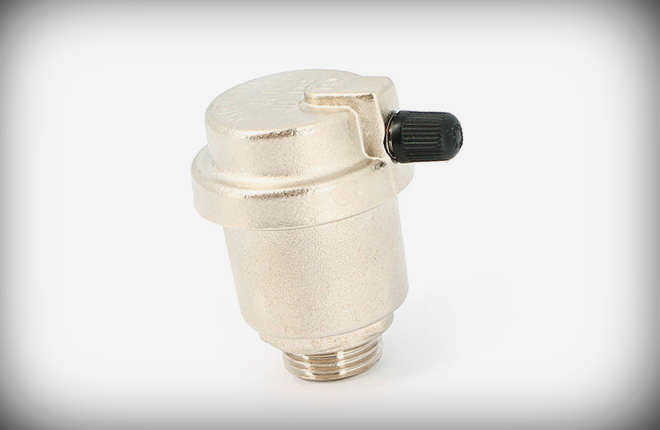

Uni-fitt 1/2″ с боковым отводом
Сделанный в Италии, дивертер удаляет газы из систем отопления и других закрытых систем. Он выдерживает давление до 10 бар и максимальную температуру 100˚C. Он изготовлен из никелированной латуни. Подключается к системе с помощью резьбы. Вентиль имеет нижнее подключение и боковой выход. Обычно используется в сочетании с запорными клапанами. Теплоносителем является антифриз или вода. Запорный клапан изготовлен из силикона, колпачок – из полиэтилена. Высота – 64 мм, диаметр – 56 мм.
- Гарантия 3 года;
- надежность;
- низкая цена.
- Без уплотнительного кольца на резьбе.
UNI-FITT 1/2″
Автоматический дивертор из Италии имеет нижнее подключение и верхний выход. Он используется для удаления воздушных карманов в закрытом водопроводе. Дивертор подключается к запорной арматуре для удобства эксплуатации. Используется в системах отопления с водой или антифризом. Воздухоотводчик изготовлен из никелированной латуни с полиэтиленовым колпачком и силиконовым запорным клапаном.
Температура теплоносителя – до +110˚C. Максимальное давление теплоносителя – 10 бар. Воздухоотводчик подключается вертикально в верхней плоскости системы отопления. Монтаж с помощью резьбового соединения 1/2″. Диаметр – 31 мм, длина – 76 мм.
Обзор лучших инструкций
Ручные воздухоотводчики для системы отопления используются в качестве коллектора сверху труб и радиаторов. В прошлом для выпуска воздуха из радиаторов использовались обычные шаровые краны, через которые после удаления воздушной пробки могла спокойно поступать горячая вода. Позже они были заменены на клапаны с запорным устройством. Выходил только воздух и несколько брызг теплоносителя. Ниже приведена классификация ручных вентиляционных клапанов.

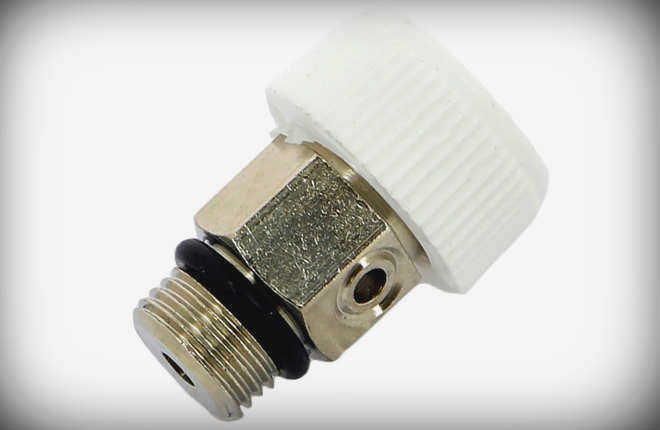

Itap 194 1/8″
Дивертор итальянского производства удаляет газы из отопительной системы закрытого типа. Корпус дивертора изготовлен из прочной хромированной латуни. Оснащен поворотной сливной ручкой из ацетатной смолы. Выдерживает максимальную температуру среды 90˚C. Рабочее давление 10 бар. Диаметр резьбового соединения 1/8". Полностью сертифицирован. Может использоваться с водой и незамерзающими средами, такими как гликоли. Удаление воздуха путем поворота ручки. Гарантия на коллектор – 2 года.
- Устраняет воздушные карманы, препятствующие нормальной циркуляции теплоносителя;
- Уменьшает избыточное давление для эффективного подключения котла;
- Защищает трубы от коррозии, вызванной воздушными карманами.

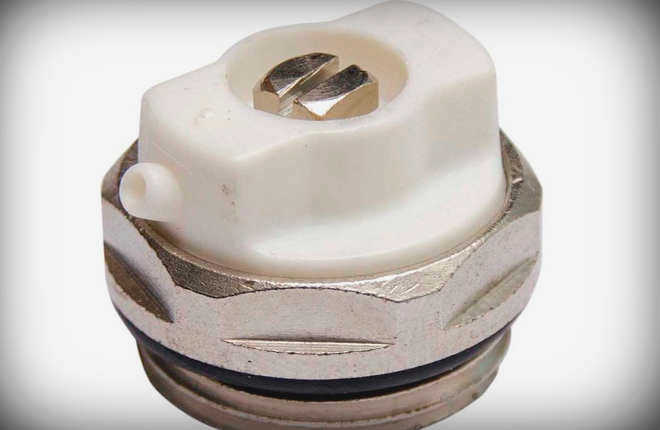

Emmeti 1/2″
Произведено в Италии, ручной воздухоотводчик для систем отопления и других закрытых контуров. Обеспечивает эффективную работу радиаторов и правильную циркуляцию теплоносителя. Воздухоотводчик прикреплен непосредственно к радиатору и используется при снижении уровня исходящего тепла. Это происходит из-за воздушных карманов, которые удаляются вручную с помощью воздухоотводчика.
Для выпуска воздуха из радиатора используется специальный гаечный ключ или отвертка, чтобы открутить винт в середине радиатора. С резьбовым соединением 1/2˝, подходит для всех радиаторов. Неразрушимый, так как он литой. При выпуске воздуха немного разбрызгивается в стороны, поэтому будьте осторожны и прикройте отверстие тканью или емкостью.
Где устанавливаются вентиляционные клапаны
В каждой системе отопления горячей водой есть места, где должны быть установлены воздухоотводчики. В случае с клапаном Маевского они должны быть установлены на всех радиаторах, чтобы выпустить скопившийся воздух. Точное место расположения – в верхнем углу пробки, в стороне от места подключения подводки к прибору. В этом месте образуется воздушный пузырь.

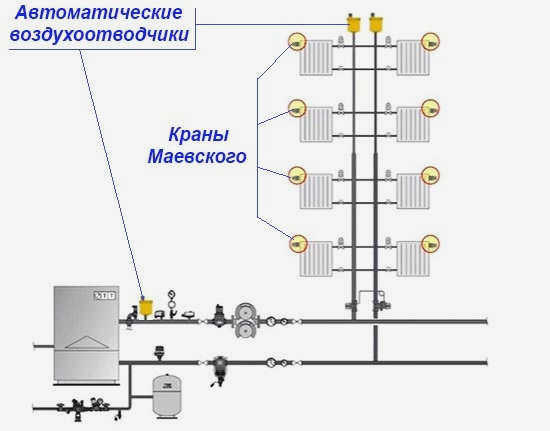

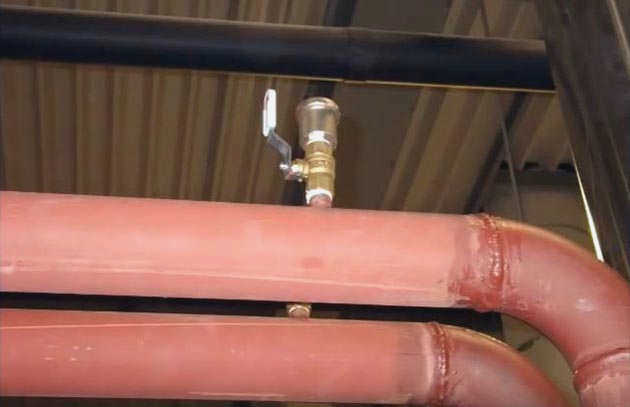

Автоматический воздухоотводчик должен быть установлен вертикально в следующих точках отопительной сети:
- на группе безопасности котла, подключенного к закрытой системе;
- на обоих коллекторах напольного отопления;
- если самой высокой точкой является система труб, а не радиатор, то в системе труб должен быть установлен поплавковый воздухоотводчик;
- в буферной емкости и косвенном нагревателе, если они предусмотрены конструкцией;
- к змеевику полотенцесушителя;
- к общему коллектору сложной и разветвленной системы (к обоим коллекторам);
- к коллектору гидравлического контура (гидростатический коллектор).
Помимо этих точек, воздухоотводчики также устанавливаются на проблемных участках тепловой сети, где трубы образуют U-образные петли, направленные вверх из-за сложных условий прокладки. Например, воздуховод проходит вокруг двери или лестницы вверху, а затем возвращается вниз. Вероятность образования воздушных карманов в деформационных швах такого типа составляет 100%, поэтому необходимо использовать воздухоотводчик – желательно автоматический.
Совет. Никогда не разрезайте трубопровод напрямую, так как пузырьки воздуха будут поступать вместе с потоком теплоносителя, и клапан будет бесполезен. Для правильной работы ручного "промывочного клапана" требуется камера для сбора воздуха (у "автоматического" клапана есть своя камера). Выполните подключение к магистрали с помощью вертикальной трубы, которая будет служить воздухосборником, и установите клапан сверху.
Вместо резюме – советы по выбору
Первая и самая главная рекомендация – не покупайте китайские автоматические "воздухонагреватели". Последствия такой экономии хорошо известны специалистам по отоплению:
- Изделие пропускает охлаждающую жидкость вместе с воздухом, вызывая протечки на кузове и полу и падение давления в системе;
- Сапун низкого качества может заклинить и выйти из строя;
- Внутренние детали узла довольно быстро приходят в негодность под воздействием охлаждающей жидкости.
В случае с кранами Маевского ситуация не столь плачевна по одной причине – там нечему ломаться. С другой стороны, изделие не относится к сложным отопительным приборам, а его цена вполне доступна даже для крупных брендов. Например, производители Icma, Caleffi и Valtec предлагают достойную продукцию в среднем ценовом диапазоне. Представленная здесь "автоматика" Spirotech также известна своей надежностью.
А теперь несколько советов по выбору вентиляционных клапанов:
- Лучше всего иметь ручку на радиаторе, чтобы избежать необходимости использования отверток и гаечных ключей. Его также удобно откручивать в труднодоступных местах, когда радиатор спрятан в нише.
- Если в квартире или частном доме живут маленькие дети, установите под отвертку ручной кран. Ребенок может дотянуться до ручки, открыть вентиль и обжечься теплоносителем.
- Если есть возможность, используйте автоматический кран с запорным вентилем. Это позволит в любой момент снять детали для ремонта или замены.
- Анодированное покрытие корпуса не играет особой роли в работе. Оно защищает металл от окисления.
- Приветствуются дополнительные функции, улучшающие характеристики отопления. Если позволяет бюджет, стоит приобрести пузырьковую ловушку.
