Кран для стравливания воздуха из отопительной системы

Принцип работы клапана Маевского заключается в изменении положения внутреннего винта. Основной режим работы – герметично закрытое отверстие. При необходимости стравливания воздуха канал открывается путем откручивания винтового элемента на 2 оборота. Скопившийся внутри системы газ вытесняется под давлением протекающего теплоносителя. Процесс удаления воздуха продолжается до тех пор, пока из отверстия не начнет вытекать ровный поток воды.

Как выбрать и где установить воздушный клапан?

В трубах и водонагревательном оборудовании всегда есть воздух, причем в разных количествах. Он остается в трубах после заполнения системы, проникает через полимерные стенки труб и выделяется из теплоносителя (вода содержит растворенный кислород). Удалить образовавшиеся пузырьки воздуха – задача, которую решает важный элемент контура – воздухоотводчик. Далее мы рассмотрим типы воздушных клапанов и объясним, где их следует устанавливать.

Пузырьки воздуха в теплоносителе имеют тенденцию скапливаться на определенных участках отопительной сети и внутри радиаторов. Образовавшийся пузырь постоянно подпитывается новыми порциями кислорода и превращается в воздушную пробку, блокируя движение нагретой воды в этой области. В результате близлежащие краны или секции радиаторов охлаждаются.

Для удаления воздуха из системы отопления используются клапаны двух типов:

• ручной;
• Автоматический поплавковый воздухоотводчик.

Историческая справка. В советское время такие воздухоотводные клапаны не использовались. В частных домах существовали системы открытого типа, в которых воздух выходил через расширительный бак. Жилые сети центрального отопления были оборудованы воздухоотводчиками и выпускными клапанами, установленными в самых высоких точках, а иногда и в радиаторах.

Принцип работы спускного крана

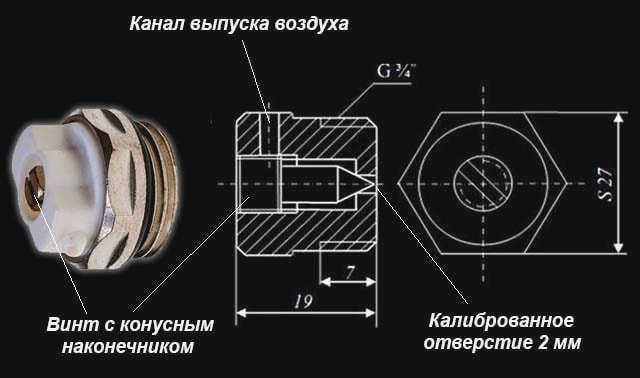

Конструкцию клапана Маевского, изображенного на рисунке, легко понять. Латунный корпус с наружной резьбой ½" (DN 15) или ¾" (DN 20) имеет на конце отверстие Ø 2 мм, которое закрывается коническим винтом. На боковой стороне корпуса имеется отверстие малого диаметра для выпуска воздуха.

Где устанавливать вентиляционные клапаны

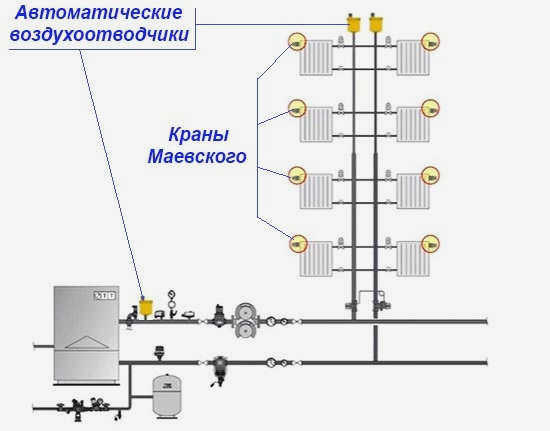

В каждой системе нагрева горячей воды есть места, где требуется удаление воздуха. В случае с клапаном Маевского они должны быть установлены на всех радиаторах, чтобы обеспечить выход воздуха. Точное место находится в верхнем углу пробки, в стороне от места подключения подводки к прибору. Именно здесь образуется воздушный пузырь.

Автоматический воздухоотводчик должен быть установлен вертикально в следующих точках отопительной сети:

• на группе безопасности котла, подключенного к закрытой системе;
• на обоих коллекторах напольного отопления;

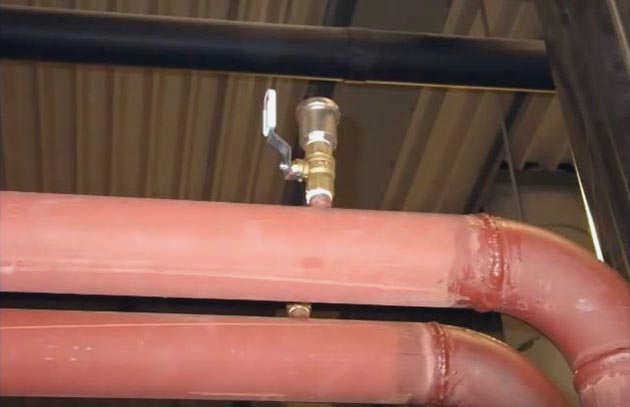

• если самой высокой точкой является труба, а не радиатор, в нее врезается поплавковый воздухоотводчик;
• к буферному баку и промежуточному радиатору, если это предусмотрено конструкцией;
• к змеевику полотенцесушителя;
• к общей коллекторной головке сложной и разветвленной системы (к обоим коллекторам);
• к разделителю гидравлического контура (гидрорасширитель).

Помимо вышеперечисленных точек, воздухоотводчики устанавливаются на проблемных участках тепловой сети, где трубы образуют U-образные петли, направленные вверх из-за сложных условий прокладки. Например, основная труба огибает дверь или лестницу сверху, а затем возвращается вниз. Вероятность образования воздушных карманов в компенсаторах такого типа составляет 100%, поэтому необходимо использовать воздухоотводчик – желательно автоматический.

Совет. Никогда не разрезайте трубы напрямую, так как пузырьки воздуха будут проходить мимо клапана вместе с потоком теплоносителя, и клапан окажется бесполезным. Для правильной работы ручной "промывки" необходима камера для сбора воздуха ("автоматическая" имеет свою собственную камеру). Выполните подключение к магистрали с помощью вертикальной трубы, которая будет служить воздухосборником, и установите клапан сверху.

Воздух в радиаторе – причины, признаки, последствия, когда спускать воздух

Какой бы совершенной ни была система отопления, рано или поздно в ней появляется воздух. Это происходит по нескольким причинам:

• Наличие растворенных газов в теплоносителе. Например, вода всегда содержит определенный процент воздуха. При нагревании и циркуляции по системе он начинает активно выделяться, создавая локальные скопления.
• Использование неподходящих радиаторов. Старые, изношенные, поврежденные или алюминиевые краны вызывают реакцию между металлической поверхностью и веществами, растворенными в теплоносителе. Это приводит к образованию газовых пустот.
• Частичный или полный слив воды перед ремонтом. В результате воздух автоматически попадает в систему.
• Неправильный монтаж компонентов системы – труб, радиаторов, котла.
• Изначально неправильно залитый теплоноситель.
• Негерметичные соединения, оборудование и трубопроводы приводят к постоянной откачке воздуха.

Кроме того, отсутствие на радиаторе клапана, через который при необходимости можно выпустить воздух, также приводит к засорению газа, снижению эффективности и даже выходу системы из строя.

Симптомы и последствия

Образование воздушных карманов в радиаторах обнаруживается по следующим симптомам:

• Локализованные зоны охлаждения на радиаторах. Воздушные карманы не передают тепло на металлическую поверхность.
• Характерные звуковые эффекты, такие как бульканье, бульканье, постукивание и т.д.
• Падение показаний манометра без видимой причины.
• Замедление или нарушение потока теплоносителя.
• Повышенное потребление энергии.

Оставление нагревателя открытым в первый раз после установки крана.

В своем классическом виде кран состоит из следующих компонентов:

1. Корпус из коррозионно-стойкой латуни с наружной резьбой.
2. Игольчатый клапан в форме конуса, расположенный внутри.
3. Внешний регулировочный винт или специальный ключ.

Кроме того, краны оснащены уплотнительным кольцом и пластиковым корпусом. Принцип работы клапана Маевского сводится к следующей простой операции – чтобы стравить воздух из радиатора, поверните запорный механизм с помощью ключа или вентиля.

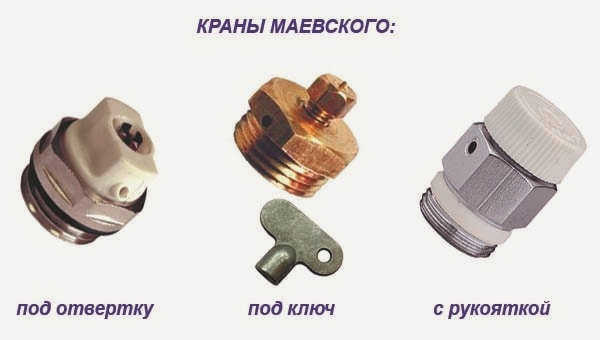

Существует 3 модификации воздухоотводчиков этого типа:

Самый простой вариант запорного механизма. Он приводится в действие только вручную. Для открытия вентиля используются различные приспособления:

1. Входящий в комплект гаечный ключ.
2. Отвертка.
3. Винт.

При выборе устройства необходимо правильно расшифровать маркировку. В ней указана важная информация для процедуры установки – диаметр, шаг резьбы и длина резьбы.

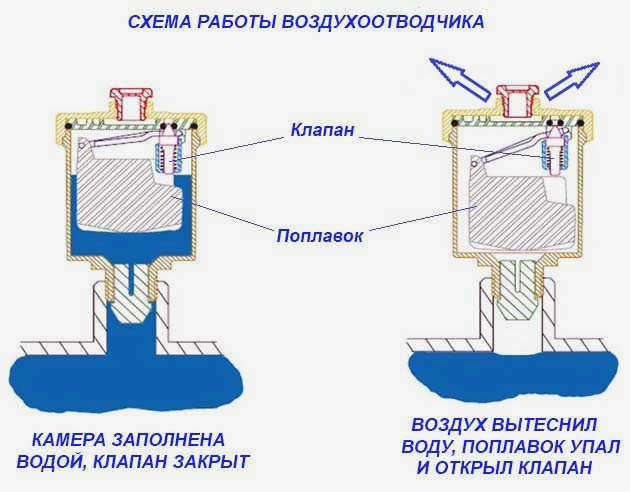

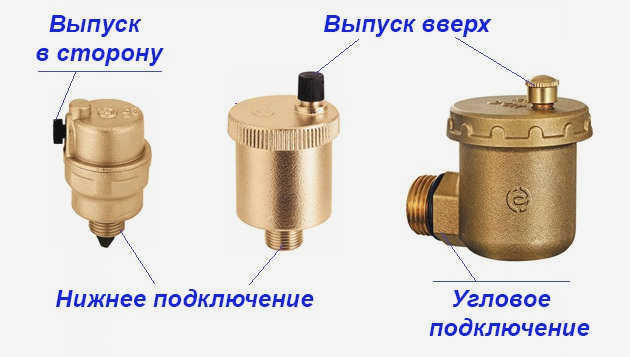

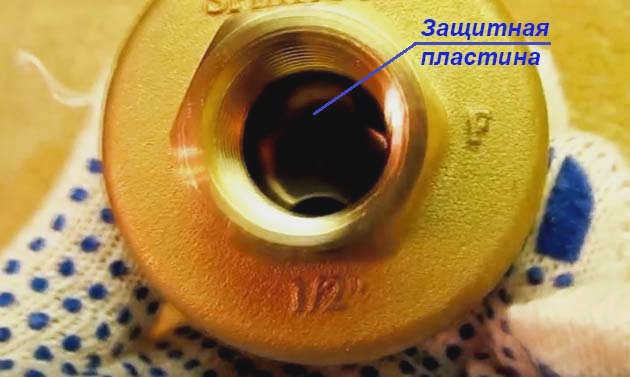

Конструкция автоматической версии отличается от ручной следующими деталями:

1. Латунный корпус цилиндрической, вытянутой формы.
2. Поплавковый клапан, который автоматически выпускает воздух при переполнении внутреннего резервуара.
3. Вентиляционная пробка.

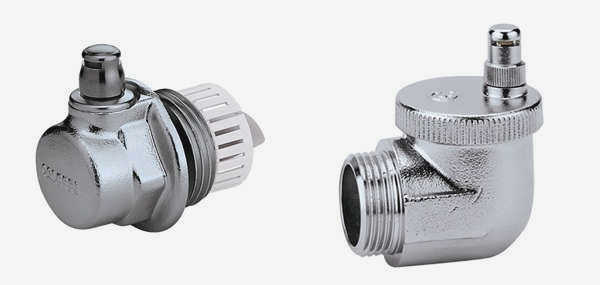

Автоматический клапан Mevskoe – это самодействующее устройство на радиаторе, которое работает без вмешательства человека. Однако для него характерна чрезмерная чувствительность к чистоте теплоносителя. Поэтому в системах, где он плохо работает, он быстро засоряется и выходит из строя.

Выбор места для вентиляционного отверстия

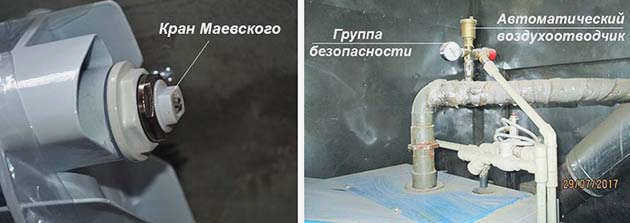

В каждой системе отопления есть участки, где высока вероятность скопления воздуха. Такие потоки являются обязательными для установки вентиляционных устройств. Например, клапан Мейвского подключается в месте заглушки, удаленном от точки подключения подающей магистрали.

Автоматический воздушный клапан системы отопления устанавливается в следующих местах:

• группа безопасности котла, который работает в сети закрытого типа (допускается отказ от клапана на контуре теплоносителя, если оборудование изначально оснащено встроенным воздухоотводчиком);
• коллекторы, подключенные к системе напольного отопления;

• трубопроводы, расположенные выше радиаторов;
• бойлер или другие буферные линии для косвенного нагрева теплоносителя (если это предусмотрено конструкцией);
• змеевик или другая конструкция полотенцесушителя;
• распределительный гребень в сложной и разветвленной системе (оба коллектора);
• гидравлический разделитель (стрелка).

Помимо обязательных пунктов, существуют дополнительные разделы, требующие наличия клапанов для удаления воздуха из системы отопления. В частности, на сложных участках часто приходится устанавливать П-образные петли с горизонтальным участком в верхней части для монтажа трубопроводов. Это могут быть обводные воздуховоды в районе дверей, лестниц и других проемов. В этих местах вероятность образования воздушных карманов близка к 100%. Допускается установка крана Маевского, но мастера рекомендуют выбирать автоматический аналог. Основной причиной этого является необходимость первого дополнительного патрубка для создания вертикальной камеры, который отсутствует у первого и имеется у второго варианта.

Рекомендации экспертов

На современном рынке можно найти всевозможное многофункциональное оборудование для обслуживания водопроводных сетей. Некоторые из них, такие как циркуляционные насосы, балансировочные клапаны или краны, помимо прочего, включают в устройство вентиляционный клапан. Однако эксперты рекомендуют включать компоненты для узконаправленного, а не комплексного решения. Такой подход не только разумнее, но и экономичнее при замене или ремонте неисправных компонентов системы.

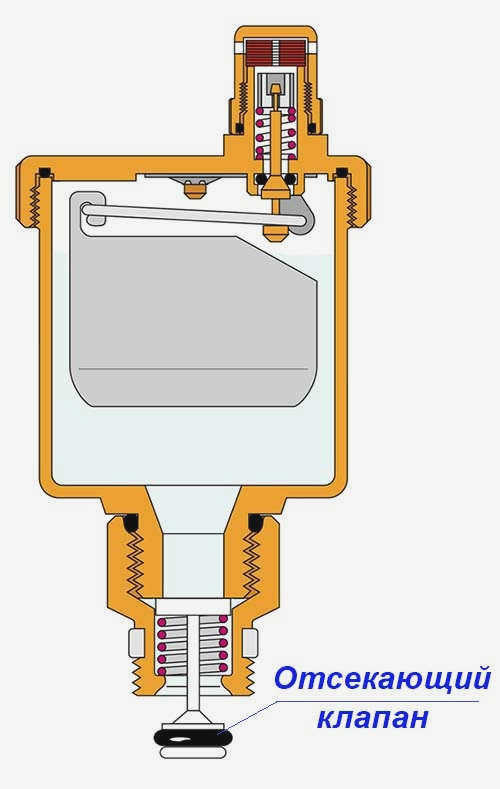

При выборе поплавкового воздушного клапана следует обращать внимание не только на его функциональность и сечение резьбовой части корпуса. Эффективность поплавковых воздушных клапанов зависит от давления и температуры протекающей среды. В следующей таблице приведен пример характеристик 5 вентиляционных клапанов итальянского производителя Caleffi (единицы измерения: бар и градусы Цельсия)

Для частных домовладений с автономными системами отопления и водонагревателями подходят варианты с давлением 2,5 и 4 бар. Для сетей с централизованным подключением лучше выбирать выпускные клапаны с показаниями 6 бар. Только в случае с клапанами из Китая не рекомендуется обращать внимание на табличные данные производителя. В этом случае велика вероятность того, что мастерам придется заменять или ремонтировать изделия в кратчайшие сроки.

Удаление воздушной пробки без слива воды

Вы наверняка знаете, как удалить воздух из системы отопления стандартными методами. Если вы обнаружили неотапливаемый радиатор, с помощью отвертки откройте клапан Маевского в радиаторе и выпустите воздух. Если у вас старый радиатор, не имеющий вентиля, можно попытаться устранить его другими методами:

1. В квартирах многоэтажных домов используется так называемая откачка трубопровода, при условии, что на радиаторе есть кран для слива воды. К нему подключают шланг, направленный в сторону слива, открывают вентиль на максимум и сливают воду до тех пор, пока высокоскоростной поток не увлечет за собой шлюз.
2. В частных домах советские стальные радиаторы можно стравливать воздух с помощью самореза. Оберните основание лентой ФУМ и вкрутите саморез в стенку радиатора (ближе к верху). Затем отверткой ослабьте винт на несколько оборотов, выпустите из него воздух и затяните до упора. Летом на этом месте следует установить клапан Меевского.
3. Удаление воздуха из чугунных радиаторов бунгало, не оборудованных воздухоотводчиком, может осуществляться двумя способами: полным заполнением системы или повышением давления (до 2 бар) во время отопления. Не рекомендуется откручивать боковые пробки "на бегу", так как потом будет трудно закрыть их снова.

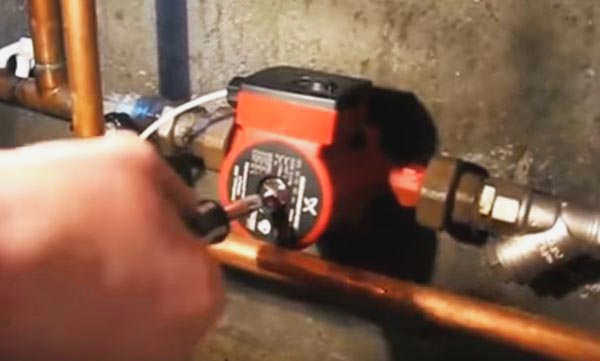

4. Плохая циркуляция и теплоотдача могут быть вызваны скоплением воздуха в корпусе сетевого насоса. Ослабьте на несколько оборотов большой винт, расположенный на торце устройства. Когда из-под резинового кольца появятся капли воды, затяните его обратно.

Совет. Чтобы избежать засорения воздуха во время работы, установите на всех радиаторах воздуховыпускные клапаны. Если толщина металлической стенки не позволяет нарезать 3-4 витка резьбы, приварите сверху выступ с отверстием нужного диаметра. В чугунных "клапанах-аккордеонах" клапан заглушен сбоку стальной пробкой.

Правильное заполнение системы

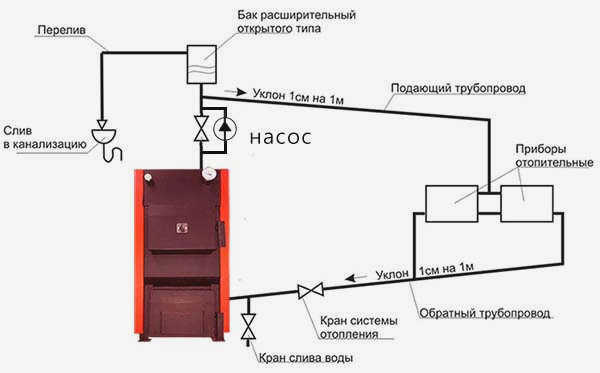

Самый простой способ – закачать воду или антифриз в трубы, подсоединенные к открытому расширительному баку. Для этого необходимо открыть все вентили (кроме сливного), подсоединить шланг к штуцеру подпитки и заполнить трубы и радиаторы теплоносителем. Важно не спешить и не допускать выхода воздуха через расширительный бак.

Совет. После заполнения включите циркуляционный насос и котел и нагрейте все радиаторы. Затем удалите из них остатки воздуха через краны Мейвского. Не забудьте перед запуском откачать воздух из насоса, как описано выше.

Теперь о том, как стравить воздух из радиаторов и труб в закрытой системе отопления в отдельно стоящем доме. Предлагаемая техника, которую постоянно практикует наш эксперт сантехник Виталий Дашко, выглядит следующим образом:

1. Откройте всю запорную арматуру основных контуров (кроме слива).
2. Закройте все краны радиаторов, кроме последних радиаторов на концах контура, чтобы контур мог протекать через них.
3. Привлеките к работе помощника. Его задача – оставаться в котельной и поддерживать давление в сети на уровне 1 бар с помощью напорного насоса или ответвления от водопровода.
4. После открытия подачи воды необходимо заполнить основные трубы, расширительный бак и бак котла. Воздух должен быть выпущен через групповой предохранительный клапан и воздухоотводчик в самой высокой точке (если имеется).
5. Подойдите к первому радиатору от котла и одновременно (медленно) откройте оба вентиля. Спустите воздух через клапан Маевского и снова закройте клапаны. В течение этого времени помощник не даст давлению упасть ниже 1 бар.
6. Повторите операцию на всех радиаторах, затем включите циркуляционный насос и запустите теплогенератор. Когда трубы начнут нагреваться, откройте поочередно все вентили радиаторов и снова спустите воздух.
