Как сделать гусеничный кран своими руками: 6 простых идей для гаража
Когда вам нужно поднять или переместить с места на место что-то очень тяжелое и габаритное, тем более самостоятельно – без вспомогательного устройства не обойтись.
В некоторых случаях может помочь ручная механическая или электрическая лебедка. Однако мы рекомендуем вам сделать свой собственный мини-кран.
Его можно использовать для решения самых разных задач: поднять двигатель автомобиля или переместить большие сцепные устройства в подходящее место.
Конструкция подходит для гаража и строительных площадок, а также подходит для простого подъема тяжелых предметов. Рассмотрим самодельный мини-кран в 3 вариантах, с разными приводами подъема.
Гусеничный кран своими руками сделать несложно. Все необходимые чертежи и размеры можно без проблем найти в Интернете.
Самое главное, что нужно помнить, – гаражный кран должен быть надежным (изготовленным из металла), устойчивым и обладать достаточной грузоподъемностью.
Бытовой кран состоит из трех основных компонентов:
- консоль (обычно с колесами, чтобы ее можно было свободно перемещать по гаражу);
- вертикальная колонна с приводным механизмом (таль, механическая или электрическая лебедка и т.д.).
- выдвижная телескопическая стрела.
Вот три варианта подъемника.
Отечественный мини-кран на базе бутылочного домкрата
Чтобы сделать гидравлический кран, мы будем использовать доступные материалы, многие из которых можно найти в гараже.
И даже если под рукой не окажется ничего подходящего, все необходимое можно купить за копейки на свалке.
Подъемный механизм будет полезен как в гараже (напр. для подъема и опускания двигателя автомобиля), а также при строительных работах – для монтажа и демонтажа различных металлических конструкций.
Основные материалы, необходимые для изготовления мини-крана:
- профильная труба с толщиной стенки не менее 3 мм;
- металлическая пластина толщиной 5 мм;
- бутылочный домкрат (мощность по желанию);
- поворотные ролики;
- стальная цепь с крюком.
Основные этапы работы

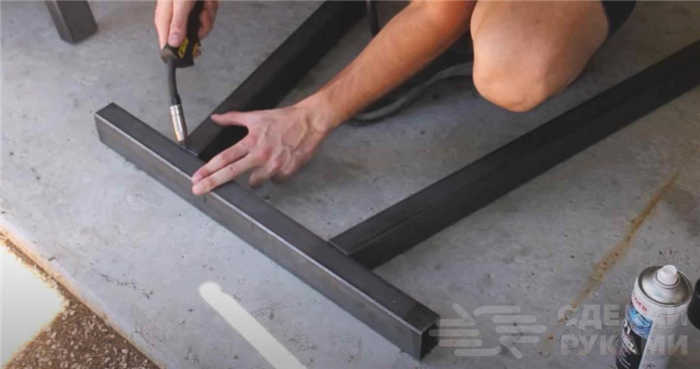

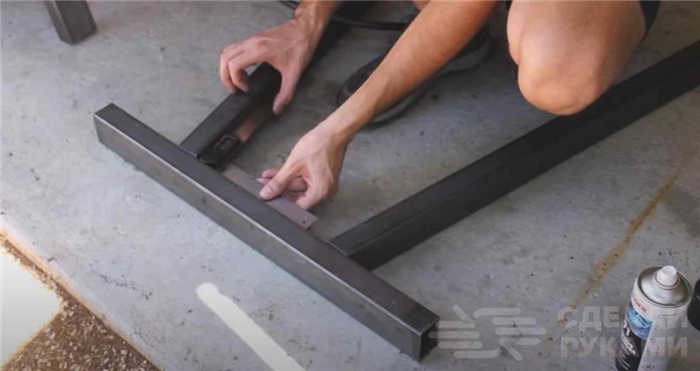

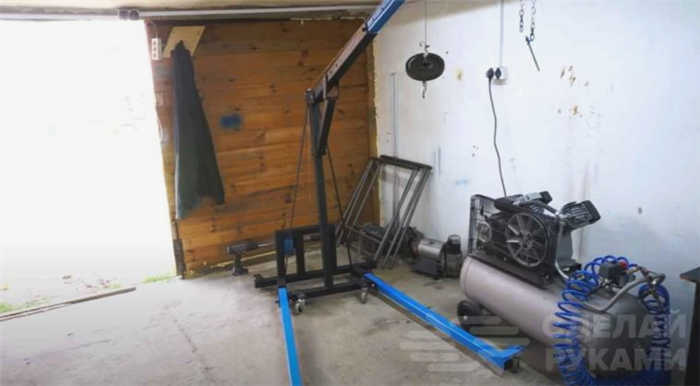

Первым делом необходимо изготовить опору для гидравлического мини-крана. Для этого нам понадобятся профильные трубы.
С помощью шлифовальной машины отрезаем половинки отрезков соответствующей длины и привариваем основание. Затем к опоре приваривается вертикальная стойка.
К ее верхней части привариваются две металлические пластины, к которым будет крепиться подъемная стрела.
Инструкции по сборке и чертежи
Конструкция называется "гусь" из-за своей L-образной формы. Механизм прост в эксплуатации, так как позволяет направлять штангу в моторный отсек. Это уменьшает трудозатраты на фиксацию двигателя, тем самым сокращая время ремонта.
Конструкция гуська проста. Механизм состоит из складного кронштейна, оснащенного колесами. Это позволяет легко перемещать его с места на место и задвигать под автомобиль.
В гараже устанавливается вертикальная стойка, на которой крепится домкрат. "Гусь" имеет выдвижную стрелу, которая оснащена цепью с крюком. При включении домкрата стрела поднимается и поднимает груз.
Гидравлический кран чаще всего используется для подъема двигателя. Устройство может быть изготовлено по готовым чертежам, но чаще всего используется схема крана, нарисованная от руки; ее может нарисовать своими руками даже новичок.
Сначала изготавливается съемная часть крана, это стыковое соединение. Затем вертикальная стойка приваривается на место. Не забудьте установить распорку в нижней части. Затем устанавливается домкрат, который должен быть надежно закреплен. Стрела должна быть в полной досягаемости, чтобы можно было снять двигатель. Все детали свариваются вместе. В результате получается надежное, но маневренное устройство.
Когда изделие готово, его необходимо испытать.
Для этого подвешивается груз, который должен быть на 20% тяжелее поднимаемого. Если механизм выдерживает нагрузку, его можно использовать в работе. Гусек крана является разборным, поэтому он не займет много места в гараже.
Как использовать
Телескопическая стрела машины может регулироваться в нескольких положениях. Кран-балка маневренна и может управляться одним человеком. Он поднимает достаточно тяжелые грузы с помощью входящего в комплект домкрата, не требуются дополнительные аксессуары или тяжелое подъемное оборудование.
Чтобы поднять двигатель автомобиля, откройте капот и подкатите кран. Он располагается так, чтобы "ноги" находились под автомобилем, а цепь с крюком висела над двигателем.
На двигателе имеются прокладки, за них цепляются тросы, к ним продеваются цепь и крюк. Когда приспособление установлено на место, домкрат поворачивается. Он поднимает стрелу, а вместе с ней и двигатель.
Когда ремонт автомобиля завершен, двигатель опускают на место и убирают крюк. Кран отодвигается от автомобиля. При необходимости он может быть демонтирован.
2-тонный гидравлический кран
Как использовать
Телескопическая стрела может быть установлена в несколько положений. Гусек маневренный, им может управлять 1 человек. Устройство поднимает достаточно тяжелые грузы с помощью установленного домкрата, дополнительные аксессуары или тяжелое подъемное оборудование не требуются.
Чтобы поднять двигатель автомобиля, откройте капот и втяните кран. Он устанавливается таким образом, что "ноги" находятся под машиной, а цепь с крюком свисает над двигателем.
На двигателе имеются проушины, за них зацепляются тросы, к которым присоединяется цепь с крюком. Когда навесное оборудование установлено, домкрат поворачивается. Он поднимает стрелу, а вместе с ней и двигатель.
Когда ремонт автомобиля завершен, двигатель опускают на место и убирают крюк. Кран отодвигается от автомобиля. При необходимости он может быть демонтирован.
2-тонный гидравлический кран
Как сделать гусек для гаражного крана своими руками

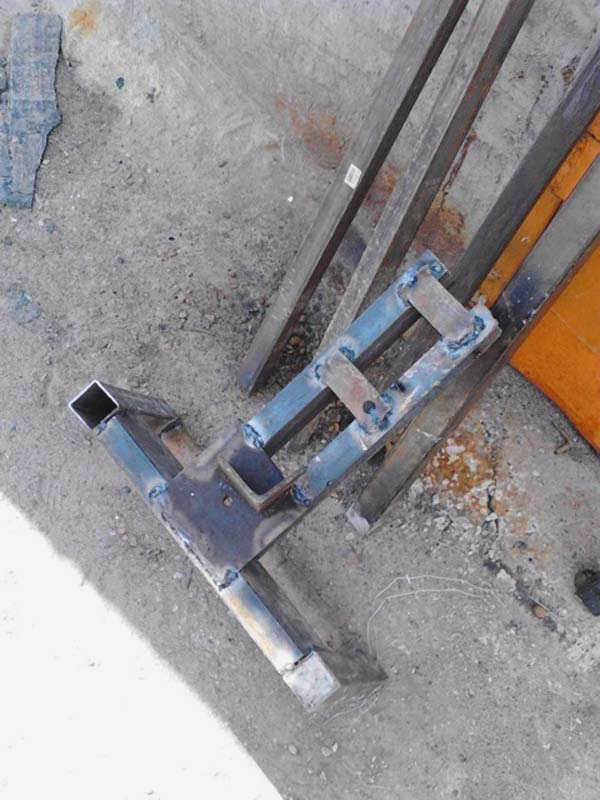

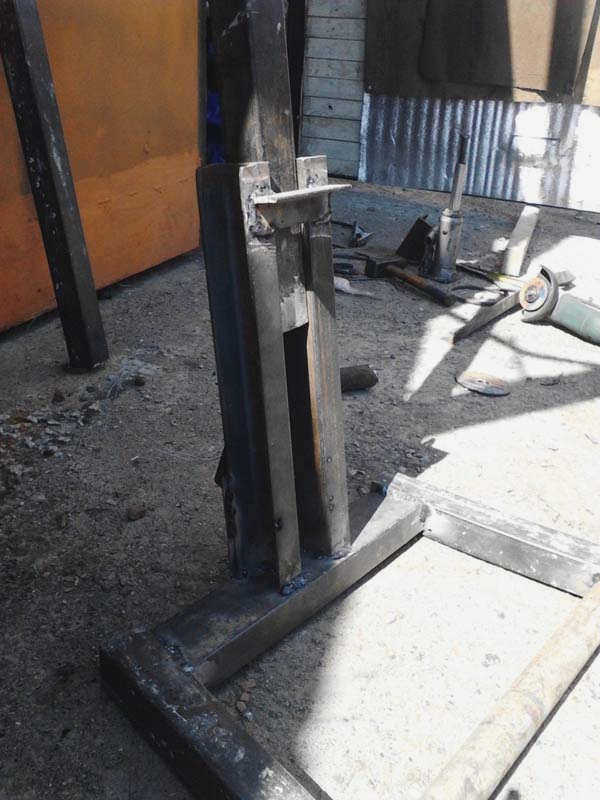

фотографии процесса изготовления
размер и угол наклона трубы

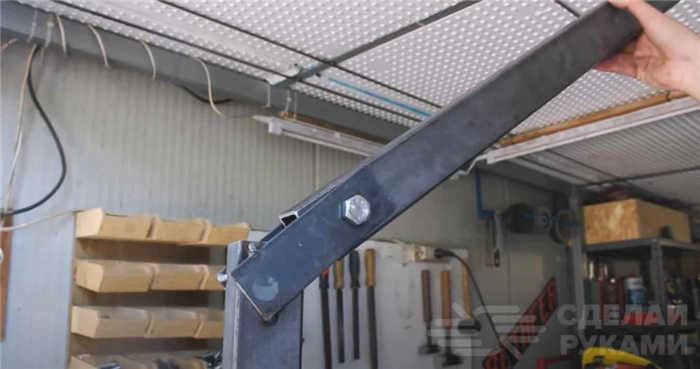

в качестве верхнего шарнира использовался кардан и штифт
во время тестирования я заметил перекос домкрата и подумал сделать аналогичный шарнир под домкратом, но после некоторой разборки и установки двигателя в капот проблема исчезла, так как для этого требуется не слишком большой ход домкрата и перекос почти исчез
и небольшое видео о работе
Двухтонный домкрат немного тяжеловат и будет заменен на более мощный.

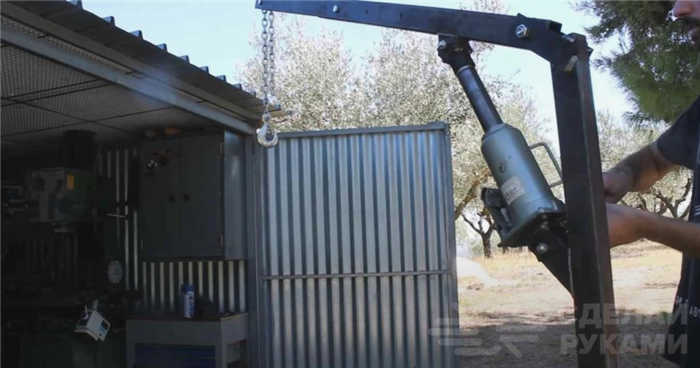

Обзор самодельного гидравлического подъемника! Снятие и установка двигателя в автомобиле двумя руками.
Важные советы и нюансы
При работе важно соблюдать правила безопасности – металлический гараж весит немало:
- Обязательно поднимайте каждую стену, следите за конструкцией – как только вы наклонились, нужно остановиться и поднять противоположную стену. Если вы продолжите сильно наклонять раму, весь гараж просто рухнет. Не торопитесь и поднимайте каждую противоположную стену на 10 сантиметров за раз;
- При подъеме стен сразу же вставляйте в зазор доски, а не руки. Если стена упадет, травмы неизбежны;
- Если рядом находятся другие металлические гаражи, убедитесь, что конструкции не соединены друг с другом. Это связано с тем, что крыша соседнего гаража также может быть поднята во время подъема;
- Не навешивайте дверные полотна, пока вся конструкция не будет прочно закреплена на цементной стяжке или армированном реечном фундаменте.
Не забудьте сразу же выровнять всю конструкцию. Это несложно, если все углы уже установлены на кирпичи.
Для ремонта двигателя автомобиля понадобилось подъемное устройство, умелец из Новосибирска решил сделать самодельный кран своими руками.
Кран должен быть разборным, чтобы не занимать много места в гараже. Подъем будет осуществляться с помощью гидравлического домкрата.
На фото показана конструкция самодельного крана.
Основание сварено из швеллера диаметром 60 мм и квадратной трубы диаметром 50 мм.
Швеллер приварен под углом к вертикальной колонне.
Читайте также: Возможные проблемы со сцеплением на УАЗе.
Вертикальная стойка и аутригер изготовлены из квадратной трубы диаметром 50 мм.
Особенности конструкции и принцип работы
Гидравлический кран изготовлен из прочного металла и отличается надежной конструкцией. Основной принцип конструкции – стабильная опора с малым собственным весом. С его помощью можно легко поднимать грузы весом до трех тонн, но на высоту не более двух метров над землей.
Гаражный кран используется для:
- демонтажа двигателей;
- подъема балок, мостов;
- перемещения крупногабаритных деталей.
Кран имеет гидравлический привод и работает в системе сообщающихся сосудов. Этот метод обеспечивает плавный подъем.

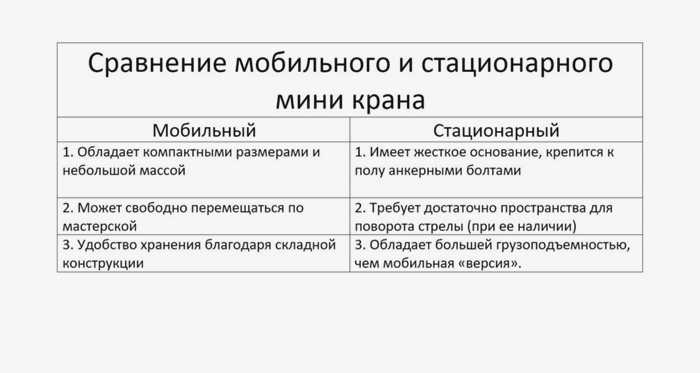

Стационарный кран
Стационарные краны устанавливаются в крупных автомастерских и прочно крепятся к монолитному фундаменту. Он имеет вращающуюся стрелу и оснащен ручным приводом. Он позволяет выполнять работы с использованием только одного транспортного средства, не прерывая работу.
Важно заранее рассчитать место установки, так как демонтировать конструкцию без потерь не представляется возможным.
Неотъемлемым преимуществом стационарного крана является его высокая грузоподъемность. Это возможно благодаря монолитной консольной конструкции, которая обеспечивает жесткость системы.
Портативный

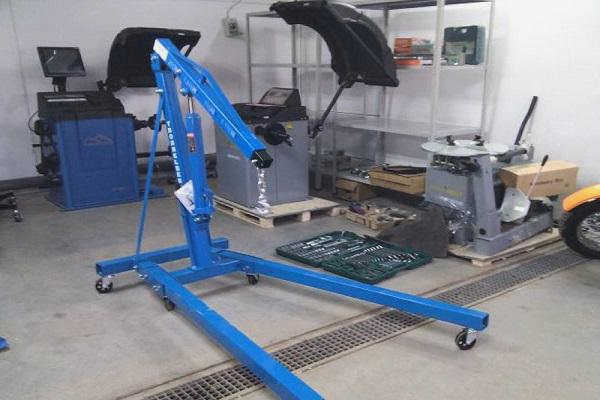

Переносной гидравлический кран имеет колеса на основании. Кран опирается на нижние металлические балки, что снижает его грузоподъемность. Лучшим выбором является кран с массивным треугольным основанием. В зависимости от конструкции они подразделяются на:
- литые цельные стрелы с ограниченным вылетом, но хорошей грузоподъемностью;
- телескопические или складные стрелы – с большим вылетом, но гораздо меньшей грузоподъемностью.
Важно: Складные машины требуют строгого соблюдения инструкций по подъему допустимых нагрузок. Стрела не выдержит и упадет, если не соблюдать допустимые пределы.
