А, например, индекс CW617N относится к составу латуни, который примерно соответствует российскому аналогу ЛС59-2.
DN – стандартизированное представление диаметра согласно ГОСТ 28338-89 и ГОСТ Р 52720.
DN – обозначает номинальный диаметр.
Аналог общепринятого обозначения DN встречается в российском сегменте русскими буквами как ДН.
Номинальный диаметр или (номинальный размер) понимается как параметр трубопроводов, фитингов и арматуры, как характеристика соединяемых деталей.
Номинальный диаметр (номинальный размер) не имеет единицы измерения и приблизительно равен внутреннему диаметру соединяемого трубопровода, выраженному в миллиметрах, и соответствует ближайшему значению числового ряда.

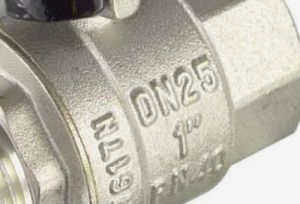

DN – это вид градации диаметра, где, например, DN 15 означает, что внутренний диаметр соединяемого трубопровода приблизительно равен 15 мм. В классификации DN нет случайных чисел, они строго определены ГОСТом – DN 15, DN 16 (что, кстати, редко встречается в повседневной жизни), DN 20, DN 25, DN 32, DN 40 и так далее.
Номинальный диаметр следует выбирать из этого диапазона:
* Применяется только для гидравлических и пневматических клапанов.
** Не подходит для клапанов общего назначения.
Обратите внимание, что настоящий стандарт не распространяется на системы кондиционирования и вентиляции.
На большинстве изделий дублирующий размер можно увидеть в английских дюймах.
Определение дюйма – это верхняя перевернутая запятая после цифры, наши 25,4 миллиметра соответствуют 1" английских дюймов.
Полдюйма записывается через косую черту ½ и соответствует 12,7 мм, но. Внимание. По размерам DN – ½ дюйма соответствует DN 15, то же самое с ¾ дюйма, ¾ дюйма в пересчете на миллиметры – 19 мм, но по DN 20.
Таблица пересчета DN-Du в дюймы
| DN или Ду | Дюймы |
| 6 | 1/8" |
| 8 | 1/4" |
| 10 | 3/8" |
| 15 | 1/2" |
| 20 | 3/4" |
| 25 | 1" |
| 32 | 1 1/4" |
| 40 | 1 1/2" |
| 50 | 2" |

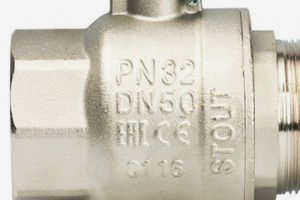

Следующим по величине значением является PN – ГОСТ 26349-84 – которое описывает максимальное давление, которое может выдержать изделие. В российском сегменте обозначение PN иногда встречается как Ru.
Данный стандарт распространяется на трубные соединения и фитинги и определяет диапазон номинальных давлений по ГОСТу.
Номинальное давление – это наибольшее манометрическое рабочее давление при температуре рабочей среды 20 °C, при котором обеспечивается заданный срок службы трубных соединений и фитингов заданных размеров, обоснованный расчетами на прочность с использованием выбранных материалов и их прочностных характеристик при 20 °C.
Значение PN рассчитывается в мегапаскалях. Для сравнения, PN1 = 0,1 МПа или 1 кг силы/см2, что в свою очередь соответствует 0,98 бар). Проще говоря, если изделие маркируется как PN10, следует считать, что оно рассчитано на давление, не превышающее 10 бар.
Технические характеристики полнопроходных шаровых кранов КШПТ LD
В зависимости от условного диаметра прохода шаровые краны КШЦПТ различаются по DN 400, 250, 150, 125, 100, 80, 65, 50 и 40.
В зависимости от материального исполнения в деталях краны КШЦП ЛД различаются:
-при диаметрах шара DN 40-65 и 80-250 используется нержавеющая сталь.
-в уплотнении штока используется фторсилоксановый эластомер
-в штоке используется углеродистая сталь, а в корпусе – нержавеющая сталь.
Для кранов диаметром от 150 до 250 используются механические червячные редукторы, что позволяет избежать гидроударов в трубопроводах и облегчить усилия, затрачиваемые на закрытие или открытие крана.
Краны рассчитаны на рабочее давление до 4 МПа, выдерживают температуру от -40 до +180 градусов Цельсия в нормальных условиях, а коррозионно- и морозостойкие версии – от -60 до +180 градусов Цельсия.
Краны можно устанавливать в любое положение, управлять краном самостоятельно или с помощью гидравлического привода, редуктора или рукоятки, т.е. управлять дистанционно.
Технические параметры и размеры полнопроходных шаровых кранов КШЦП LD
| 40 | 25 | КШ.Ц.П.040.025.П/П.02 | 40 | 48 | 3,5 | 57 | 100 | 44 | 230 | 270 | 2,2 |
| 50 | 25 | КШ.Ц.П.050.025.П/П.02 | 50 | 57 | 4 | 76 | 110 | 44 | 230 | 280 | 2,6 |
| 65 | 25 | КШ.Ц.П.065.025.П/П.02 | 65 | 76 | 4 | 89 | 135 | 67 | 330 | 280 | 4,8 |
| 80 | 25 | КШ.Ц.П.080.025.П/П.02 | 76 | 89 | 5 | 108 | 145 | 67 | 330 | 300 | 5,3 |
| 100 | 25 | КШ.Ц.П.100.025.П/П.02 | 100 | 108 | 6 | 133 | 190 | 94 | 525 | 300 | 14,9 |
| 125 | 25 | КШ.Ц.П.125.025.П/П.02 | 125 | 133 | 6 | 159 | 210 | 98 | 525 | 360 | 21,2 |
| 150 | 25 | КШ.Ц.П.150.025.П/П.02 | 150 | 159 | 6 | 180 | 225 | 84 | 650 | 390 | 31,4 |
| 250 | 16 | КШ.Ц.П.250.016.П/П.02 | 250 | 273 | 8 | 325 | – | 106 | – | 730 | 84,0 |
- Сигнальные устройства
- Регуляторы давления газа
- Газовые клапаны
- Газовые фильтры
- Расходомеры газа
- Комплексы измерения расхода газа ИК
- Контрольно-измерительное оборудование
- Изолирующие соединители
- Запорные клапаны
- Шаровой кран КШЦП стандартного потока
- КШЦП LD полнопроходной шаровой кран
- Полнопроходной шаровой кран КШЦФ
- Шаровой кран КШЦФ стандартного потока
- Полнофланцевый шаровой кран
- Шаровой кран 11с67п
- Шаровой кран с разъемом STM
- Сварочный шаровой кран 10c9pM3
- Подземный шаровой кран 10с10п1
- Задвижки 30s41nj (стальной клин)
- Шаровые краны Daeyoun PE
Преимущества стандартного шарового крана КШХП
Прежде всего, следует отметить, что кран кшцп имеет неоспоримые преимущества, во-первых, он легкий небольшой по размерам, во-вторых, он достаточно герметичен в том плане, что имеет сварное соединение, в-третьих, кран кшцп имеет малое гидравлическое сопротивление рабочей среды, ну и наконец – шаровой кран кшцп относительно недорогой, его низкая цена подчеркивает высокое качество стандарта.
Технические параметры и размеры шаровых кранов
| 15 | 40 | КШ.Ц.П.015.040.Н/П.02 | 15 | 21 | 2,8 | 42 | 60 | 23 | 160 | 200 | 0,9 |
| 20 | 40 | КШ.Ц.П.020.040.Н/П.02 | 16 | 27 | 2,8 | 42 | 60 | 23 | 160 | 200 | 0,9 |
| 25 | 40 | КШ.Ц.П.025.040.Н/П.02 | 25 | 32 | 3 | 48 | 65 | 27 | 210 | 230 | 1,1 |
| 32 | 40 | КШ.Ц.П.032.040.Н/П.02 | 25 | 38 | 3,5 | 57 | 75 | 32 | 210 | 230 | 1,2 |
| 40 | 40 | КШ.Ц.П.040.040.Н/П.02 | 32 | 48 | 3,5 | 60 | 95 | 44 | 230 | 250 | 2,0 |
| 50 | 40 | КШ.Ц.П.050.040.Н/П.02 | 40 | 57 | 3,5 | 76 | 100 | 43 | 230 | 270 | 2,2 |
| 65 | 25 | КШ.Ц.П.065.025.Н/П.02 | 50 | 76 | 4 | 89 | 110 | 44 | 230 | 280 | 2,6 |
| 80 | 25 | КШ.Ц.П.080/070.025.Н/П.02 | 65 | 89 | 4 | 114 | 135 | 67 | 330 | 280 | 4,8 |
| 100 | 25 | КШ.Ц.П.100/080.025.Н/П.02 | 75 | 108 | 5 | 133 | 145 | 67 | 330 | 300 | 6,3 |
| 125 | 25 | КШ.Ц.П.125/100.025.Н/П.02 | 100 | 133 | 6 | 180 | 190 | 94 | 525 | 330 | 14,5 |
| 150 | 25 | КШ.Ц.П.150/125.025.Н/П.02 | 125 | 159 | 6 | 219 | 210 | 98 | 525 | 360 | 21,7 |
| 200 | 25 | КШ.Ц.П.200/150.025.Н/П.02 | 150 | 219 | 8 | 273 | 225 | 84 | 650 | 430 | 34,5 |
| 200 | 25 | КШ.Ц.П.200/180.025.Н/П.02 | 170 | 219 | 8 | 273 | 225 | 82 | 650 | 510 | 46,5 |
| 250 | 25 | КШ.Ц.П.250/180.025.Н/П.02 | 170 | 273 | 8 | 325 | 250 | 82 | 650 | 510 | 62,7 |
| 300* | 16 | КШ.Ц.П.300/250.016.Н/П.02 | 250 | 325 | 8 | 426 | – | 106 | – | 730 | 84,0 |
| 500* | 16 | КШ.Ц.П.500/400.016H/П.02 | 390 | 530 | 10 | 630 | 995 | 170 | – | 970 | 350,0 |
