Использование кронштейна допустимо для труб горячего водоснабжения, когда требуется возможность удлинить крепежную конструкцию. Благодаря своей форме и надежности крепления, скобы широко используются для фиксации труб на стене, на полу и на стенах.
О компонентах для крепления труб к стенам и их использовании
Трубы отопления и горячего водоснабжения, заполненные водой, под воздействием высокой температуры теплоносителя подвергаются линейному расширению и могут смещаться от своего проектного положения. Для того чтобы избежать прогиба и деформации труб, используются различные типы креплений.
Выбор правильного типа крепления для трубопроводной системы осложняется большим выбором крепежных элементов. Получив подробное описание сантехнической трубопроводной арматуры и ее применения, вы можете смело отправляться за покупками нужных деталей, необходимых для вашей водопроводной сети.
Инструменты и материалы, необходимые для монтажа труб

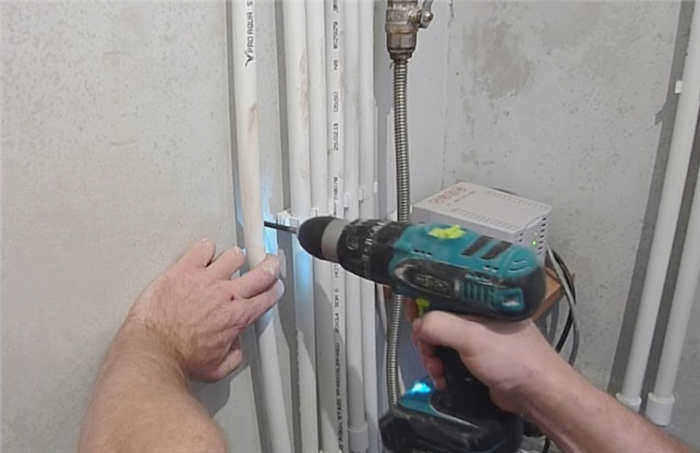

Трубная арматура фиксирует гидравлическую систему в нужном положении и обеспечивает необходимую жесткость и прочность линейной системы. Большинство трубных фитингов крепятся непосредственно к несущему основанию стены или потолка. Первым шагом является подготовка монтажного отверстия для крепежного элемента. Для этого идеально подходит электроинструмент: перфоратор или ударная дрель. Глубина сверления равна длине анкера, а диаметр отверстия соответствует диаметру анкера. Крепление трубы в основном осуществляется металлическим шурупом с пластиковым дюбелем.
Выбор крепежа зависит от материала трубы, области применения, диаметра и типа поверхности, к которой он должен быть прикреплен.

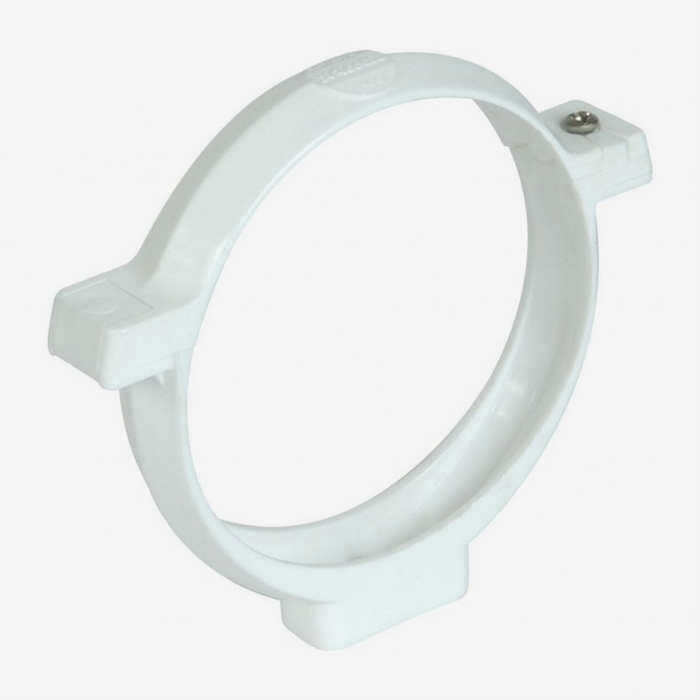

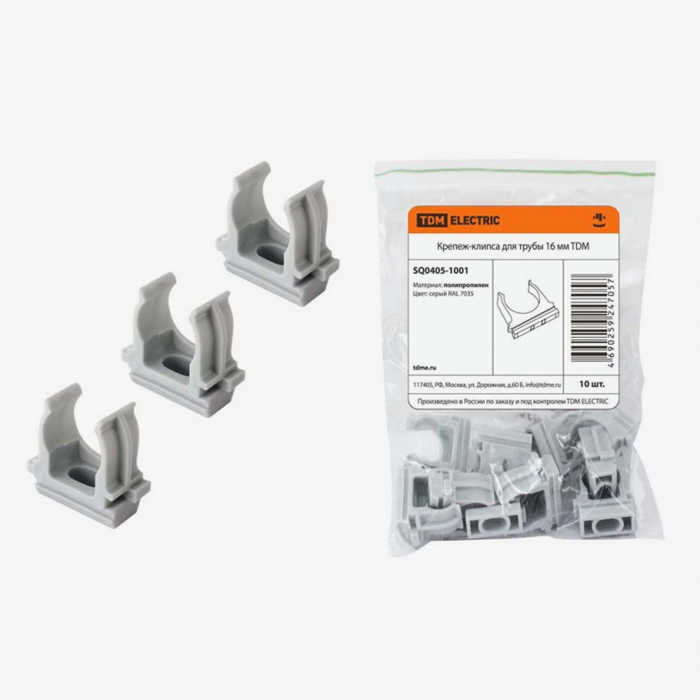

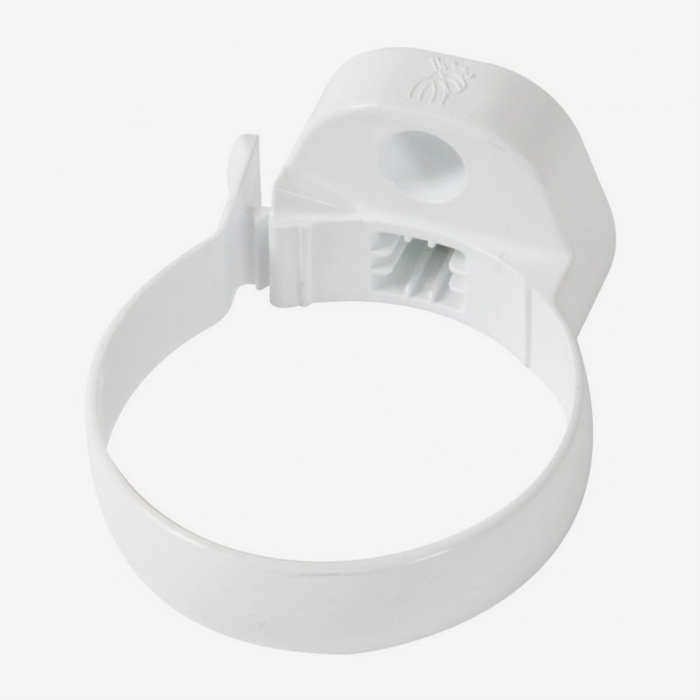

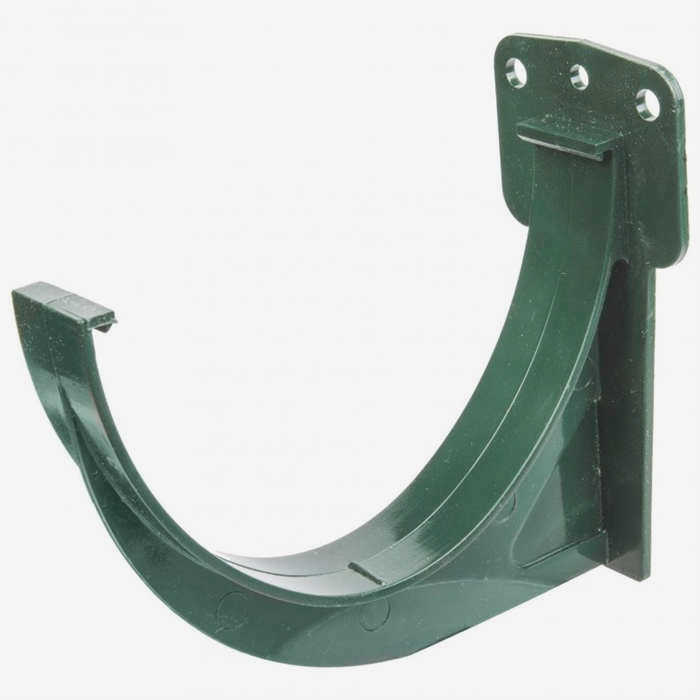

Кронштейн

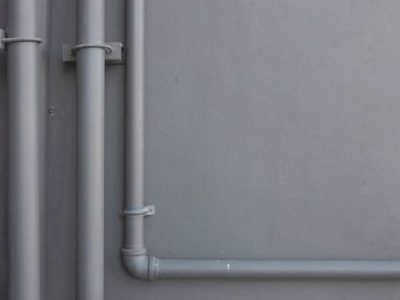

Этот тип настенного кронштейна используется для монтажа в системах отопления и горячего водоснабжения, где существует риск горизонтального осевого смещения труб из-за возможного линейного теплового расширения. Кронштейны для труб обеспечивают свободное крепление установленных труб благодаря небольшому пространству между стеной и кронштейном.

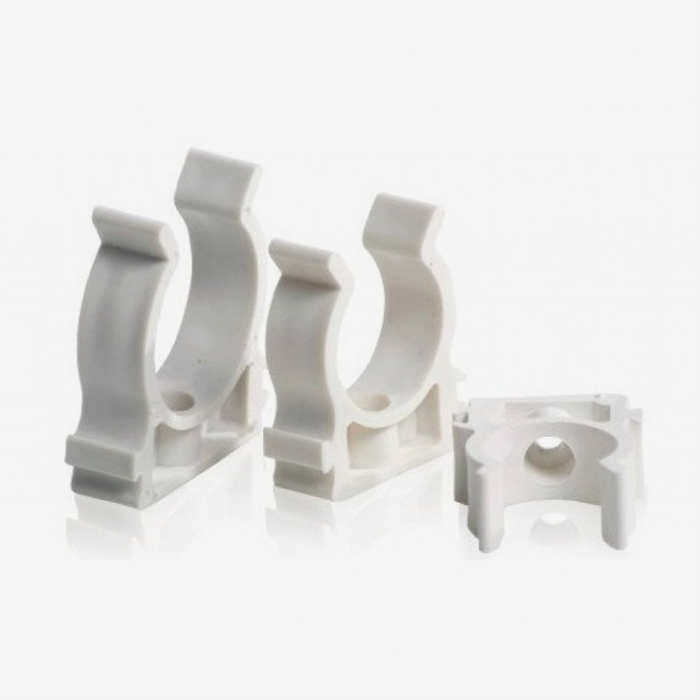

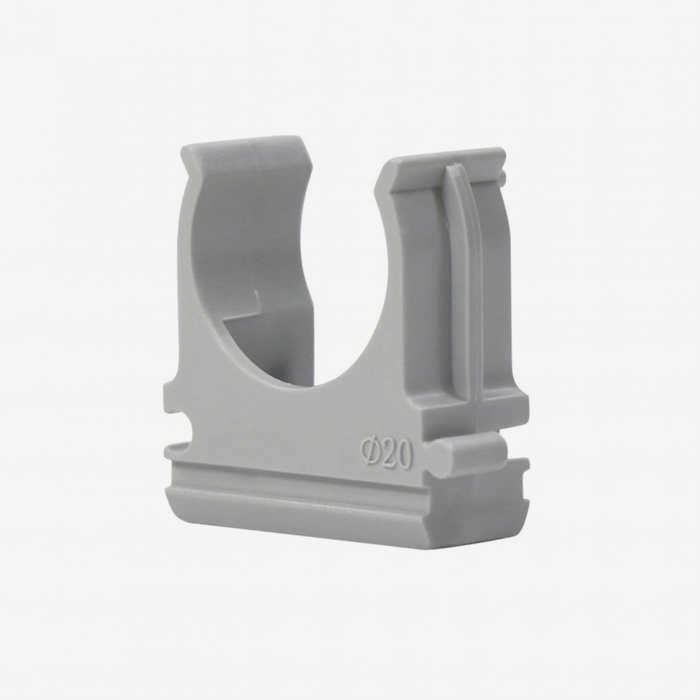

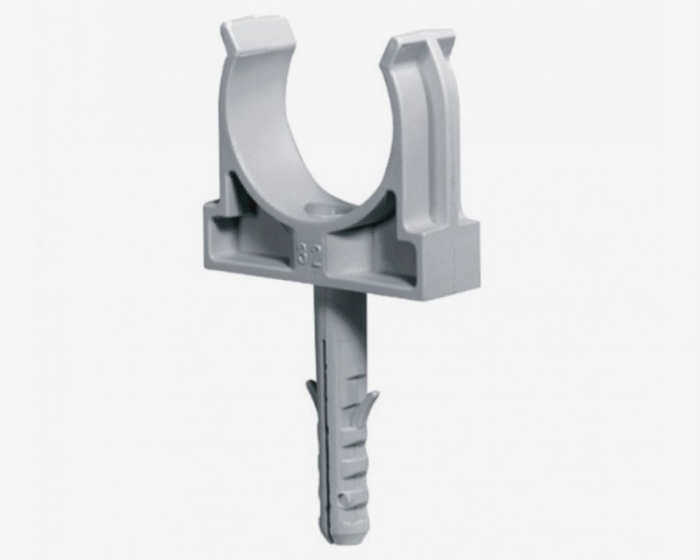

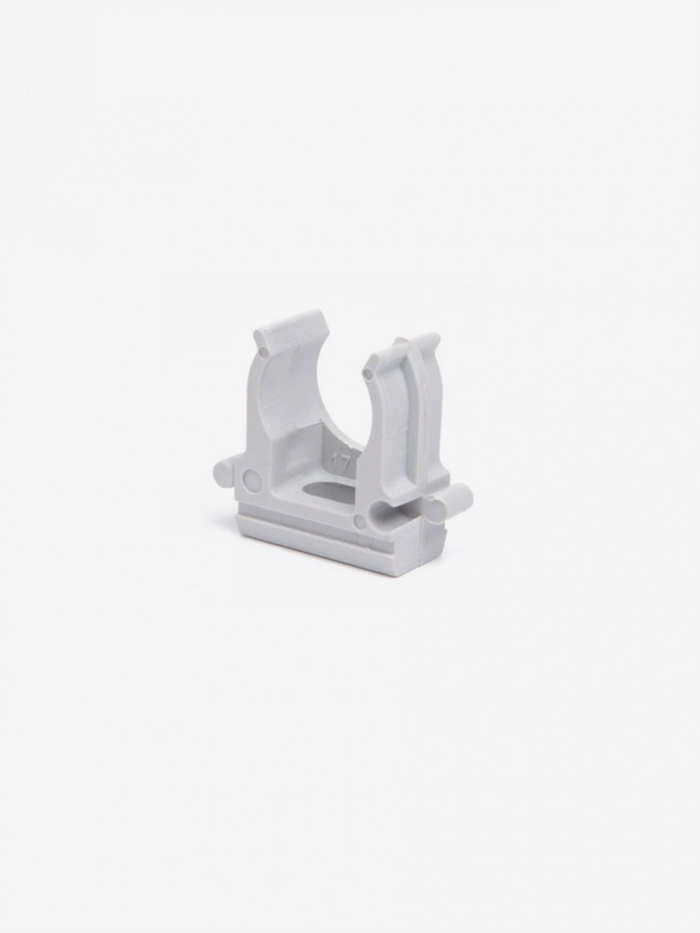

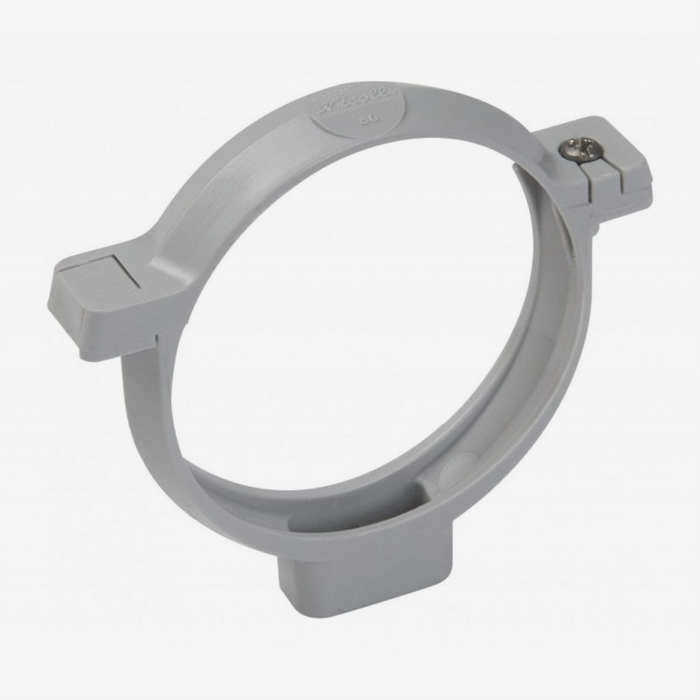

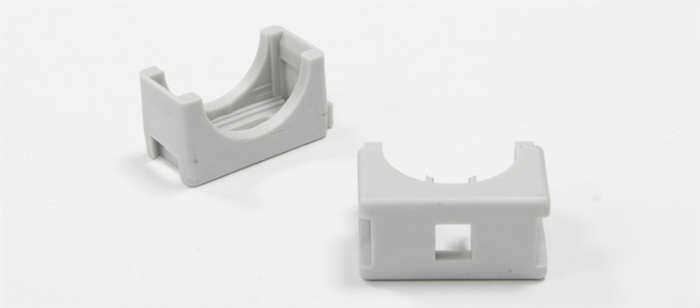

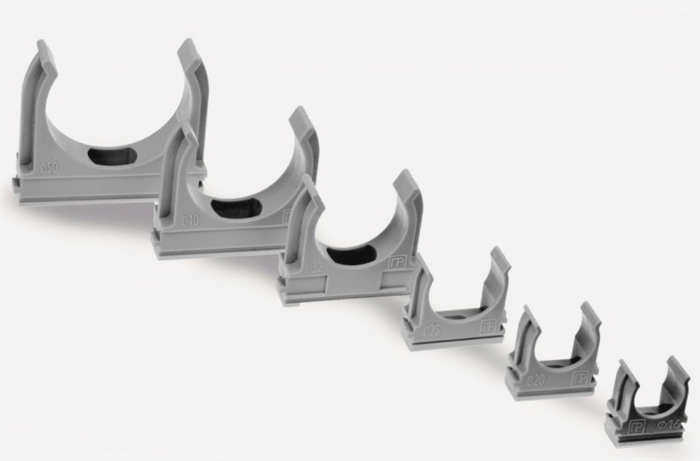

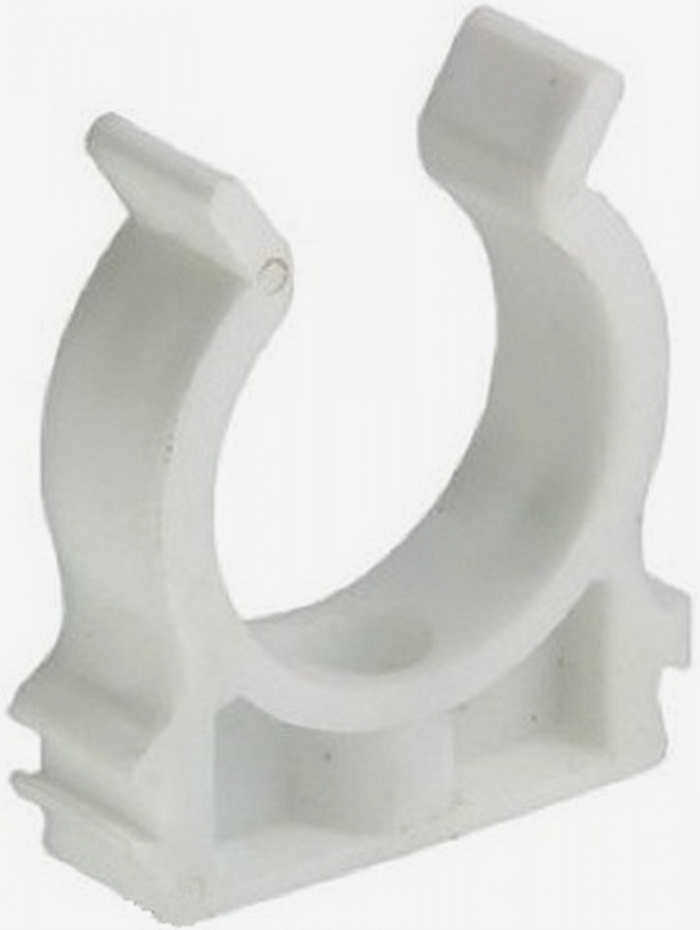

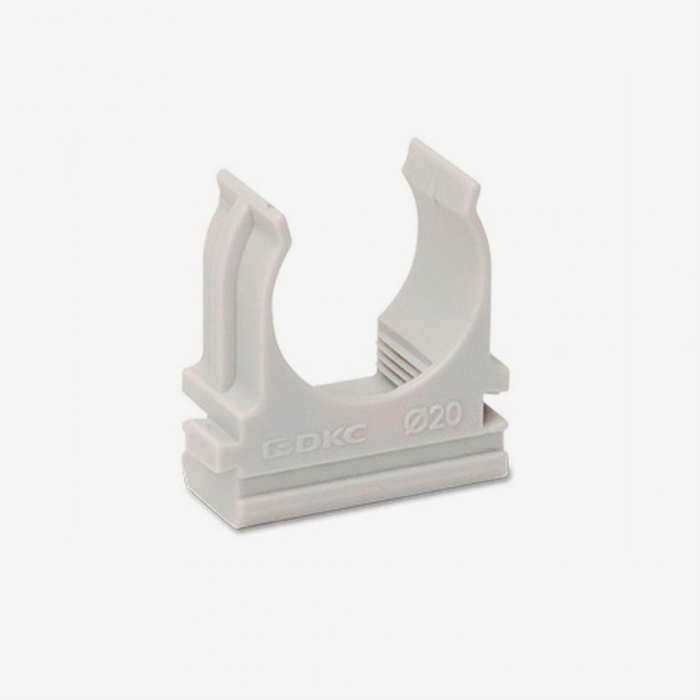

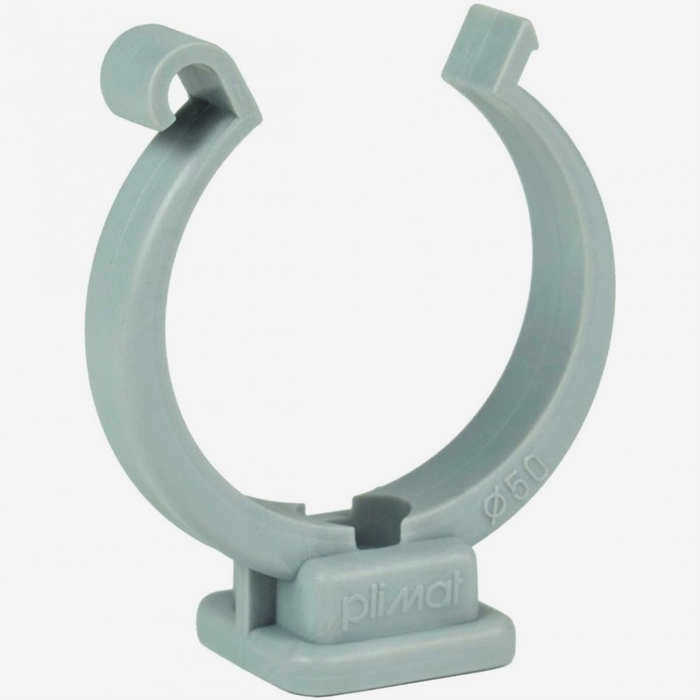

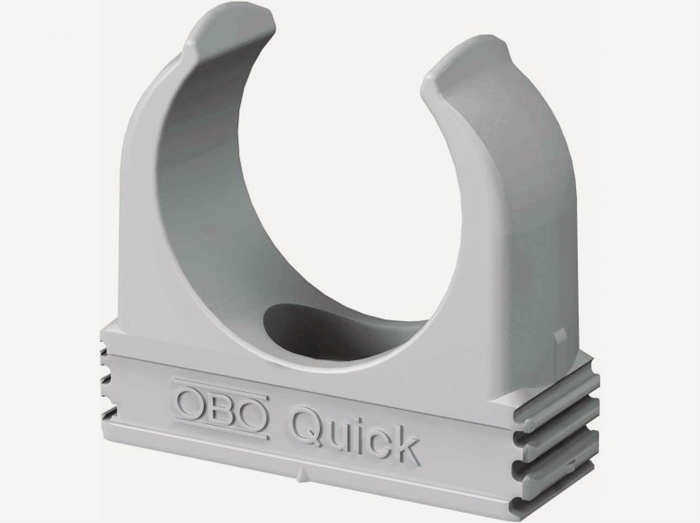

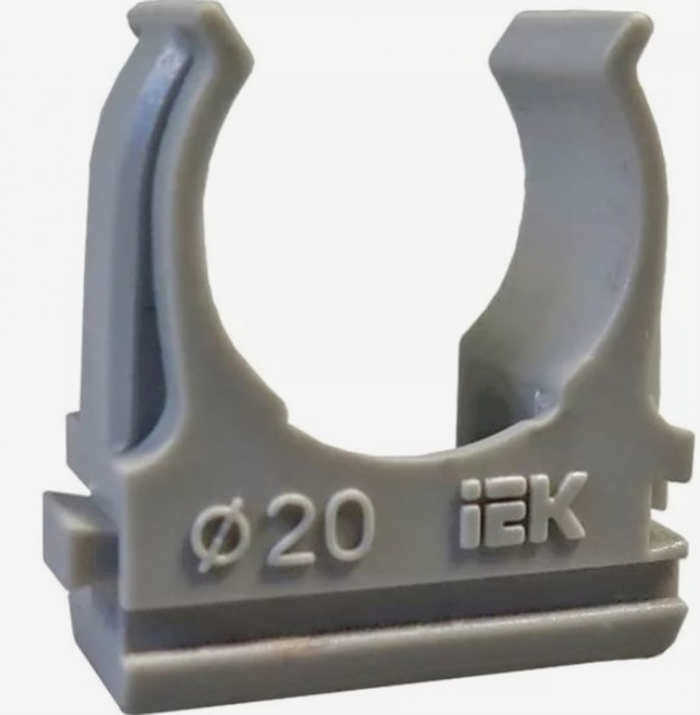

Стандартная модель кронштейна изготовлена из высокопрочного полипропилена с крепежным элементом сверху. Конструкция крепежных кронштейнов может быть разъемной или цельной. Эти изделия идеально подходят для пластиковых труб различного диаметра от 20 мм до 50 мм.

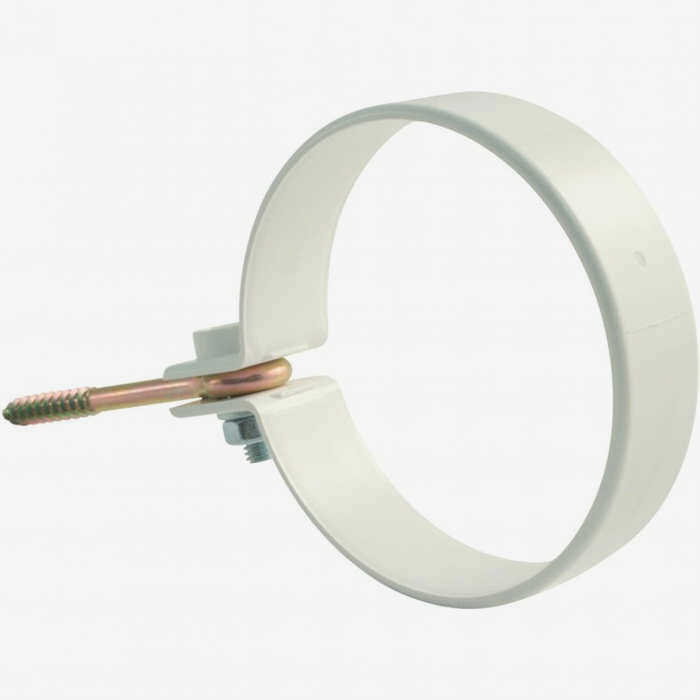

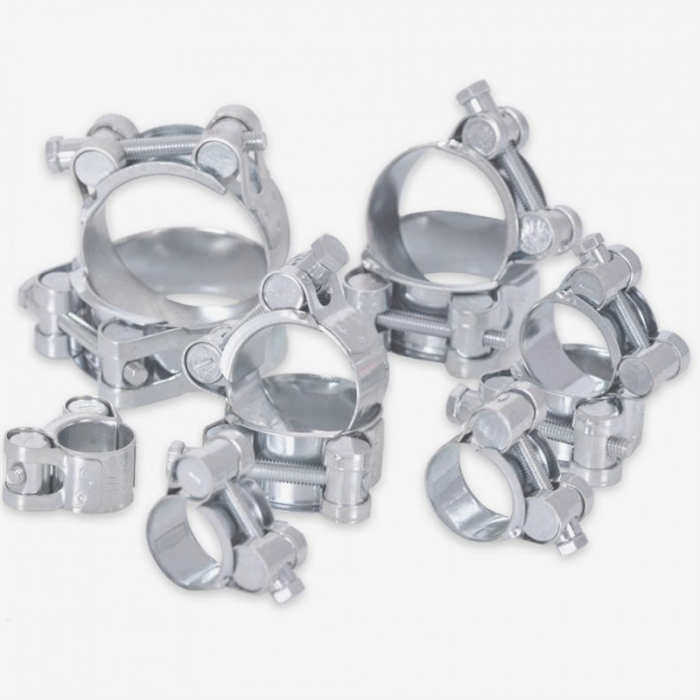

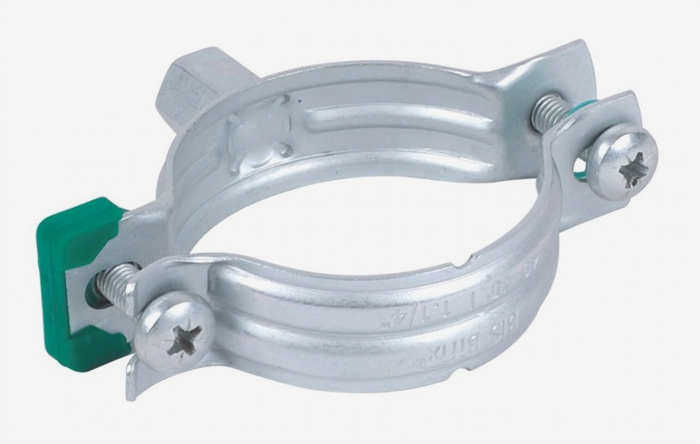

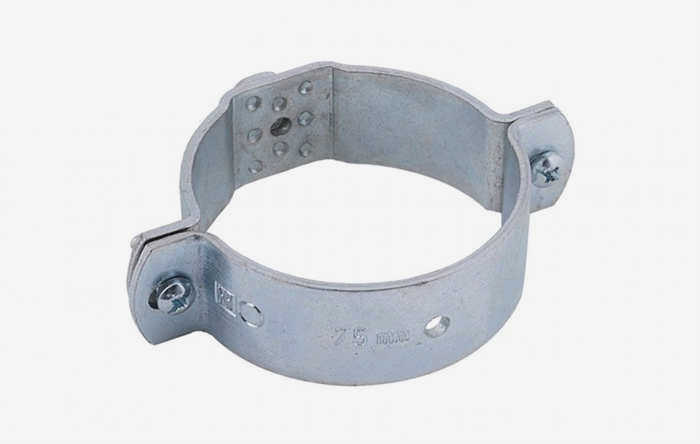

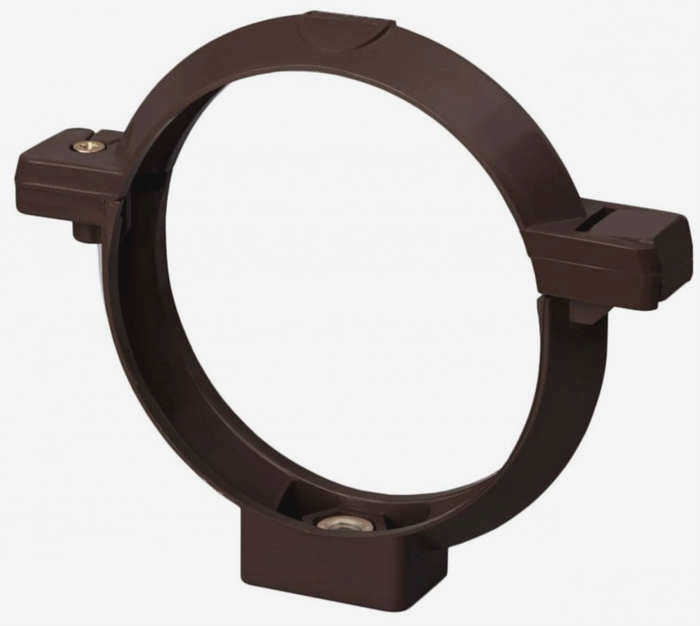

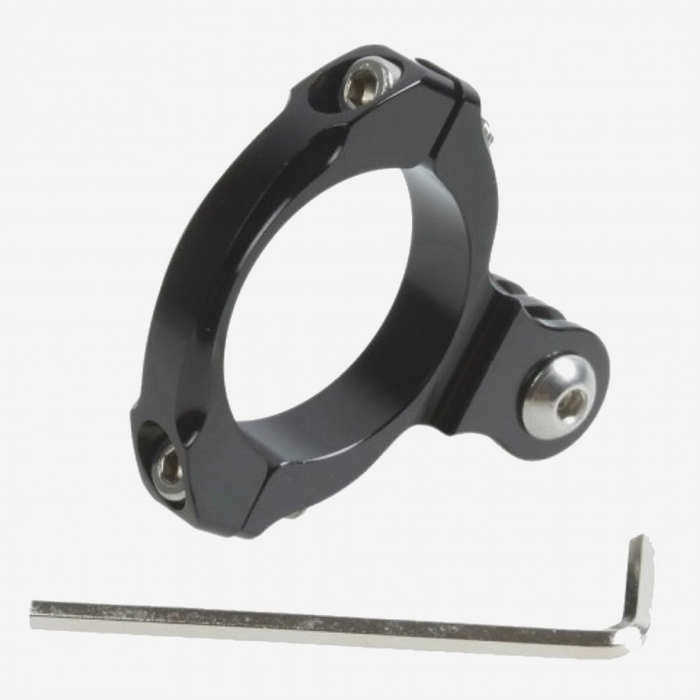

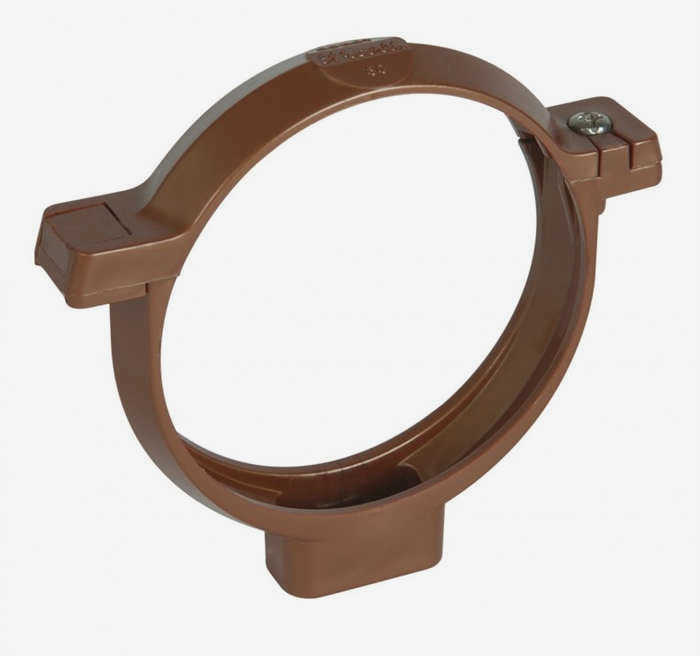

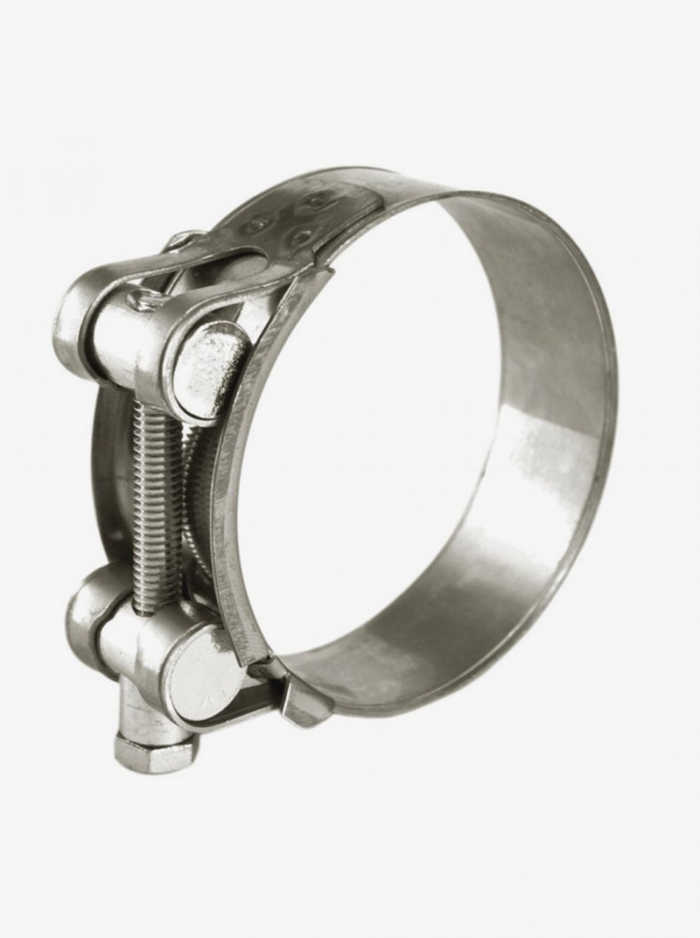

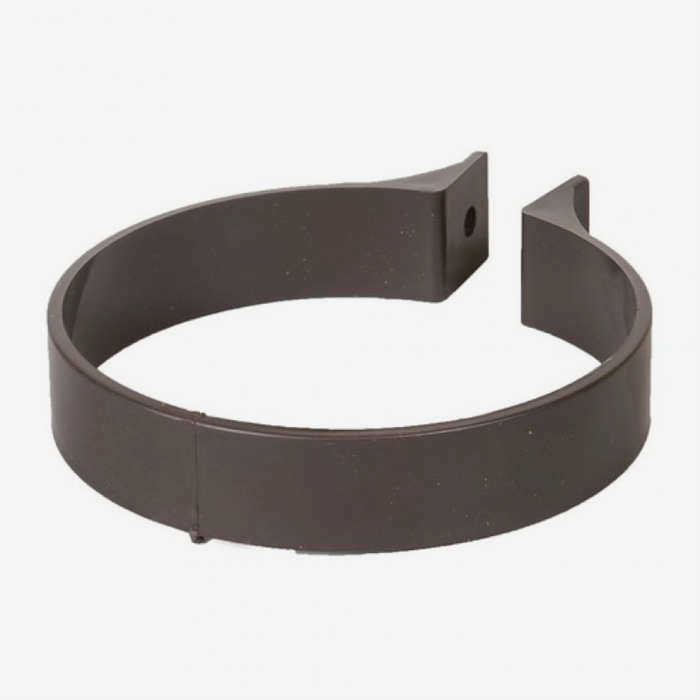

Крепление с помощью хомутов
Наиболее доступным и недорогим вариантом крепления труб к несущей конструкции является крепеж – хомуты. Основными преимуществами данного вида крепежа являются универсальность, низкая стоимость изделия, простота установки и надежность крепления. Однако из-за их низкой эстетической ценности существуют ограничения на использование хомутов в открытых инженерных системах общественных и жилых зданий.
Факторы, определяющие выбор хомутов
Наиболее важным критерием, определяющим выбор владельца или мастера, является тип самого трубопровода.
Как выбрать соединительные элементы для трубопроводов:
- Материал, из которого изготовлены основные детали. Пластиковые трубы потребуют более надежных креплений, чтобы не повредить внешнюю оболочку. Но металлические, чугунные (особенно в старых домах), асбестоцементные трубы также могут быть использованы для бытовых и частных установок.
- Расположение трубопровода (над землей, под землей, под водой).
- Для наружных конструкций важно учитывать рельеф местности и климат. Например, металлические хомуты могут быть быстро повреждены грунтовыми водами, находящимися близко к поверхности земли.
- Очень важно знать, что будет протекать по трубам (газ, вода, сточные воды). Также важно знать давление внутри трубы, создаваемое движением вещества.
При выборе крепежа для труб мастера обязательно учитывают свойства скрепляемого материала (его качественный состав, прочность, наличие структурных дефектов).
Преимущества металлических крепежей
В настоящее время наиболее известны два вида крепежа, используемого для организации труб: из металла и из пластика.
К преимуществам металлического крепежа относятся
- Особая прочность. Наиболее популярные крепежи изготавливаются из стали, которая устойчива к воздействию влаги, абразивных составов и химически агрессивных растворов.
- Широкий спектр применения. Металлический крепеж используется для всех типов труб, независимо от их предназначения.

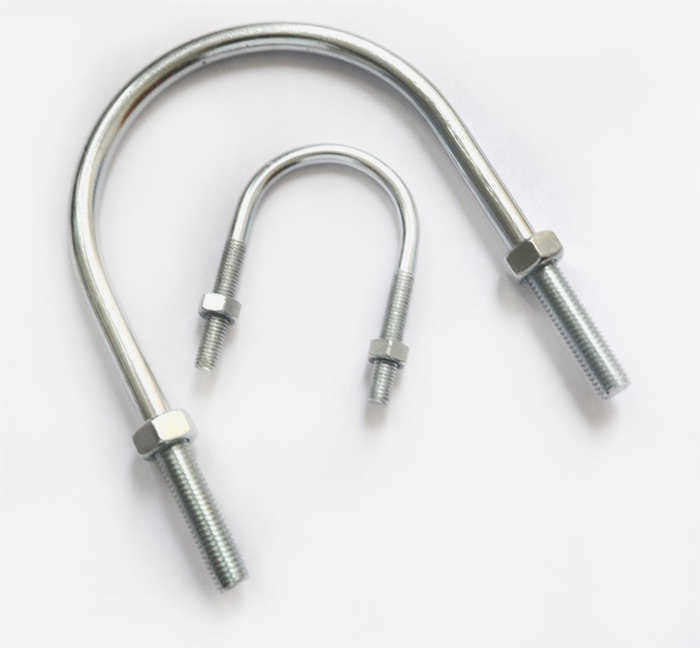

- Широкий выбор типов крепежа. Это могут быть зажимы, кронштейны различной формы, опоры, анкеры, дюбели, болты.
- Детали могут быть отремонтированы.
Отдавая предпочтение металлическим конструкциям, владелец дома или дачи выбирает высокое качество и долговечность. Однако большой вес и отсутствие пластичности являются существенными недостатками железных деталей.
Кроме того, некачественный производитель может нарушить технологию изготовления крепежа, что приведет к коррозии, быстрому разрушению деталей.

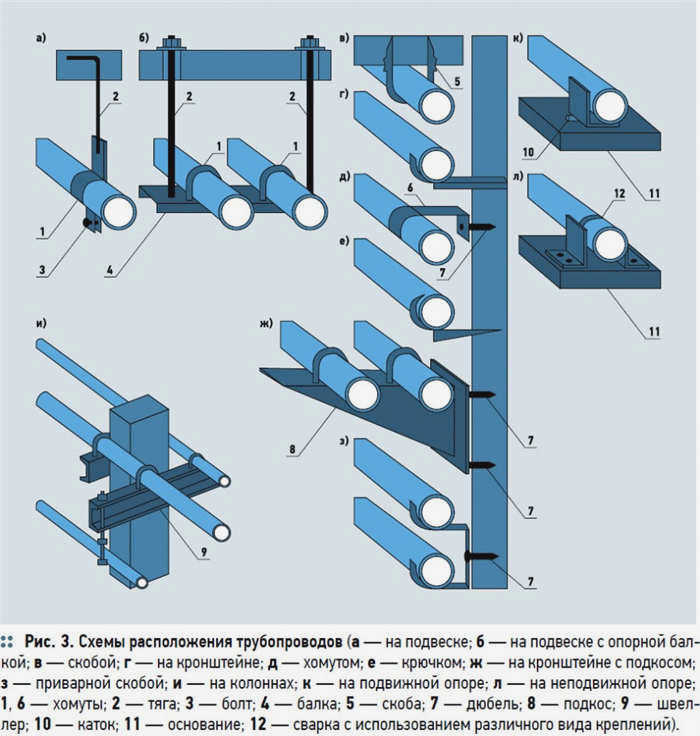

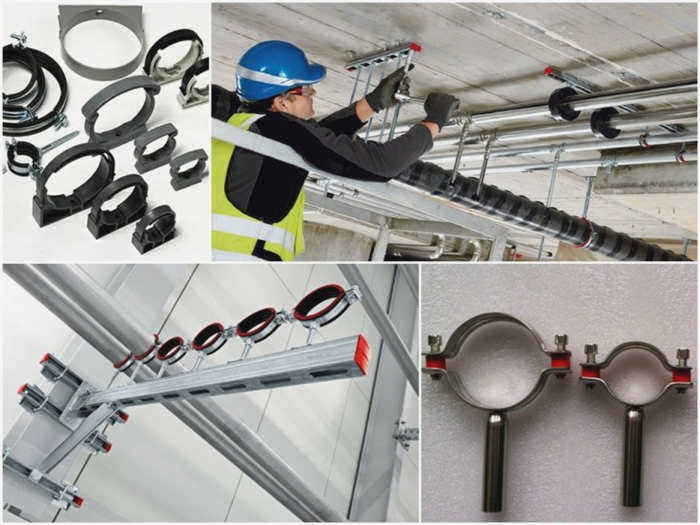

Виды крепежа
Вопрос о том, какой кронштейн лучше, обязательно возникает на каком-то этапе строительства или ремонта. Чтобы ответить на него, необходимо четко понимать специфику предстоящих работ и параметры труб.

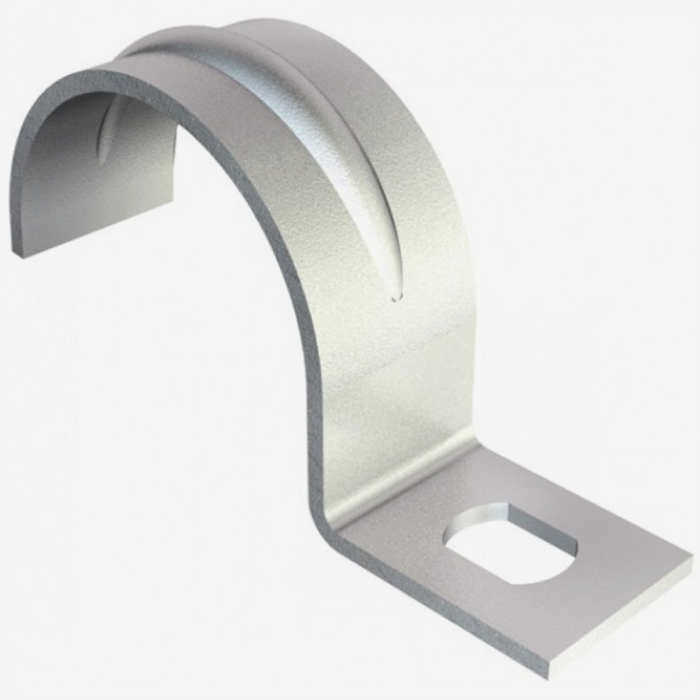

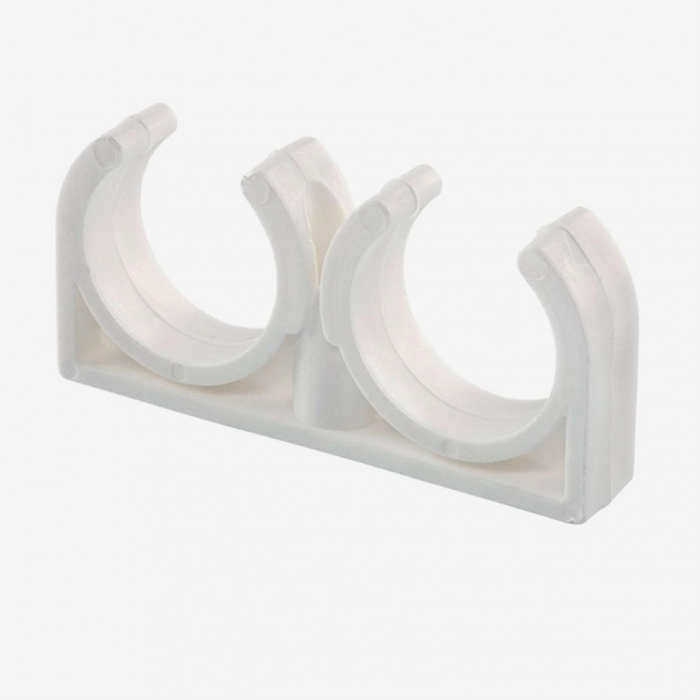

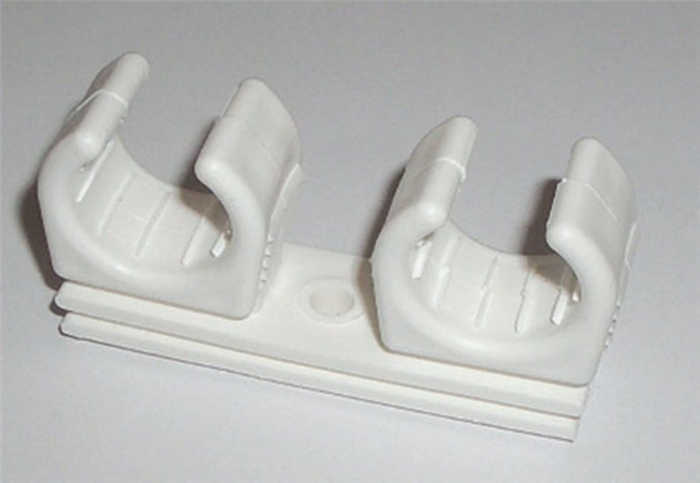

Для труб большого диаметра и значительного веса рекомендуется использовать двойной крепеж. Для труб меньшего диаметра подходят одинарные крепежи.

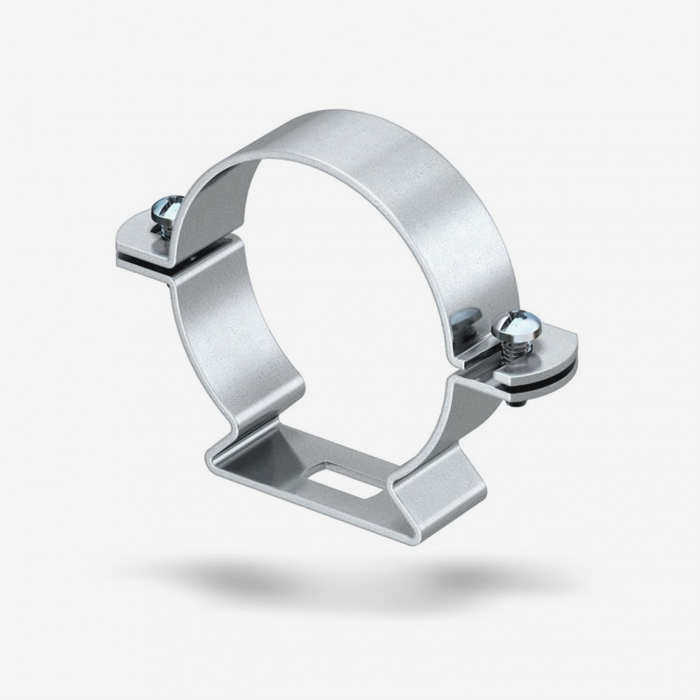

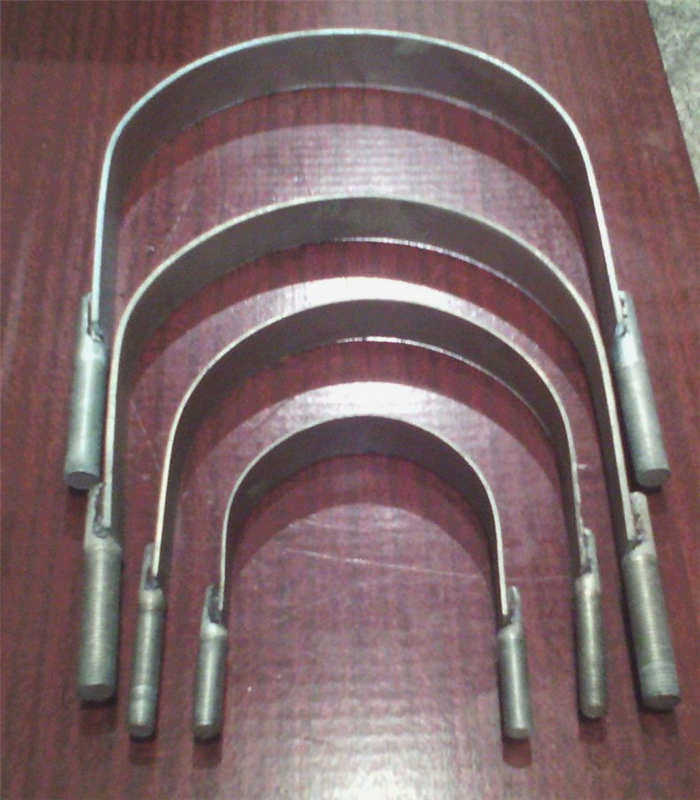

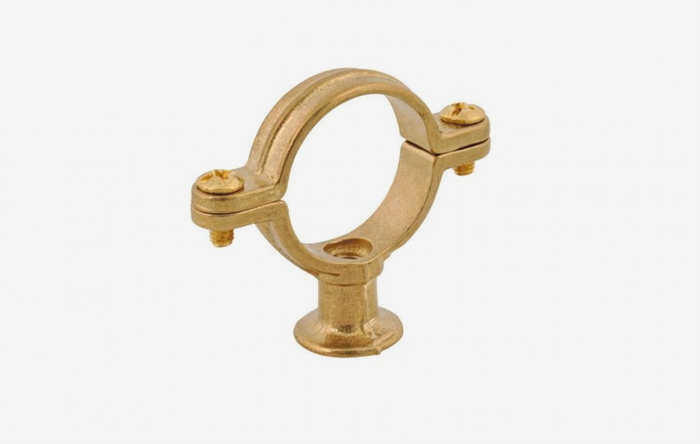

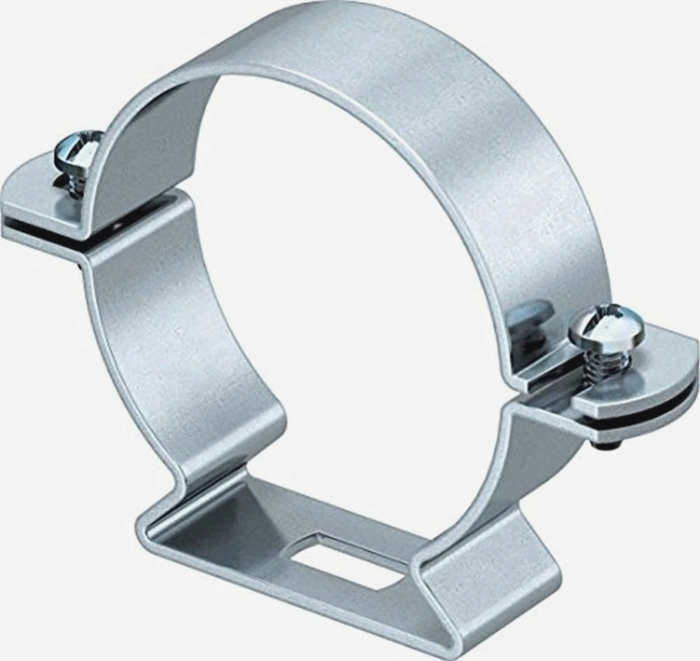

Трубы обычно устанавливаются с помощью металлических хомутов, изготовленных из прочной стали. Возможно крепление непосредственно к поверхности. Выбор стального крепежа напрямую зависит от конструктивных особенностей и степени будущей нагрузки.
Трубы могут крепиться двумя способами: жестко или свободно. Жесткое крепление используется там, где есть риск повреждения целостности конструкции.
Свободное крепление требуется там, где существует эффект теплового расширения материала. Кронштейны для отопительных труб позволяют трубам свободно перемещаться внутри кронштейна при расширении, но надежно крепят всю систему к стене.

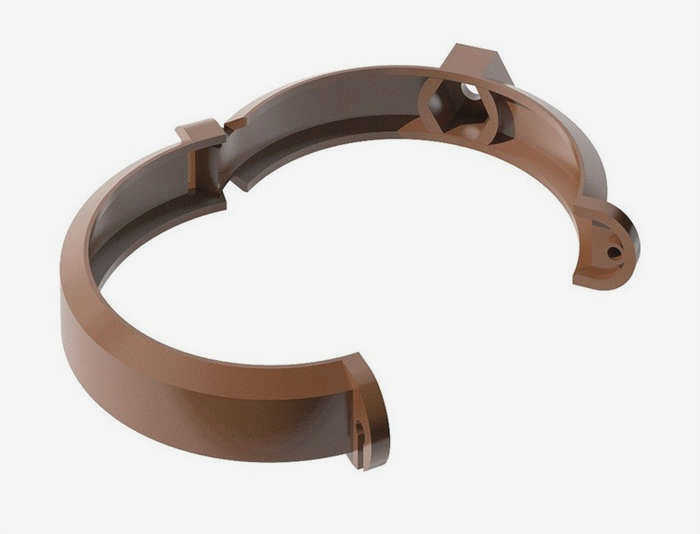

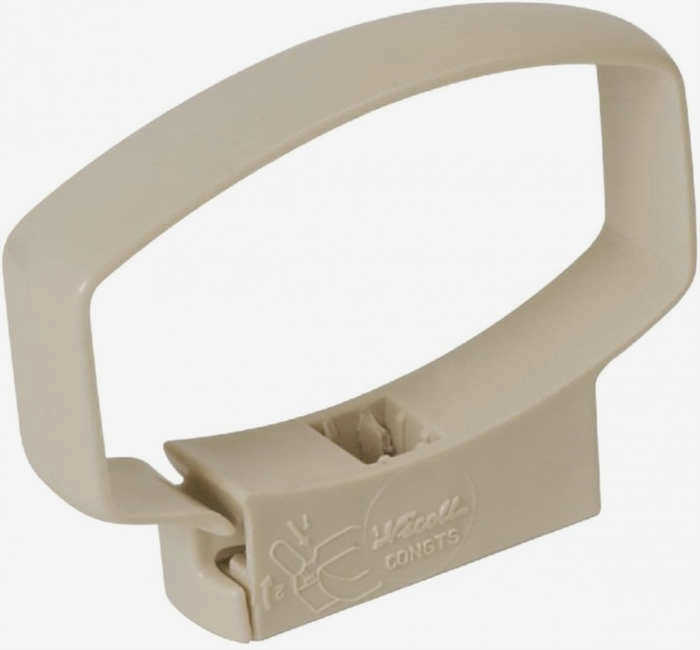

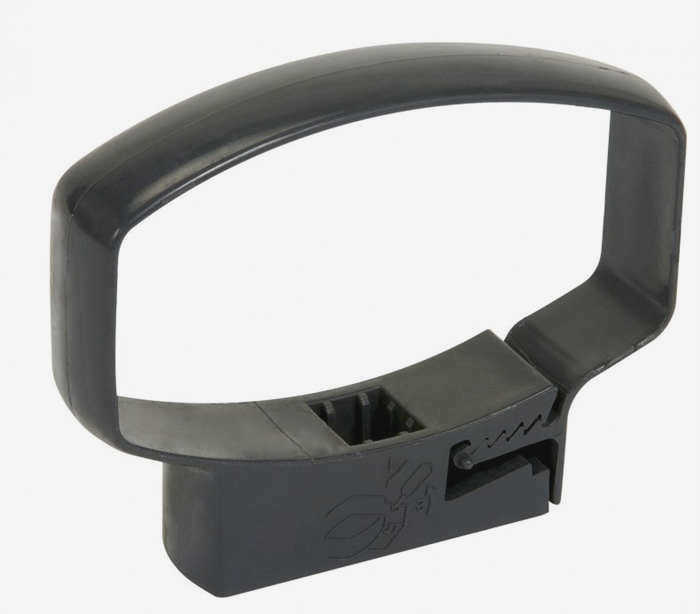

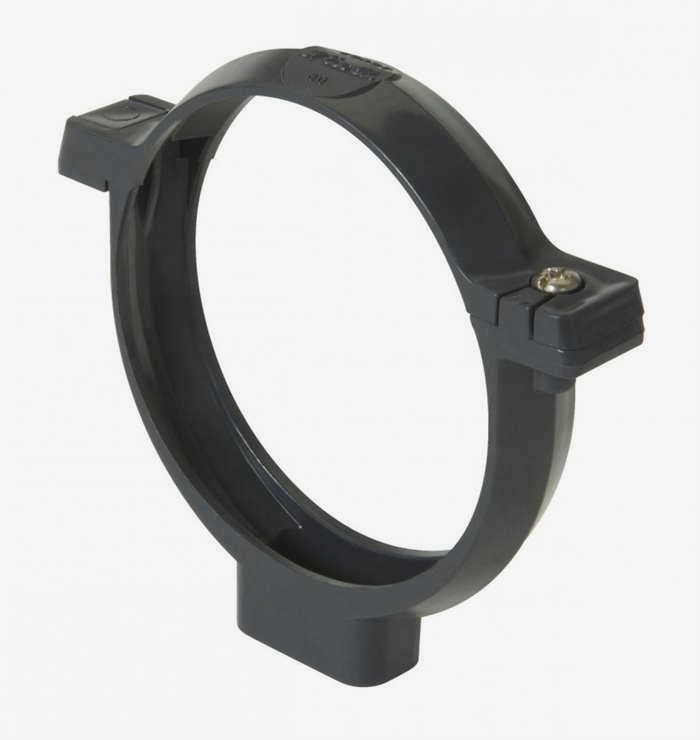

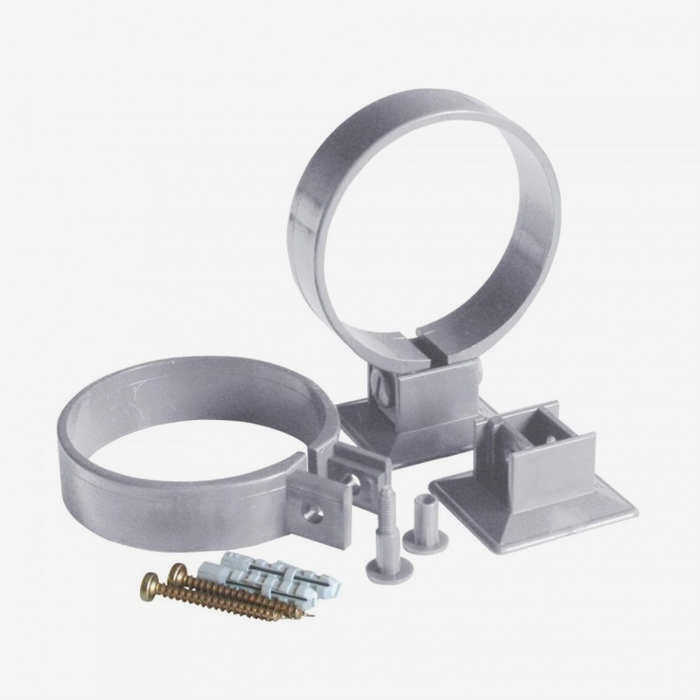

Кронштейны могут быть изготовлены из металла или пластика, в зависимости от назначения. Они делятся на цельные (несъемные) и составные (съемные).

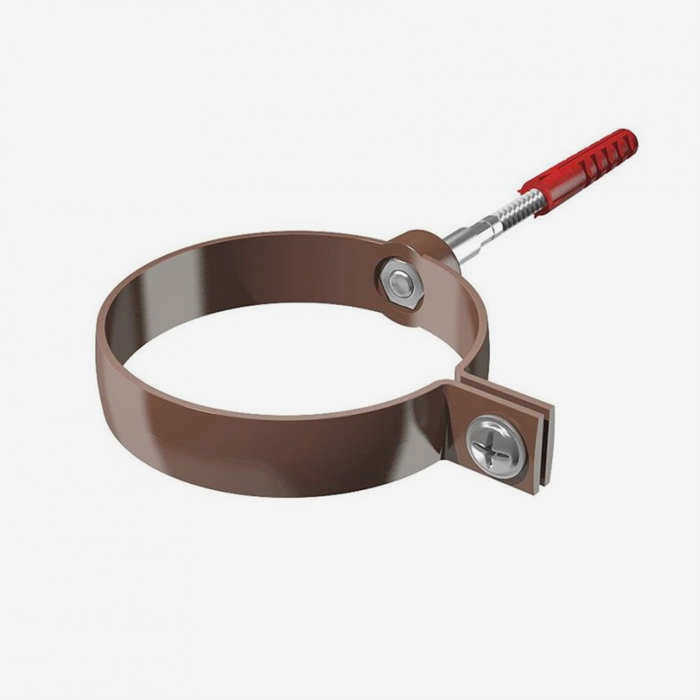

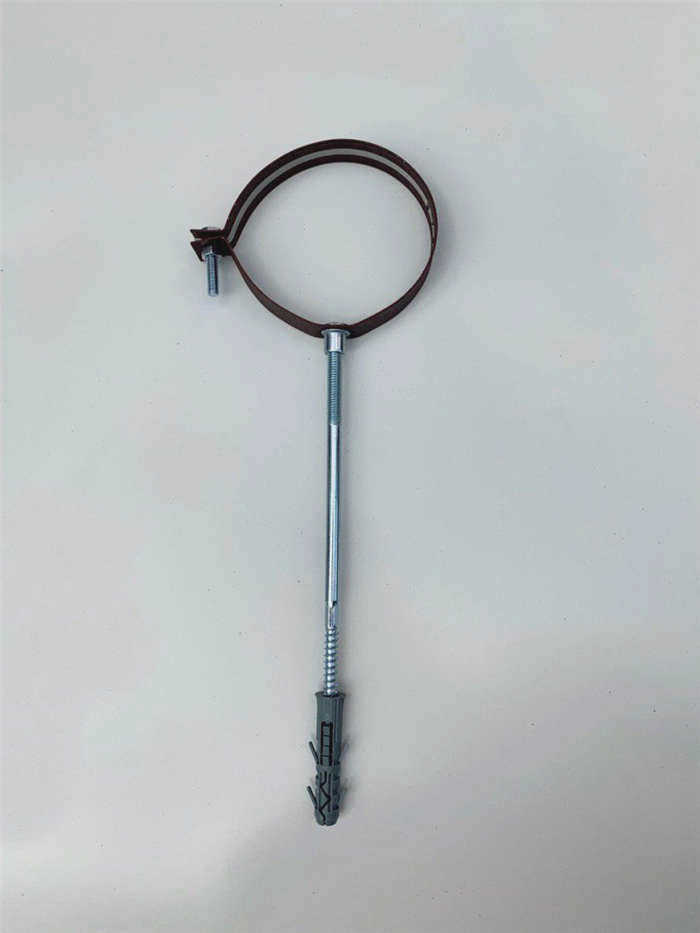

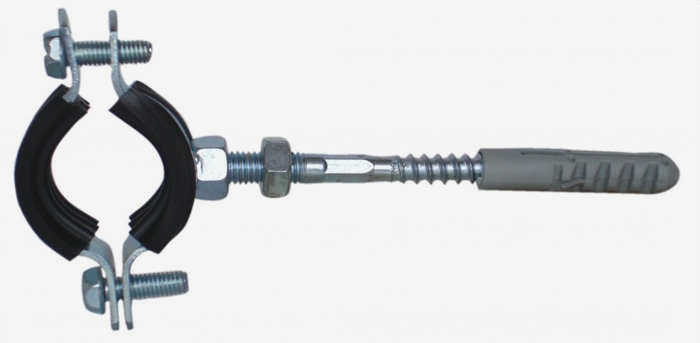

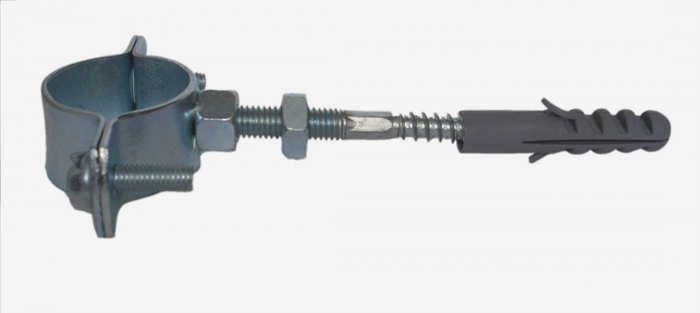

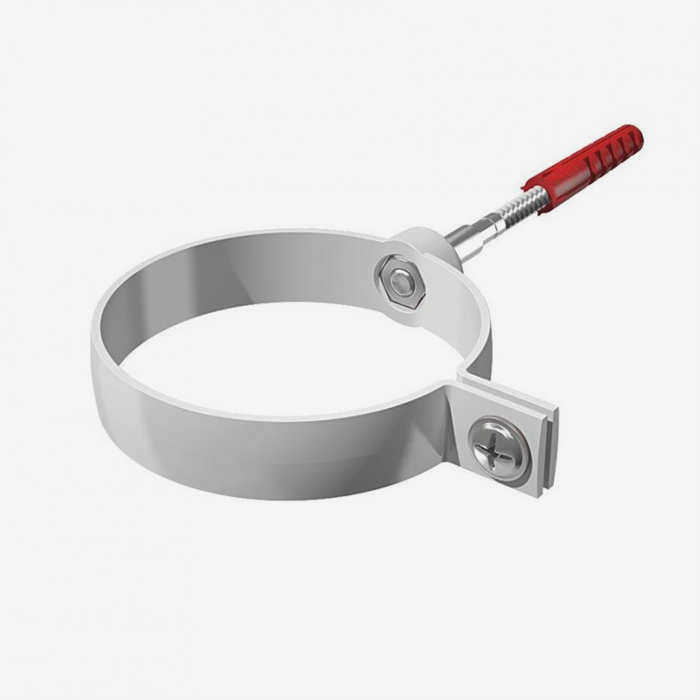

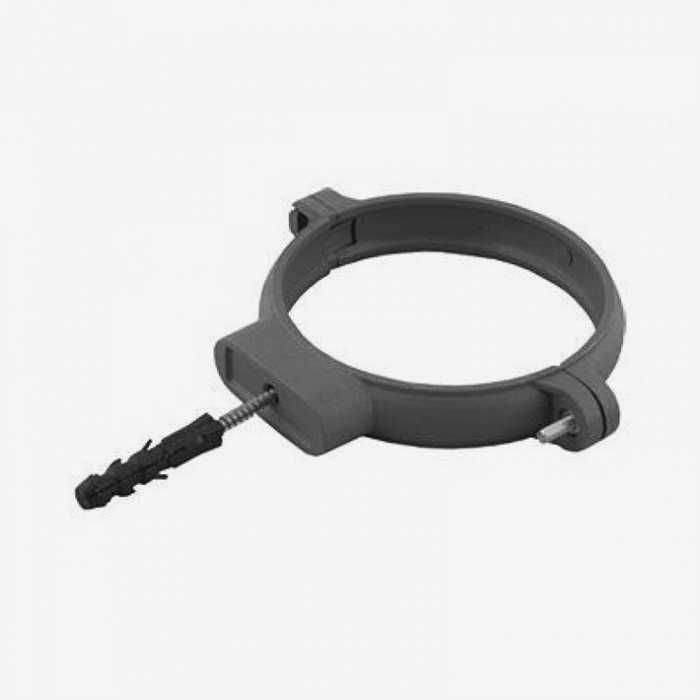

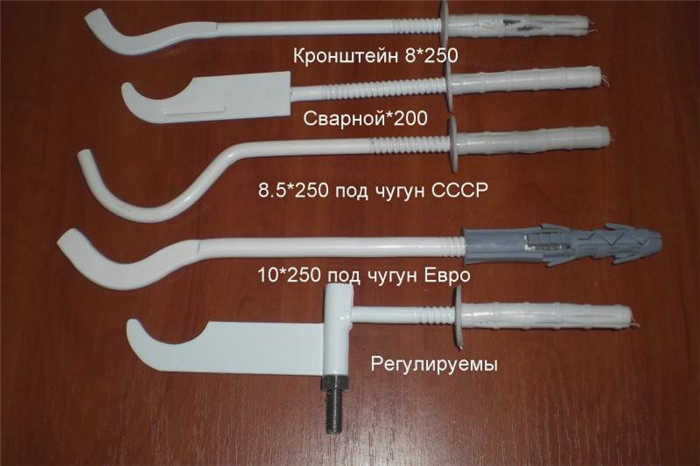

Тяжелые металлические трубы крепятся с помощью кронштейнов с дюбелями, которые вкручиваются в определенную поверхность рядом с местом расположения самой трубы.
Расстояние между креплениями
Полипропиленовые трубы должны крепиться к стене с определенным расстоянием, которое зависит от их диаметра и температурного режима.
Нагрев воздуха в помещении, теплоносителя в системе, неизбежно приводит к тепловому расширению, которое невозможно полностью устранить даже при использовании армированных труб. Система отопления легко монтируется с помощью пластиковых кронштейнов для труб.
А расстояние между соединителями должно соответствовать определенному стандарту, разработанному на основе многолетнего опыта эксплуатации. На примере полипропиленовой трубы PN 20 легко увидеть различия. Когда диаметр трубы составляет 25 мм, а температура теплоносителя в системе – 20°C, расстояние между креплениями не должно превышать 1 м.
Когда температура теплоносителя повышается до 80°C, расстояние не должно превышать 85 см. Более подробную информацию можно легко найти в соответствующих таблицах.
Правильный выбор кронштейнов и соблюдение всех технологий монтажа гарантирует прочность и надежность трубопроводной системы.

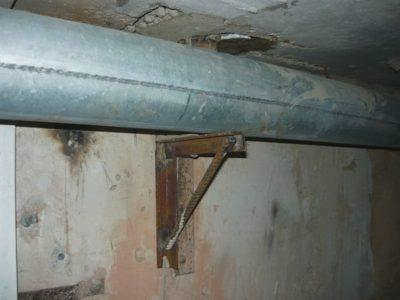

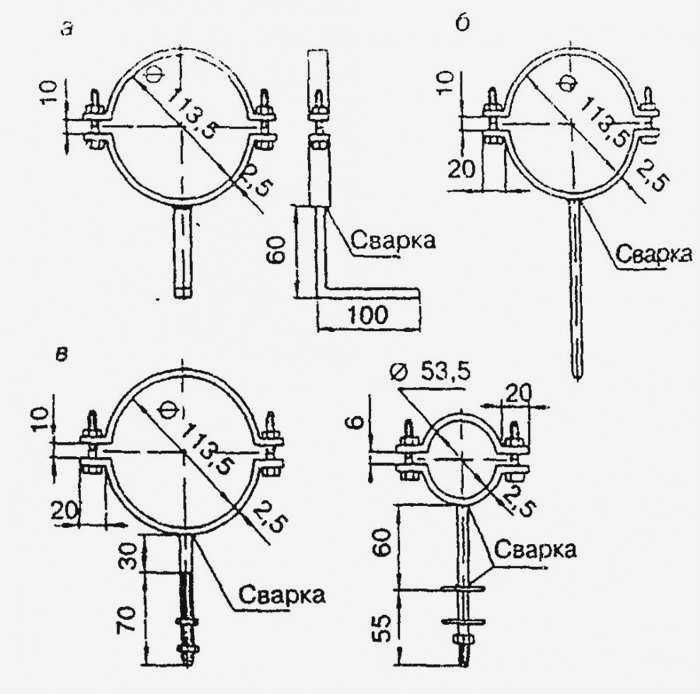

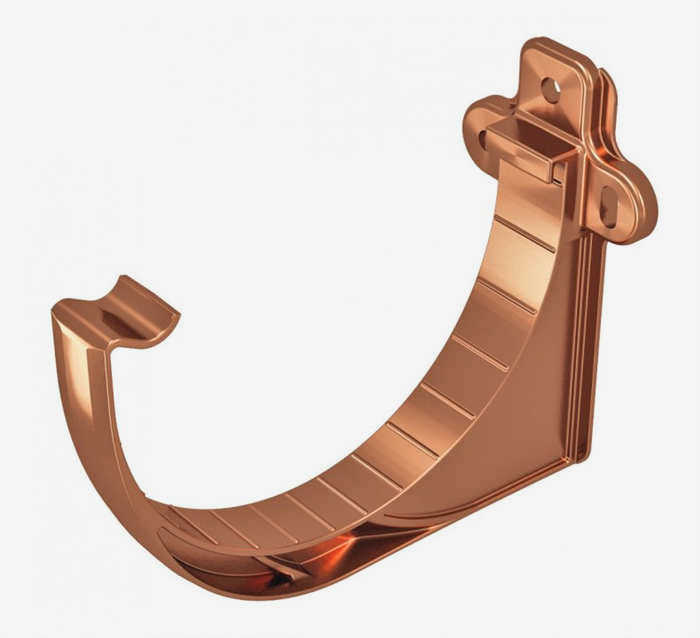

Виды металлических кронштейнов
Все металлические кронштейны относятся к несущим конструкциям, так как на них приходится максимальная нагрузка. В зависимости от схемы трубопроводной системы кронштейны могут располагаться вертикально или горизонтально.
Принципы оптимального выбора
Существуют некоторые практические правила выбора подходящего кронштейна для опоры трубопровода:
- Необходимо рассчитать максимальную нагрузку на кронштейн.
- Также необходимо определить труднодоступные места, где могут потребоваться пластиковые крепления.
- Необходимо определить условия, в которых будет находиться крепежный элемент (сырость, повышенная влажность, особенности монтируемой стены).
- Важно оценить сложность самостоятельной установки.

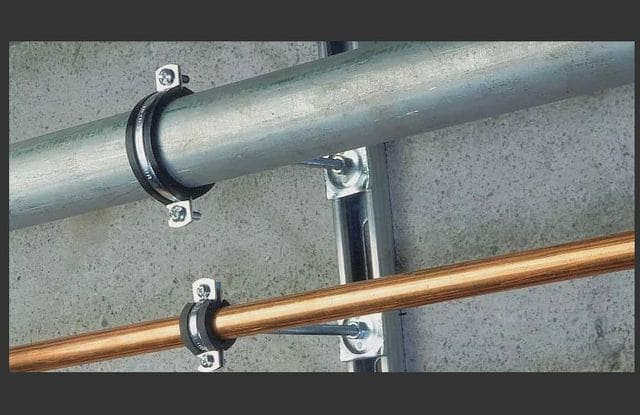

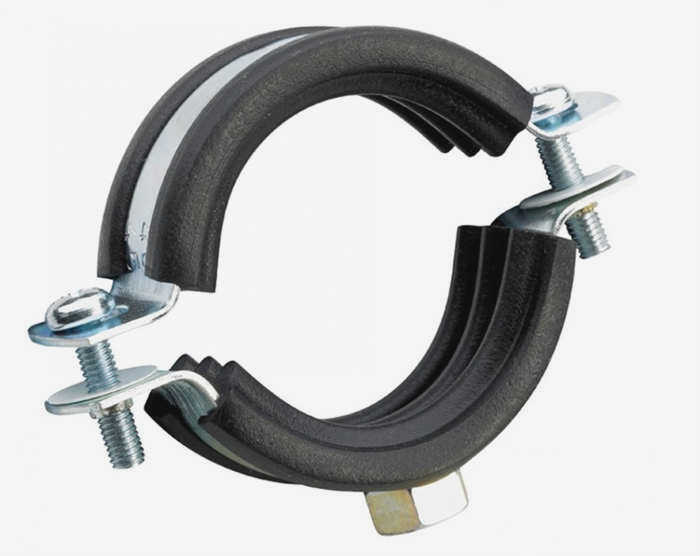

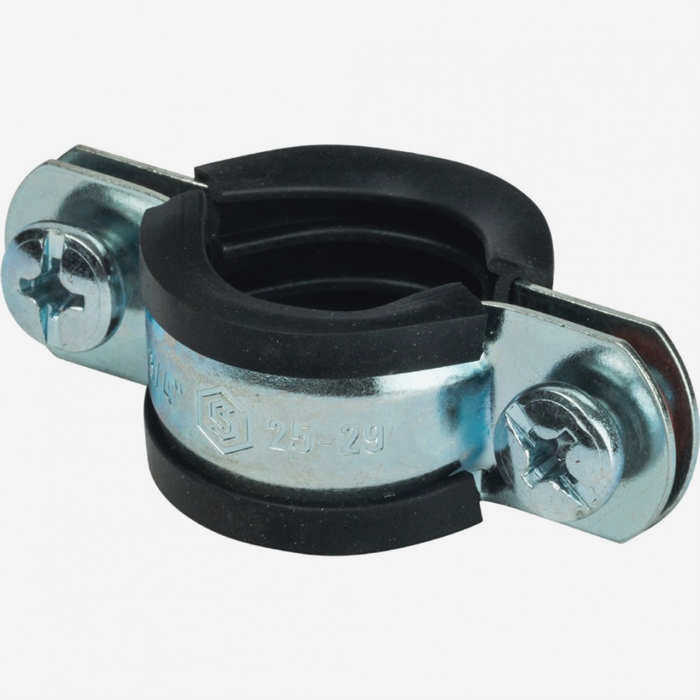

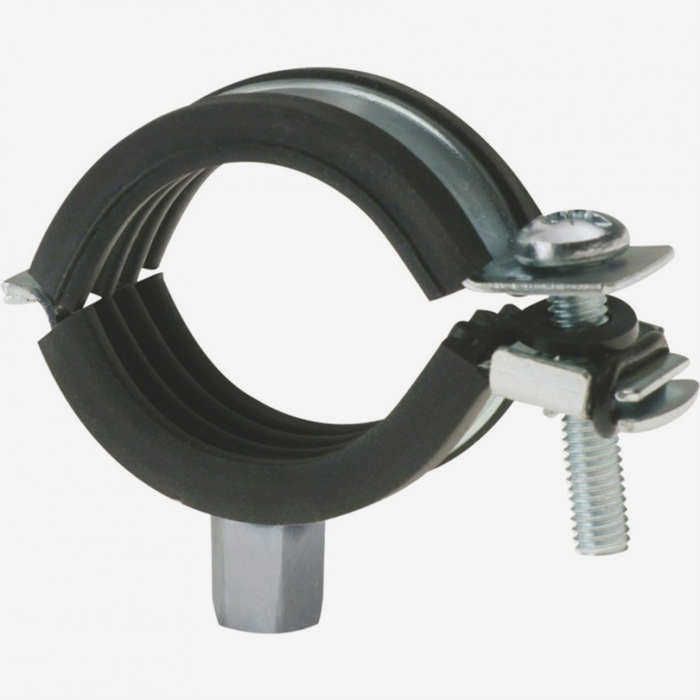

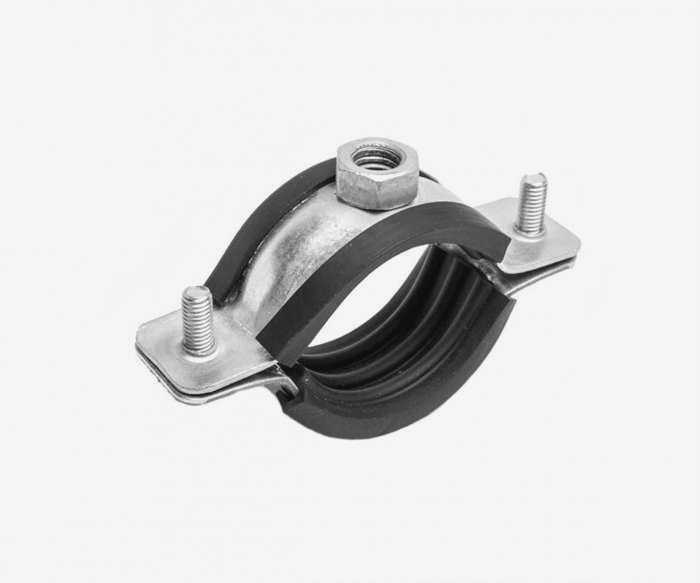

- Если необходимо устранить вибрации трубы, лучше выбрать кронштейн для трубы с резиновым уплотнением.
При покупке кронштейна желательно проверить детали на наличие дефектов, сколов, трещин. Даже небольшой дефект неизбежно сократит срок службы кронштейна.
