Другим вариантом крепления кабельного канала является использование монтажного клея. Наиболее часто для этой цели используется клей "жидкие гвозди", выпускаемый под торговой маркой "Момент". Такой клей выпускается в тюбиках для монтажного пистолета или в обычных тюбиках для ручного нанесения.
Как закрепить кабельный канал своими руками: к бетонной стене без сверления
Специальные кабельные каналы часто используются при прокладке электрических кабелей. Прежде чем крепить кабель-канал к стене, выберите наиболее эффективный способ монтажа. Монтаж займет всего несколько минут при правильном соблюдении последовательности действий.
Крепление предназначено для того, чтобы скрыть неприглядные кабели. Прокладка кабелей в каналах осуществляется после завершения ремонта. Помимо маскировки, каналы обеспечивают доступ к проводке.

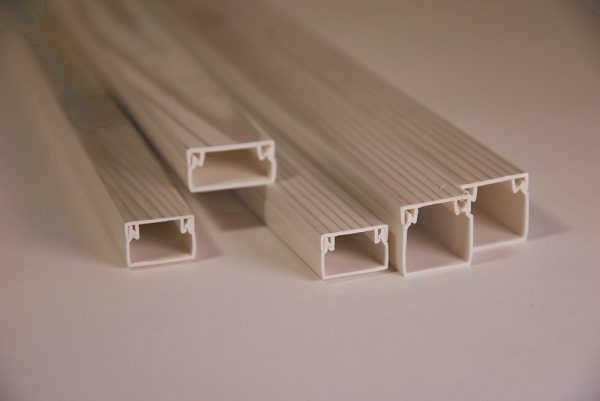

Они изготовлены из негорючих материалов и рассчитаны на длительное использование. Кондуит имеет форму прямоугольной коробки с защелкивающейся крышкой. Проводники помещаются в углубление, а затем накрываются крышкой.
Специальная конструкция позволяет монтировать изделие на стенах, потолках или полах.
Кабельные короба непроводящие, гибкие, прочные и устойчивые к воздействию агрессивных веществ. Кабельные каналы используются для прокладки кабелей в промышленных, жилых и служебных помещениях.
Виды кабельных каналов
Кабельные каналы различаются по материалу, жесткости и месту установки. Другие характеристики менее важны.

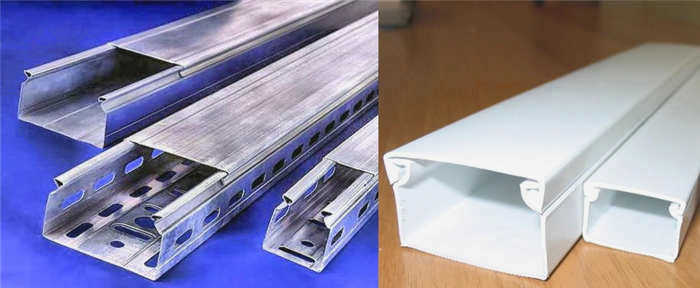

По материалу.
С учетом этой характеристики выделяют следующие разновидности:
- Металлические короба. Такие короба используются для прокладки кабеля на улице или в помещении. Окрашенные изделия выпускаются в различных цветах. Можно подобрать короб под любой интерьер. Оцинкованная поверхность не подвержена коррозии, поэтому устройство служит не менее 10 лет.
- Пластиковые воздуховоды. Электрики часто используют эти воздуховоды из-за их низкой цены. Кроме того, они гибкие и прочные. Производители также предлагают воздуховоды различных цветов. Наиболее популярны изделия белого цвета.
По месту крепления

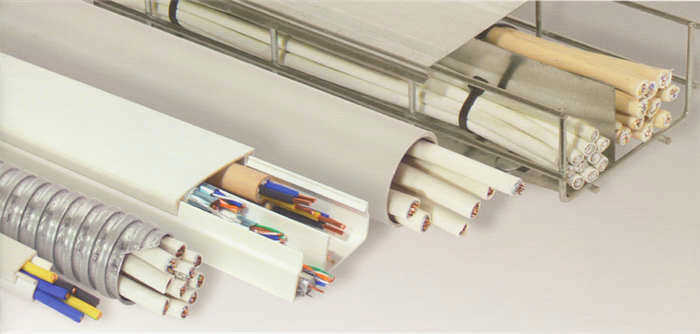

Существуют следующие типы кабельных каналов:
- Электрические. Короба небольшого сечения размещаются на стенах для скрытия пучков тонких проводов.

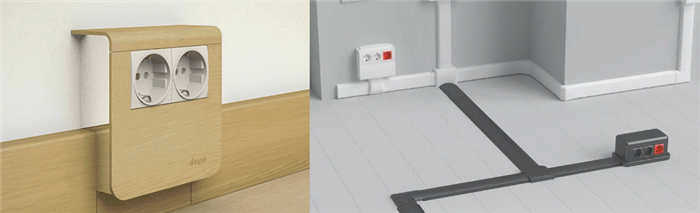

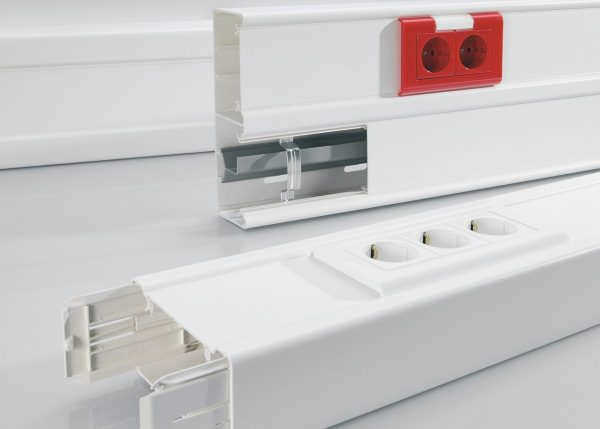

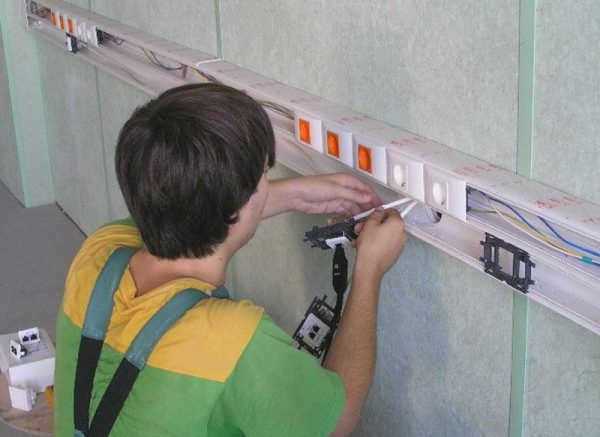

- Модульные. Используются при установке розеток.
- Подпольные. Помощники используются при прокладке проводов по полу.
- Монтажные коробки. Конструкции с большим сечением используются при прокладке кабелей на большие расстояния.

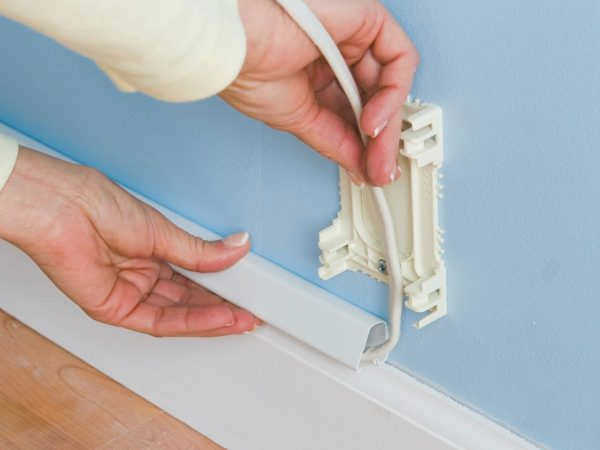

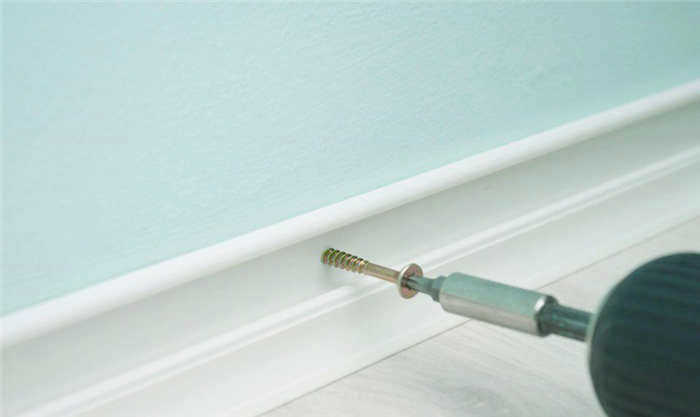

- Плинтусы. Используются при прокладке кабелей на стыке между стеной и полом. Изделие имеет вид плинтуса с вырезом и крышкой, под которой проходят кабели.
Жесткость
Кабельные зажимы бывают двух типов:

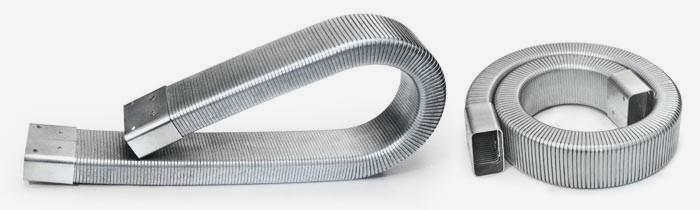

- Гибкие, способные принимать необходимую форму;
- Кабеленесущие – жесткие, прямолинейные конструкции из металла или пластика.
Крепление кабельного канала к стене с помощью саморезов

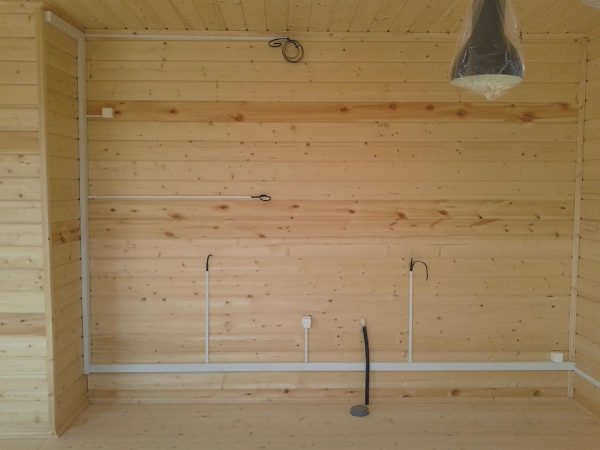

При решении установить кабельный канал в деревянном доме или квартире с гипсокартонными перегородками, монтаж следует производить с помощью специальных саморезов по дереву. Шаг крепления зависит от того, какую нагрузку будет испытывать пластиковый короб, сколько именно кабелей необходимо проложить внутри и каково их сечение.
Как правило, для надежного крепления кабельного короба к деревянной стене или гипсокартону достаточно саморезов через каждые 40-50 см. Если стены неровные, лучше уменьшить расстояние между креплениями, чтобы скрыть любые дефекты и щели.
Для монтажа кабельного канала не выбирайте слишком длинные саморезы. Для надежного крепления короба к стене достаточно саморезов длиной около 40 мм. Для закручивания саморезов используйте крестовую отвертку.
Для крепления кабельного канала используйте дюбели и гвозди.
Необходимы следующие инструменты:
- Ударная дрель.
- Гвозди.
- Острый нож.
- Уровень и карандаш.
- Шуруповерт.
Начните с проведения ровной линии на стене (потолке) (в случае стен – по уровню) и подготовьте нагельные гвозди, чтобы острым ножом отрезать головки пластиковых гвоздей. Это необходимо сделать для того, чтобы канал плотно прилегал к стене. Мы будем использовать 6-миллиметровое сверло по бетону и гвозди № 6 соответственно.
Затем закрепите кабель-канал на линии и проткните его сверлом, проникая в стену на длину шпильки. Вставьте вырезанную пластиковую вставку и вкрутите гвоздь отверткой до упора. Следующая точка крепления находится на расстоянии 40-50 см, а крайняя – 5-7 см от края коробки. Вставьте кабель в канал и защелкните крышку.
Как закрепить кабельный канал на стене своими руками
Поскольку крепление кабельного канала к стене не представляет особой сложности, вы можете выполнить эту операцию самостоятельно. Ниже приведен порядок действий:
- Во-первых, выберите подходящий короб. Он эстетично вписывается в интерьер и не выделяется на стене.
- Учтите, что установка производится аккуратно, чтобы не испортить эстетику помещения.
- Поэтому сначала составьте схему, учитывая особенности дома и отдельных комнат. Таким образом, можно учесть удобство и рациональность расположения линий. Следует определить кратчайший путь электропровода между двумя точками.
- Только после составления схемы следует проверить параллельность и перпендикулярность будущих линий. Спиртовой уровень поможет убедиться, что линии параллельны горизонту и вертикальны.
- Вдоль горизонтальных и вертикальных линий наносятся отметки пишущим инструментом. В то же время местоположение распределительной коробки и точек подключения будущего оборудования отмечается вилками или кнопками выключателя.
- Если необходимо внести коррективы, это следует сделать на этапе крепления кабельных каналов.
Крепление кабельных каналов к гипсокартону
Из-за чрезмерной хрупкости гипсокартона крепление изделий данного типа к этой плоскости довольно проблематично. Все попытки нарезать резьбу или просверлить отверстия заканчиваются нулевым успехом.
По этой причине используются изделия из пластика, которые должны крепиться с помощью клея, обеспечивающего достаточную прочность. Ящики с меньшим сечением можно крепить с помощью двусторонней клейкой ленты.
Способы крепления к стенам из различных материалов
Перед креплением кабельного канала, независимо от материала, из которого он изготовлен, важно четко оценить тип стены, на которой будет проводиться манипуляция. В соответствии с этим следует выбрать метод монтажа.
Крепление кабельного канала с помощью дюбелей и гвоздей
Самый популярный вид монтажа, который отличается универсальностью, простотой в обращении и недорогой ценой. Этот вариант подходит как для скрытого, так и для поверхностного монтажа.
Однако важно отметить, что дюбели, как и саморезы и болты, должны быть вкручены до конца. В противном случае выступающая шляпка может повредить изоляцию кабеля.
Этот метод используется как на стенах из кирпичной кладки, так и на бетонных монолитах. Расстояние между креплениями должно составлять примерно 45 см.
Как закрепить кабельный канал с помощью клея

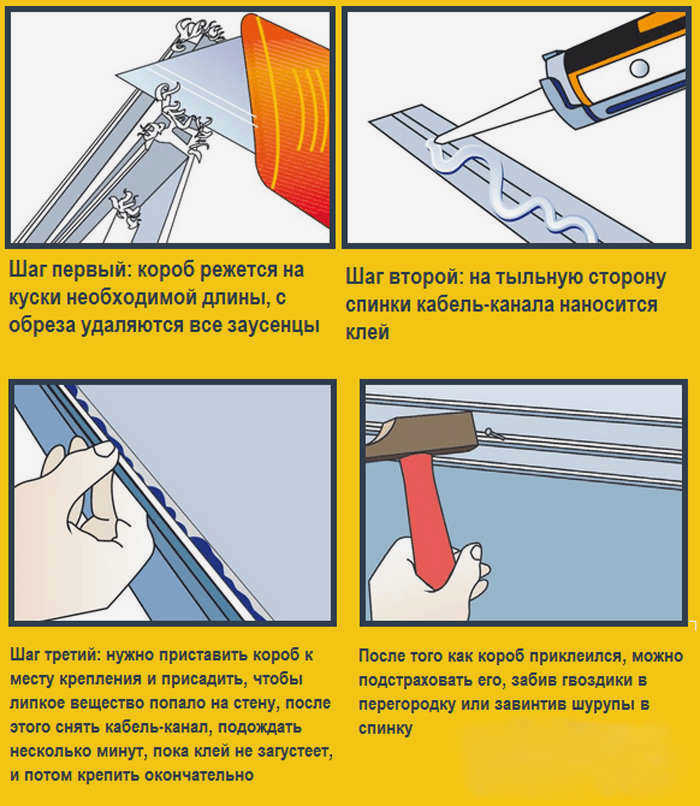

Чтобы использовать этот способ крепления, сначала разрежьте пластиковую конструкцию на отрезки необходимой длины. Затем нанесите клей на заднюю часть канала. Затем прикрепите его к поверхности. Подержите немного, чтобы дать время клею застыть.
Стоит помнить, что выбирать клеевые составы целесообразно в крайних случаях, когда установить его другим способом не представляется возможным. Например, когда необходимо установить пластиковую конструкцию на плитку или дорогие обои.
Особенности самонарезающего винтового крепежа
Данный вид крепежа чаще всего используется на деревянных поверхностях или на гипсокартонных конструкциях. В последнем случае манипуляции необходимо проводить очень аккуратно, чтобы не допустить обесцвечивания. Расстояние между соседними саморезами обычно составляет от 35 до 45 см. Оно выбирается в зависимости от сечения канала и материала самой стены.
Типы кабельных каналов
Для классификации кабельных каналов используется несколько критериев:
- Размер. Существуют небольшие изделия для прокладки одного кабеля с небольшим сечением или крупногабаритные короба для настенного монтажа до восьми кабелей с разным сечением;
- Материал изготовления. Выпускаются из алюминия, стали и пластика. Для внутренней установки более предпочтительны пластиковые модели, а для прокладки проводников по фасаду дома чаще используются стальные и алюминиевые крепления коробов;
- Расположение. Кабельный канал может быть закреплен в нескольких местах. Конструкция изделия может быть максимально адаптирована в зависимости от места установки. Различают плинтусные, парапетные, канальные и напольные модели.
Примечание: Если говорить о цвете, то чаще всего кабельный канал имеет нейтральный белый цвет, который подходит к любой отделке. Также популярны модели, имитирующие текстуру дерева.
Технология монтажа
Основным преимуществом проводного канала поверхностного монтажа является простота установки. В этом случае конструкцию можно закрепить на любой поверхности: стене, полу или потолке. Материал поверхности имеет первостепенное значение: от него зависит оптимальный способ крепления. Рассмотрим основные варианты монтажа, а также типы поверхностей, к которым можно крепить кабель-канал.
Разметка поверхности

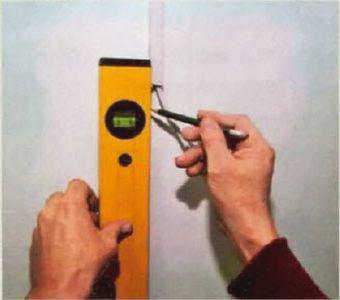

Перед началом крепления кабельных каналов необходимо разметить поверхность на стене и указать положение кабельных каналов. Это можно сделать с помощью карандаша или мела и спиртового уровня. Важно убедиться в правильности горизонтального и вертикального выравнивания, так как неровности при монтаже будут заметны после его завершения.
Установка с помощью саморезов
Для крепления коробки к деревянной стене используются обычные саморезы. Рекомендуемая длина – 2-3 см. Этот способ подходит для деревянных домов, бань и других построек. Крепление саморезами также подходит для стен, обшитых деревянными рейками.

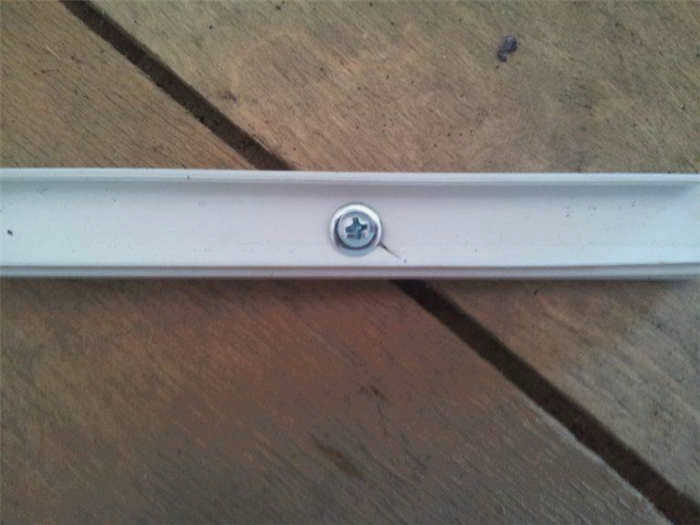

При установке необходимо предварительно просверлить отверстия в дне коробки, а затем вкрутить саморезы. В пластиковых конструкциях отверстия можно просверлить непосредственно саморезом при креплении. Оптимальное расстояние между точками крепления составляет 30-50 см, в зависимости от ожидаемой нагрузки на кабелепровод (количество проводников, размещенных в коробке).
Крепление с помощью дюбелей
Монтаж кабельных каналов на бетонной поверхности требует более серьезного подхода и дополнительных инструментов. Вам понадобятся пластиковые дюбели и ударная дрель для сверления отверстий в бетонной стене. Этот метод подходит для установки любого профиля: металлического или пластикового, внутри или снаружи здания. Порядок действий следующий:
