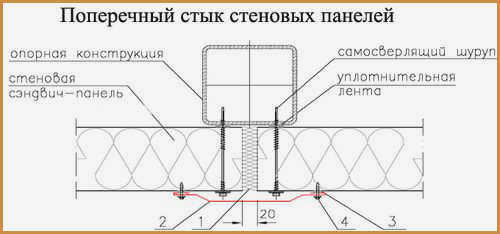

Крепление стеновых сэндвич панелей к металлическому каркасу

Крепление сэндвич-панелей требует определенных знаний и опыта. Для многих даже пошаговой инструкции по работе будет недостаточно, поэтому легко допустить ошибки. На что обратить внимание, чтобы их избежать?

Особенности монтажа сэндвич-панелей: технология, виды, инструкция.

Сэндвич-панели давно заняли свою нишу в ассортименте строительных материалов для быстрого возведения зданий и сооружений. Однако не все знают, как они монтируются, в чем разница между продольными и поперечными швами. Чтобы восполнить пробел в этом сегменте, сегодняшняя редакционная статья от Homius предлагает пошагово рассмотреть различные способы монтажа сэндвич-панелей, технологию крепления этого материала и нюансы, с которыми может столкнуться мастер-изготовитель при производстве этой работы.

Подготовительные работы, необходимые перед монтажом

Объем подготовительных работ зависит от типа устанавливаемых сэндвич-панелей. Они могут быть самонесущими или обычными. В первом случае в качестве подготовительных работ будет достаточно прочного фундамента, а во втором случае придется дополнительно собирать металлический каркас. В любом случае, возведение таких конструкций не займет много времени.

Требования к фундаменту достаточно жесткие, особенно если здание будет высоким. Поэтому нюансы его размещения следует проанализировать более подробно.

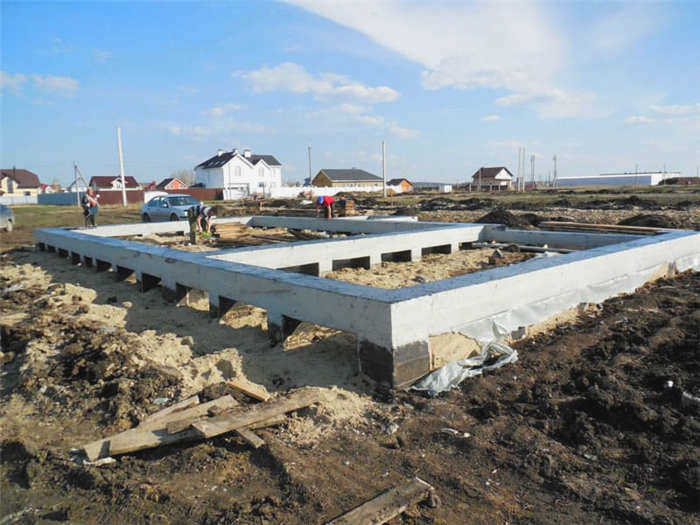

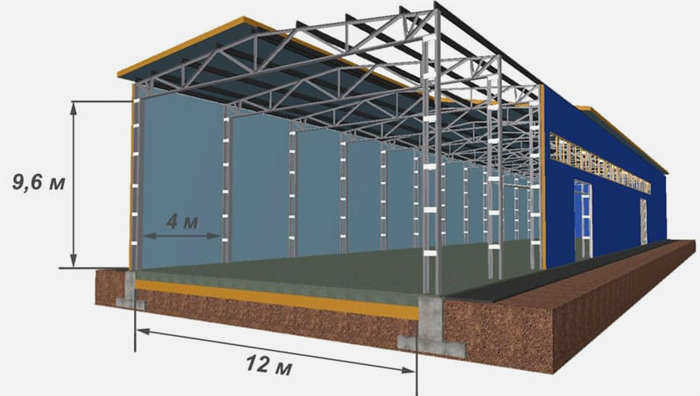

Фундамент и каркас для установки сэндвич-панелей и требования к нему

Если у мастера есть опыт работы с нивелиром, то работа по закладке фундамента пройдет гораздо быстрее и продуктивнее. Требования к фундаменту следующие:

1. Оно должно быть максимально ровным. Небольшие перепады допустимы, но не должны превышать 3 мм.
2. Если необходимо установить раму, обратите внимание, что если расстояние между стойками (вертикальными и горизонтальными) не соответствует ширине и высоте панели (плюс припуск 5 мм на стыковку), пользы от такой конструкции ждать не приходится.
3. Если древесина используется в качестве направляющих, необходимо обеспечить достаточную огнезащитную и противогрибковую обработку.

Эти правила являются основополагающими при монтаже сэндвич-панелей и должны соблюдаться.

Общая схема монтажа сэндвич-панелей

Перед началом работ необходимо не только подготовить крепеж и сопутствующие инструменты, но и продумать, как поднять материал на верхнюю часть дома. Часто используется вакуумный подъемник, обычный кран или лебедка с текстильными канатами.

Подготовительные работы

Перед установкой стеновых элементов тщательно проверьте ровность каркаса. На этом этапе они должны быть пропитаны консервантами и антипиренами в случае дерева и ингибиторами коррозии в случае металла.

Те части каркаса, которые будут соприкасаться с панелями, изолируются. На них наклеивается специальная уплотнительная лента.

Сэндвич-панели поддерживаются металлический несущий профиль (или деревянным брусом, который крепится по периметру подвала. Для бетонных подвалов используются анкера с шагом 5-6 см, для деревянных – саморезы с таким же шагом. Между цоколем и несущим профилем прокладывается влагостойкий уплотнитель, а в паз последнего вставляется теплоизолятор.

Сами панели очищаются от пыли, грязи и защитной пленки и, при необходимости, обрезаются по размеру. Это делается по горизонтали и в соответствии с ранее сделанной разметкой. Используется электрический лобзик или циркулярная пила с металлическими насадками. Панели, которые будут крепиться непосредственно к основанию, также должны быть предварительно просверлены.

Горизонтальная и вертикальная установка стеновых панелей

Горизонтальная установка подходит для небольших домовВысота стеновых панелей не превышает 3 метров. Правильная установка многослойных стеновых панелей осуществляется в определенном порядке и с некоторыми особенностями.

1. С помощью монтажных скоб первый ряд панелей устанавливается в направляющий профиль. Панели соединяются вертикально, чтобы избежать деформации стыков.
2. Панели временно фиксируются с помощью зажимов. Важно не раздавить панели.
3. Крепят материал к каркасу саморезами по металлу или дереву (в зависимости от материала стоек). Расстояние от края сэндвич-панелей должно быть не менее 3 см. Расстояние между крепежными элементами составляет 9 или 12 см по всей ширине панели. Рабочее направление – сверху вниз.
4. Снимите зажимы.
5. Переходите к установке следующего ряда панелей.

Крепление сэндвич-панелей

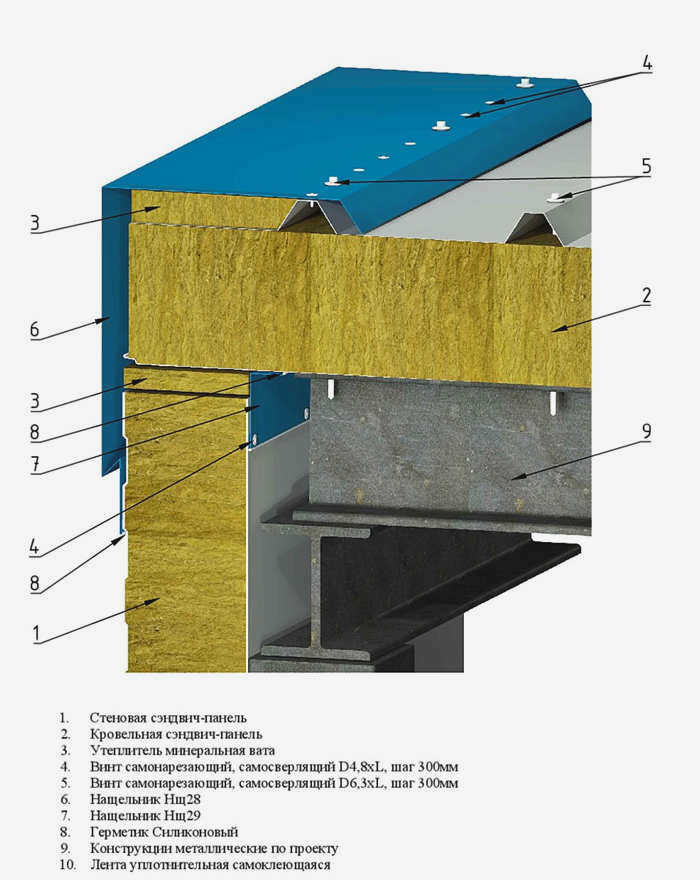

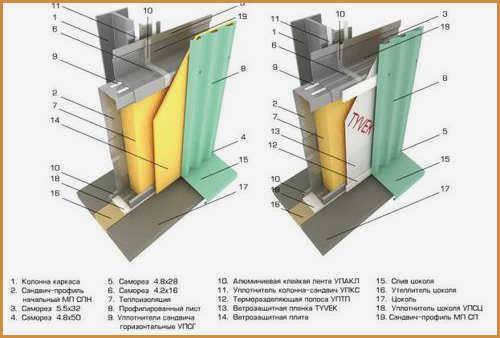

При облицовке каркаса важно ознакомиться с пошаговой инструкцией по монтажу сэндвич-панелей и типовыми точками крепления. Это позволит выполнить работу не только быстро, но и качественно.

Главная типичные точки крепления:

• угол
• панель к цоколю
• температурный (между двумя панелями одного горизонтального ряда);
• панель и парапет;
• кровельная панель и стеновая панель;
• кровельные панели – ширина и длина;
• коньковый шов;
• ендова крыши;
• стеновая панель к существующей стене.

Принцип выполнения стандартных соединений примерно одинаков. Между отдельными элементами необходимо проложить теплоизоляционный материал. Для крепления панелей к металлическому каркасу используются саморезы, для окладов и элементов заполнения – саморезы. Под плиты следует нанести слой силиконового герметика.

Полезно: Отделка панелями ДСП: Технология и применение

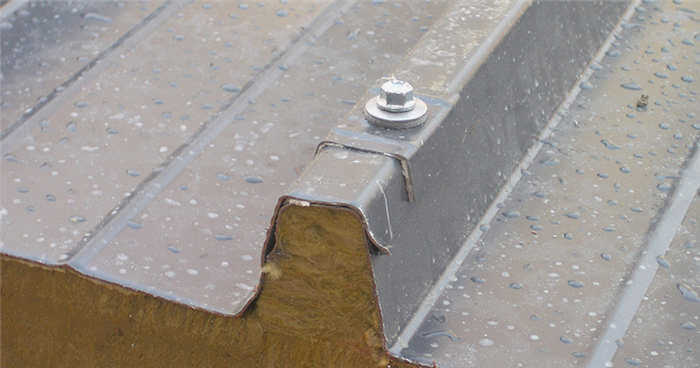

Все крепежные элементы устанавливаются под углом 90 градусовВсе крепежные элементы устанавливаются под углом 90 градусов с помощью шуруповерта или электродрели. Шурупы со специальной уплотнительной шайбой вкручиваются достаточно глубоко, но без деформации. Для удобства использования момент затяжки устанавливается на инструменте.

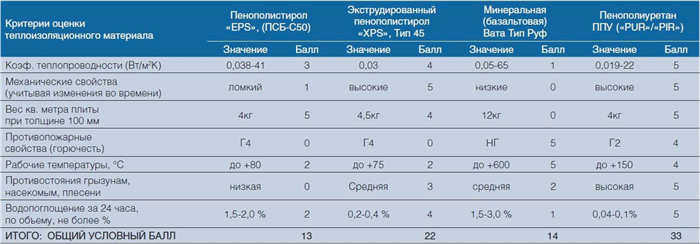

Виды теплоизоляции в сэндвич-панелях

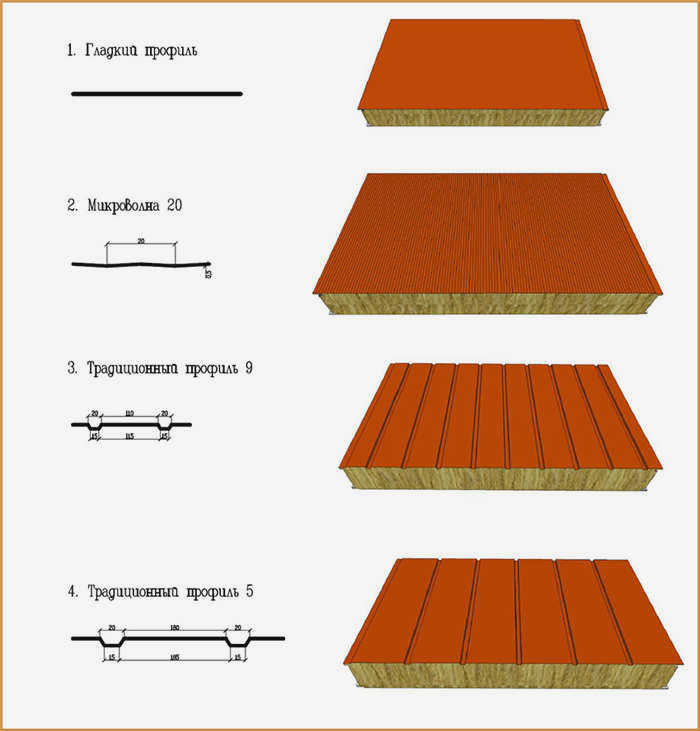

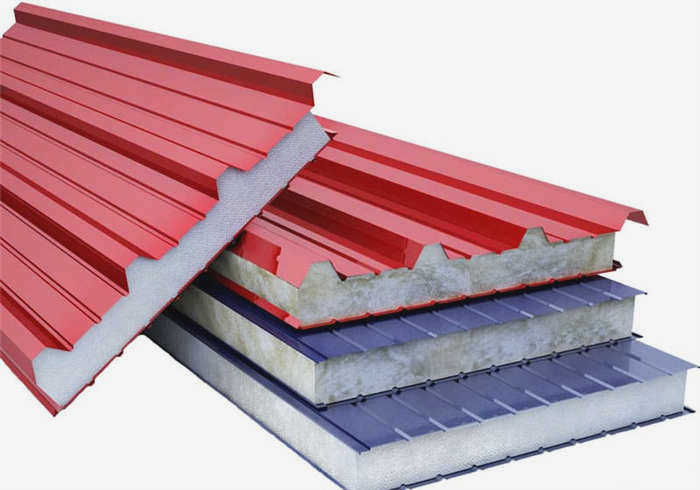

Теплоизоляционный слой в сэндвич-панелях изготавливается из таких материалов, как минеральная (базальтовая) вата, полипропилен, стекловолокно, полистирол, пенополиуретан. Кратко опишем преимущества каждого теплоизоляционного материала.

1. Минеральная вата не поддерживает активное горение и демонстрирует хорошую тепло- и звукоизоляцию не восприимчива к агрессивным веществам и перепадам температур.
2. Полипропиленовая изоляция является компонентом сотовых панелей, и ее основными характеристиками являются низкая теплопроводность, влагостойкость, малый вес.Он обладает хорошей прочностью на сжатие и нечувствителен к солям, щелочам и кислотам.
3. Изоляция из стекловолокна – лучший звукопоглотитель, экологически чистый материал, негорючий, легкий в транспортировке и монтаже. Стекловолоконные нити не боятся химических воздействий. Нельзя превышать температурный порог в 400°C.
4. Пенополистирол – сотовый утеплитель в сэндвич-панелях, который устанавливается на сэндвич-дома и бунгало (канадская технология монтажа), торговые павильоны, магазины и склады. Идеальный выбор для быстрого монтажа/демонтажа.
5. Изоляция из пенополиуретана одновременно легкая и прочная; на долговечность материала не влияет влага. Он гарантирует высококачественную тепло- и гидроизоляцию, защиту от вредных биологических агентов – грызунов, насекомых, плесени, грибков. ППУ постепенно самозатухает при контакте с огнем.

Полезно: Способы формирования и обшивки теплых углов в каркасном доме

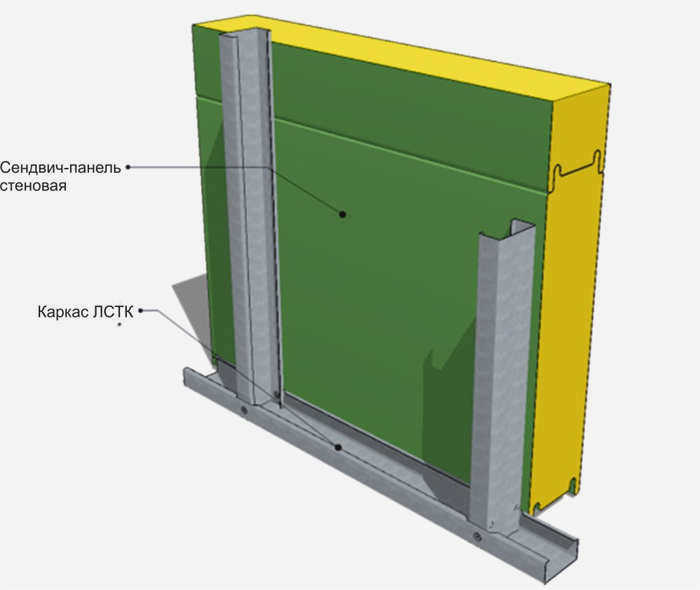

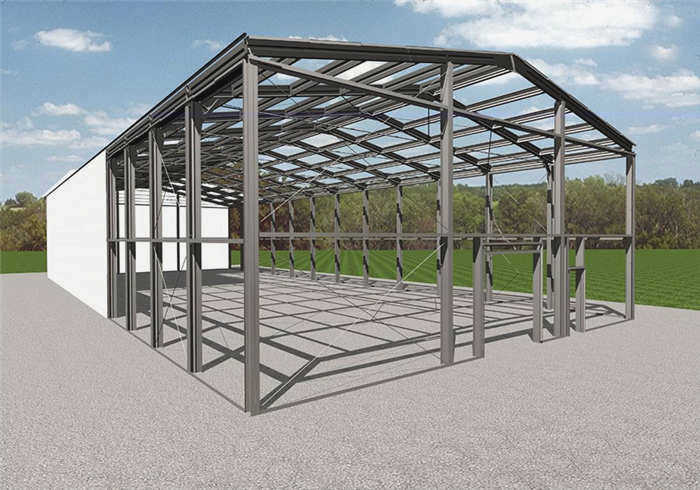

Каркас для сэндвич-панелей

Каким должен быть каркас для сэндвич-панелей? Трехслойные панели крепятся к металлической, железобетонной или деревянной обрешетке. Последний вариант используется редко, так как деревянный профиль легко воспламеняется, а натуральный материал требует пропитки от насекомых и грызунов. Чтобы строительство домов из сэндвич-панелей было рациональным и оправданным, специалисты выделяют следующее делать упор на железобетонные и металлические каркасы. Разница между этими двумя популярными технологиями представлена в таблице ниже.

Железобетонный каркас для сэндвич-панелей

Металлический каркас

• Из-за большого веса материала эта технология монтажа требует усиленного и глубокого фундамента;
• железобетон обладает низкой теплопроводностью, что означает снижение затрат на теплоизоляцию;
• материал прочен, надежен и долговечен;
• экономическое преимущество;
• крепежные узлы фиксируются саморезами и керамзитом.

• Металл сам по себе дорогой, но для строительства деревянно-каркасного дома он предпочтительнее (не нужен усиленный фундамент);
• монтаж осуществляется очень быстро;
• металлический каркас необходимо дополнительно покрывать полиэтиленовой пленкой или краской для защиты от коррозии;
• материал обладает высокой теплопроводностью и требует негорючей изоляции;
• соединение осуществляется с помощью саморезов – простого и недорогого крепежа;
• металлический каркас не дает усадки, поэтому облицовка не склонна к деформации;
• Гарантированный срок службы металлического профиля составляет более 50 лет.

Подготовка основания

Поскольку сэндвич-панели не относятся к несущим конструкциям, металлический каркас должен быть сначала правильно подготовлен.

Для этого необходимо:

• Обеспечить его надежность. Несмотря на то, что собранные панели значительно увеличат прочность всей конструкции, основная нагрузка приходится на сам каркас.
• Горизонтальные перемычки и вертикальные стойки должны быть расставлены в соответствии с размерами сэндвич-панелей.
• Ширина и высота пролетов должна учитывать расстояние около 5 см от края с учетом места соединения.
• Вся металлическая конструкция предварительно очищается от грязи и покрывается специальными антикоррозийными покрытиями.

Монтаж сэндвич-панелей

Монтаж сэндвич-панелей делится на горизонтальный и вертикальный и осуществляется снизу вверх от цоколя. Для того чтобы уменьшить влияние вибраций и в то же время обеспечить точное прилегание к плоскости несущей рамы, используется самоклеящаяся уплотнительная лента.

Особое внимание необходимо уделить правильному дренажу. Ширина опоры должна составлять не менее 60 см. На стыках с оконными и дверными проемами панели часто приходится резать инструментами холодной резки.

Горизонтальный монтаж

Выбор горизонтального или вертикального варианта монтажа зависит от геометрических характеристик несущей рамы и способа раскроя панельного материала для минимизации отходов. Поэтому в случае горизонтального монтажа необходимо предусмотреть расстояние не менее 2,5 м между кронштейнами и 0,4-0,5 м для торцевых свесов.

Процесс монтажа начинается с установки первого ряда на цоколь. Сэндвич-панели выравниваются по заранее установленным меткам для соблюдения правильного выравнивания. Все образовавшиеся стыки и соединения уплотняются минеральной ватой или монтажной пеной. Также используется силиконовый герметик.

Вертикальный монтаж

В случае вертикального монтажа все технические детали идентичны предыдущему случаю. Единственным отличием является начало крепления сэндвич-панелей.

Вертикальный монтаж

Этот вид монтажа отличается от горизонтального тем, что соединение соседних панелей требует дополнительных усилий. Для достижения надежного соединения используется специальный тип зажимного устройства. Во избежание повреждения изделий не следует использовать ударные соединения.

Между цоколем каркаса и сэндвич-панелью устанавливается полоса минеральной ваты. На нее устанавливаются несущие элементы. С помощью груза и бечевки проверяют вертикальность панели, затем прижимают ее к горизонтальным балкам и закрепляют саморезами.

Как установить кровельную панель

Первую панель следует устанавливать с большой осторожностью. Если крыша скатная и имеет длину более 12 метров, монтаж следует начинать от карниза по направлению к коньку. Сначала устанавливается первая панель и закрепляется саморезами. Затем проверяется правильность положения. Нижний конец следующей панели необходимо обрезать и удалить излишки шпатлевки. Затем панель поднимается на стропе, устанавливается и фиксируется саморезами, и производится стыковка установленных частей. Продольный шов необходимо заделать герметиком. Для этого его следует нанести в паз замка перед соединением панелей.

Правила стыковки панелей, уложенных на крышу:

1. Стыки и панели должны находиться под углом 5% друг к другу.
2. Минеральная вата может впитывать влагу в больших количествах. Монтаж должен производиться в сухую погоду при температуре, подходящей для нанесения герметика.
3. Область контакта между плитой и каркасом крыши должна быть уплотнена герметизирующей лентой.
4. Фурнитура устанавливается в порядке снизу вверх. Сначала устанавливается молдинг капельницы, а затем остальные детали.
