Стропильная система односкатной крыши: принципы строительства и анализ типовых вариантов
Скатная крыша по праву относится к категории самых простых и экономичных конструкций. Она привлекает минимальным расходом материалов и простотой процесса строительства. Монтаж односкатного варианта может стать беспроигрышным первым шагом для самостоятельного кровельщика.
Однако без соблюдения технологических рекомендаций положительный результат невозможен даже в элементарном случае. Чтобы быть довольным результатом с точки зрения надежности, необходимо знать, что представляет собой стропильная система односкатной крыши и какие требования необходимо учитывать при ее возведении.
Односкатная крыша в малоэтажном строительстве

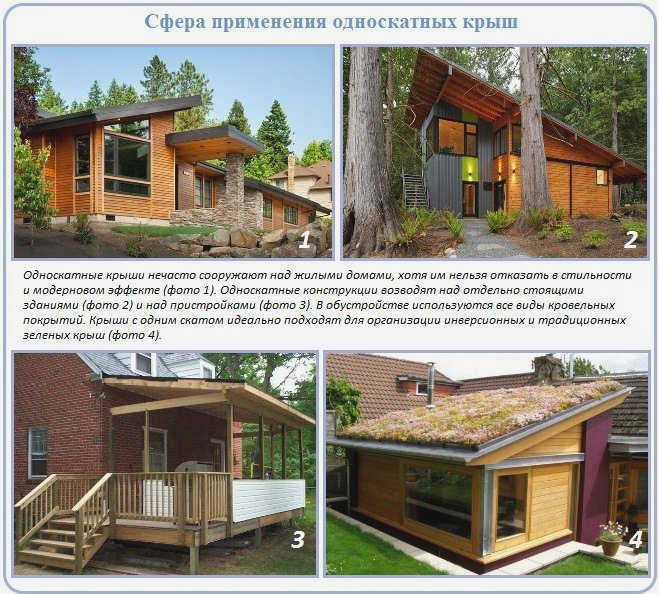

Односкатные крыши являются верным спутником хозяйственных построек, террас, гаражей, пристроенных и отдельно стоящих веранд. На обширной территории страны они по-прежнему крайне редко возводятся над жилыми домами, хотя число сторонников современных и хай-тек стилей поразительно растет.
Несмотря на принадлежность к категории двускатных, односкатные крыши все же нельзя однозначно назвать мансардой: слишком мало места под крышей для организации помещения. А поскольку использовать чердак не имеет смысла, не всегда есть смысл отделять его от здания перекрытием. Вот почему на практике строители односкатных домов часто используют вместо перекрытия распорки и опорные рамы.
Проще говоря, стропильную раму односкатной крыши можно назвать плитой, уложенной под углом, или половиной системы перекрытий, которая находится гораздо ближе к точке конструкции. Он строится исключительно из подкосных стропил, то есть стропил, которые должным образом опираются на верхние и нижние пяты.
Варианты опор стропил для односкатных крыш включают:

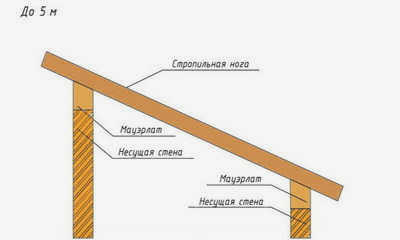

- Две несущие стены из кирпича, бетона или дерева разной высоты. В этом случае стропила односкатной крыши опираются на стены с помощью мауэрлатов, уложенных двумя несоединенными полосами. Опора может быть выполнена с помощью бетонной арматурной полосы, которая проектируется и устанавливается во время строительства стен, или с помощью верхних слоев деревянного или бревенчатого каркаса.

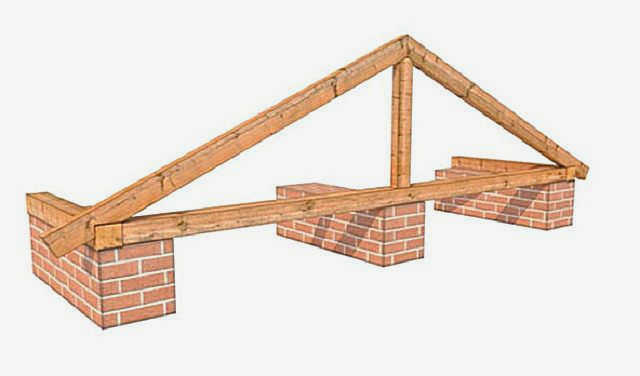

- Одна несущая стена из бетона, дерева, кирпича и противоположных опор. Подразумевается, что таким образом строятся хозяйственные постройки и сараи. Верхние края стропил в таких случаях поддерживаются стальными кронштейнами, прикрученными к несущей стене или к выбранным в ней гнездам. Нижние пяты опираются на стяжные балки, соединяющие несущие колонны.
- Два ряда бетонных, кирпичных или деревянных опор. Обе пятки стропил опираются на обрешетку. Опоры могут одновременно служить крепежом для обшивки и формировать каркасные стены.
Основные правила крепления стропил к мауэрлату
Какой бы способ крепления стропил к мауэрлату ни был выбран, существуют четыре правила, которые необходимо соблюдать при выполнении этого соединения:
- При креплении стропил к мауэрлату насечки делаются только на стропилах. Ни в коем случае нельзя ослаблять ферму, делая стропила!
- Для надежного крепления стропил к раме перемычки используйте как минимум два способа одновременно, за исключением специальных скользящих соединений.
- Не используйте деревянные щипцы, если вы не уверены, что геометрия стропил и досок примерно одинакова по всей крыше. В противном случае есть риск "перепилить" стропила. Если это произойдет, то вы либо излишне ослабите конструкцию, либо понесете дополнительные расходы на новые пиломатериалы.
- Крепление стропил к кирпичной кладке скатной крыши всегда начинается с двух фронтонных треугольников. Они выравниваются, между ними натягивается струна, по которой укладываются остальные стропила.
Перед установкой стропил необходимо окончательно закрепить обрешетку на стене. Следите за тем, чтобы она не сдвинулась во время монтажных работ, например, из-за неправильно затянутых планок, так как это ослабит или даже разрушит соединения, крепящие стропила к мауэрлату.
Как крепить стропила к раме перемычки?

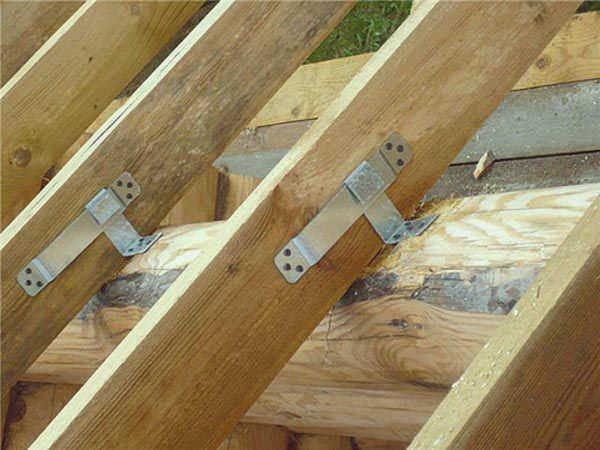

Стропила крепятся к каркасу перемычки с помощью металлических и деревянных крепежей.

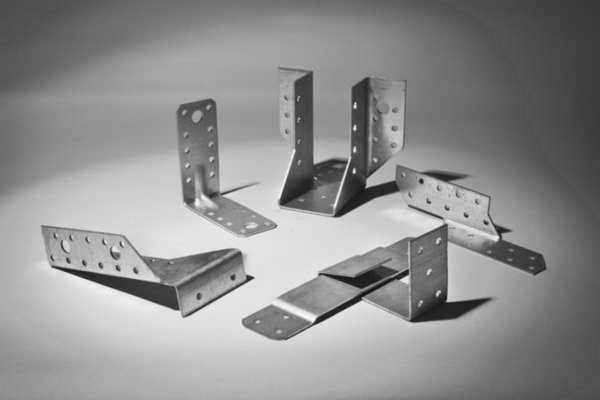

Наиболее часто используются металлические крепежи:

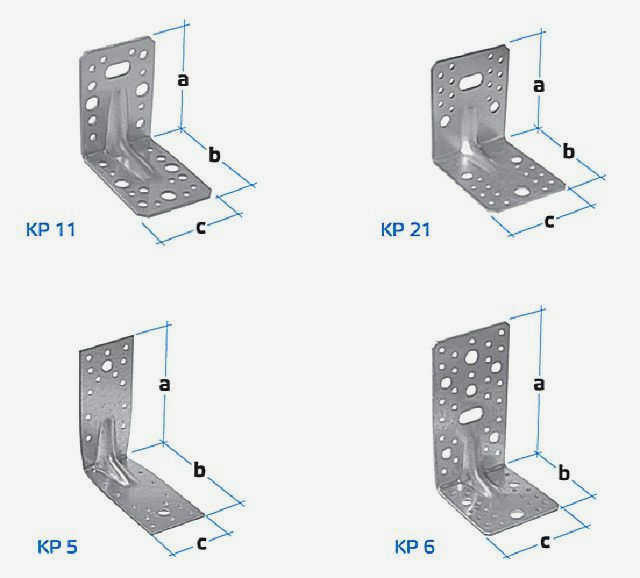

- Перфорированные уголки, обычно усиленные;
- Кровельные кронштейны;
- Сплошная и перфорированная металлическая обрешетка;
- соединители LK;
- салазки;
- Уголки с перпендикулярными плечами;
- провода.
В качестве крепежа используются кровельные гвозди, саморезы по дереву и болты.
Крепеж древесины – это в основном различные выступы на стропилах для предотвращения их продольного смещения. Также могут использоваться "шпильки", которые крепятся к мауэрлату и являются эквивалентом соединения "шпунт-паз".

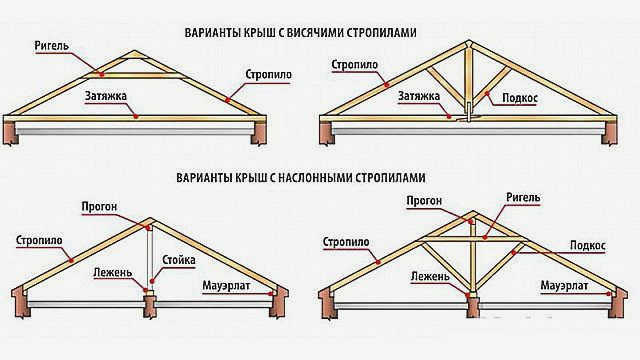

Особенности стропильных систем
Стропильная система выбирается в зависимости от несущих стен здания. Каждая система имеет свои дополнительные несущие элементы или элементы жесткости.
Седловидные стропила
Система с седловидными стропилами отличается тем, что имеет одну или несколько точек опоры, отличных от несущих стен. Таким образом, большая часть нагрузки передается на боковые стены.
Боковые стойки и "перемычки" используются как дополнительные несущие элементы, которые поддерживают конёк и крепятся к балкам перекрытия. Сами балки, в свою очередь, одновременно выполняют роль анкеров для конструкции, а также снимают нагрузку со стропильной системы на несущие стены.
Чаще всего стропила крепятся к фермам крыши с помощью скользящих соединений, которые способны перемещаться при усадке или деформации стен, оставляя конструкцию крыши неповрежденной. Это особенно важно для новых зданий, поскольку любое новое здание будет подвержено усадке, вызванной колебаниями температуры и движением грунта.
Висячие стропила
Висячие стропила названы так потому, что они не имеют никаких опор, кроме двух несущих стен. В результате они выступают за пределы внутренней части здания. В этом случае вся конструктивная нагрузка каркаса крыши приходится на висячие стропила.
Расчет установки стропил
Для того чтобы стропильная система была прочной и долговечной, помимо оптимального способа соединения, необходимо также правильно выбрать расстояние между стропилами. Этот параметр выбирается в зависимости от размеров стропил (их сечения и длины между стропилами), а также от конструкции крыши.
В данной таблице приведена информация о параметрах, необходимых для установки надежной стропильной системы.
Расстояние между коньками в ммДлина ноги в мм| 3000 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| 600 | 40×150 | 40×175 | 50×150 | 50×150 | 50×175 | 50×200 | 50×200 |
| 900 | 50×150 | 50×175 | 50×200 | 75×175 | 75×175 | 75×200 | 75×200 |
| 1100 | 75×125 | 75×150 | 75×175 | 75×175 | 75×200 | 75×200 | 100×200 |
| 1400 | 75×150 | 75×175 | 75×200 | 75×200 | 75×200 | 100×200 | 100×200 |
| 1750 | 100×150 | 75×200 | 75×200 | 100×200 | 100×200 | 100×250 | 100×250 |
| 2150 | 100×150 | 100×175 | 100×200 | 100×200 | 100×250 | 100×250 | – |
Цены на различные типы стропил
Компоненты для крепления стропил
Замечания по строительству сарая
При строительстве крыши сарая стропила крепятся к несущим стенам или к потолку. Так называемые "выступающие балки" используются для увеличения длины сарая.
В зависимости от типа конструкции используются стропила трех типов. Они по-разному передают нагрузку на стены и фундамент:
- Скользящие стропила Скользящие стропила используются для строительства деревянного сарая. Их верхняя часть жестко закреплена. Нижняя – имеет свободное крепление к металлическому элементу (так называемый скользяк). Такая крыша не боится усадки здания. Она обладает способностью падать без деформации.
- Софит Стропила укладываются на кирпичную или блочную конструкцию с внутренними перегородками. Такая конструкция плохо приспособлена к нагрузкам.
- Висячие стропила не имеют дополнительных опор. Они несут всю нагрузку на внешние стены. Стропила собираются на земле и поднимаются по мере готовности.
При установке стропил сначала устанавливаются фронтонные и задние стропила, а затем остальные стропила в соответствии с подкосами.
Расстояние между стропилами не должно превышать одного метра.
Затем устанавливаются дополнительные свесы (закругления) и последняя обрешетка.
Особенности при возведении сарая
Над пристройкой к дому или сараем возводится односкатная крыша, примыкающая к стене или крыше основного здания. Нижние концы крепятся к колонне обычным способом. Особенностью является установка верхней части стропил.
- Предварительно определяется необходимый угол наклона.
- Затем, учитывая угол наклона, из бруса собирается деревянная конструкция.
- Крепление стропильного каркаса к стене основного здания должно быть подвижным, так как из-за разной скорости усадки могут возникнуть трещины.
- Уложите между стропилами и стеной эластичный слой монтажной пены или другого мягкого материала с низкой теплопроводностью.
- Если крыша сарая примыкает к крыше основного здания, снимите соседний фронтон и установите стропила от конька основной крыши до верхнего края пристройки.
Для герметизации стыков между стропилами и крышей или стеной установите кровельный фартук (обрешетку с окладами для герметизации стыков).
