Кронштейн для труб – оптимальная поддержка, фиксация и выбор диаметра труб (70 фото)

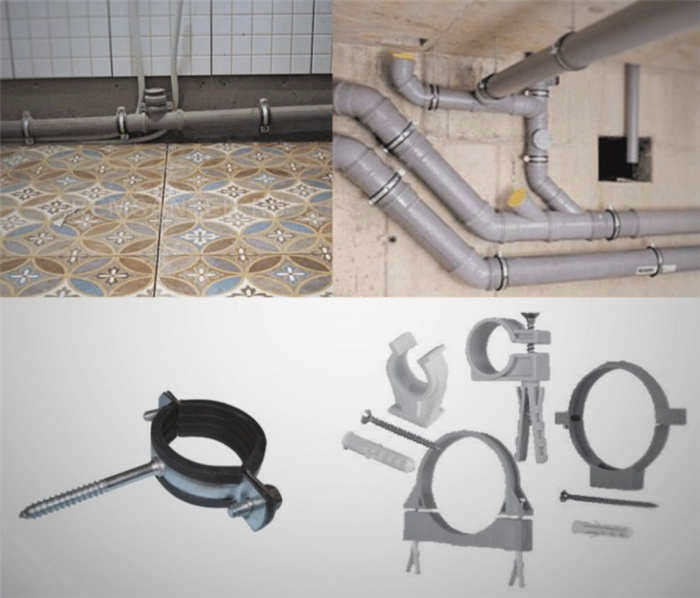

Правильный монтаж труб требует использования специальных крепежных элементов. Они используются при монтаже наружных систем. Ассортимент крепежных элементов значительно варьируется, поэтому важно знать, какой вариант необходим в конкретном случае.
Одним из самых популярных крепежных элементов сегодня является кронштейн для крепления труб, с помощью которого при соблюдении технологии можно добиться надежного крепления. Кронштейны – это несущие детали, используемые для качественного монтажа конструкций на стены, полы, потолки.
Конструктивные особенности крепежа могут быть различными, так как зависят от конкретной задачи. Его функция – механическая устойчивость к сдвигу и сколам.
Специальные применения
Кронштейны используются для надежной фиксации труб разного диаметра. Их часто используют на производстве, когда необходимо установить в цехах системы водо- или воздухоснабжения. Потребительские свойства рассматриваемых кронштейнов очень хорошие, но это не отдельный компонент. Кроме того, используются хомуты, различные кронштейны и подвесы.
Одним из главных преимуществ хомутов для труб является простота их установки. Процедура не требует особых навыков, с ней легко справится человек, делающий это впервые. Преимуществом является и высокая степень прочности, которая позволяет изделию выдерживать значительные нагрузки, не теряя своих первоначальных свойств.
Кроме того, крепеж известен своей долговечностью, справляясь со своей задачей в течение всего срока службы скрепляемой конструкции. Металлические части крепежа никелированы, что придает им высокую степень устойчивости к коррозийным процессам.
При установке в стену из бетона или кирпича вместе с кронштейнами используются пластиковые дюбели глубиной не менее 25 мм. Сам крепежный элемент прикручивается к шпильке. Если монтаж производится на металлической поверхности, то также используются винты, заклепки или сварочное оборудование.
Инструменты и материалы, необходимые для крепления труб
Крепежные элементы фиксируют сантехнические трубы в нужном положении и обеспечивают необходимую жесткость и прочность линейной системы. Большинство крепежей для труб крепятся непосредственно к несущему основанию стены или потолка. Первым шагом является подготовка монтажного отверстия для крепежного элемента. Для этой цели идеально подходит такой электроинструмент, как перфоратор или ударная дрель. Глубина сверления равна длине анкера, а диаметр отверстия соответствует диаметру анкера. Крепление трубы в основном осуществляется с помощью металлического винта с пластиковым дюбелем.
Выбор крепежа зависит от материала трубы, области применения, диаметра и типа поверхности, к которой будет применяться крепление.

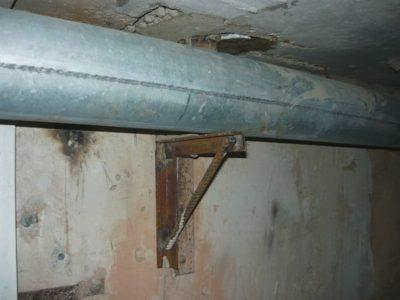

Кронштейн
Этот тип настенного кронштейна используется в системах отопления и горячего водоснабжения, где существует риск горизонтального осевого смещения труб из-за возможного линейного теплового расширения. Кронштейны обеспечивают свободное крепление установленных труб благодаря небольшому пространству между стеной и кронштейном.
Стандартная модель кронштейна изготовлена из высокопрочного полипропилена с крепежным элементом в верхней части. Зажимные хомуты выпускаются в цельном (разъемном) и неразъемном исполнении. Зажимные изделия идеально подходят для крепления пластиковых труб pxc различного диаметра от 20 мм до 50 мм.

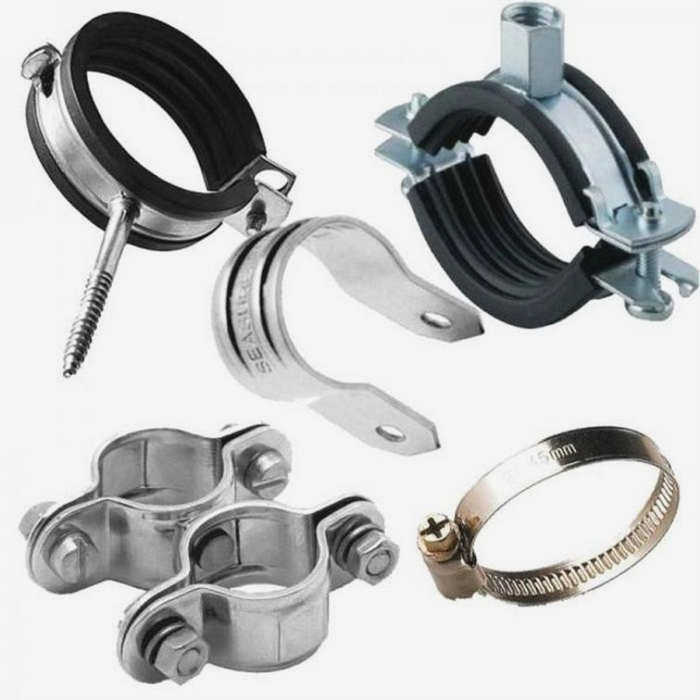

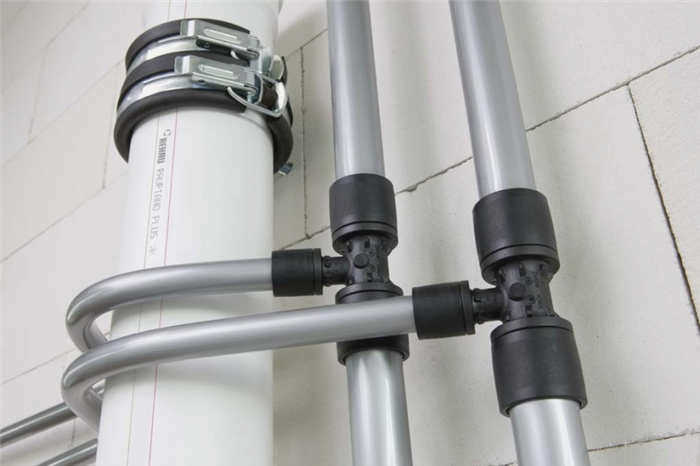

Крепление с помощью хомутов

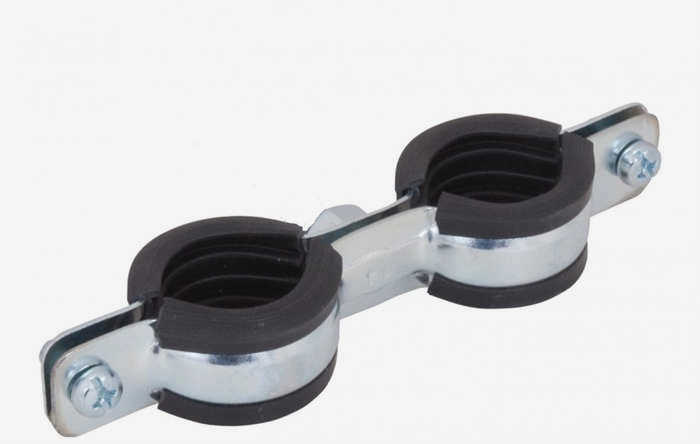

Наиболее доступным и недорогим способом крепления труб к несущей конструкции является крепление с помощью крепежа – хомутов. Основными преимуществами данного вида крепления являются универсальность, низкая стоимость изделия, простота монтажа и надежность фиксации. Однако существуют ограничения на использование хомутов в открытых инженерных системах общественных и жилых помещений из-за их плохого эстетического вида.
Установка хомута своими руками
Для самостоятельной установки хомута рекомендуется подготовить полосу из оцинкованной стали толщиной 1 мм. Концы хомута крепятся с помощью винтов и гаек M 6 – 10.
Если вы хотите изготовить хомут самостоятельно, вам необходимо подготовить необходимые инструменты:
- Слесарный молоток.
- Металлические тиски.
- Измеритель диаметра трубы со штангенциркулем.
- Набор гаечных ключей.
- Плоскогубцы.
- Режущий инструмент по металлу.
- Циркулярная пила.
В конструкции хомута необходимо просверлить отверстия для винтовых соединений. Поэтому в список необходимых инструментов необходимо добавить электродрель с набором сверл по металлу. Небольшой флакон строительного клея, например "Момент", понадобится для фиксации внутреннего резинового уплотнения при сборке хомута.

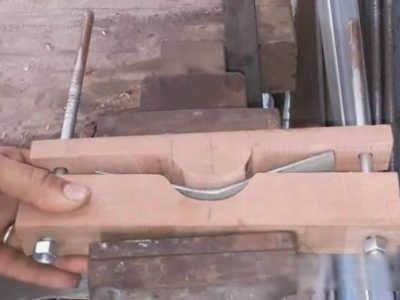

Последовательность изготовления хомута своими руками:
- Измерьте штангенциркулем диаметр зажимаемой трубы.
- Из стального плоского прутка с помощью дискового зубила отрезается полоса шириной 40-80 мм длиной, равной диаметру окружности трубы. Еще 30-40 мм необходимо добавить для формирования зажимных проушин.
- С помощью резака по металлу обрежьте заготовку хомута до нужной формы.
- Крепежные отверстия для болтов сверлятся на кронштейнах с помощью электродрели. Зажимные детали шириной до 60 мм имеют по два отверстия, а более широкие изделия требуют трех винтовых соединений.
- Резиновая прокладка вырезается из листа резины немного большего размера, чем металлическая часть. Для предотвращения смещения прокладки во время установки она фиксируется строительным клеем.
Готовый хомут устанавливается вокруг прокладываемой трубы и соединяется с помощью выступов с болтами и гайками.

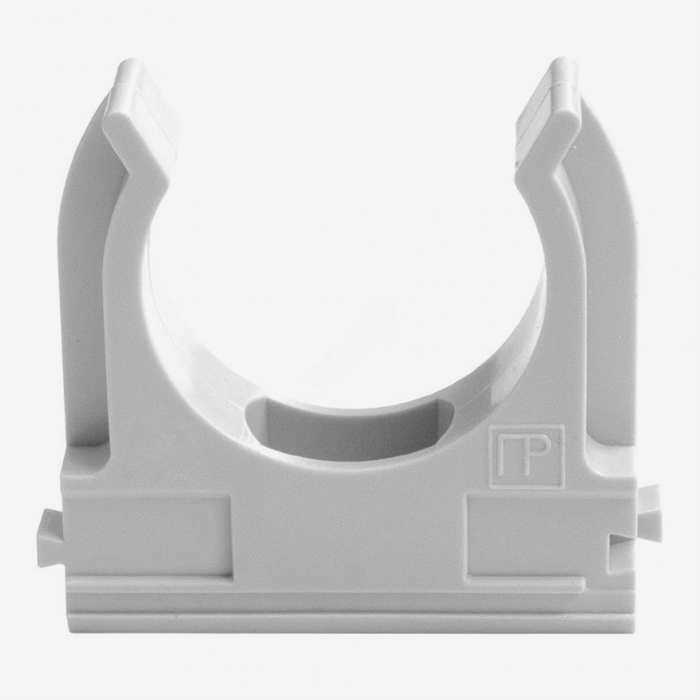

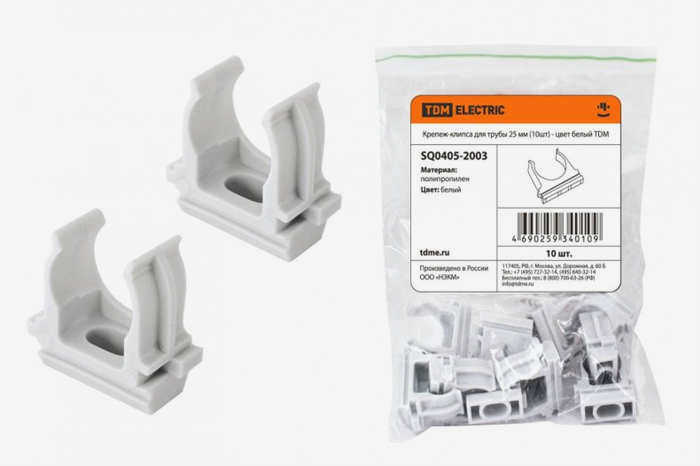

Преимущества использования клипс

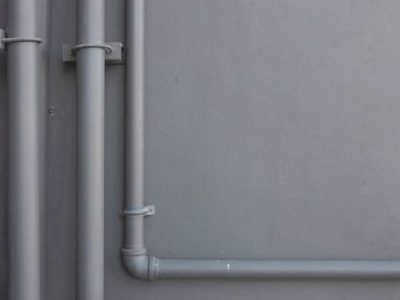

Клипсы широко используются для крепления пластиковых труб в доме, ванной комнате или санитарном узле. Эти крепления сантехнических труб могут быть одинарными или двойными и обладают определенной гибкостью.
Это позволяет использовать их для крепления холодных и горячих труб.

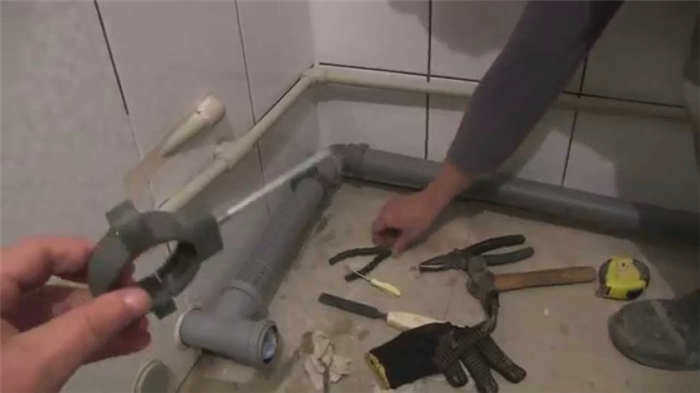

Процесс установки ничем не отличается от установки хомута, но для фиксации трубы требуется некоторое усилие. Признаком успешной установки является характерный щелчок.

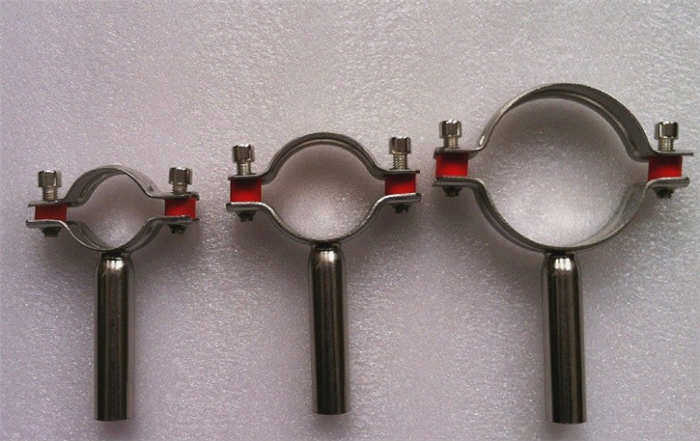

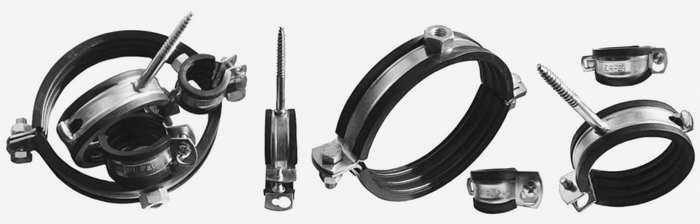

Трубный хомут
Скоба изготавливается из различных металлических сплавов и является одним из самых надежных креплений для труб.

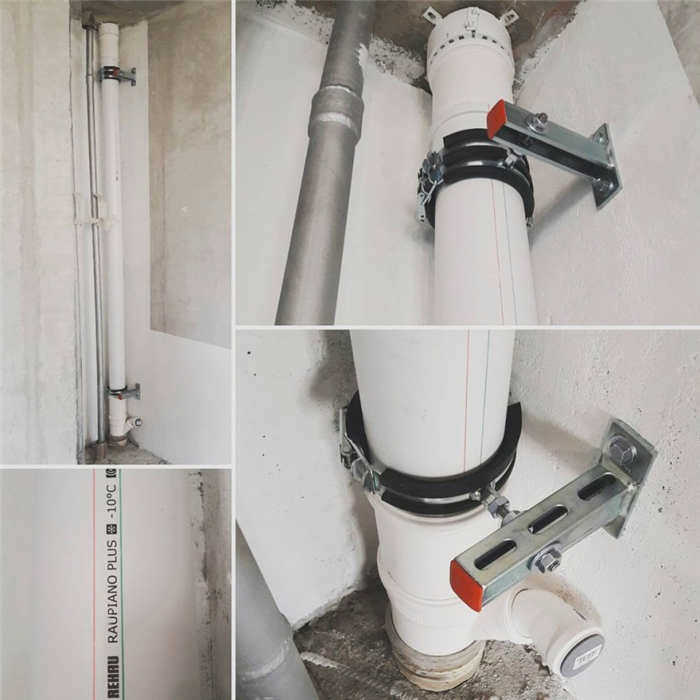

Он представляет собой кронштейн с крепежным винтом, который позволяет закрепить трубу на определенном расстоянии от обрабатываемой стены.
Использование скобы допустимо для труб горячего водоснабжения, где требуется удлинение крепежной конструкции. Благодаря своей форме и надежности крепления, кронштейны широко используются для крепления труб к стенам, полам и перегородкам.
