Система сбора и отвода дождевой воды является неотъемлемой частью конструкции любого здания. Согласно правилам, она должна быть установлена при укладке черепицы. Однако в некоторых случаях ее необходимо установить позже, после того как крыша будет установлена. Это довольно сложно, но не невозможно. Давайте разберемся во всех тонкостях установки водостоков своими руками.

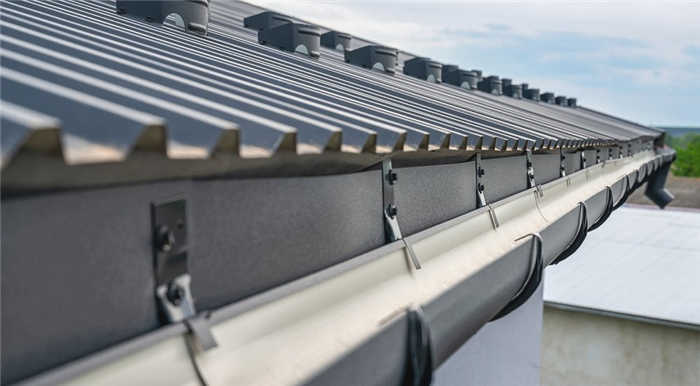

Крепление водостока к профнастилу
Монтаж водосточной системы – это завершающий этап кровельных работ, основная задача которого – собрать воду, стекающую со ската крыши во время обильного снегопада или таяния дождя. Каждый домовладелец должен знать, как рассчитать, как закрепить водосток на крыше, ведь это единственный способ защитить отделку стен, подвал от сырости. Готовые к сборке комплекты, продающиеся в магазинах DIY, значительно облегчают процесс установки, так что с ним может справиться даже человек без опыта и строительных навыков. В этой статье мы дадим вам советы о том, как закрепить водосток на вашей крыше, чтобы он прослужил долгие годы.

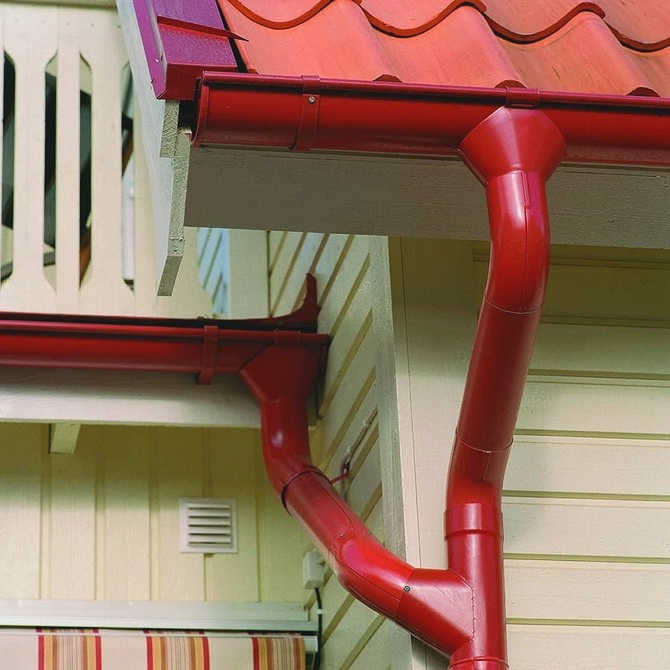

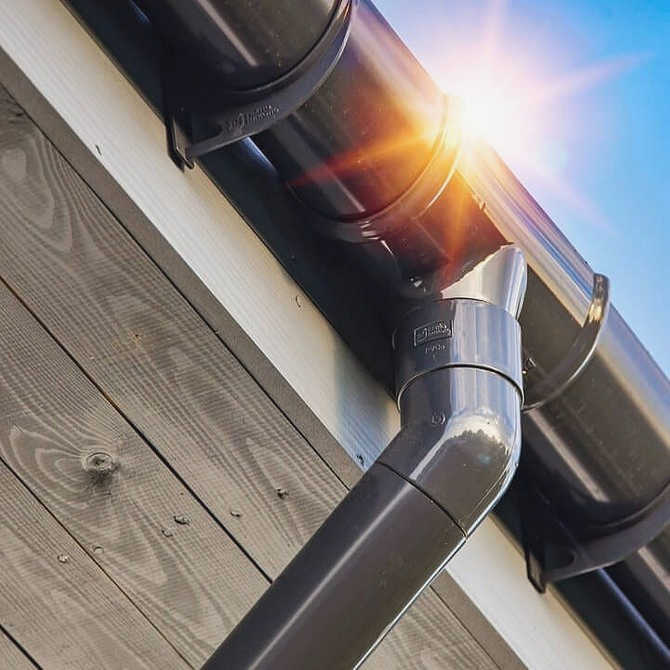

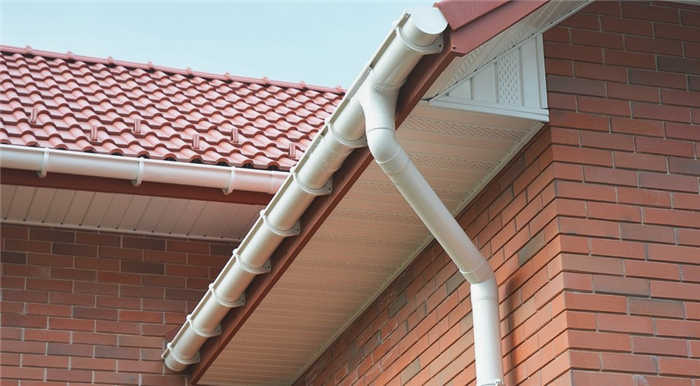

Водосток на крыше – это конструкция, состоящая из желоба, водосточных труб и воронки для сбора воды, которые герметично соединены друг с другом. Он устанавливается вдоль свесов крыши для сбора и транспортировки дождевой и талой воды в специально оборудованное место (ливневую канализацию, водосток или резервуар). Для определения количества и размеров элементов водоотвода необходимо произвести несложный расчет с учетом площади ската и уклона крыши и климатических условий в регионе строительства. Правильно рассчитанная и установленная водосточная система выполняет следующие функции:
- Она обеспечивает организованный отвод талой и дождевой воды с поверхности ската. Жидкость, стекающая с крыши, попадает в желоба и водосточные трубы, которые отводят ее в специально отведенные места. Если дом оборудован водосточной системой, вода с крыши не будет попадать на прохожих.
- Это защищает гидроизоляцию и фундамент от повреждений. Водосточная система предотвращает попадание воды, падающей с высоты крыши, в бетон гидроизоляции и фундамента. При контакте воды с основанием дома со временем образуются микротрещины, и для устранения этих дефектов потребуется много денег и труда.
- Сохранение отделки наружных стен. Организованный водосток предотвращает попадание талой или дождевой воды на поверхность фасада дома. При правильных расчетах жидкость не уходит из водостока, поэтому стены дольше сохраняют свой эстетичный вид и целостность.
Выбор и расчеты
Прежде чем прикрепить водосток к свесу крыши, важно выбрать модель, которая лучше всего подойдет для ваших конкретных условий. Производители предлагают широкий ассортимент аксессуаров для монтажа водосточных систем из пластика, меди, оцинкованной стали, выпускают круглые и прямоугольные модели. Чтобы дренажная система работала максимально эффективно, при выборе следует учитывать следующие аспекты:
-
Диаметр. Чтобы определить диаметр желоба и трубы, подходящий для вашей крыши, необходимо произвести расчет площади ската. Чем больше крыша, тем больше должны быть водосточные элементы, в разумных пределах. При расчетах необходимо учитывать количество осадков, выпадающих в регионе.
Важно: Материал и размер водоотводящих элементов влияют на цену изделий. Самыми дешевыми являются пластиковые модели, за ними следуют оцинкованные водостоки. Стоимость также увеличивается за счет дополнительных функций: покраска, покрытие пластиком, обогрев, установка фильтров. Диаметр или количество элементов, необходимых для установки, определяется расчетом.
После приобретения водостоков необходимо закрепить элементы на крыше дома. Это делается во время кровельных работ. Процедура установки зависит от конструкции водостока и подробно описана в инструкции, предоставленной производителем. Для того чтобы водосточная система прослужила долго и не сломалась в самый неподходящий момент, крепление осуществляется следующим образом:
- Сначала выполните проектные работы. Измерьте длину свесов крыши, рассчитайте количество желобов, водостоков, воронок, заглушек и кронштейнов.
- Сделайте разметку. Сначала определяют места расположения выходов, их размещают в середине или по краям свеса крыши. От этих точек до противоположного угла дома проводится нитка трассы с учетом того, что водосток должен иметь уклон 3-5 градусов. Рассчитайте количество необходимых водостоков в зависимости от количества внешних углов дома.
Все о креплении водосточной трубы к готовой крыше
Стандартная технология крепления водосточных труб предполагает установку соединителей – кронштейнов на обрешетке. Позднее сверху укладывается кровельное покрытие. Таким образом, получается герметичный "блин" с интегрированной системой отвода дождевой воды. В некоторых случаях такое решение не подходит. Тогда используются другие решения, каждое из которых подробно описано.

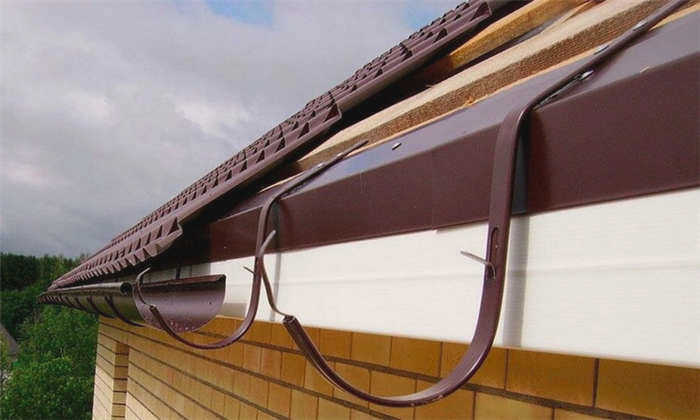

Крепление к стропилам с частичным снятием кровельного покрытия
В этом случае уложенное покрытие частично удаляется. Крепежи второго ряда удаляются, а листы первого ряда снимаются полностью. Затем опоры желоба крепятся к стропилам, и кровля устанавливается на место. Теоретически это просто, но на практике возникают трудности.
В любом кровельном покрытии после извлечения саморезов или гвоздей остаются отверстия. В большинстве случаев их приходится закрывать обрешеткой, что портит внешний вид крыши. Поэтому этот прием используется довольно редко и не для всех материалов. Чаще всего он применяется на мягких кровлях. Битумная мембрана аккуратно отслаивается и откручивается в сторону. Затем снова крепятся опоры, укладывается полотно и наносится битумный состав. Под сплошную кровлю устанавливают металлические ходовые доски, которые не дадут полотнам смяться в процессе откручивания саморезов. Аналогичные манипуляции проводят и с шифером, но в этом случае под листы шифера усаживают заранее нарезанные деревянные заготовки, повторяющие форму волны. Они свернуты в рулон и скреплены между собой застежкой-липучкой.
Instagram martmarket.top
Основы проектирования системы
Прежде чем устанавливать водосточную систему любым из описанных выше способов, ее необходимо спроектировать. Сначала определите диаметр желобов и труб. Начните с расчета количества водосточных труб. Согласно правилам, если длина водостока составляет 12 метров или меньше, следует установить одну трубу. Если длина ската составляет 12-24 метра, следует установить два водосточных элемента. Во всех случаях водосток имеет уклон в сторону воронки, которая соединяется с водосточной трубой. Если имеется только одна водосборная воронка, уклон делается с одной стороны; если две, желоба устанавливаются с уклоном от центра карниза. Уклон составляет 3-5 мм на метр длины.
Для определения диаметра элементов рассчитывается площадь водоотвода. Она рассчитывается как площадь карниза. В простейших случаях она рассчитывается путем умножения длины склона на его ширину. После определения площади водоотвода необходимо выбрать диаметр труб и желобов. Мы представили средние значения в виде таблицы.
| 50-90 | 115 | 87 | – |
| 80-130 | 125 | 110 | – |
| 120-190 | 150 | – | 87 |
| 160-220 | 150 | – | 110 |

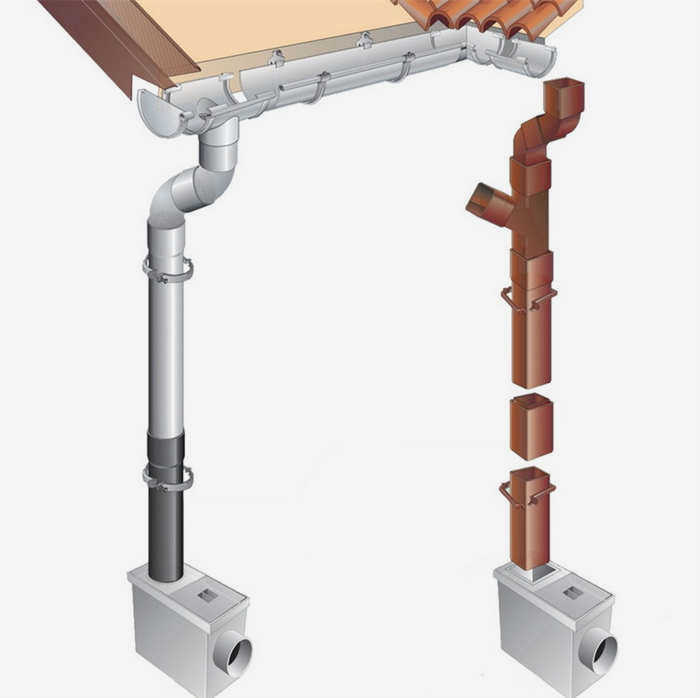

Определив размеры деталей, рассчитайте их количество. Не забывайте о других компонентах системы. Вам понадобятся воронки. На каждый скат может приходиться одна или две воронки. Это зависит от длины крыши. В верхней части воронки устанавливается желоб или два, а нижняя часть соединяется с водосточной трубой. Последняя может быть прямой или с изгибом (в последнем случае используются колена).
Хомуты желоба размещают на высоте 50-80 см. Хомуты водостока располагаются на расстоянии 120-150 см друг от друга. Кроме того, вам понадобятся пластиковый хомут с резиновым уплотнителем, соединители, колпачки. Из этих деталей собирается водосточная система. Чтобы облегчить визуализацию и проектирование, рекомендуется нарисовать схему.
С чего начать?
Перед установкой водосточной системы необходимо спроектировать ее и определить размеры. Воспользуйтесь нашим калькулятором. Укажите тип крыши, ее размеры (длина карниза, ширина карниза, высота от карниза до земли и т.д.), а также тип и цвет водосточной системы. Система рассчитает, сколько элементов вам понадобится. Полезную информацию можно также найти в статье "Как рассчитать водостоки для скатной крыши". Как вариант, вы также можете обратиться к профессионалу. Он сразу же выполнит расчеты и проектирование, так что вам не придется тратить время.
- Рассчитайте угол наклона водостока. Водосток должен быть наклонным, чтобы вода не застаивалась, а стекала в воронку. Уклон должен составлять 2-5 мм на 1 м водостока. Например, если длина желоба составляет 7 м, уклон желоба будет составлять от 14 до 35 мм. Если он меньше этого значения, вода не будет отводиться.
- Отметьте на фризовой доске, где вы будете крепить карнизные кронштейны к желобам. Они устанавливаются через каждые 500 мм.

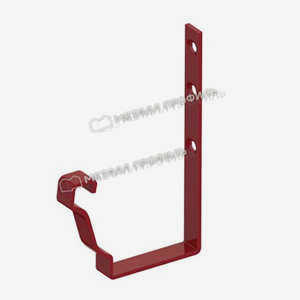

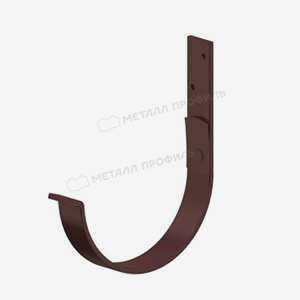

Варианты кронштейнов карнизного желоба

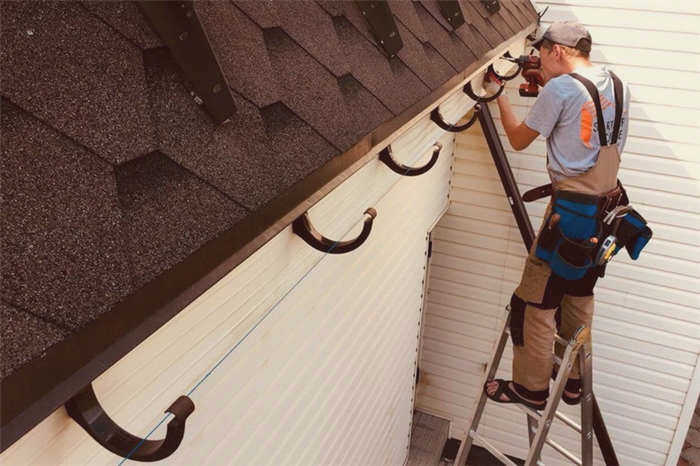

Чтобы облегчить работу, отметьте, где должны быть установлены первый и последний кронштейны, с учетом уклона. Установите их на место и пропустите между ними бечевку – это послужит своего рода "спиртовым уровнем" и поможет контролировать уклон. Остальные кронштейны желоба будут выровнены по ней. Прикрепите все остальные крюки к передней доске.
- Подрежьте желоба до нужной длины, если необходимо, и Вырежьте в них отверстия для установки водосточных желобов. Если будут использоваться водосточные желоба, отверстия в них вырезать не нужно. Вы можете выполнить эту работу и прикрепить торцевые заглушки к концам желобов на земле, на крыше это будет неудобно.
Итог: водосток готов!
Итак, установка водостоков вполне возможна, если крыша уже покрыта. Вы можете установить любой водосток, который вам нравится – круглый или прямоугольный. Только используйте более короткие крюки (карнизные опоры).
Помните, что установка круглых и "квадратных" водосточных систем немного отличается. Круглые части водостока должны быть вставлены одна в другую, а стыки заделаны герметиком. Для прямоугольных водостоков вам понадобится не только герметик, но и заклепки.
И не забывайте чистить водостоки не реже двух раз в год, а лучше чаще, чтобы удалить листья, ветки и прочий мусор. Это напрямую влияет на то, будет ли он сливаться.
8257 просмотров
Читайте также:
Электричество на участок: как провести и сколько это стоит? 26 июня 2023 г.
Этапы работ по установке водостока
Установка водосточной системы своими руками делится на несколько этапов. Работа начинается с крепления кронштейнов и измерения расстояния, а заканчивается установкой водостока. Каждый из них необходимо рассматривать отдельно, чтобы разобрать процесс строительства шаг за шагом.
Работа с кронштейнами
Монтаж дренажной системы начинается с установки кронштейнов. Если вы выбрали металлический вариант, этапы работы следующие:
- Устанавливаются две торцевые части.
- Между кронштейнами и водосточной доской должен оставаться зазор в два сантиметра.
- Между кронштейнами крепится веревка, а затем устанавливаются остальные детали.
- Оставшиеся кронштейны устанавливаются с интервалом в полметра, между каждым кронштейном соблюдается уклон в несколько миллиметров.
Установка водосточной системы на пластиковые кронштейны производится при наличии питания на лицевой панели. Для этого она должна быть ровной, без выступов и зазоров. То же самое относится и к самим кронштейнам, поскольку они часто изготавливаются некачественно.
Схема почти такая же, как и для металлического аналога: сначала прикрепите торцевые части, натяните жгут и сверху прикрепите остальные кронштейны.
Важно! При работе с пластиковыми кронштейнами необходимо также сделать уклон в три миллиметра, чтобы осадки стекали в сторону, даже если их совсем немного.
Установка желобов
Крепление желоба становится вторым этапом установки водостока. Этапы следующие:
- Каждая опора водостока проверяется на прочность, чтобы конструкция не опрокинулась в будущем.
- Если есть какие-либо недостатки, они устраняются. Начинается установка водостоков.
- Каждый новый желоб устанавливается с небольшим нахлестом.
Основные ошибки при установке водостоков на крыше
Установка водостоков часто сопровождается одними и теми же ошибками:
- Желоба без уклона. Если при установке желобов не сделать уклон, вода не будет стекать к водостоку и будет скапливаться в желобах, создавая дополнительную нагрузку.
- Крыша перекрывает водосточные желоба. Если внешний край крыши слишком широк, то прикрепить водосточный желоб к фризовой доске будет невозможно, так как крыша перекрывает водосток. Большая часть воды будет стекать прямо на землю.
- Недостаточное количество кронштейнов. Если в системе недостаточно кронштейнов, а расстояние между ними увеличено более чем на полметра, система может не выдержать нагрузки и в конечном итоге разрушиться. Также следует установить по два кронштейна рядом с бункером и угловым желобом.
В процессе работы легко не допустить подобных ошибок, так как монтаж водосточной системы становится одним из самых легких этапов строительства дома.
