Кроем крышу профнастилом своими руками инструкция

• Со стороны чердака к стропилам прибивается обрешетка. Они будут удерживать изоляцию.
• Пароизоляционная мембрана крепится к обрешетке с помощью обрешетки (также со стороны чердака), после чего можно приступать к отделочным материалам.
• Со стороны крыши пространство между стропилами заполняется теплоизоляционным материалом. Чаще всего это минеральная вата, и лучше найти вариант покупки материала, который не боится намокания (есть и такие).
• Поверх теплоизоляции на стропила крепится пленка или гидроизоляционная мембрана. Принципы ее укладки те же, что описаны выше. Однако здесь задача усложняется: прогиб должен быть таким, чтобы мембрана не касалась теплоизоляции. Минимальный свес составляет 2,5 см, плюс минимальный вентиляционный зазор в 2 см. Если невозможно обеспечить рекомендуемую толщину изоляции, к стропилам прибивается дополнительная обрешетка, к которой крепится гидроизоляция. Сама подложка также крепится с помощью обрешетки.
• Укладывается обрешетка.
• Устанавливается профилированная обрешетка.

Волнистая двускатная крыша: особенности конструкции + пошаговый обзор технологии

Современные частные дома могут иметь крыши различной формы. Но самым популярным остается самый простой тип крыши – двускатная, состоящая из двух скатов, соединенных сверху. Эта конструкция надежна, экономична, а ее внешний вид никогда не выйдет из моды как архитектурная классика. А для покрытия такой крыши можно использовать любой материал, без ограничений.

Довольно часто домовладельцы, решившие следовать принципам надежности и экономичности, выбирают для этих целей гофрированный картон. Этот выбор идеален с точки зрения соотношения цены и качества: если дом достроен со скатной крышей, профнастил прослужит не менее 30 лет, несмотря на свою низкую стоимость (по сравнению с другими современными покрытиями).

Успех симбиоза двухскатной крыши с профнастилом обусловлен также возможностью строительства своими руками, не прибегая к услугам профессионалов. Разумеется, необходимо тщательно изучить все особенности конструкции, а также порядок сборки ее элементов.

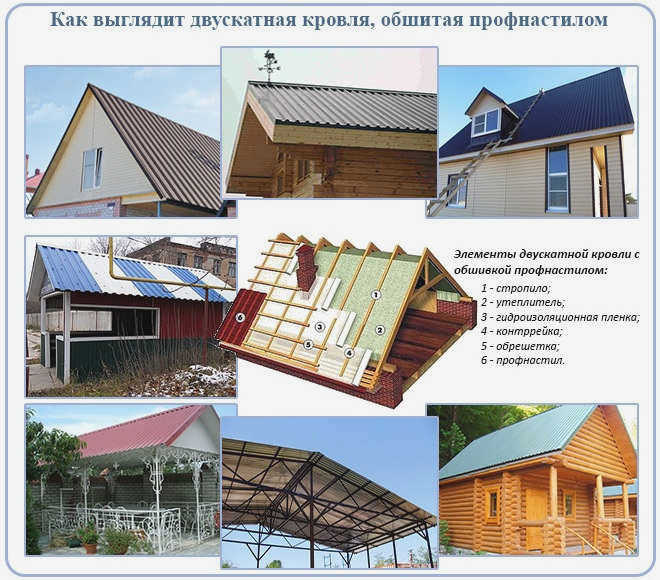

Принцип устройства скатной кровли по профнастилу

Как выглядит скатная кровля? Возможно, это элемент карточного домика, который состоит из двух плоскостей, опирающихся вверху друг на друга, и основной опоры внизу. В контексте крыши плоскости "домика" – это скаты. Как правило, их размеры одинаковы, как и угол наклона к внешним стенам здания. В этом случае конек визуально делит перекрытие дома пополам.

Есть и другое дизайнерское решение – асимметричная скатная крыша. Двускатная сторона крыши больше не является равнобедренным треугольником – углы наклона разные. Линия конька смещена к одной наружной стене.

В любом случае, конструкция скатной крыши остается неизменной. Ее несущим каркасом являются стропила, которые могут быть шарнирными или фальцевыми. Шарнирная стропильная система опирается только на внешние стены, в то время как седловые стропила опираются также на внутреннее ограждение. Однако, с точки зрения устойчивости, седловая стропильная система является более выгодной.

Между стропилами размещается так называемый "кровельный квадрат", заполнение которого зависит от того, будет ли чердак жилым (отапливаемым) или нет. Жилой отапливаемый чердак потребует изоляции крыши. Если же чердак будет оставаться холодным (непригодным для жилья), то утепляется не крыша, а потолок под чердаком (потолок жилого помещения).

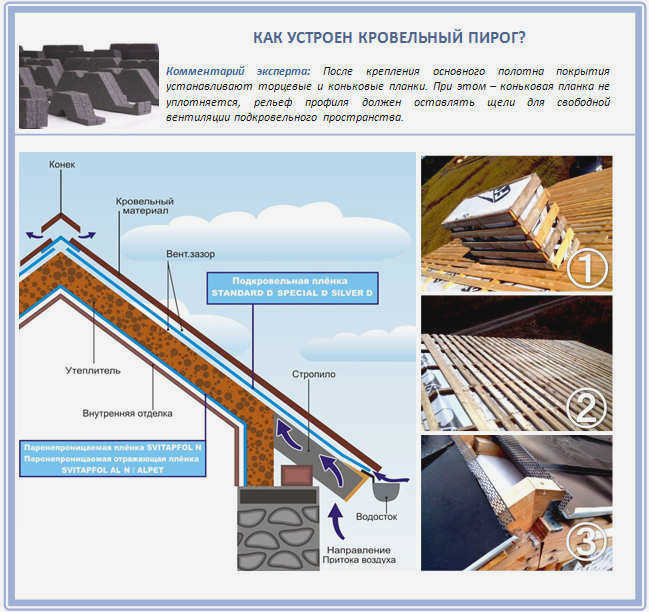

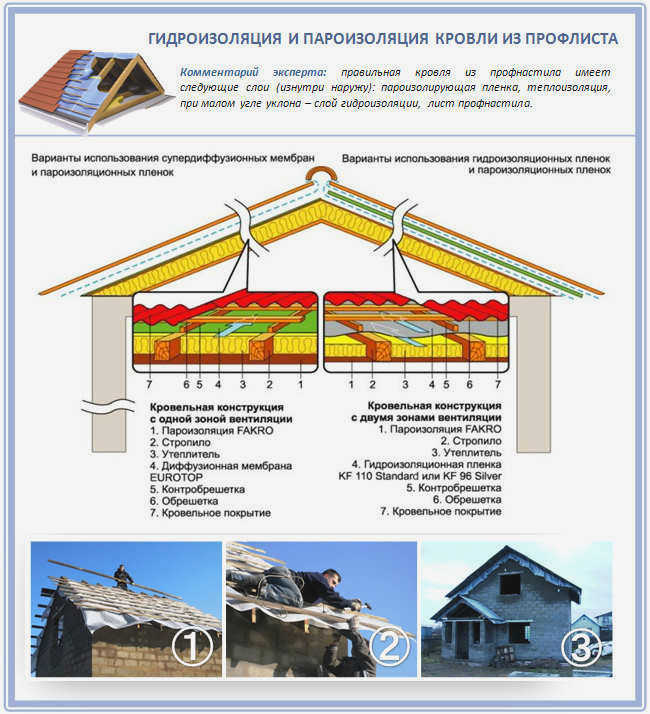

Обычный кровельный слой под профилированной мембраной:

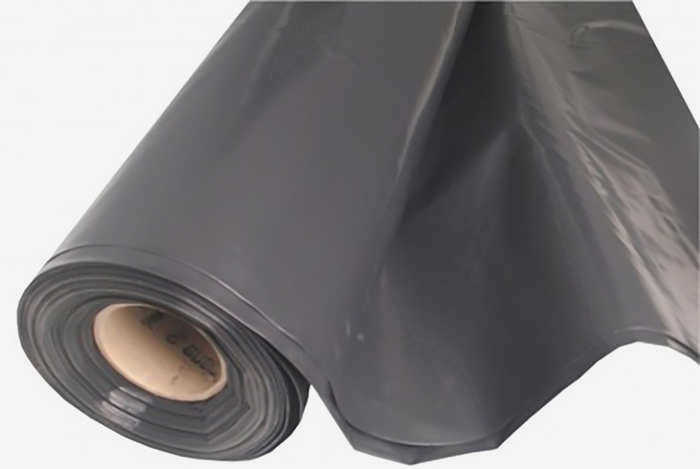

• Пароизоляция – Пленка, которая полностью блокирует влагу в любой форме. Ее основная функция – предотвратить проникновение теплого водяного пара из теплого помещения в теплоизоляцию. Укладывается под теплоизоляцию, т.е. пришивается к стропилам со стороны помещения, и образует первый слой кровельного покрытия. Он используется только при наличии теплоизоляции в случае жилого чердака.
• Изоляция – Изоляционный материал, который предотвращает утечку тепла из жилого помещения в холодное время года. Летом изоляция, наоборот, предотвращает перегрев помещения. Другими словами, роль теплоизоляции заключается в блокировании миграции тепла в обоих направлениях. Наиболее распространенным видом теплоизоляции в скатных крышах является минеральная вата, которая укладывается между стропилами.
• Гидроизоляция – Паропроницаемая, но не водопроницаемая пленка или мембрана. Она используется для предотвращения утечки атмосферной влаги и образования конденсата в изоляции (если она есть) или на потолке мансарды. Он укладывается над стропилами и является последним слоем кровельного покрытия. Она является обязательной частью крыши, независимо от наличия теплоизоляции.

Что такое обрешетка

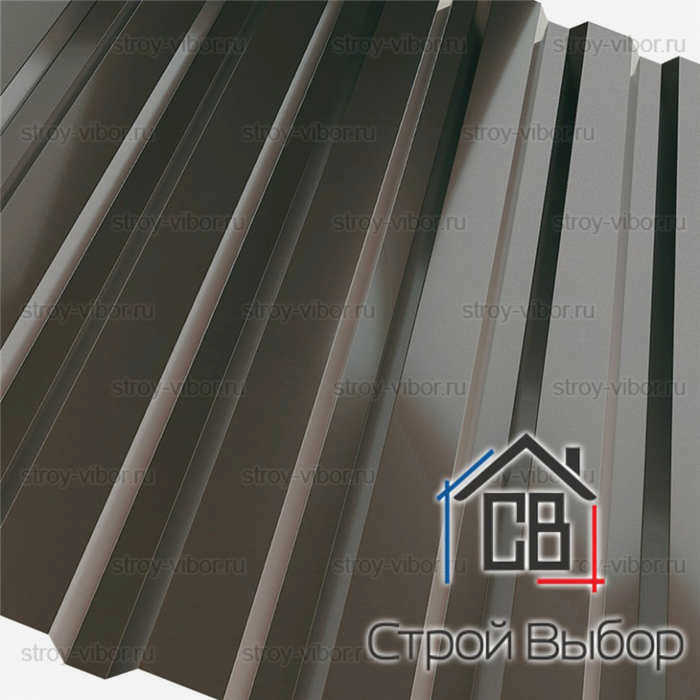

Гофрокартон – это гофрированный металлический лист. Другие его названия – металлопрофиль, профилированный лист. Из него делают стальной лист, оцинкованный, холоднокатаный на профилировочных станках.

Лист является внутренним слоем. Он покрывается цинком для защиты от ржавчины. Возможны и дополнительные покрытия: антикоррозийный слой, грунтовка для улучшения адгезии к пигментам краски. Последнее – декоративное полимерное покрытие, которое может быть усилено, защищено дополнительным тонким слоем, например, полиуретановым. Однако в продаже имеются только неокрашенные оцинкованные стальные листы. Профилированные листы также выпускаются с двух сторон: с внешним декоративным слоем и обратной стороной без краски, но с оцинковкой.

Профиль листов, т.е. их форма, если смотреть с торца, имеет волнистую форму в виде волн с плавными изгибами или трапеций с выраженными складками. Гребни могут быть разного размера.

Почему этот материал часто используется для кровли

Кровля из гофрированного металла имеет множество преимуществ:

• Устойчивость к коррозии. Благодаря оцинковке материал не покрывается ржавчиной при контакте с атмосферным воздухом и водой.
• Малый вес. Легкие листы можно легко разгрузить, перенести, поднять на крышу и без особых усилий переместить для выравнивания места установки.
• Несложный монтаж. Профилированные листы могут укладываться внахлест, хорошо соединяются между собой, являются саморезами и не требуют специализированных инструментов или дополнительных расходных материалов.
• В некоторых моделях кровля профилирована капиллярными канавками. По этим канавкам с крыши отводится дождевая вода и тающий снег.
• Эстетика. Гладкая поверхность, привлекательный внешний вид, широкий выбор цветов – все, что хорошо выглядит, вписывается в ландшафт.
• Широкий выбор цветов. Можно подобрать оттенок к любому фасаду, к любому стилю здания.
• Долговечность. Гофрированный картон выдерживает ветер, снег, вибрацию и другие механические воздействия.
• Долговечность. При правильном монтаже стандартный срок службы кровли из гофрированного металлопрофиля составляет до пятнадцати лет.
• Термостойкость. Материал выдерживает минусовые температуры, повышенные плюсовые температуры, мороз, жару, перепады температур.
• Пожаробезопасность. Отсутствие риска воспламенения или распространения огня.
• Хорошее соотношение цены и качества. Профилированный лист стоит относительно недорого, но обладает отличными эксплуатационными характеристиками.

• Вибрирует на ветру. Любой тонкий лист издает характерный звук в ветреную погоду. Этот шум может раздражать и отвлекать.
• Высокая теплопроводность. Из-за этого верхний этаж или чердак не защищен от холода, от перегрева летом, особенно в солнечную погоду. Необходима дополнительная изоляция.
• Недостаточная звукоизоляция. Без изоляционного слоя звук дождя или града, бьющего по крыше, будет слышен в помещении внизу.

Как установить обрешетку из гофрированного картона на крышу

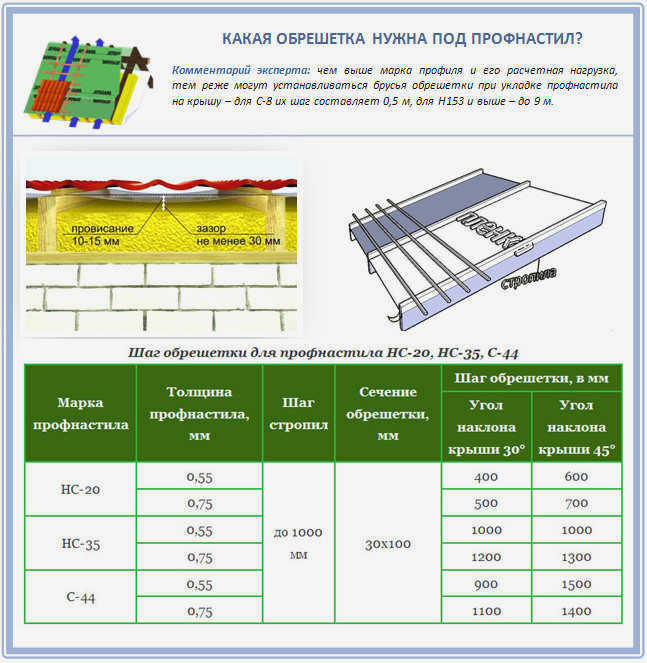

Обрешетка из гофрокартона укладывается на подготовленную обрешетку из досок, при этом элементы должны быть параллельны свесу крыши. Расстояние между элементами обрешетки составляет до 60 см. Обычно используется ДСП толщиной 25 мм. Листы укладываются один за другим с вертикальным нахлестом в одну волну. При укладке профилированных листов на крышу обратите внимание, что кромочные планки имеют разную длину. Та, что немного короче, должна быть внизу, а та, что немного длиннее, перекрывает более короткую. В этом случае они будут плотно прилегать друг к другу, без зазоров. Если сделать это неправильно, то между двумя полками останется зазор в несколько миллиметров, через который будет протекать вода. Поэтому при установке необходимо соблюдать осторожность.

Размер горизонтального перекрытия. Если на крыше имеется более одного ряда гофрированного картона, листы укладываются внахлест. Степень перекрытия верхнего листа нижним зависит от угла наклона крыши: чем круче крыша, тем больший нахлест необходим.

Угол наклона крышиГоризонтальный нахлест профилей

менее 12°	200 мм + герметик
от 12° до 14	200 мм
15° – 30°	от 150 до 200 мм
выше 30°	100-150 мм

Большинство производителей профилированных листов предлагают листы, которые покрывают всю крышу – от конька до карниза – одним длинным листом (с максимальной длиной 12 метров). Это затрудняет монтаж – такие листы трудно поднимать и укладывать. Особенно много времени занимает монтаж первого листа – его необходимо выровнять по вертикали, что довольно сложно на высоте. Но главное преимущество такого решения – сплошное покрытие сверху донизу, которое многократно увеличивает степень защиты чердачного помещения от проникновения влаги – перекрывает все недостатки. Ведь здесь нет горизонтальных стыков, а значит, и проблем с протечками.

Трапециевидная металлическая кровля: стыки

Даже при устройстве обычной скатной кровли существует несколько сложных участков, которые обычно возникают на стыке различных плоскостей и/или частей системы. Эти участки принято называть "стыками". В предыдущем параграфе мы рассмотрели один из таких узлов – оформление лицевой панели и крепление желобов. Однако это не единственный узел, который требует подробного объяснения.

Монтаж и герметизация конька

Пространство под крышей под профнастилом должно хорошо вентилироваться. Этот материал быстро нагревается и так же быстро остывает, что способствует образованию конденсата. Поэтому при монтаже профнастила на крыше не следует плотно стыковать верх листа с обеих сторон, оставляя зазор в несколько сантиметров – чтобы воздух мог свободно выходить, забирая с собой водяной пар.

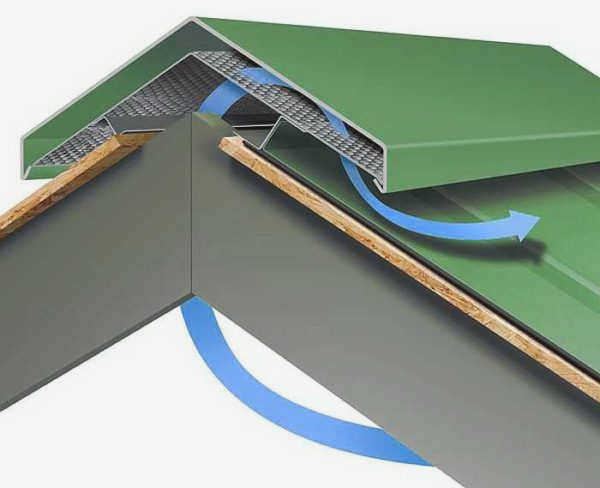

Если используется специальный вентилируемый конек (на фото), но даже если установлен обычный конек, между профилированным листом и его краем образуется большое количество отверстий – в каждом углублении гофры. Размер этого зазора зависит от высоты гофры – чем выше гофра, тем больше зазоры. На карнизах, где прибита фризовая доска, также имеются подобные отверстия. Движение воздуха обычно начинается снизу вверх, от карниза, через пространство крыши (для этого при монтаже кровли необходимо оставить вентиляционные отверстия, которые создаются обрешеткой) и к отверстиям в коньке крыши. Таким образом, происходит вентиляция и регулирование влажности изоляции, а конденсат испаряется и выводится наружу.

Большие щели хороши для вентиляции, но дождь/снег и ветер блокируют в них осадки, а также пыль и листья, попадающие через них на чердак. Гораздо хуже, если отверстия забиты листьями – вентиляция сразу же нарушается. Чтобы избежать такой ситуации, около 2/3 высоты зазора предварительно заполняется герметиком, нанесенным послойно на кровельный материал. Ползать взад и вперед с герметиком по крыше, ожидая, пока предыдущий слой немного затвердеет, не очень удобно. Это решение плохо и с точки зрения вентиляции – зазор уменьшается, и движение воздуха затрудняется. Однако другого решения не было. Теперь оно есть – герметик для профилированного листа. Он изготавливается из пенополиуретана, полиэтилена или древесного композита. Структура этих материалов пористая, хорошо пропускает воздух, но не пыль, воду или листья. Он имеет гофрированную форму – существуют различные виды гофролиста и универсальная лента, которую нужно просто прижать на место.

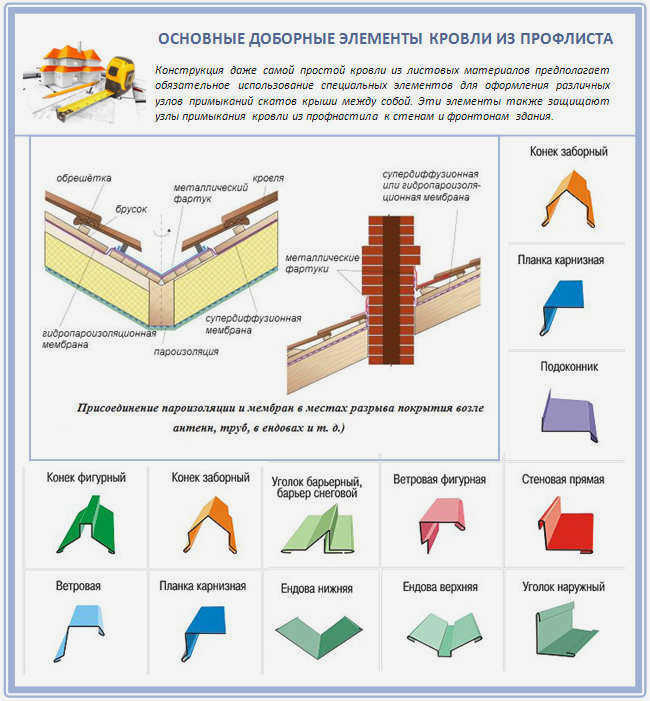

Работа с наливными элементами

А теперь мы переходим к нашим многочисленным наливным элементам. Все они, как правило, производятся стандартной длины: 2 метра для крыш с пластиковым покрытием и 2,5 метра для оцинкованных крыш. Они используются для отделки самой кровли. Герметик, который традиционно укладывается между кровельным покрытием и листами наполнителя, позволяет им лучше прилегать к листам, в дальнейшем предотвращая проникновение влаги под кровлю и позволяя ей "дышать".

Для отделки коньков, карнизов и других сложных конструкций следует приобрести специальные элементы, которые предлагаются тем же производителем, чей кровельный материал был приобретен:

Наплавляемые элементы следует крепить теми же кровельными саморезами 4,8, что и основной материал. Разница лишь в том, что металлические кровельные листы крепятся саморезами 28-35 мм, а доборные элементы – саморезами 50-60 мм.

Кровельный лист и лист ендовы

Теперь разберемся с таким загадочным названием, как "корзина". Черепица и ендова – дублирующие друг друга элементы отделки, которые устанавливаются при внутреннем сближении двух разнонаправленных склонов. Ендова должна быть закреплена под террасой.

Поэтому, если крыша имеет сложную форму, с внутренними поверхностными стыками, в качестве ендовы следует поставить заполнитель ендовы и накладку ендовы. Это придаст крыше более аккуратный и эстетичный вид, а сложные переходы будут дополнительно защищены от проникновения влаги.

Облицовка фартука

Наиболее важной частью кровли является оклад трубы. Такие трубы состоят из двух условных частей – нижней, которая проходит по профилю крыши, и верхней, самой трубы. И если труба проходит через нижнюю часть крыши, то имеет смысл установить снегозадержатель над проходом трубы.

Обслуживание крыши из профилированного металла

Снег не задерживается на профилированной крыше слишком долго, поэтому нет необходимости ее чистить. Однако если потребуется ремонт, вооружитесь небольшой пластиковой лопатой, которая не поцарапает крышу.

Профилированная крыша проста в уходе: дождь сам смывает всю грязь и пыль, и все, что вам нужно сделать, – это раз в год прочистить водостоки и водосточные трубы, чтобы удалить засорившиеся опавшие листья.

Если по какой-то причине вам необходимо провести более серьезную очистку, используйте обычную воду и шланг с давлением до 50 бар. Используйте только очистители для красок, а для трудновыводимых пятен применяйте "уайт-спирит".

Как видите, ничего сложного!

Как защитить крышу от протечек?

Обрешетка, к которой крепится кровельное покрытие с помощью саморезов, должна выдерживать точный вес кровельного покрытия. В качестве альтернативы можно использовать древесину, защищенную антисептической грунтовкой, или стальные балки с минимальным уклоном 4 см для профнастила. Более подробную информацию об уклоне основания и выборе подходящих досок см. на этой схеме:

Сверху уже имеется гидроизоляционный слой. Под гидроизоляцией находится изоляционный материал (обычно базальтовая вата), функция которого заключается в предотвращении утечки тепла через крышу. Однако только специальные кровельные мембраны могут помочь защитить кровлю от сырости и внутренней влаги:

Под теплоизоляционным материалом уже имеется пароизоляционный слой. Это специальная пленка, которая защищает кровельный материал изнутри, предохраняя его от водяного пара.

Не менее важна вентиляция – воздух должен беспрепятственно проходить от карниза под коньком крыши. Вентиляционные отверстия также должны быть установлены в самой высокой точке крыши. Если под крышей находится влажное помещение (например, чердачная ванная комната), необходимо также использовать принудительную вентиляцию. Для этого между подкладочным слоем и гидроизоляцией оставляется зазор не менее 5 см, а под коньком крепится дополнительная полоса гидроизоляционной мембраны для защиты от влаги. Эта иллюстрация поможет вам понять:

Как крепить гофрокартон?

А теперь переходим к самому интересному. Трапециевидный лист имеет лицевую и оборотную стороны, что особенно важно при монтаже кровли. Отличить одну от другой легко: более широкая гофра должна касаться обрешетки, а более узкая – быть обращена вверх.

Не беспокойтесь! Трапециевидный профнастил довольно прост, если проявить необходимую аккуратность, нарезать его в домашних условиях, а кровля из трапециевидного профнастила своими руками не требует специальных знаний и строительных навыков. Сейчас вы сможете убедиться в этом сами.

Подготовка листов к монтажу

Итак, разложите приобретенный материал на земле в том порядке, в котором он уже будет находиться на крыше. Это значительно облегчит последующий монтаж.

Принцип работы довольно прост. В зависимости от формы покрываемой поверхности, крышу следует покрывать профнастилом следующим образом: В соответствии с инструкцией, если скат крыши треугольный, то профнастил следует укладывать от центра. Если трапециевидный, то с обеих сторон от вершины. Однако если крыша здания имеет более сложную форму, следует сначала сделать эскиз расположения профлистов на бумаге. И хорошо все продумать, потому что перестраивать что-то на высоте – дело хлопотное.

А затем уже приступать к съемке:

Монтаж листов на крыше

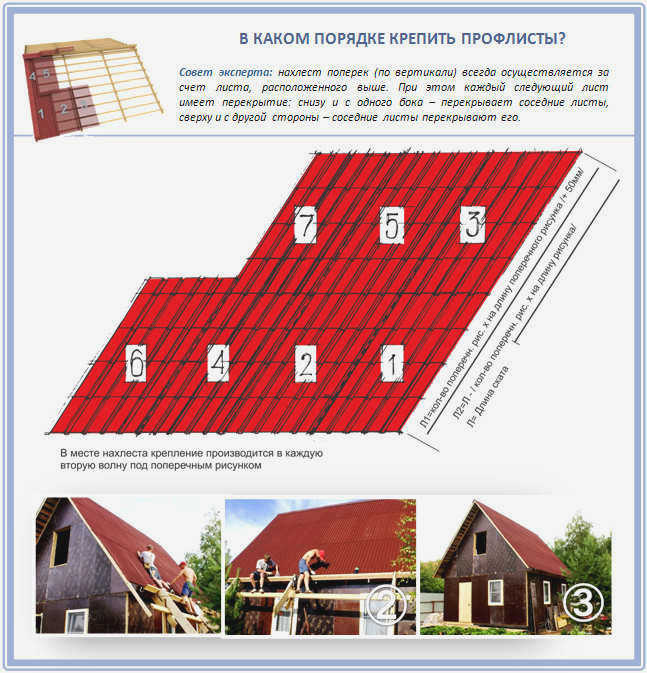

Существует два способа монтажа профлистов в два и более рядов:

• Способ № 1: Устанавливаем первый лист в ряду, а затем первый лист во втором ряду.
• Способ 2: Устанавливаем первые два листа в нижнем ряду и только потом первый лист в верхнем ряду.

Обратите внимание, что продольный нахлест между листами всегда должен быть выполнен только с одной стороны.
