Укладка шифера на крышу: знакомство с технологией создания шиферной кровли
Шифер – популярный материал, который стоит недорого, но обладает высокой надежностью и долговечностью. Если его покрасить, он может легко конкурировать с современными кровельными материалами. Поэтому сфера применения шифера практически не ограничена: асбестоцементную кровлю можно встретить как на скромных сельских постройках, так и на роскошных коттеджах.
Распространению материала способствует и то, что укладка шифера на крышу – работа несложная, по принуждению для любого желающего. Однако для того, чтобы готовое покрытие прослужило как положено, хотя бы полвека, придется изучить все нюансы этого простого, но ответственного занятия.
Многие думают, что шифер – это универсальный кровельный материал. Это не так. Рекомендуется укладывать шиферную черепицу только на односкатные или скатные крыши с минимальным уклоном 15°, чтобы предотвратить попадание осадков под кровлю. Если вы хотите использовать в качестве основания более скатную крышу, вам необходимо создать значительную гидроизоляцию под обрешеткой с помощью нескольких слоев рубероида или кровельной мембраны и увеличить нахлест соседних листов до 300 мм.
Способы монтажа

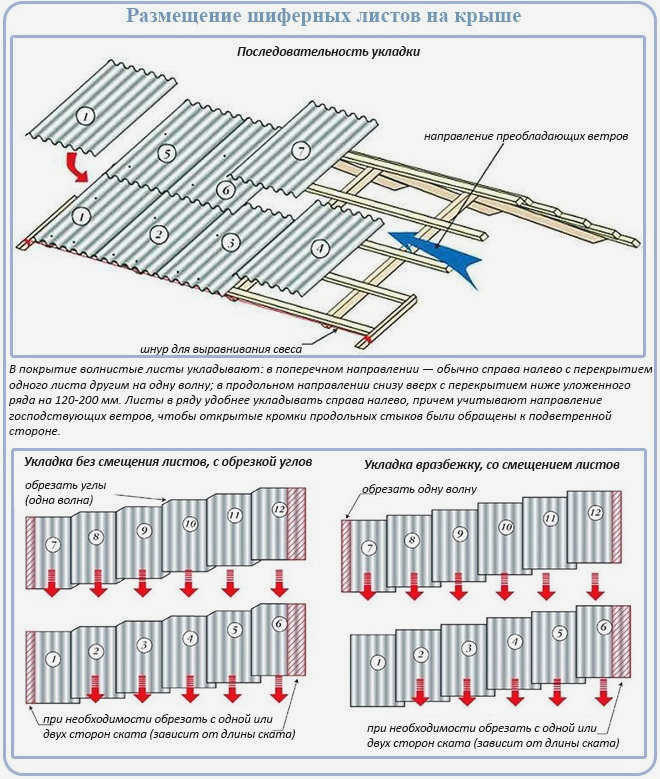

Для устройства кровли шифер крепится к обрешетке горизонтальными рядами, двигаясь снизу вверх (от карниза). Каждый последующий лист в ряду перекрывает предыдущий на 1-2 фальца. Каждый последующий ряд также смещается относительно предыдущего, обычно на 120-200 мм.
Существует два способа укладки шифера:

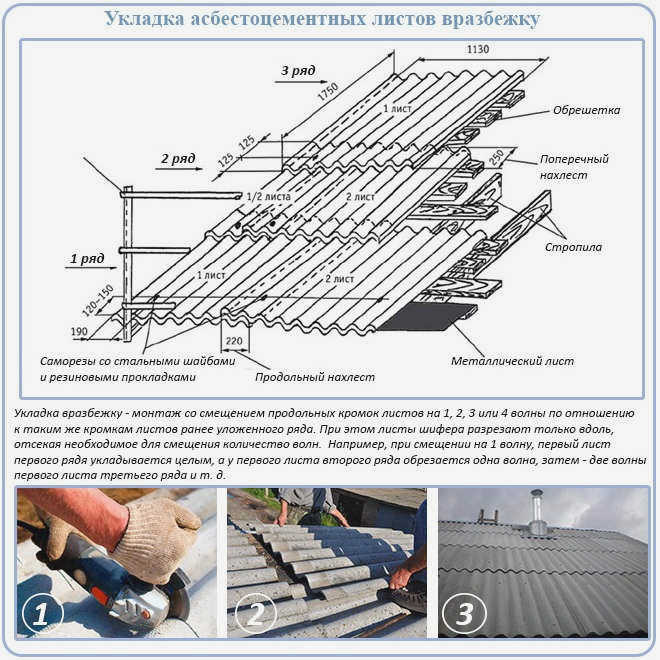

- черепица за черепицей – когда листы шифера в горизонтальном ряду укладываются со смещением на 1-4 волны относительно листов соседнего ряда. Линия стыка располагается в шахматном порядке. Эта техника рекомендуется для крыш с широким уклоном в поперечном (горизонтальном) направлении, но узким шагом.
- Без смещения – Когда черепица укладывается ровными рядами без смещения. Стыки всех рядов образуют единую линию. Поскольку при укладке не допускается двойной нахлест (т.е. соединение более 2 слоев шифера в одной точке), края листов обрезаются под углом 30°-60°. Этот способ наиболее целесообразен для покрытия откосов с большим уклоном, но небольшим поперечным сечением.
Как правило, волнистый шифер укладывают россыпью. Этот вариант менее трудоемкий, так как не требует большого количества обрезков. Укладка шифера без смещения намного сложнее, так как почти каждый лист приходится подрезать по углам. Однако у этой техники есть и существенное преимущество – экономия материала.
Давайте пошагово рассмотрим процесс укладки шиферной кровли, уделяя особое внимание различиям в двух схемах укладки.
Требования к крепежу
При выборе крепежа необходимо учитывать характеристики шифера как кровельного материала. Следует использовать крепежи, которые
- хорошо выдерживают нагрузки на сдвиг. Тяжелые листы шифера имеют тенденцию сползать вниз по скату крыши и, таким образом, оказывают сильное давление на крепеж сбоку.
- Прочные, но относительно гибкие .. Если нагрузка на срез очень высока, крепеж должен гнуться, а не ломаться.
- Имеют большую головку или шайбу.. Шифер – хрупкий материал. Поэтому при небольшой площади крепления головка крепежного элемента может со временем просто расширить крепежное отверстие и уйти под лист под действием вибрационной нагрузки от ветра.
- Достаточно длинный. Черепица крепится в верхней части волны, поэтому необходимы крепежные элементы длиной 100 мм и более.
Если крыша утеплена, на черепицу следует установить резиновые, EPDM или паронитовые вставки. Эластичное уплотнение герметизирует крепеж и защищает его от влаги. Однако для холодных крыш это лишь дополнительная опция. Из-за особенностей крепления шифера к обрешетке он не играет большой роли в надежности узла.

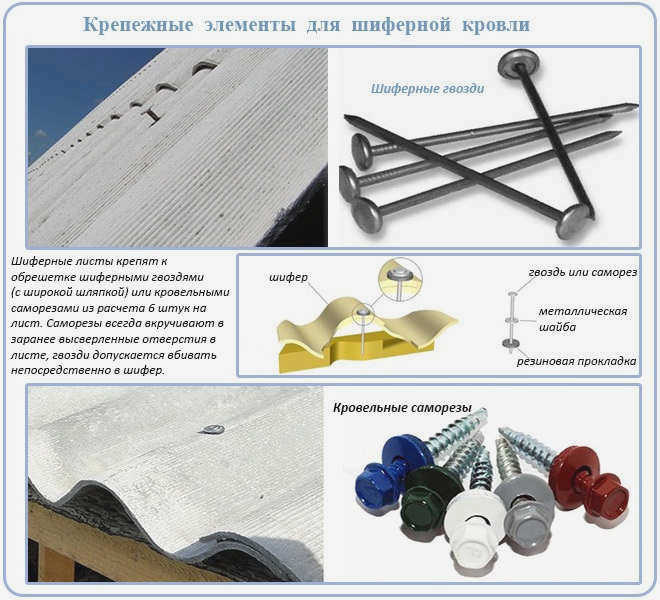

Чем крепить шифер
Для крепления шифера можно использовать любое оборудование, соответствующее требованиям. Но обычно для его монтажа используются следующие
- Шиферные гвозди;
- оцинкованные шурупы;
- специальные саморезы для шифера.
Рассмотрим особенности каждого вида крепежа подробнее.

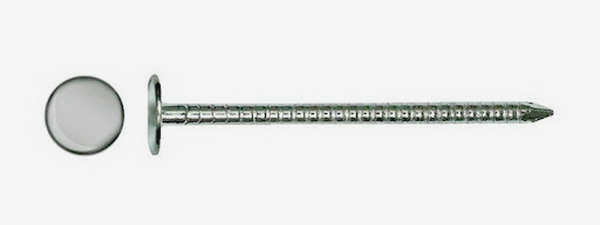

Классический вариант: шиферные гвозди
Шиферные гвозди – это традиционный вид крепежа. Они длинные, с большой головкой и часто имеют ржавую поверхность сердцевины, что позволяет гвоздю лучше сцепляться с обрешеткой и предотвращает его отход при вбивании.
Рекомендуется использовать шиферные гвозди 4,5×120 мм с оцинкованными шайбами, соответствующими ГОСТ 9870-61. Важно, чтобы защитное покрытие как самого гвоздя, так и шайбы не было повреждено, иначе гвоздь быстро поржавеет и потеряет свою прочность.

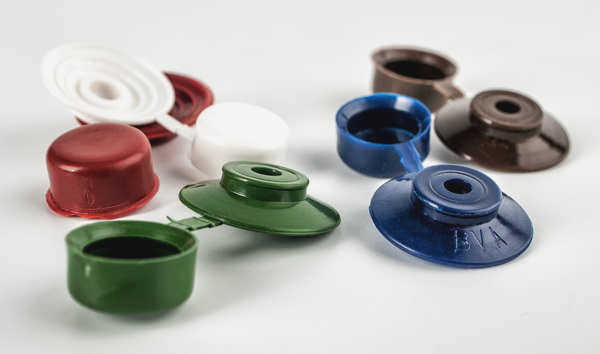

В идеале шиферные гвозди должны иметь пластиковый защитный колпачок. Когда гвоздь забит, он просто защелкивается, и головка гвоздя защищена от влаги. Нижняя часть шляпки также закрывает шайбу и обеспечивает дополнительную амортизацию крепежа.
Современный вариант: оцинкованные шурупы
Шиферные гвозди – распространенный, но устаревший вариант крепежа. Вбивая их, можно случайно ударить молотком по шиферу, что неизбежно приведет к его повреждению – либо лист в месте удара сразу треснет, либо появятся микротрещины, что сократит срок службы кровельного покрытия. Кроме того, даже вбитые гвозди постепенно вытягиваются из обрешетки, что может привести к протечкам.
Вес шиферных гвоздей. Таблица
Вес гвоздей указан в кг на 1 000 штук. Самый популярный размер 5 x 120 мм имеет вес 24,479 кг на 1 000 штук. Стальные гвозди поставляются в картонных коробках по 5, 10, 15 кг и в деревянных ящиках по 25, 30 кг.
ГОСТ 9870-61 "Гвозди проволочные оцинкованные для асбестоцементных кровель" (гвозди шиферные).  |
|||
| Диаметр / Длина | Масса 1000 штук (кг) | 1 кг | 1 шт (граммы) |
| 4х90 | 10.5 | 95 | 10.5 |
| 4х100 | 10.93 | 91 | 10.9 |
| 4х120 | 13.3 | 75 | 13.3 |
| 4,5х120 | 15.84 | 63 | 15.8 |
ТУ 208-81 "Гвозди шиферные с плоской головкой".  |
|||
| Диаметр / Длина | Вес 1000 штук (кг) | Штуки на 1 кг | 1 шт. (граммы) |
| 4х90 | 11 | 90 | 11 |
| 4х100 | 11.9 | 84 | 11.9 |
| 4х120 | 13.9 | 71 | 13.9 |
| 5х120 | 24,48 | 40 | 24,4 |
Принципы монтажа
Использование шиферных гвоздей в качестве крепежа кровли не требует специальных инструментов – достаточно обычных плоскогубцев и молотка. Тем не менее, следует учитывать некоторые нюансы.
Прежде всего, необходимо правильно подобрать длину гвоздя в зависимости от высоты шифера и толщины обрешетки. Длина гвоздя должна быть как минимум на 10 мм больше, чем сумма толщины обрешетки, утеплителя и высоты шифера над коньком.. Вместо дюймовой доски для обрешетки рекомендуется использовать брус 50х50 – в этом случае при меньшем количестве материала крыша получается более жесткой, а площадь контакта между обрешеткой и гвоздевым брусом значительно увеличивается.
Пробивать или сверлить?
Один из спорных вопросов при монтаже шиферной кровли – сверлить или пробивать отверстия. Оба варианта имеют смысл – гвоздь затачивается под углом 40 градусов, что позволяет прибивать листы резким ударом молотка, но если удар будет недостаточно сильным, есть риск, что шифер может треснуть вдоль всего конька. Поэтому, чтобы избежать этого риска, можно заранее просверлить отверстия в местах крепления обычным сверлом по металлу диаметром чуть больше толщины стержня гвоздя. Это предотвратит раскалывание или растрескивание во время установки и тепловое расширение крепежа.
Вбивайте гвозди в тыльную сторону шифера.
Не сгибайте гвозди для шифераГвозди не следует загибать, поскольку кровельные материалы (дерево, асбест, металл) по-разному расширяются и сжимаются под воздействием перепадов температуры (зима-лето) и влажности, поэтому жесткая фиксация недопустима. Если этим пренебречь, то со временем шифер может треснуть вдоль конька в месте крепления.
Необходимо ли резиновое уплотнение?

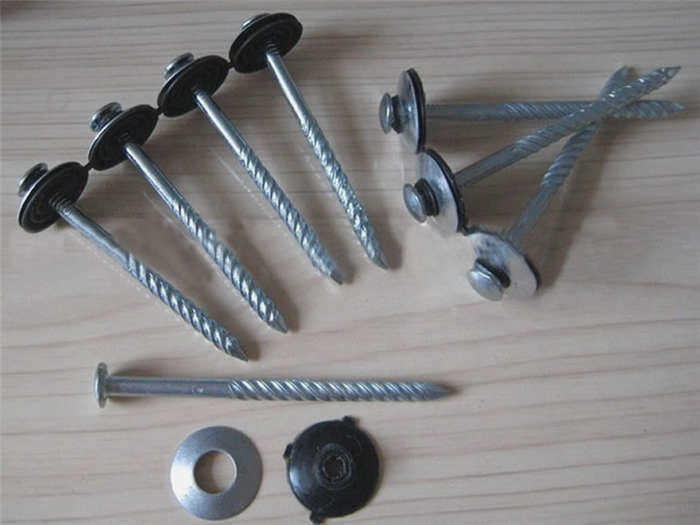

На рынке можно встретить шиферные гвозди с резиновыми уплотнителями, как правило, китайского производства. Конструкция таких гвоздей мало похожа на их российские аналоги, но основной принцип – увеличенный диаметр головки – соблюдается.

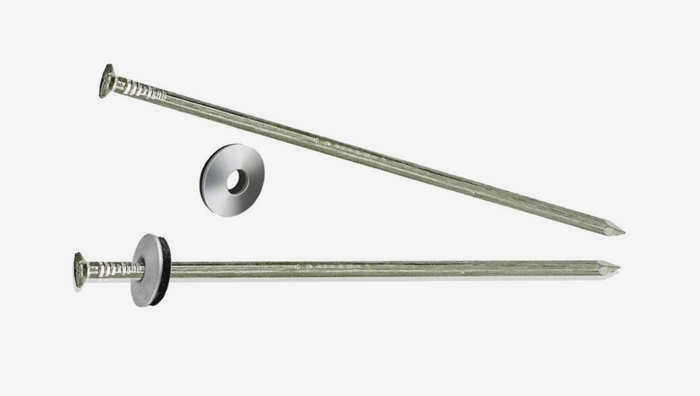

Гвозди с шайбами
Еще хуже ситуация, когда под видом инновационных шиферных гвоздей покупателям предлагают обычные строительные гвозди с шайбами.
Во-первых, такая конструкция не герметична: влага свободно проникает в гвоздь через зазор между шайбой и шляпкой, в результате чего он быстро начинает гнить в этом месте. Во-вторых, такое крепление не обеспечивает необходимой жесткости, так как оголовки крыши сделаны из тонкого металла (в лучшем случае 1 мм) и не выдерживают больших нагрузок. Тем не менее, стоимость специализированных шиферных гвоздей не превышает 5% от стоимости шифера.
Конечно, существуют хорошие образцы шиферных гвоздей, но их трудно найти в магазинах, и цена на них гораздо выше, чем на обычные шиферные гвозди.

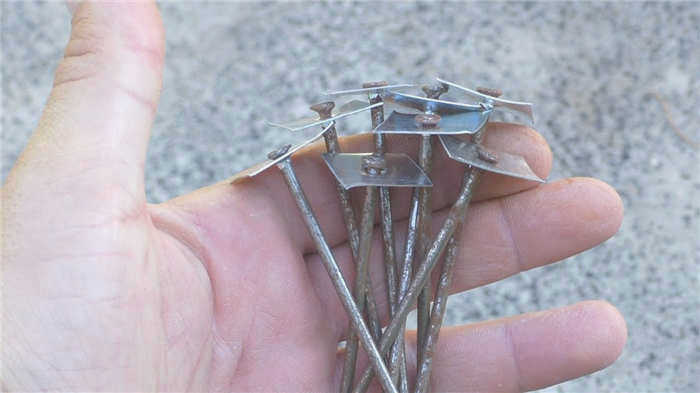

Самодельные
В качестве шиферного крепежа также часто используются обычные гвозди с шайбой или куском листового металла. Этот способ обеспечивает необходимую жесткость и подвижность, но не гарантирует отсутствие протечек. Кроме того, в качестве герметика часто используется резина от автомобильных шин, которая, попав на крышу, быстро крошится и буквально рассыпается.
