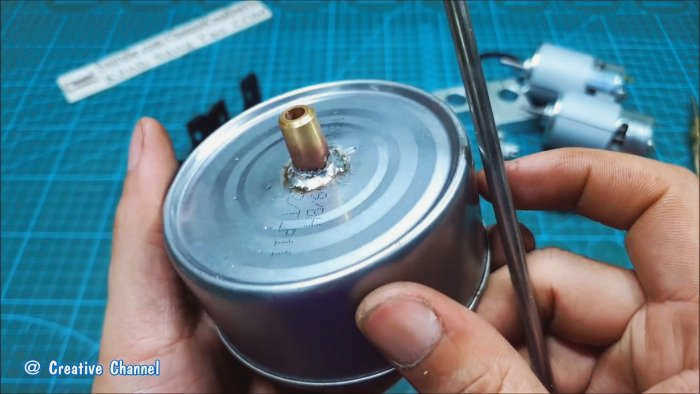

На ось крыльчатки устанавливается подшипник и вставляется через втулку в банку для посадки. Затем в боковой части корпуса вырезается окно и к нему припаивается трубка, срезанная под острым углом. Это будет отвод трубы для подключения садового шланга.
Как сделать водяной насос своими руками: разбор 13 лучших вариантов самоделок
Вода на дачном участке нужна не только хозяевам для соблюдения санитарно-гигиенических норм. Она необходима для полива растений, ухода за территорией и домашними животными, освежения и купания в летний зной. Согласитесь, что вручную поднимать весь объем воды из источника ведрами довольно сложно.
Однако есть способ облегчить бремя садоводов – с помощью домашнего водяного насоса. Даже если вы не можете позволить себе купить насос, вы можете стать счастливым обладателем полезной техники. Чтобы создать ее, иногда все, что вам нужно, – это мозговая сила.
Мы собрали и систематизировали для вас ценную информацию о том, как создавать практически бесплатные поделки. Модели, представленные на ваше рассмотрение, проверены на практике и заслужили высокую оценку своих владельцев. Подробное описание технологии изготовления дополнено схемами, фото и видео.
Конструкция №1 – насос для перепуска жидкости
Этот насос, пожалуй, будет самым простым и дешевым, так как сырье для него буквально никудышное, то есть ничего не стоит.
Для его сборки вам понадобятся следующие материалы:
- Пластиковая бутылка с пробкой;
- Пластиковая бутылка без пробки;
- Кусок пластиковой трубы подходящего диаметра;
- Кусок пластиковой трубы подходящего диаметра.
Сначала сделайте лепестковый клапан.

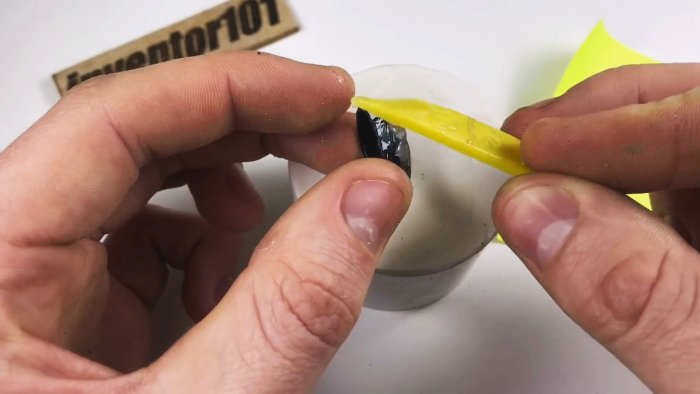

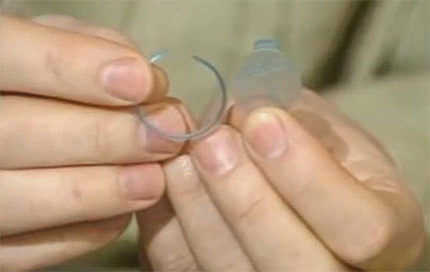

Снимите прокладку с крышки пластиковой бутылки. Разрежьте ее по кругу так, чтобы прокладка была меньше в диаметре, чем горлышко бутылки. Таким образом, узкий сектор шириной около 15-20 градусов должен остаться нетронутым.
Этот сектор должен быть настолько широким, чтобы его можно было легко покачать, но не отсоединить.

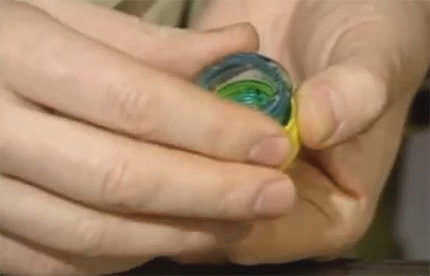

Просверлите отверстие диаметром около 8 мм в центре крышки пластиковой бутылки. Вставьте прокладку и вкрутите обрезанное горлышко.
Цель завинчивания горлышка – сжать мембрану и сформировать грибовидный клапан.

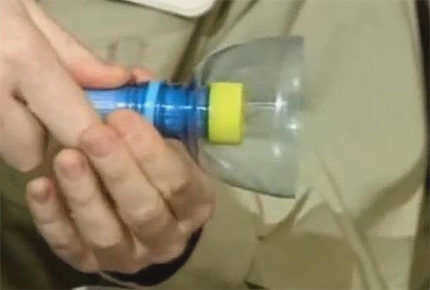

Вставьте пластиковую трубку в готовый клапан. Отрежьте верхнюю часть второй пластиковой бутылки. У вас должно получиться нечто похожее на входную воронку. Прикрепите ее к пластиковой трубке.
К другому концу пластиковой трубки прикрепите сливной шланг. Простейший импровизированный водяной насос готов.
Конусообразная часть поможет жидкости открыть клапан. Кроме того, клапан не будет ударяться о дно.
Быстрым движением руки вверх-вниз жидкость поднимается по пластиковой трубке к носику. Оттуда жидкость будет вытекать под действием силы тяжести.

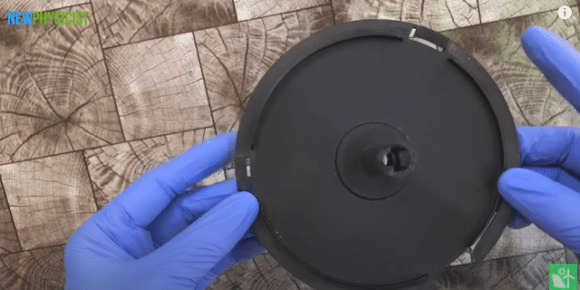

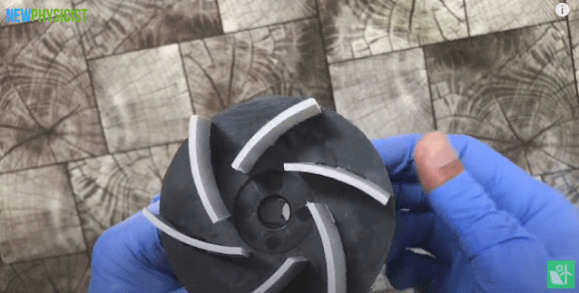

Шаг первый: изготовление крыльчатки водяного насоса
Я приобрел этот предмет случайно, когда искал подходящий материал для изготовления крыльчатки насоса. У меня всегда был опыт получения вещей, которые я ищу, когда они меня действительно интересуют.
Электроника DIY в китайском магазине.
Я думаю, то, что сказал Пауло Коэльо, правда. Если вы действительно чего-то хотите, вся Вселенная поможет вам достичь этой мечты. А каково ваше мнение?
Кстати, этот компонент – часть старого футляра для компакт-диска. Я взял его из студии моего друга. Махеш Дэва согласился отдать его мне без колебаний, когда я попросил, даже он сам нуждался в нем. Спасибо, брат. Без него я бы все еще искал другой подходящий материал.
Мне нравится смотреть на это таким образом. Элизабет Гилберт сказала нечто подобное в своей книге "Большая магия". Эта коробка с дисками пролежала в студии моего друга долгие 10 лет, пока, наконец, не была найдена мной, чтобы исполнить свое жизненное предназначение. Ха, ха. Я знаю, что вы сейчас улыбаетесь, да. Это не мое мнение. Но я думаю, что идея удивительна и верна? Разве вы никогда не чувствовали этого?

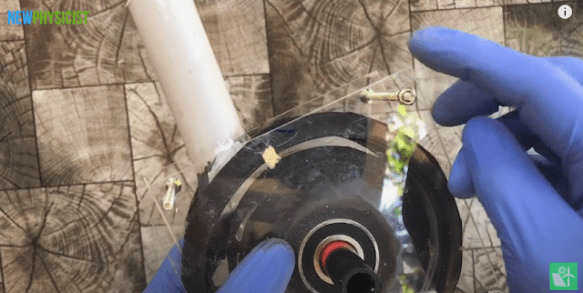

О, мы идем не в том направлении. Как я сделал этот проект? Вот что здесь важно, цель этой статьи. Чтобы двигаться дальше. Далее я использовал несколько кусков ПВХ-трубы и М-уплотнение, чтобы сделать рабочее колесо центробежного насоса.
Шаг второй: изготовление корпуса

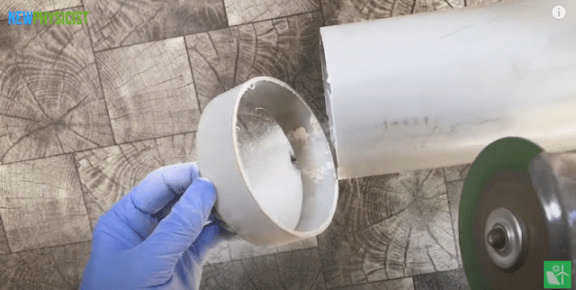

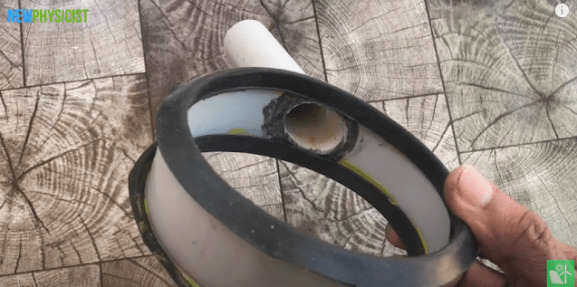

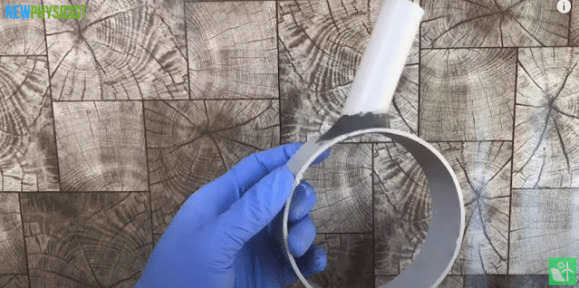

Чтобы сделать корпус, я использовал кусок 4-дюймовой ПВХ-трубы и два квадратных куска стекловолокна. К одному стеклопластику я прикрепил подшипник, а к другому – 3/4-дюймовый разъем, используя М-образное уплотнение. Дело в том, что эти куски стекловолокна были частью старой конструкции. Я решил, что они идеально подходят под мои нужды для этого проекта, и разобрал их.
Корпус насоса из ПВХ трубы, для крепления используйте М-уплотнение.
Снимите резиновую втулку кувшина смесителя

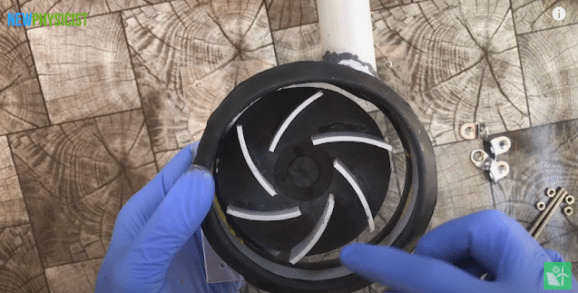

Поместите крыльчатку внутрь корпуса

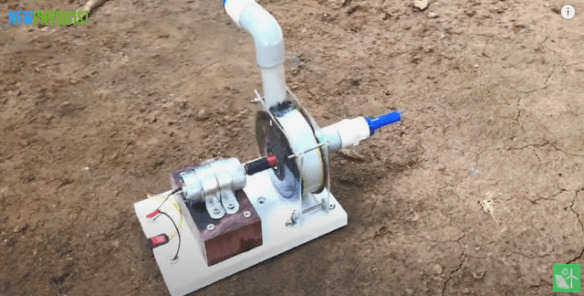

Шаг третий: сборка двигателя Нам нужен двигатель для вращения крыльчатки. У меня был двигатель постоянного тока, который я купил давным-давно. Он прекрасно работал и имел отличный крутящий момент. Поэтому я решил использовать его. Мне удалось прикрепить двигатель к раме.

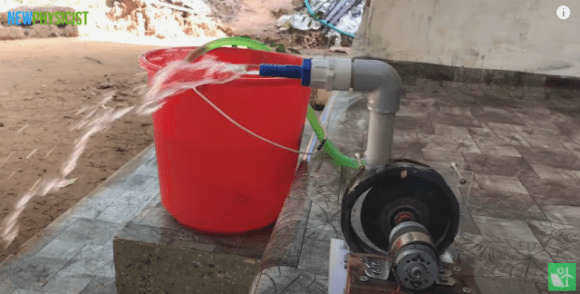

Шаг четвертый: заливка и проверка Перед началом работы центробежный насос необходимо залить водой. Сначала заполните корпус водой. Затем подключите двигатель к солнечной панели. Поместите солнечную панель в солнечное место. Включите выключатель. Успех. Наш центробежный насос готов.
Изготовление рабочего колеса

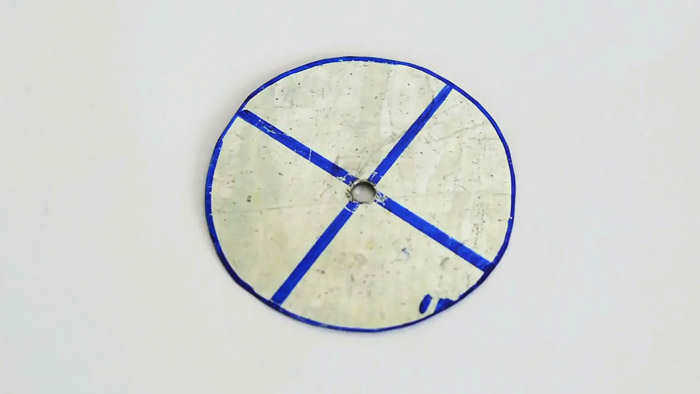

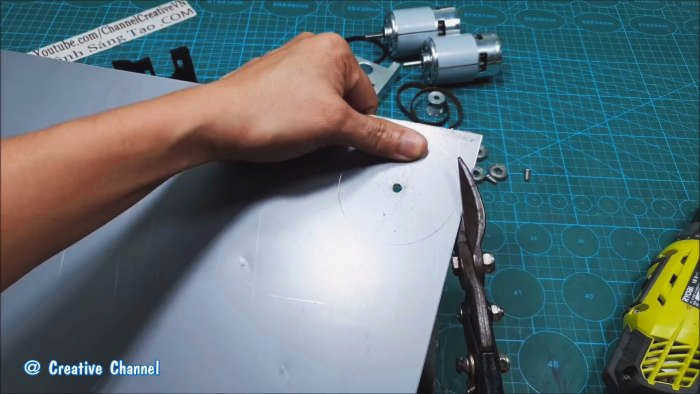

Вырежьте круг из оцинкованной стали, найдите центр и просверлите отверстие. Диаметр должен соответствовать диаметру оси вращения.
Ножницами по металлу вырежьте четыре прямоугольника для лопастей насоса. Приклейте их вертикально к кругу. Убедитесь, что все детали выровнены по вертикали.

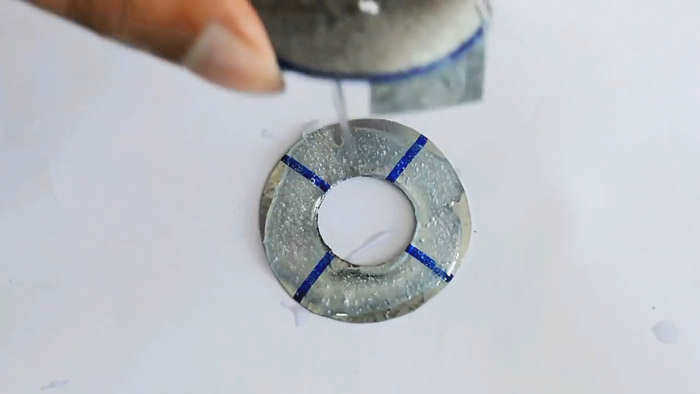

Подготовьте второй круг из листовой стали и просверлите отверстие. Диаметр теперь больше, в пределах двух сантиметров. Через него будет проходить вода.

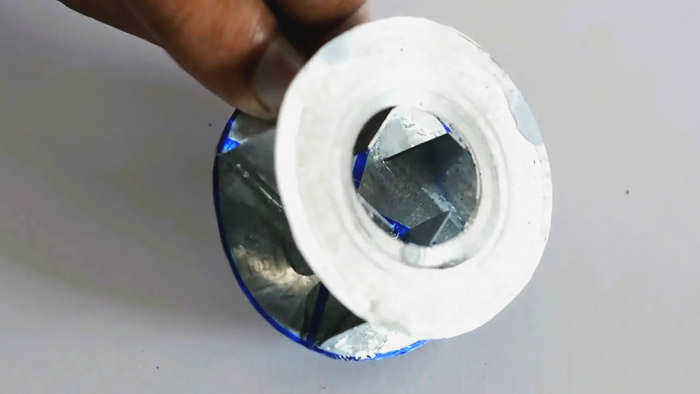

Нанесите эпоксидную смолу и приклейте к ней первую часть крыльчатки с лопастями. Все плоскости должны быть под углом 90 градусов, окружности параллельны.

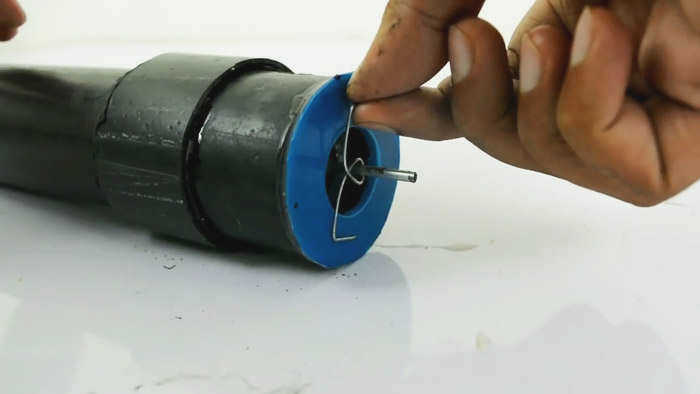

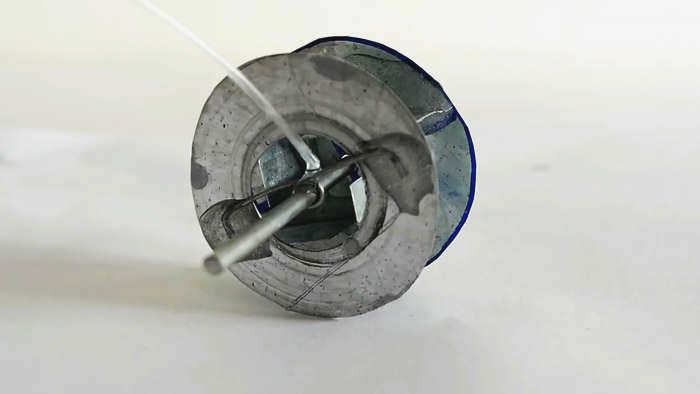

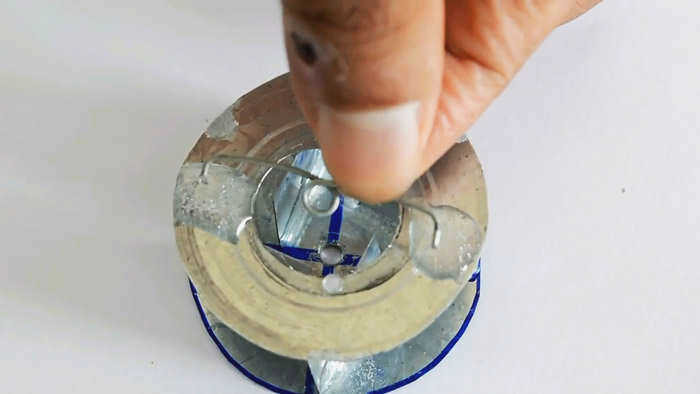

На выходе установите опорный элемент из проволоки. Ее следует согнуть в кольцо, на концах которого сделаны лапки для улучшения силы прижима. Приклейте их на место, следя за тем, чтобы они были выровнены.

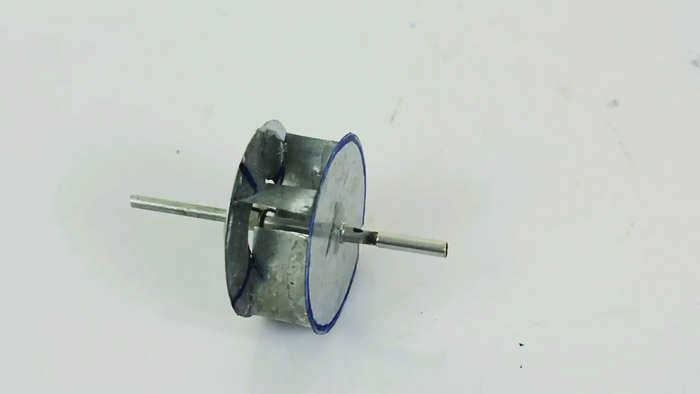

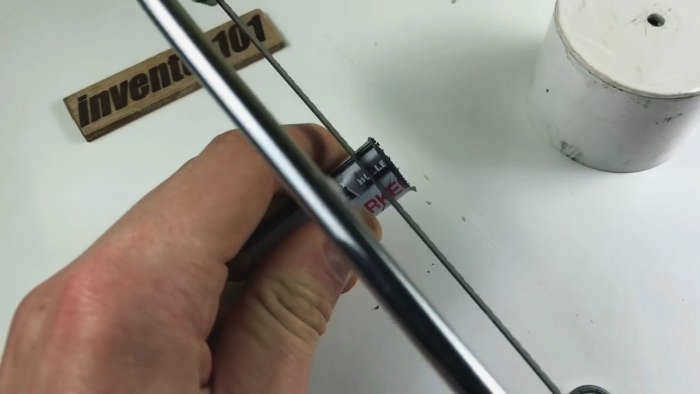

Вставьте металлический вал в отверстия в крыльчатке и приклейте его с обеих сторон.

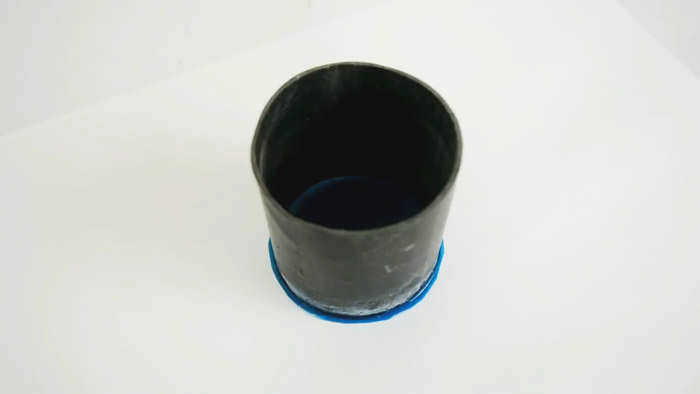

Изготовление корпуса насоса

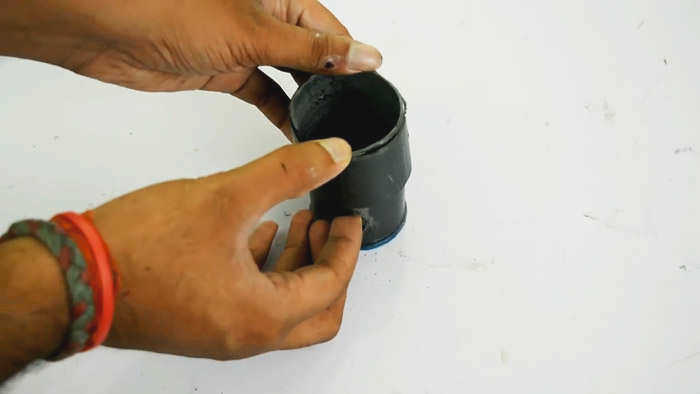

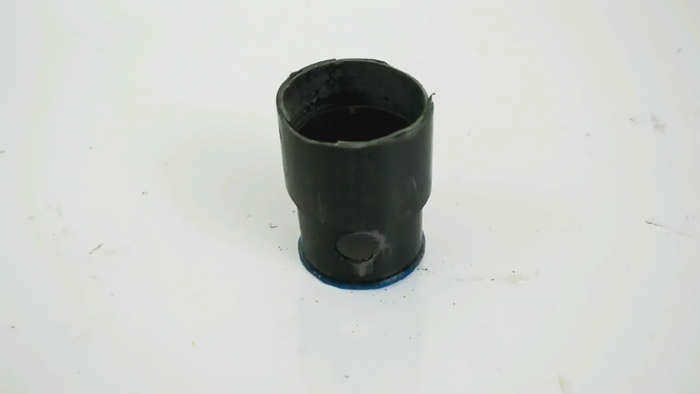

Отрежьте кусок пластиковой трубки размером с диаметр колеса и на расстоянии от трубы двигателя.
Приклейте его к пластиковому колесу, следя за тем, чтобы детали были перпендикулярны.

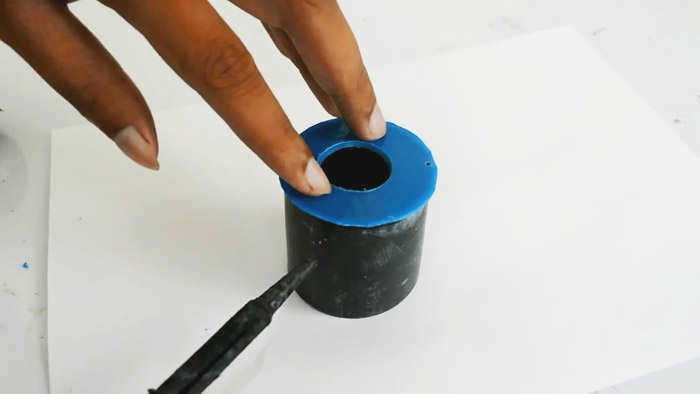

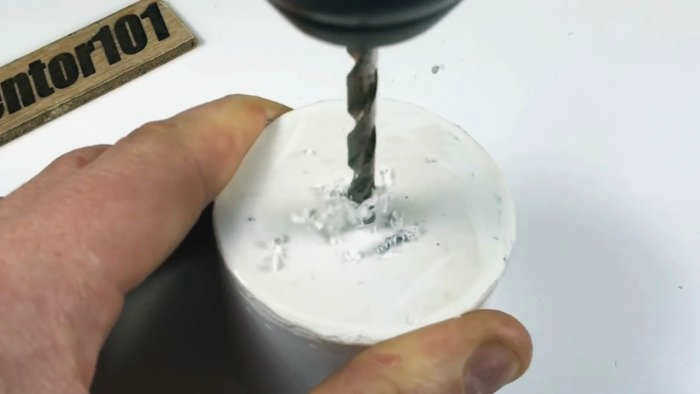

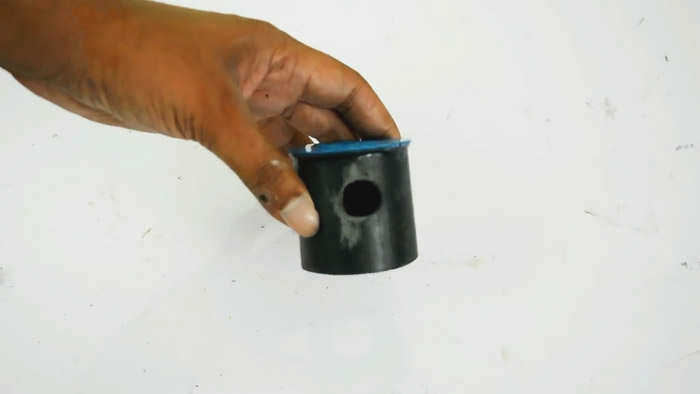

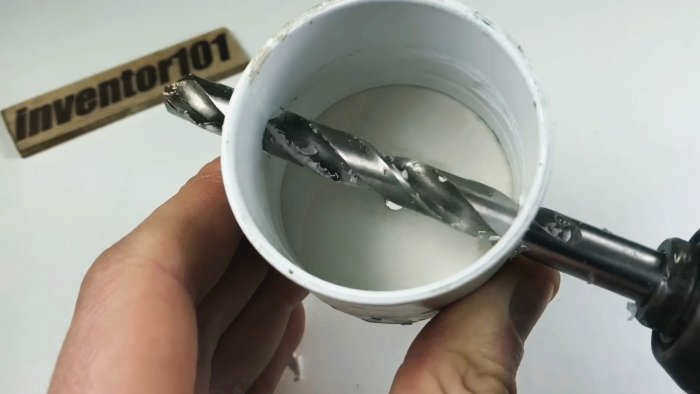

Сделайте отверстие с помощью перочинного сверла. Его диаметр должен совпадать с диаметром впускного отверстия на колесе насоса.
Сделайте отверстие на боковой стороне корпуса рабочего колеса, диаметр которого должен быть подобран в соответствии с размером колена. Для ускорения этого процесса можно использовать электрический паяльник.
Наденьте на корпус кусок пластиковой трубки длиной около 3-4 см. Диаметр отверстия должен соответствовать внешнему диаметру корпуса двигателя и должен входить с небольшим натягом.

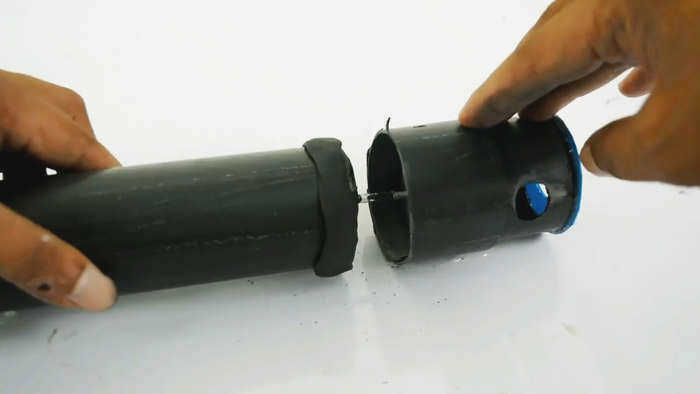

Вставьте ротор с двигателями в корпус, предварительно нанеся полосу холодной сварки по окружности трубки. Отрегулируйте положение деталей. В середине отверстия для впуска воды на корпусе должен быть такой же кронштейн для поддержки вала рабочего колеса, как и на насосном колесе. Во время вращения он должен поддерживаться в двух местах.

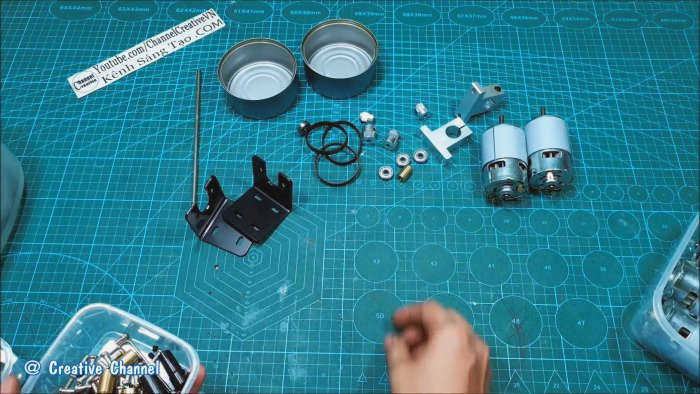

Основные материалы:
- 775 электродвигатели – 2 шт. – http://ali.pub/4kgmr3
- коробки – 2 шт;
- опоры двигателя – 2 шт;
- приводные ремни – 2 шт;
- шкивы – 4 шт;
- мини-подшипники – 3 шт;
- корпуса подшипников – 2 шт;
- стальные прутки – 8-10 мм; – прутки из нержавеющей стали – 3 шт;
- алюминиевые полосы различной толщины;
- алюминиевые трубы 20-32 мм.
Процесс изготовления насоса

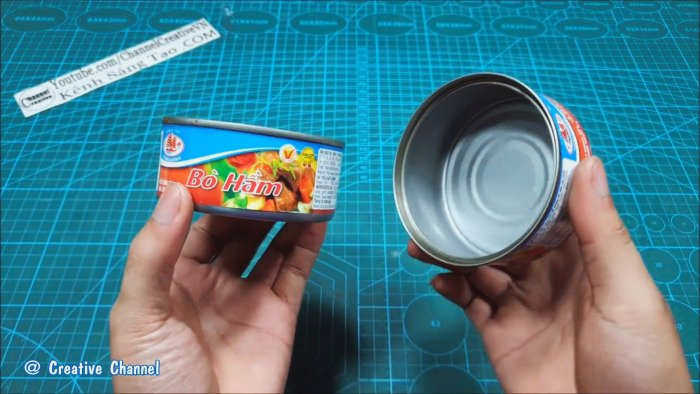

Для сборки червячного насоса подберите 2 банки с толстыми стенками.

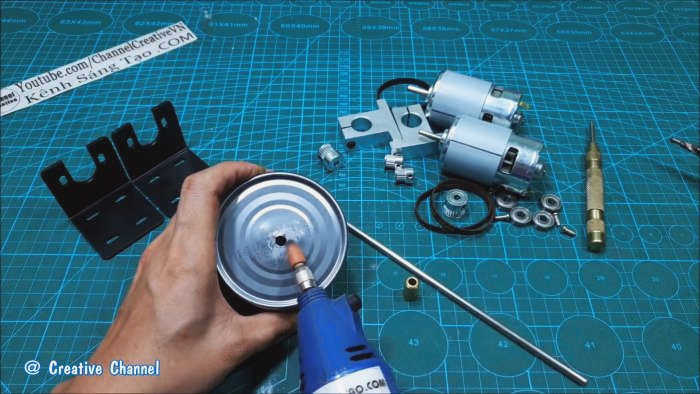

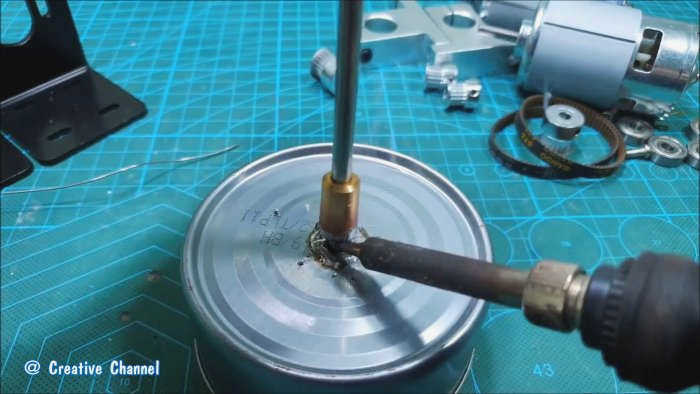

Одна из них имеет центральное отверстие в дне, к которому припаивается втулка.
Из алюминиевого листа вырезается круг диаметром чуть меньше, чем дно банки. В нем просверливается отверстие для имеющегося стержня.

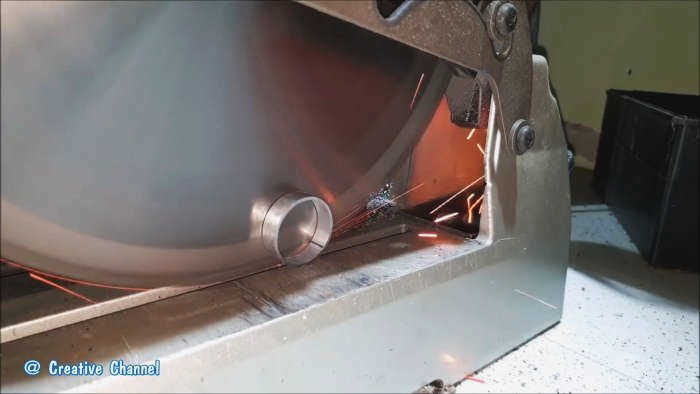

Затем из трубки шириной 8-12 мм вырезают 3 кольца. Их разрезают пополам. Важно, чтобы все половинки имели одинаковый вес.

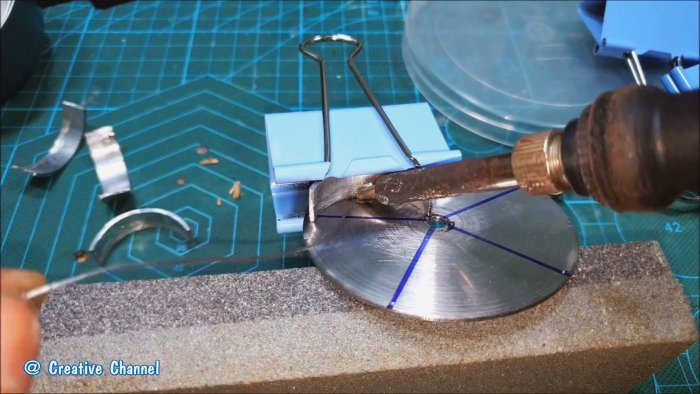

Вырезанный ранее диск очищается от заусенцев и делится на 5 секторов. К нему припаиваются полукольца в соответствии с разметкой. В результате получается ротор. Край стержня впаивается в его центр.

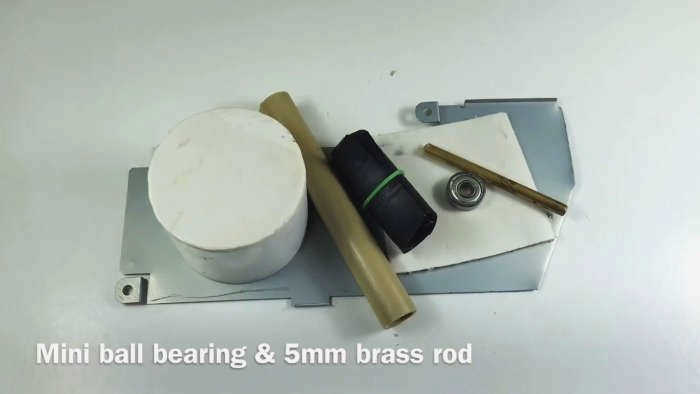

Материалы:
- 50 мм пластиковая канализационная труба;
- 1/2" пластиковая водопроводная труба;
- Внутренняя трубка от старой шины;
- Жестяная пластина или тонкий металлический лист;
- 5 мм ролик (кусок стержня);
- мини-подшипник с внутренним кольцом диаметром 5 мм.
Процесс создания насоса

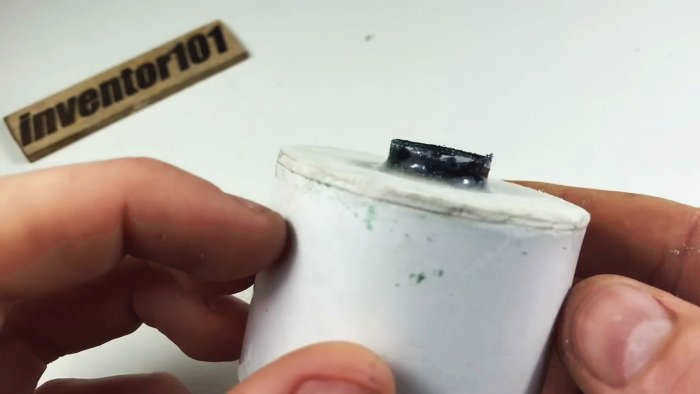

Корпус водяного насоса изготавливается из отрезка канализационной трубы диаметром 40 мм. Ее необходимо заглушить с одной стороны. Это можно сделать, разложив другой кусок трубы вдоль, выровняв его горячим воздушным пистолетом, вырезав из получившейся пластины заготовку и приклеив ее к заготовке. Затем в центре заготовки просверливается отверстие для вала.
К внешней стороне заготовки приклеивается кольцо, вырезанное из любой трубы с внутренним диаметром, соответствующим внешнему кольцу выбранного подшипника.

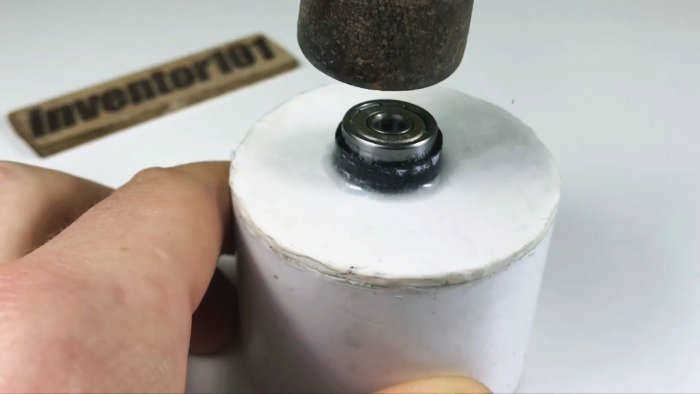

Подшипник запрессовывается в кольцо после застывания клея.

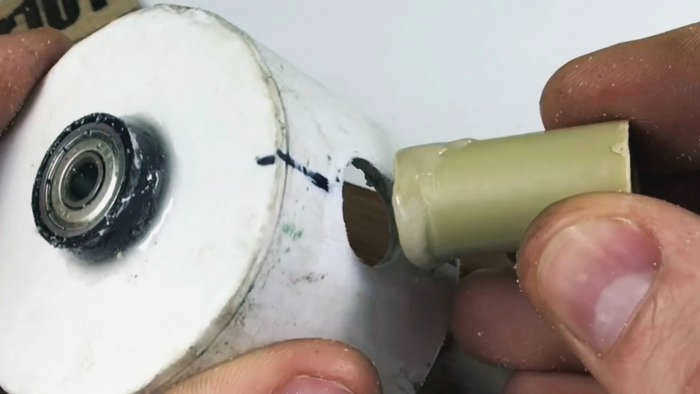

На боковой стороне корпуса посередине делаются 2 отверстия напротив друг друга.
В эти отверстия вставляется кусок трубы 1/2". Внешние соединения склеиваются эпоксидным клеем, так как эти компоненты в будущем будут подвергаться нагрузкам.
