Движение запорного элемента происходит параллельно, перпендикулярно оси или под углом, поэтому производители рекомендуют устанавливать одни устройства только на горизонтальных трубах, а другие – и на вертикальных.
Обратный клапан для насоса: конструкция, типы, функции и особенности установки
Установка насоса для обеспечения стабильной подачи воды в доме требует подключения дополнительных элементов. Обратный клапан для насоса – небольшое, но полезное устройство – должен быть установлен в водопроводной системе или на всасывающей трубе, опущенной в колодец.
Вы хотите самостоятельно оборудовать свою насосную систему обратным клапаном, но не знаете, как это правильно сделать и какой клапан подойдет?
Мы готовы вам помочь – в этом материале вы узнаете об устройстве, принципе работы и основных типах обратных клапанов. Мы также предоставляем пошаговую инструкцию по его установке.
Назначение и функции клапана
Обратный клапан, как и любое устройство в системе водоснабжения, устанавливается для защиты сети от любых изменений параметров потока. Проще говоря, для того, чтобы вода подавалась постоянно, без остановок и перебоев, в нужном объеме.
Более узкое назначение клапана – организовать движение воды в одном направлении и предотвратить обратный поток.

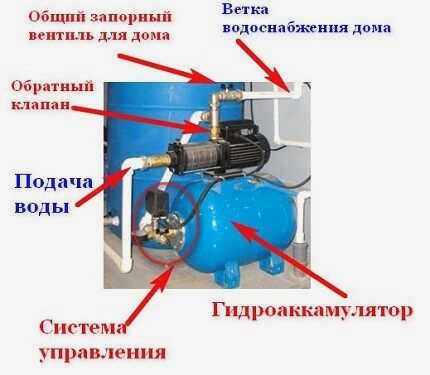

Производители насосных станций оснащают комплекты клапаном или, если этот компонент запорной арматуры отсутствует, настаивают на его обязательном приобретении.
Цель установки такого клапана на насосную станцию заключается в следующем
- стабилизирует давление и напор воды по мере ее вытекания из колодца или скважины;
- организует поток воды в нужном направлении – от источника к потребителю;
- Поддерживает постоянное наполнение системы водоснабжения;
- защищает оборудование от скачков давления, форс-мажорных ситуаций и незапланированного ремонта.
Принцип работы зависит от типа и конструкции клапана. Рассмотрим пример устройства, предназначенного для подключения к трубе.

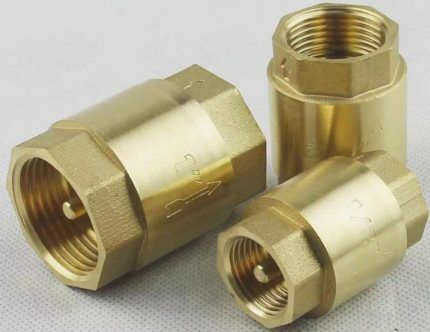

Самая простая модель для водопроводной сети, изготовленная из латуни и нержавеющей пружинной стали. Способ подключения – муфтовое соединение, резьба – внутренняя. Рассчитан на температуру до +110˚C
Основными компонентами обратного клапана являются две рабочие части: седло и упорный элемент. Пружина служит для возврата запорного элемента в исходное положение.
Принцип работы обратного клапана прост. Когда жидкость течет в прямом направлении, от источника к внутренней сети, головка клапана перемещается внутри корпуса, открывая зазор для воды. Если жидкость движется в обратном направлении, запорный элемент плотно прижимается к седлу и полностью перекрывает поток.
Типы и назначение обратных клапанов
Обратный клапан не очень большой, но без этой маленькой детали было бы невозможно поддерживать давление в системе водоснабжения. Он относится к категории трубопроводной арматуры, основная функция которой заключается в предотвращении обратного потока воды в трубах водопроводной системы.
Бытовое насосное оборудование не рассчитано на ненормальный поток воды.
Обратный клапан служит для того, чтобы вода текла только в одном направлении, полностью перекрывая ей путь в обратную сторону (+).
На рынке существуют модели насосных станций, в которые производитель встроил обратный клапан. Такие модели поставляются с всасывающим шлангом с установленным обратным клапаном. В большинстве случаев, однако, вам придется приобрести такую арматуру самостоятельно.

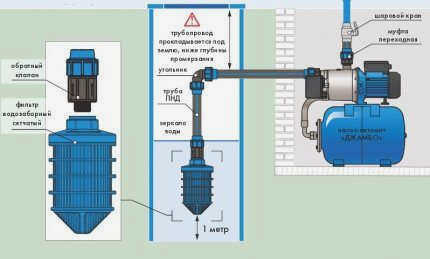

Эти обратные клапаны могут быть установлены во всасывающем трубопроводе или на входе в систему бытового водоснабжения сразу после насоса-аккумулятора давления или перед насосной станцией.
В зависимости от места установки в системе водоснабжения обратные клапаны делятся на:
- Нижние. Они предотвращают обратный поток воды, забираемой из источника при выключенном насосе. Они позволяют эксплуатировать агрегат без постоянного заполнения самого агрегата и всасывающего трубопровода перед запуском.
- Трубопроводные. К ним относятся осевые и оребренные варианты. Они предотвращают падение значения рабочего давления в системе.
Если на конце всасывающей трубы насосной станции нет обратного клапана, то после остановки насоса вода под действием силы тяжести потечет обратно. Это приведет к образованию воздушных замков в сети, и в условиях "сухого хода" уплотнения разрушатся. Как следствие, вода попадет в электронасос и приведет к его перегоранию.

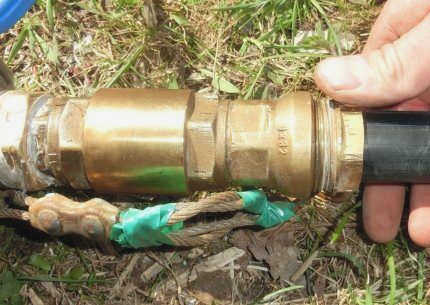

Обратный клапан с нижним расположением
Нижние обратные клапаны устанавливаются на входе в насосную сеть. Они используются в системах поверхностных насосов в качестве защиты от падения давления.
Назначение донного клапана – удерживать воду в системе и поддерживать уровень рабочего давления (+).
Донные обратные клапаны конструктивно делятся на:

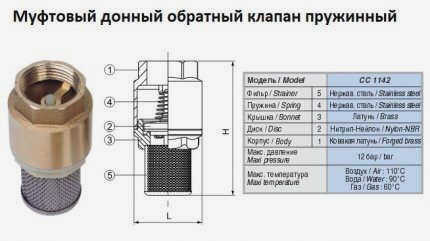

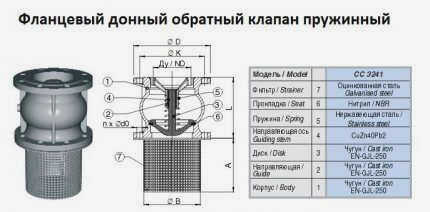

- Пружинные. Их рабочий запорный механизм состоит из пружины и диска, который под давлением воды перемещается, когда пружина сжимается, вдоль корпуса устройства и пропускает поток.

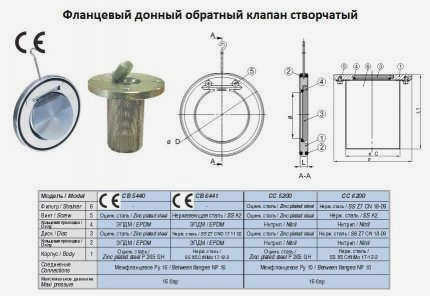

- Заслоночные клапаны. Основной корпус состоит из одной или двух поперечных заслонок, которые открываются под давлением перекачиваемой воды и возвращаются на свои места, когда давление прекращается.
Донные клапаны делятся на муфтовые и фланцевые в зависимости от способа их крепления к концу всасывающего шланга или трубы. Муфтовый тип чаще всего используется в сочетании с бытовыми насосными установками.
Под давлением воды пружина устройства сжимается, и закрепленный на ней запорный диск пропускает поток только в одном направлении.
Обратные клапаны с чашечным соединением проще в установке, но требуют периодического осмотра, особенно при использовании вибрационного насоса.
Основные типы обратных клапанов
Оптимальным клапаном для использования с насосами обычно является тот, который имеет наименьшие потери на трение. Потери на трение означают снижение напора воды, которое может быть вызвано влиянием вязкости в системе трубопроводов. В большинстве случаев монтажники рекомендуют компоненты, которые минимизируют трение в трубопроводе и поэтому не оказывают негативного влияния на напор.
Шаровые краны и задвижки – еще один популярный выбор. Шаровые или дисковые краны – это клапаны, основным компонентом которых является сферический диск с отверстием (обычно в центре). Они помогают контролировать силу напора, проходящего через насос. Они могут обеспечить идеальное перекрытие потока.

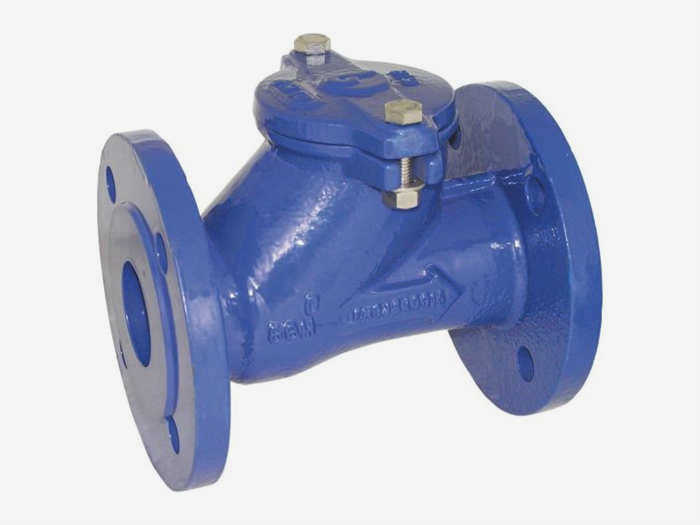

Чугунный шаровой клапан
Задвижки – это компоненты, механизм открытия которых основан на использовании защелки или клина, который поднимается или опускается для пропускания или закрытия потока воды. Они не рекомендуются для регулирования потока.
Задвижка фланцевого типа.
Другой тип – электромагнитные клапаны (электромеханические устройства, управляемые электрическим током через соленоид или катушку). Этот тип приспособлений может представлять опасность для работы и целостности насосов, изготовленных из пластика. Это связано с их высокой скоростью закрытия. Существует высокая вероятность того, что они могут вызвать гидравлический удар. Гидравлический удар – это скачок давления, возникающий при резкой остановке или резком изменении направления движения жидкости. Результатом может стать выход из строя задней части насоса в сборе. Рекомендация при использовании электромагнитного клапана: увеличьте время, необходимое для закрытия клапана. Это сведет к минимуму возможность возникновения гидроудара и, как следствие, повреждения оборудования.
Основные принципы установки

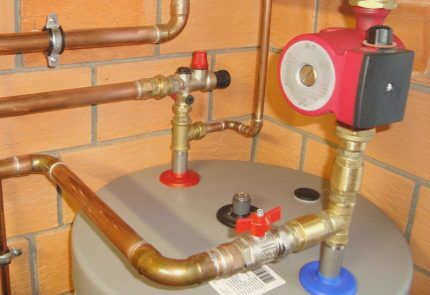

Обратные клапаны предотвращают движение воды в обратном направлении и помогают защитить оборудование и другие компоненты водопровода/отопления: трубы, насосы и компрессоры. Однако для обеспечения правильной работы компонентов важно убедиться, что они установлены правильно. Если установка была выполнена неправильно и некачественно, в системе могут образоваться протечки, угрожающие целостности всей системы.
Вариант установки

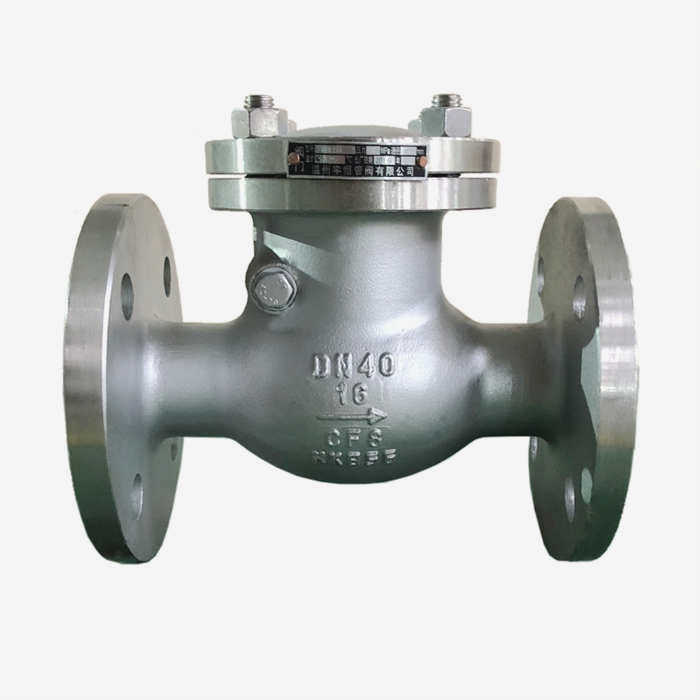

Поворотные клапаны, двухдисковые, пружинные клапаны покоя – регулируют поток жидкости, но имеют другой механизм этого регулирования. Поворотные клапаны работают благодаря наличию диска, который вращается внутрь/наружу относительно напора жидкости. Двухстворчатые клапаны работают за счет пружины, которая закрывает две "двери", останавливая поток. Пружинные клапаны осевого потока характеризуются сложной конструкцией диска и штока, кроме того, используются пружины сжатия для закрытия клапана до изменения направления потока. Последнее важно, поскольку такая конструкция, быстро закрываясь, снижает вероятность гидравлического удара – критической неисправности, которая может возникнуть, если насос внезапно отключится или клапан резко закроется.

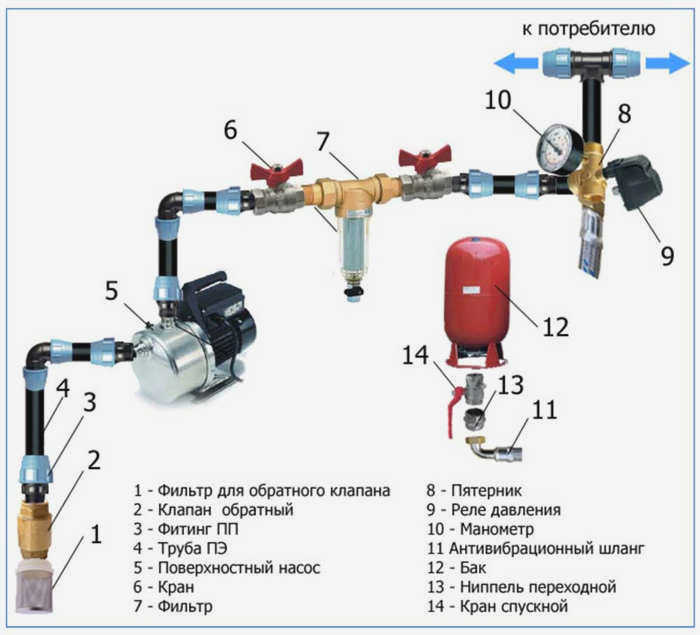

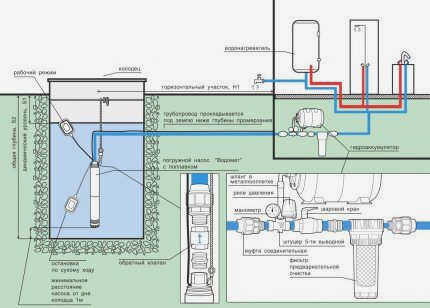

Схема насосной станции
Установка этой детали рекомендуется, если существует риск обратного потока жидкости, перемещаемой по трубопроводу, что может привести к повреждению системы. Иногда большие скопления конденсата могут стать причиной гидроударов. Установка обратных клапанов в трубах для сбора конденсата предотвращает аварии, автоматически предотвращая обратный поток.
Важно! Правильно выбранный и установленный обратный клапан защищает всю гидравлическую систему.
Где должен быть установлен обратный клапан: в скважине или перед насосной станцией?
Обратный клапан может быть установлен на самом входе всасывающей трубы или непосредственно перед насосной станцией.

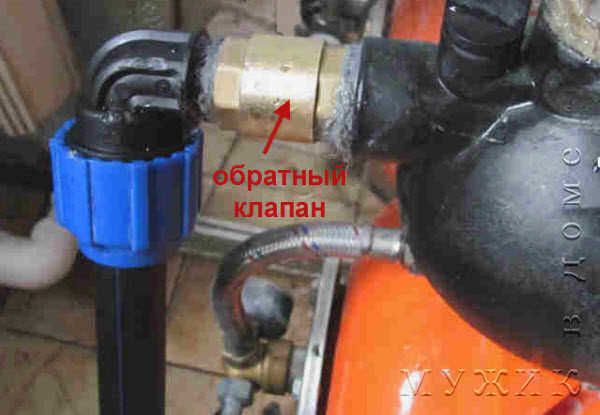

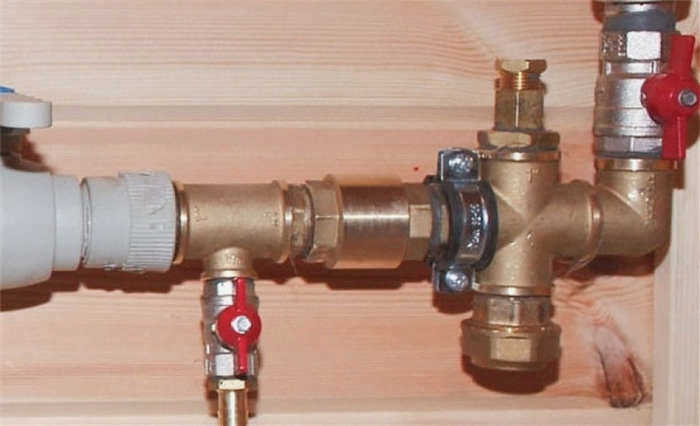

Установка обратного клапана на входе насосной станции
Установленный в системе обратный клапан предотвращает обратный поток воды в скважину или колодец при отключении насоса. Эта очень полезная функция обратного клапана необходима для организации потоков в системе отопления и водоснабжения: при всех последующих запусках насоса нет необходимости доливать воду во всю систему. Это не только облегчает работу насоса, но и обеспечивает практически мгновенную подачу воды потребителю. Выбор клапана должен основываться на диаметре трубы, в которой будет установлен обратный клапан. Обратите внимание, что обратный клапан создает дополнительное сопротивление потоку воды в системе, что может снизить давление насоса на 0,5 атм.
Как правильно установить обратный клапан?
Конструкция обратных клапанов, используемых в бытовых установках, с подпружиненной мембраной позволяет устанавливать клапан в любой ориентации в пространстве. Ведь обратный клапан должен работать правильно в любом случае, независимо от того, установлен ли он горизонтально, вертикально или как-то иначе. На самом деле, так и должно быть, и вы можете никогда не столкнуться с этой проблемой. Однако стоит проявить осторожность, потому что, как говорится, дьявол никогда не вредит…..
Пружина, установленная на обратном клапане, настолько слаба, что не может противостоять различным загрязнениям и отложениям. А они неизбежно образуются на стенках обратного клапана и мембране в процессе эксплуатации! Но если бы пружина обратного клапана была сильнее, не было бы смысла использовать обратный клапан, потому что тогда он будет с большим трудом пропускать воду в одном направлении и совсем не пропускать в другом.
Поэтому, если вы не мазохист и не хотите, чтобы сантехника создавала дополнительные проблемы и расходы в будущем, устанавливайте обратный клапан для воды стрелкой вверх, то есть строго вертикально. И чем точнее вы это сделаете, тем дольше обратный клапан прослужит без сбоев и нареканий.
