Предохранительный клапан бойлера: конструкция, функции и установка
Установка водонагревателя – это сложная операция, которая должна выполняться с соблюдением всех правил и норм монтажа. В привязку к водонагревателю обязательно входит группа безопасности, в которую входит предохранительный клапан для бойлера – небольшое, но функционально важное устройство.
В этой статье мы рассмотрим разновидности предохранительного клапана, его конструктивные особенности. Наконец, для того чтобы безупречно установить водонагреватель, необходимо разобраться в устройстве и принципе работы клапана.
Кроме того, мы дадим инструкции по обвязке котла и советы по установке предохранительного клапана, а также полезные рекомендации по выбору подходящего оборудования.
Виды предохранительных клапанов
Предохранительные клапаны часто путают с обратными клапанами, а иногда к ним просто применяют термин "обратный". На самом деле, это два совершенно разных устройства, хотя они имеют некоторые общие черты.
Обратный клапан отвечает за обеспечение потока среды только в одном направлении, в то время как задача предохранительного клапана – защитить трубопровод и подключенное к нему оборудование от повреждений, вызванных повышением давления в сети выше нормы.
Это объясняется тем, что вторая важная функция предохранительного устройства заключается в создании барьера, препятствующего движению среды в обратном направлении.

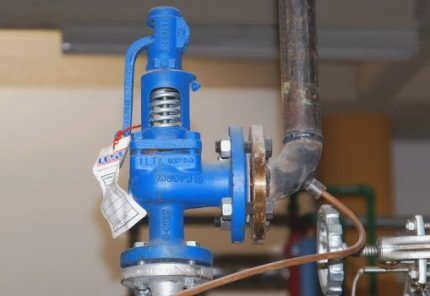

Механизмы промышленного типа отличаются от более простых и компактных устройств, используемых в быту. Так выглядит пружинный клапан на промышленном трубопроводе
Существует несколько типов запорных механизмов, которые защищают сложное техническое оборудование от скачков давления. К ним относятся пружинные, магнитно-пружинные, рычажные и рычажные устройства.
Выбор того или иного типа зависит от назначения трубопровода и характеристик движущейся по нему среды: воды, масла, горячего пара, агрессивных химических растворов.
Существует один тип арматуры, предназначенный для установки на электрокотле – пружинные клапаны. Они могут отличаться по внешнему виду, но их внутреннее наполнение выглядит одинаково.
Как он работает
Предохранительный клапан для водонагревателя правильнее было бы назвать системой клапанов, так как в устройстве их два.

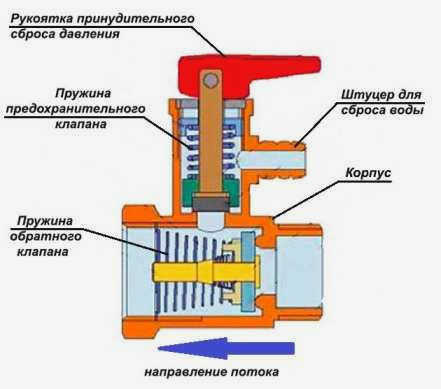

Они размещены в латунном или никелированном корпусе, имеющем форму перевернутой буквы "Т" (см. фото). В нижней части корпуса находится обратный клапан, который предотвращает вытекание воды из водонагревателя при падении давления в системе. Перпендикулярная ветвь имеет другой клапан, который позволяет некоторому количеству воды слиться через соединение, если давление превышено.
Механизм работы следующий:
- Пока давление в бойлере ниже, чем в водопроводе (при заполнении или при открытом кране), тарелка обратного клапана отталкивается от текущей воды. Когда давление выравнивается, пружина прижимает пластину к выступам корпуса, перекрывая поток воды.
- При включенном отоплении температура воды постепенно повышается, а вместе с ней повышается и давление. До тех пор, пока оно не превышает пороговый уровень, ничего не происходит.
- Когда пороговый уровень достигнут, давление сжимает пружину предохранительного клапана и открывает выход на соединение. Часть воды из бойлера вытекает через соединение. Когда давление падает до нормального уровня, пружина закрывает проход, и вода перестает вытекать.
Из принципа действия ясно, что вода будет капать из соединения постоянно. Это происходит, когда вода нагревается и давление в водопроводе падает. Если вы периодически видите воду на соединении, значит, все работает правильно. Однако жидкость необходимо слить. Для этого на патрубок надевается труба подходящего диаметра, которую необходимо закрепить хомутом. Нормальное рабочее давление котла составляет от 6 до 10 бар. Без механической фиксации трубу разорвет за короткое время, поэтому выберите хомут хорошего качества и хорошо затяните его. Подтяните шланг к ближайшему сливу.
Типы и разновидности

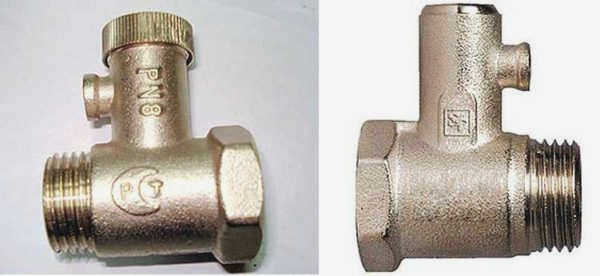

Если говорить об обычных предохранительных клапанах для водонагревателя, то выглядят они практически одинаково, отличаются только нюансами. Но именно эти мелкие детали отвечают за удобство и безопасность эксплуатации.

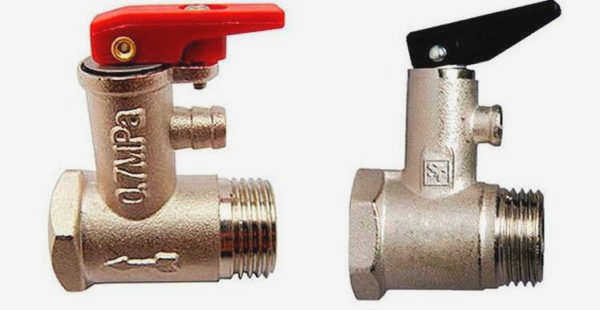

На рисунке выше изображены два предохранительных клапана со спусковыми рычагами. Они необходимы для периодической проверки работоспособности. Флажок рычага поднимается вверх. Он натягивает пружину, освобождая пусковой механизм воды. Эту проверку следует проводить примерно раз в месяц. Вы также можете опорожнить бак бойлера – поднимите флажок и подождите, пока все стечет.
Особенности конструкции

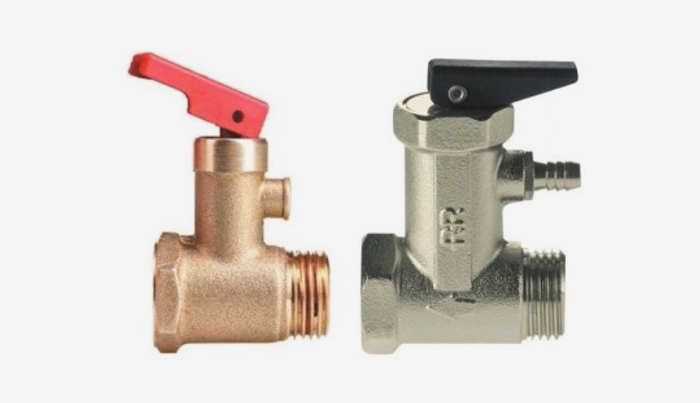

Разница в представленных моделях заключается в том, что у модели, изображенной слева, рычаг фиксируется винтом. Это исключает возможность случайно открыть его и выпустить воду полностью.
Еще два отличия бросаются в глаза. На корпусе есть стрелка, указывающая направление потока воды, и надпись, указывающая давление, на которое рассчитан прибор. Казалось бы, незначительные детали. Но если с направлением движения воды можно разобраться (посмотрите, в какую сторону вращается тарельчатый клапан), то судить сложнее. Как отличить, скажем, 6 бар или 10 бар? Только путем тестирования. Как продавец различает их? Он не различает. По коробкам. А что если он положит его не в ту коробку? В общем, лучше не брать вентиль без маркировки на корпусе. Обычно это самые дешевые из китайских образцов, но разница в цене не настолько велика, чтобы стоило рисковать.
Также обратите внимание на форму выхода воды. Тот, что слева, длинный и имеет нелинейную форму. В него легко помещается шланг, а длины достаточно, чтобы разместить зажим. Форма патрубка на правой модели отличается, так как он расширяется к концу, но, что более важно, он короткий. Вы можете натянуть на нее шланг, но зажим вызывает сомнения. Возможно, его придется затянуть проволокой…..
Где и как установить обратный клапан на водонагревателе
Обратный клапан может поставляться вместе с бойлером. Однако это зависит от производителя. Популярные фирмы считают хорошим решением снабдить потребителя необходимым монтажным комплектом, вплоть до фитингов.
Если титан поставляется без водоуловителя или если водоуловитель нуждается в замене, купите устройство самостоятельно. Его стоимость невелика и составляет от 250 до 400 рублей.
Резьбовая часть соединений не является проблемой. Большинство гидроклапанов рассчитаны на резьбу с шагом ½ дюйма. Однако величина давления может значительно отличаться. Чтобы узнать необходимый параметр, стоит заглянуть в инструкцию к котлу.
Если вы приобретете сифон с меньшим значением давления, он будет регулярно капать с разной скоростью. Если же сифон имеет более высокое значение, то при перегреве бойлера он не будет работать. Это может привести к растрескиванию корпуса или протеканию.

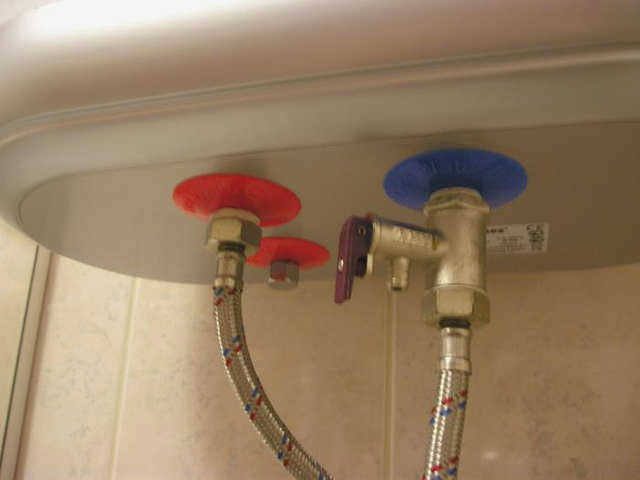

Расположение предохранительного клапана на бойлере
Замена предохранительного клапана на водонагревателе
Перед установкой предохранительного клапана необходимо отключить электропитание водонагревателя и слить воду. Для работы потребуется:
- обратный клапан;
- разводной ключ (2 штуки);
- резиновая лента/упаковка;
- сухая ветошь.
Процесс довольно прост. Необходимо перекрыть воду. Затем с помощью одного гаечного ключа удерживайте корпус заслонки, а другим отсоедините шланг от водозаборного отверстия. Когда шланг отсоединен, открутите устройство от бойлера. Очистите резьбовое соединение на входном титановом патрубке от старого герметика или уплотнительной ленты.
Нанесите несколько новых слоев уплотнительной ленты или герметика на впускной патрубок и прикрутите новый сифон. Затем слегка затяните соединение разводным ключом. Затем нанесите несколько слоев уплотнительной ленты или пеньки на седло клапана. Затем закрутите гайку соединения водопроводного шланга. Откройте краны и проверьте соединения на герметичность. Теперь установка завершена.
Если вода вытекает из сливного отверстия, не беспокойтесь, это нормальное явление. Обратный клапан работает и выполняет свою прямую функцию. К выходу можно подсоединить тонкий прозрачный шланг и направить его в дренаж или канализацию.
Некоторые владельцы водонагревателей стараются спрятать обратный клапан от посторонних глаз. Для этого они могут разместить его на значительном расстоянии от бойлера. Удаленное размещение сифона не запрещено, но в этом случае в этом промежутке нельзя устанавливать запорные устройства или краны. Кроме того, длинная вертикальная труба может создавать дополнительное давление, вызывая регулярные застойные протечки.
Допустимое расстояние между титаном и сифоном не должно превышать двух метров. Превышение регламентированного расстояния приведет к отказу предохранительного устройства.
В случае регулярных перепадов давления в водопроводной сети перед обратным клапаном рекомендуется установить редукционный клапан давления воды.
Советы для успешной установки обратного клапана на бойлер
- Не устанавливайте клапан между клапаном и котлом.
- Гибкая сливная труба должна быть направлена в сторону слива.
- Шаровой клапан устанавливается для более быстрого слива жидкости.
- Важно установить предохранительный клапан и не путать его с обычным обратным клапаном.
Типы клапанов
Другие типы клапанов
Существует три типа предохранительного клапана:
- Предохранитель на бойлере до 50 литров – это стандартный одноразовый клапан. Его нельзя демонтировать, и он имеет очень короткий срок службы.
- Клапаны до 200 литров более серьезны. В них есть два механизма с разными функциями и дополнительная насадка для подключения к сливу.

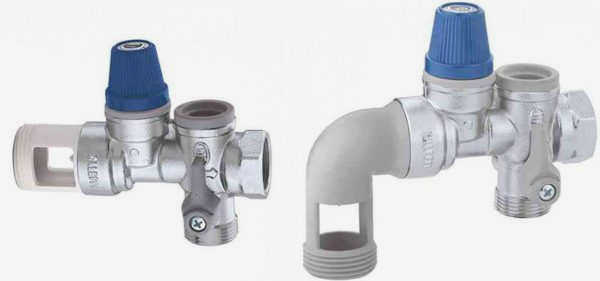

- Заглушка для бойлеров более 200 литров – серьезное устройство. Она состоит из редукционного клапана, дренажного устройства и нескольких переходников. Этот тип предохранительного устройства должен устанавливаться в промышленности.
Конструкция редукционного клапана
Конструкция предохранительного клапана для водонагревателя проста. Он состоит из двух пружинных механизмов в едином металлическом корпусе.
Используемый металл не так важен. Лучше выбрать латунь, которая имеет более длительный срок службы и более высокое качество. Пружины внутри изготовлены из хромированной стали.
Типы предохранительных клапанов
Часто пользователи путают предохранительный клапан с обратным клапаном. Хотя их назначение различно. Предохранительный клапан защищает другие детали от разрыва. Он также образует барьер для возврата жидкости.
Существует несколько их типов:
- пружинный;
- магнитно-пружинный;
- рычажный;
- Рычажные.
В котлах используются только пружинные клапаны. Они могут выглядеть по-разному, но внутри имеют одинаковое наполнение.
