Как сделать кузницу на газе своими руками: советы + чертежи в помощь домашнему мастеру

Оборудование для термообработки металла – дорогое удовольствие. Не каждый начинающий мастер готов выложить солидную сумму денег на его приобретение. Однако существуют технологии, по которым газовая кузница своими руками может быть построена без особого труда и затрат.

В этой статье вы найдете подробное описание сборки главного атрибута кузницы. Мы расскажем вам, как работает кузница и ее компоненты. Мы расскажем, как добиться необходимой температуры для плавки и ковки полуфабрикатов.

Для самоучек мы хотим познакомить вас с некоторыми проверенными методами ковки. Вы узнаете, какие материалы, готовое оборудование и инструменты необходимы для создания кузницы. Получите представление о сложном процессе и ценные советы.

Принцип работы и конструкция

Кузница нужна для ряда операций, которые подготавливают металл к дальнейшей обработке. Заготовку нагревают в печи, чтобы придать ей задуманную форму. С ее помощью создаются популярные сегодня кованые украшения, предметы быта, посуда, мебель и т.д.

Горн используется во всех областях термообработки. Он может быть очень маленьким и устанавливаться на столе или стационарным, напоминающим традиционную кирпичную печь. Независимо от размера, все модели работают по одному и тому же принципу.

Фотогалерея
Фото из

Кузнечная печь, установленная в гараже или подобном подсобном помещении, достигает температуры 1100-1200 градусов для нагрева, плавки и ковки металлов, цементации, литья изделий из стекла.

Кузнечные печи могут быть стационарными или переносными. Существуют отдельно стоящие модели для ковки крупных предметов и настольные модели для изготовления оригинальных украшений

В упрощенном варианте кузницу можно представить в виде металлического сосуда, в который необходимо подавать топливо и воздух для поддержания процесса горения

Предлагаемые промышленностью кузнечные печи нельзя назвать дешевым оборудованием. Однако из этой ситуации есть выход. Их можно изготовить своими руками

Оборудование для частной кузницы

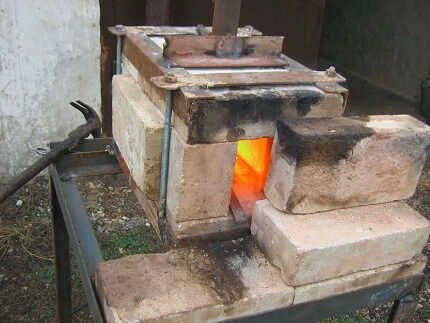

Настольный вариант самодельной кузнечной печи
Упрощенный вариант кузницы
Заводской кузнечный станок

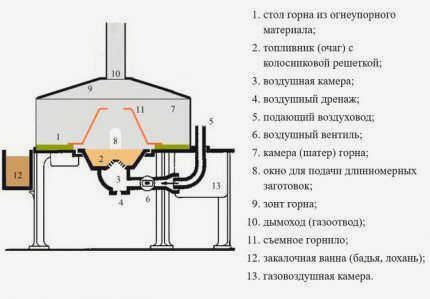

Как работает кузница?

Чтобы подготовить металл к последующей ковке, его необходимо нагреть и буквально "размягчить" в температурных условиях до 1100-1200ºС. Эти условия достигаются благодаря специальной конструкции, которая обеспечивает подачу топлива и кислорода в зону горения в нужных для процесса пропорциях.

Внутри кузницы на газообразном или твердом топливе происходит характерная химическая реакция: перерабатывается углеводород. Углерод, образующийся при сгорании как газообразных, так и твердых углеводородов, захватывает и присваивает кислород из нагретого металла. В результате получается сталь без окисляющих примесей.

Печная камера

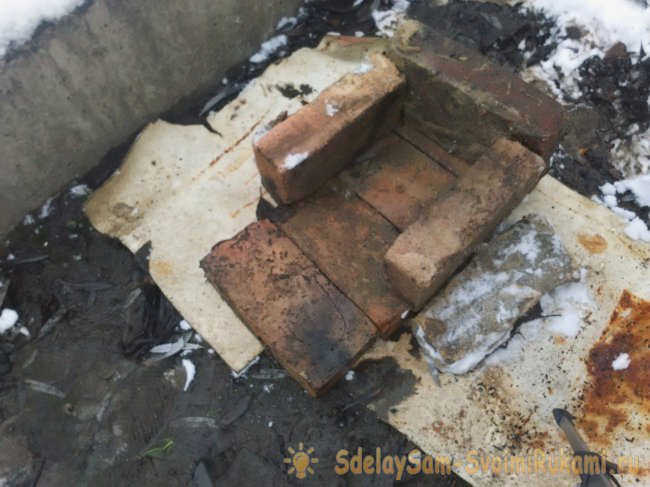

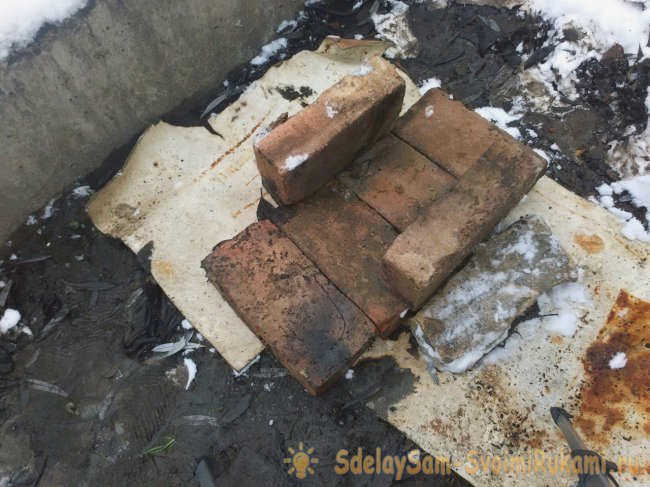

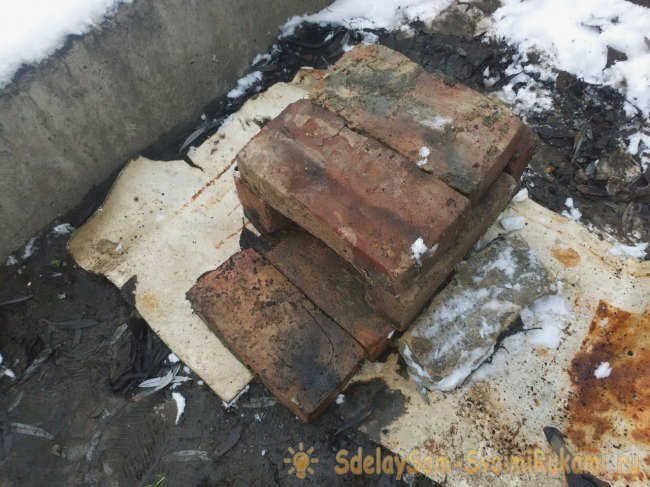

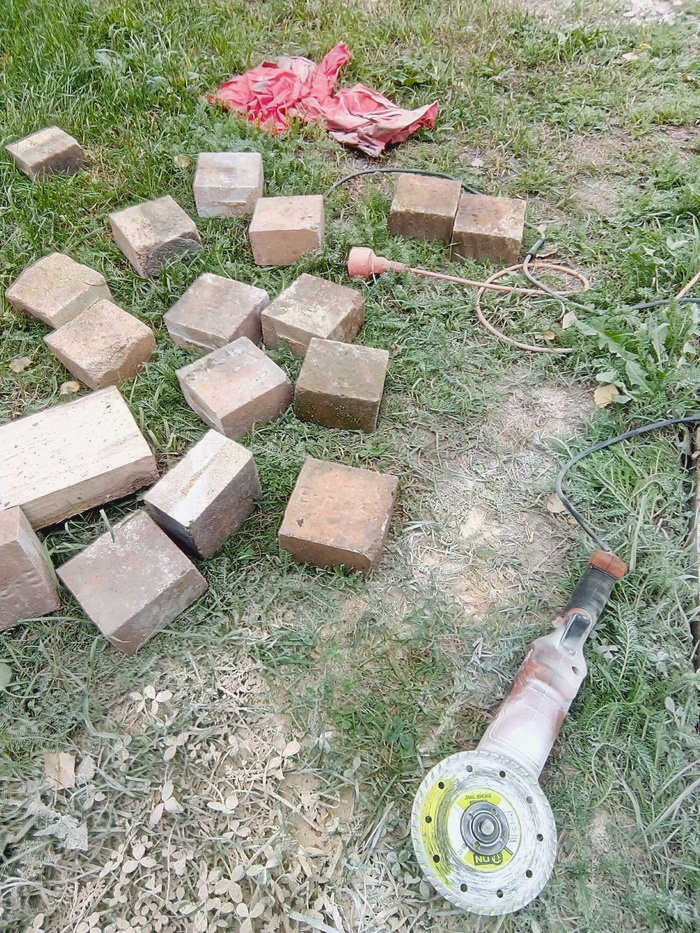

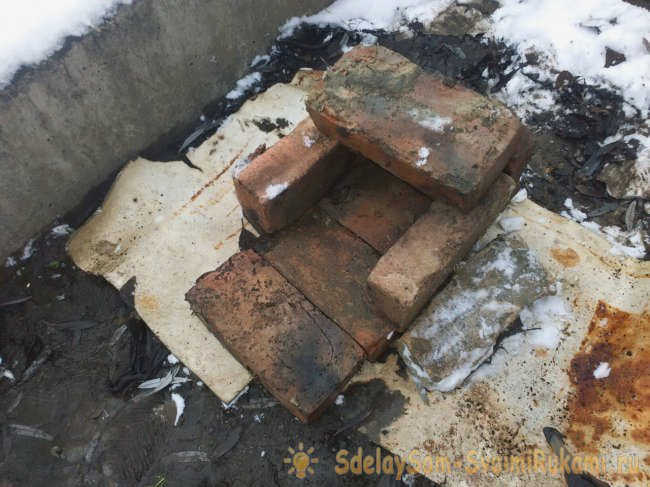

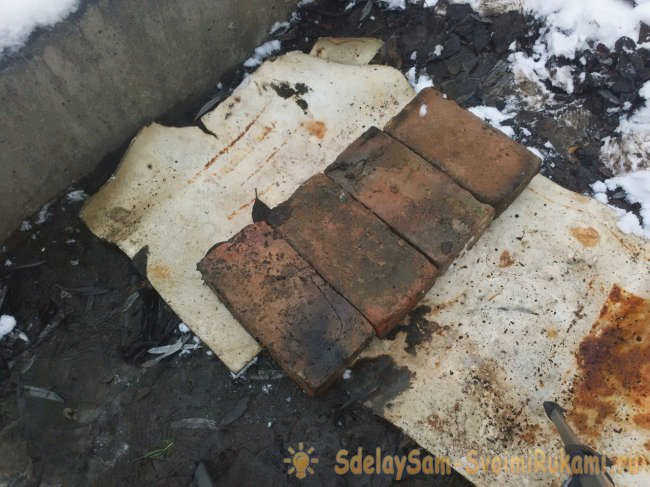

Сначала давайте посмотрим, как будет выглядеть печь. Я обозначил все кирпичи так, как они будут выглядеть в готовой печи.
Дутье будет боковым. Кислород будет вдуваться в печную камеру через железную трубку. С одной стороны она должна быть запилена под углом 45 градусов, хотя я этого не сделал. Она также вставляется в камеру под углом. На фотографиях показано, как делать кирпичи вместе с глиной.

Давайте подготовим глину.

Я подготовил глину в девятилитровом ведре. Смешайте глину и песок в соотношении 1:1. Затем добавьте чистую воду. Замесите глину до следующего состояния. Сформируйте небольшой шарик, положите его на одну руку и начинайте сжимать другой рукой. При сдавливании наполовину должны появиться трещины. Консистенция должна напоминать…. Что угодно.
Затем щедро смажьте все швы между кирпичами, внутри и снаружи, глиной. Это позволит надолго сохранить тепло в камере. Затем следует хорошо замазать глиной стыки между железной трубой и кирпичами. Кирпич, служащий задней стенкой, можно оставить незакрепленным. Таким образом, его можно будет отодвинуть и работать с длинными кусками. Из верхних кирпичей я закрепил глиной только самый крайний. Таким образом, очаг можно использовать как в открытом, так и в закрытом виде.
Трубу также можно усовершенствовать для регулирования подачи воздуха. Ее можно распилить посередине и нарезать резьбу с обеих сторон. Теперь в ту часть, которая находится в горшке, вкрутите сантехнический тройник с таким краном:

Несколько слов о самой подаче воздуха

Конечно, что-то должно поставлять в эту трубу вкусный кислород, который будет раскалять угли в камере до адских температур. Можно использовать кузнечный мех. Такие, какие наши предки использовали в кузницах. Однако это не самое лучшее решение, для получения нужной температуры требуется как минимум несколько мехов, и вам понадобится помощник, чтобы неустанно нажимать на мехи.
Гораздо более продуктивным является использование электрических воздуходувок. Например, турбина для надувания матрасов. Я использовал старый советский пылесос. Можно было даже скрутить шланг от входа к выходу, но он сломался. Пришлось примотать скотчем мешок с той стороны, откуда выдувается воздух.

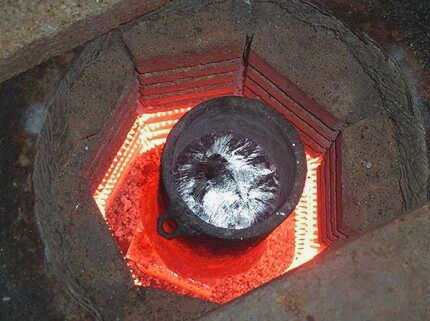

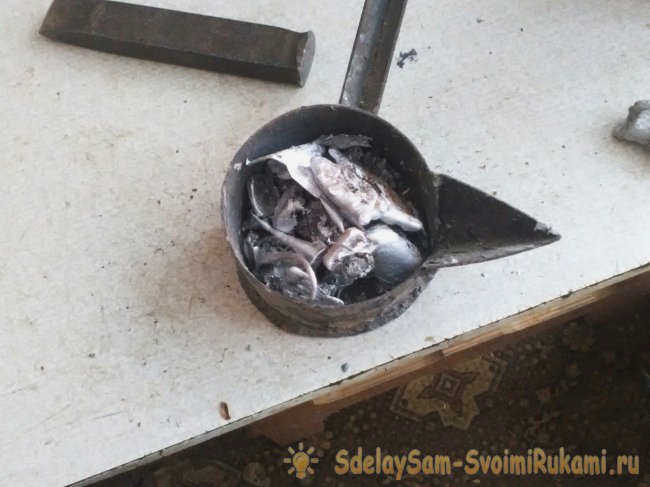

Я использовал его для ковки и литья. Он плавит алюминий и другие цветные металлы за считанные секунды. Я успешно отлил несколько деталей, используя формы из пенопласта в песчаных и глиняных формах. Расплавленные алюминиевые банки в специальном тигле. Затем расплавленный металл заливается в песчаные и гипсовые формы.

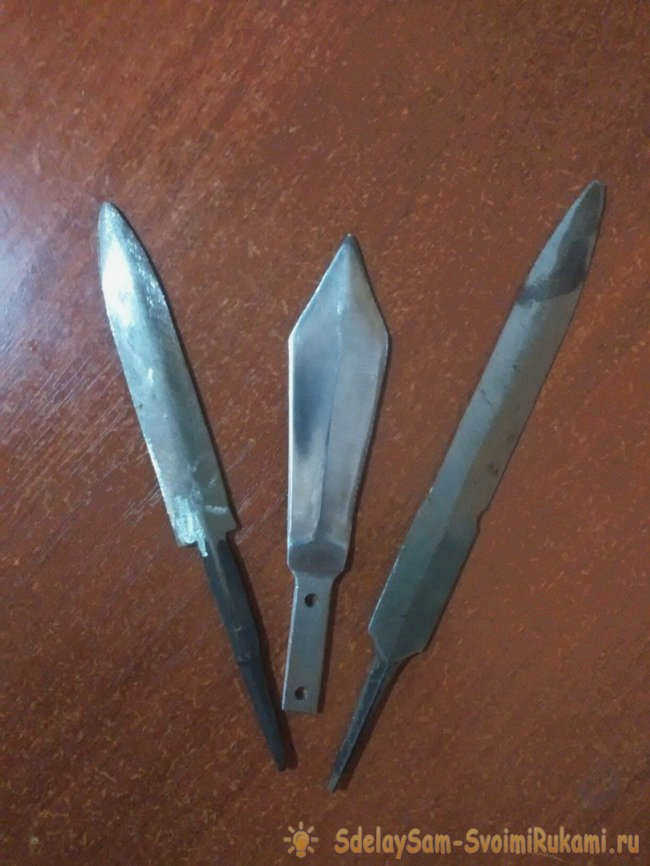

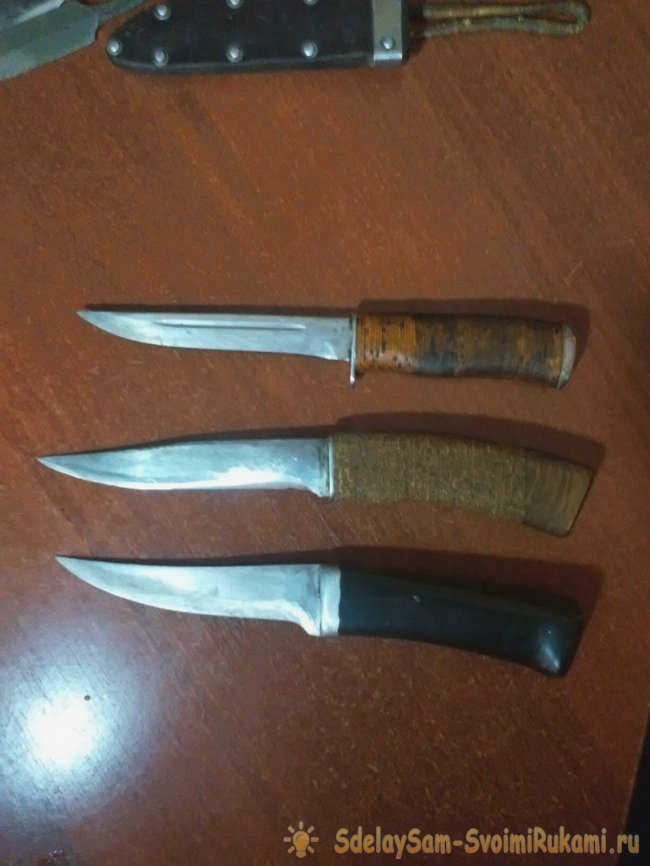

Это хорошо подходит для ковки ножей или небольших металлических предметов. Изготовление ножей из напильников – тема моей следующей статьи.

На одной из фотографий изображена нагретая кузница, но цветопередача не верна. Из-за яркого солнца температуру заготовки невозможно определить по цвету. Поэтому кузницы были полутемными. Вот видео, демонстрирующее работающую кузницу.
Мощная газовая горелка из водопроводной трубы

нагрев стальной заготовки с целью ее дальнейшей ковки или закалки;
прогрев металла перед электросваркой;
ремонт мягкой битумной кровли или паяльные работы.

В этом обзоре мы расскажем, как сделать своими руками мощную пропановую горелку, которая позволяет добиться высоких температур благодаря смешиванию газа и сжатого воздуха.

Самодельная горелка подключается к любому газовому (пропановому) баллону через регулятор. Она имеет складную конструкцию для легкой очистки и ручку для удобной работы.

Основные шаги

Прежде всего, в трубе длиной 40 см и диаметром около 20-24 мм необходимо просверлить отверстие под небольшим углом, затем вставить и приварить кусок трубы длиной 10 см и диаметром 12 мм.

Другой кусок стальной трубы должен быть приварен под прямым углом к стороне, которая будет использоваться в качестве ручки.

Затем две шайбы зажимаются в тисках – в них необходимо просверлить отверстия по всему периметру.

Одна шайба приваривается к 9-сантиметровому куску трубки диаметром 20 мм, а другая – к 7-сантиметровому куску трубки диаметром 57 мм.

Приварите однодюймовую трубку и шайбу к 20-22 см отрезку трубки диаметром 50 мм, затем установите второй отрезок трубки с шайбой и стопорным болтом сверху. На последнем этапе установите резьбовые части (фитинги) на водопроводные трубы, и газовая горелка готова к использованию.

Инжекционная газовая горелка из медной трубки и медного сопла

отрезок стальной трубы;
полоса металла;
кусок дюбеля;
гайки и шайбы;
стандартный фитинг;
медная насадка.

Первое, что делает автор, – отрезает кусок дюбеля нужной длины.

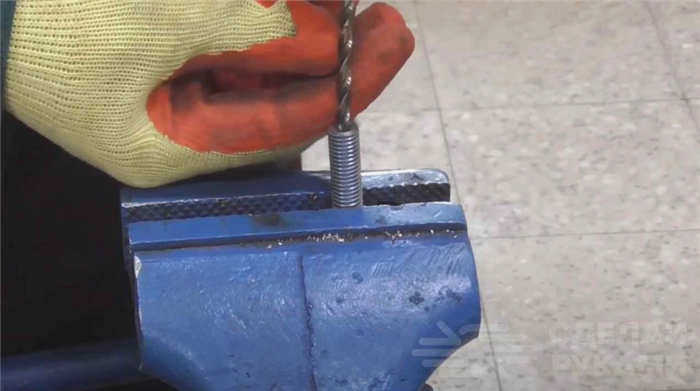

Зажмите дюбель в тисках и просверлите узкое отверстие до конца. Нарежьте резьбу.

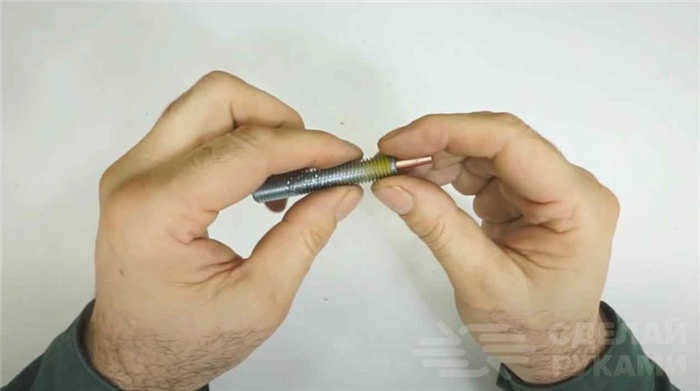

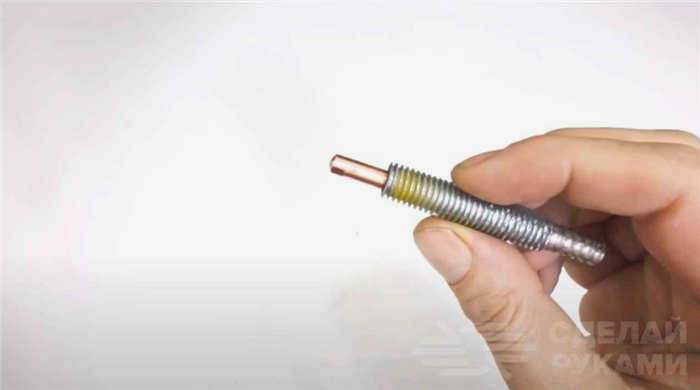

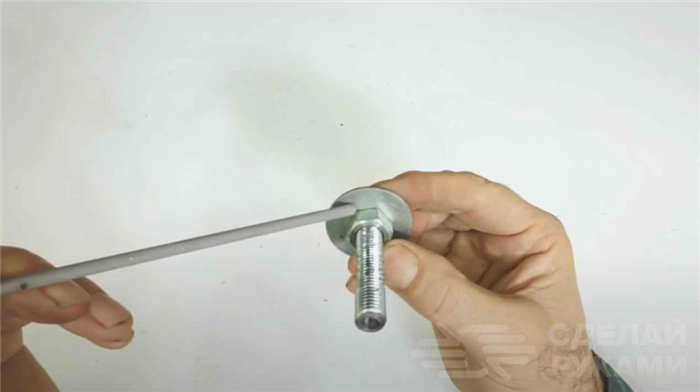

Вкрутите насадку в просверленное отверстие в шпильке и подсоедините шланг с другой стороны. Накрутите гайку на шпильку и приварите к ней шайбу.

Основные этапы работы

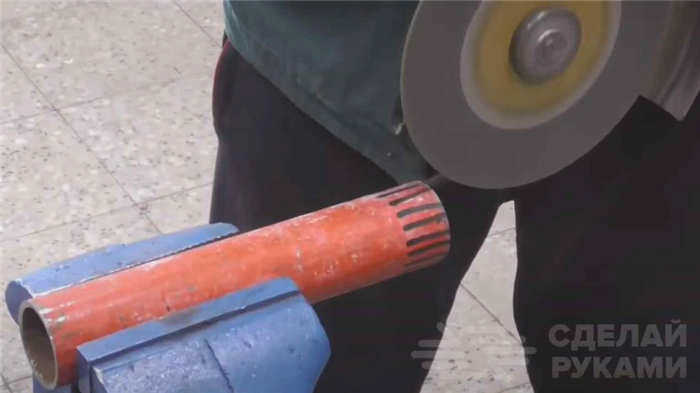

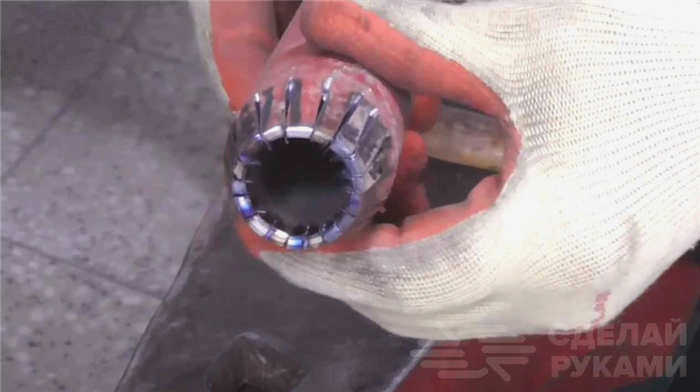

Следующий шаг – отрезать кусок круглой трубы. Используя угловую шлифовальную машину, сделайте небольшие продольные надрезы с одной стороны. Затем обстукиваем конец трубы молотком и привариваем.
