Чаще всего используется при изготовлении мебели (мягкой, корпусной, из массива дерева). Другое название – "коробка". Шпильки нарезаются электролобзиком или мелкозубчатой пилой. Все детали замка тщательно шлифуются, а затем склеиваются. Углы должны быть полностью зачищены, чтобы обеспечить идеальное прилегание.
Конструкционная древесина – методы соединения
Рынок строительных материалов расширяется за счет новых пластиковых и цементных материалов, а также сборных металлических элементов. Несмотря на тенденции рынка, древесина остается надежным и проверенным отделочным и строительным материалом. Конструкционная древесина – это натуральный, экологически чистый материал, который легко обрабатывается, выдерживает большие нагрузки и сохраняет свои свойства в любых климатических условиях. Древесина обладает высокой теплоемкостью; летом стены деревянных домов поглощают избыточное тепло, зимой стены строения промерзают.

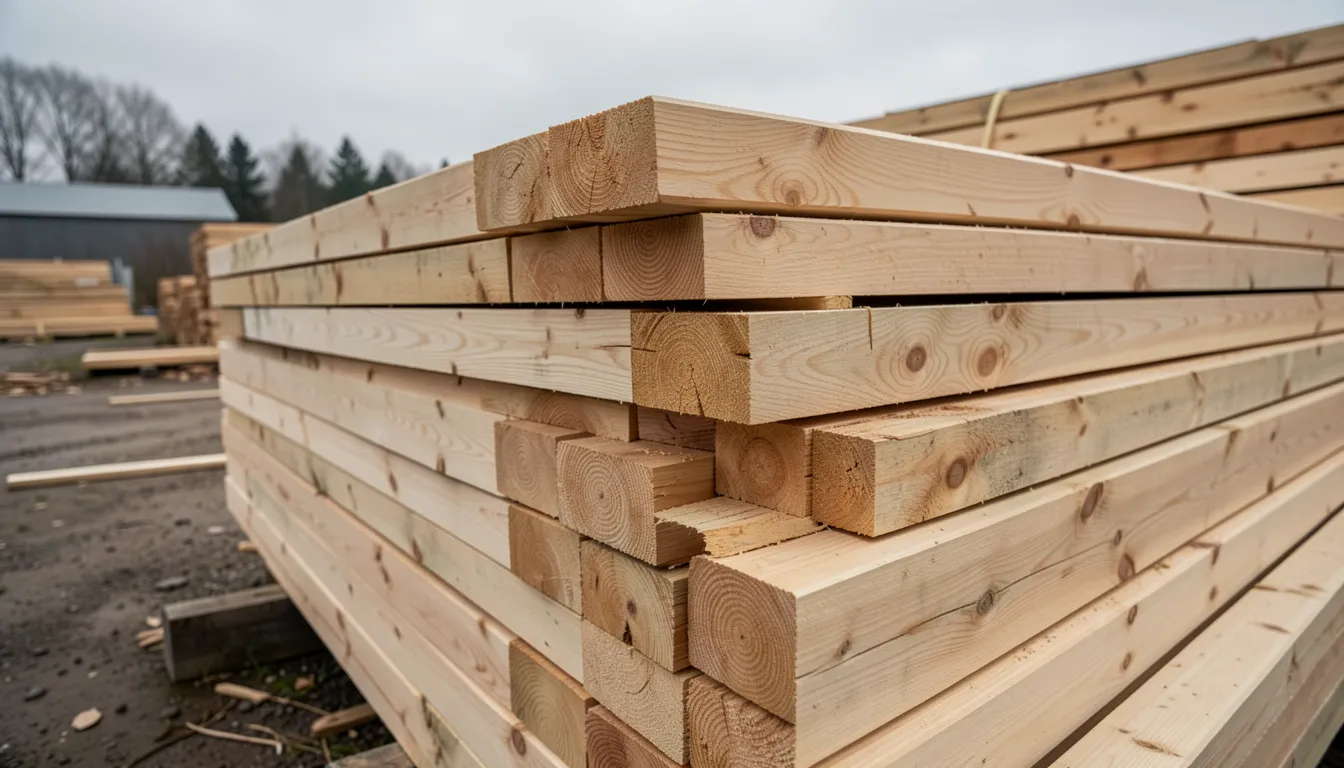

Брус занимает особое место среди пиломатериалов и становится самым популярным строительным материалом в современном малоэтажном домостроении. Материал прост в обработке, не требует специальных инструментов, соединение бруса надежно и долговечно.
Все размеры пиломатериалов стандартизированы, характерными недостатками материала являются естественные ограничения по длине и полезной площади. Для улучшения эксплуатационных характеристик конструкционных пиломатериалов используются различные методы:
- Соединение. Позволяет увеличить длину строительных элементов;
- Соединение. Используется для увеличения полезной площади поверхности и размеров поперечного сечения;
- Угловое соединение. Используется для соединения под углом, создавая трехмерные конструкции.
Соединение балок – типы и особенности
Соединение балок используется при строительстве домов, мостов, пандусов, а также при укладке террас для караванов и пристаней. Этот материал востребован ландшафтными дизайнерами и дизайнерами интерьеров. В строительной отрасли важную роль играет способ соединения различных типов и видов материалов в деревянных конструкциях. Существуют различные способы соединения древесины в строительных конструкциях:
- Соединение с помощью "ласточкиных хвостов", изготовление погонажных конструкций;
- Возведение стен и перегородок;
- Укладка досок настила;
- поперечное соединение;
- Соединение встык;
- Соединение под любым углом.
Соединение "ласточкин хвост

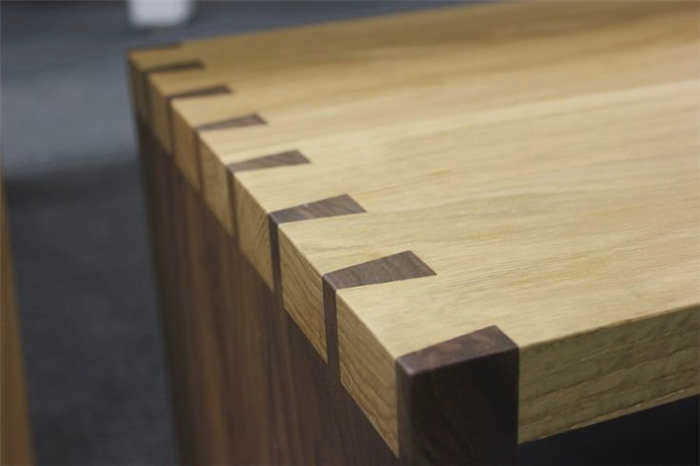

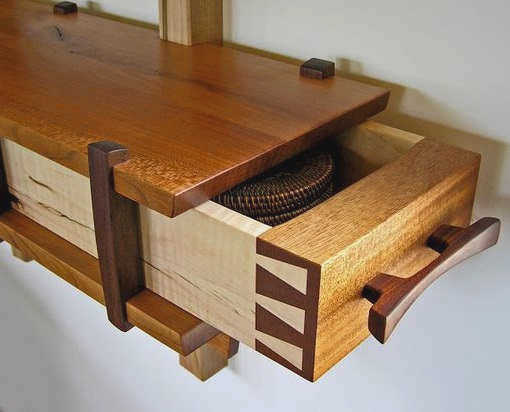

Классическое соединение "ласточкин хвост" в углах боковин ящиков завораживает своей красотой благодаря контрастным цветам облицовок из того же материала. В сочетании с высокой прочностью соединения этот вид соединения получил широкое признание среди столяров.
Использование натуральные масла для окрашивания деревянных предметов, даже сосна может быть окрашена, чтобы выглядеть как дорогое дерево.

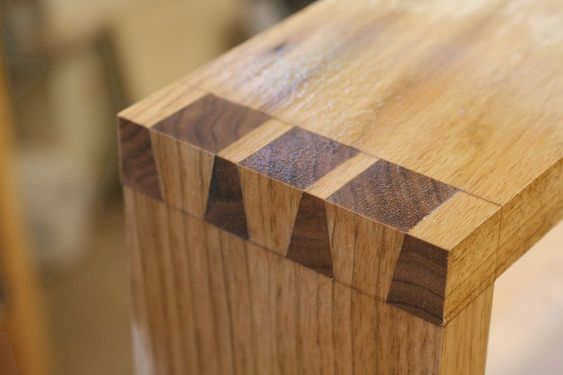

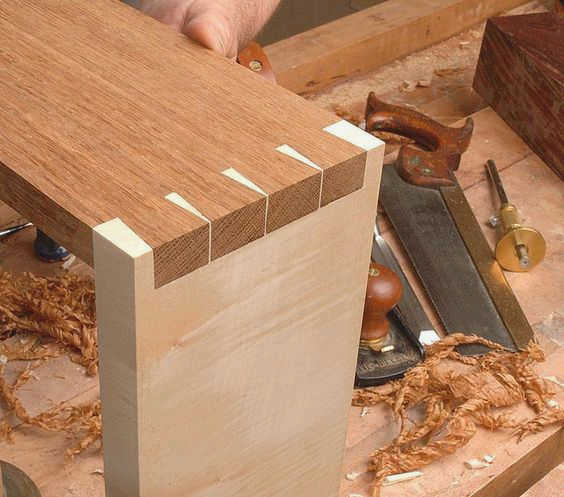

Игра контрастов, как на фотографии ниже:
сочетание различных пород дерева, разных цветов и соединения "ласточкин хвост", выполненного с помощью широких штифтов и узких зазоров между ними, создает наилучший визуальный эффект. Это соединение сделано вручную, и высокая точность на фотографии привлекает внимание!
Это соединение выполнено вручную, и высокая точность на фотографии привлекает внимание!
Умелому мастеру помогают всего пять инструментов:
- высокоточный лобзик ,
- торцовочная пила – угловая направляющая для шипорезки,
- пила с направляющей,
- стамеска для выравнивания паза
- и рубанком для окончательной фуговки.

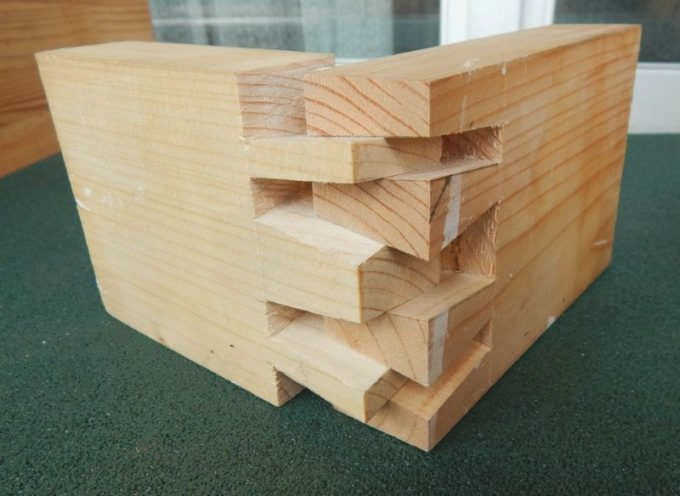

Еще одно решение для изготовления коробчатого соединения – выступающие шипы с фаской. Это увеличивает объем.
Соединение "ласточкин хвост

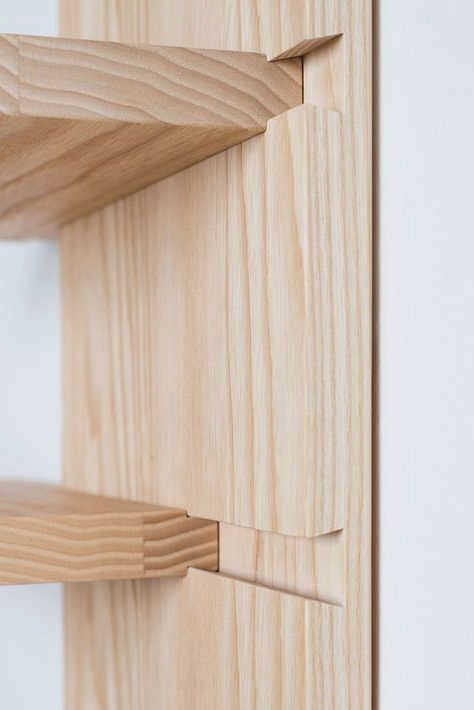

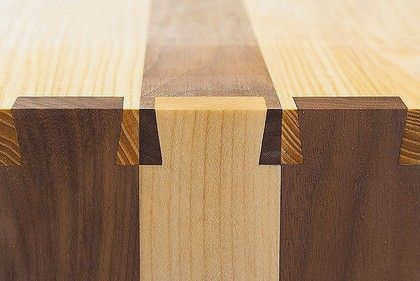

Другим видом соединения "ласточкин хвост" является соединение "шпунт и паз".
Это соединение широко использовалось при изготовлении шкафов, буфетов и другой мебели.

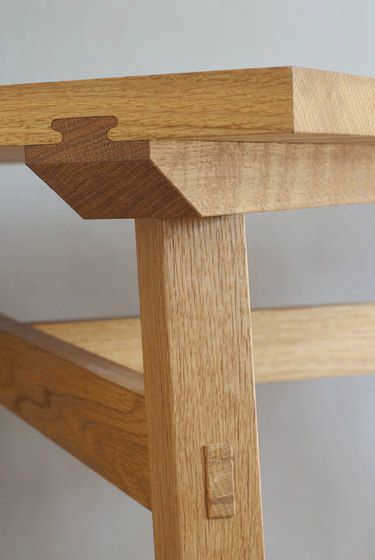

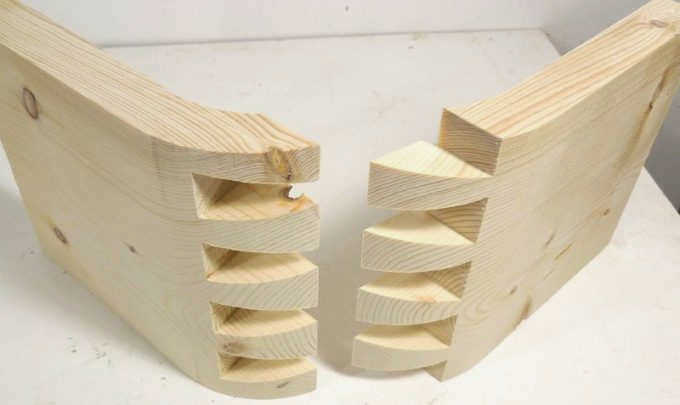

Шпунт может иметь форму, отличную от трапециевидной:
Типы соединений
Соединение "ласточкин хвост" представляет собой комбинацию двух деталей. Одна из них имеет широкий трапециевидный шип и паз, а другая – соответствующий шип и паз. Торцевые "ласточкины хвосты" называют односторонними (половинчатыми), поскольку они имеют только одну фаску, а не две, как средние "ласточкины хвосты".
В жилищном строительстве "ласточкин хвост" считается основным методом крепления древесины. Его характеристики и размеры определены в ГОСТ 30974-2002, который обеспечивает соответствие европейскому уровню качества сборки деревянных домов.
ГОСТ 30974-2002 Угловые соединения деревянных срубов и малоэтажных бревенчатых зданий
1 файл 368.56 КБ

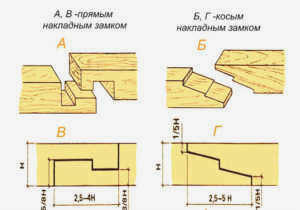

Все виды соединений типа "ласточкин хвост" характеризуются наличием шпунта с прямым основанием и трапециевидной формой. Согласно ГОСТу, существуют следующие типы соединений типа "ласточкин хвост":

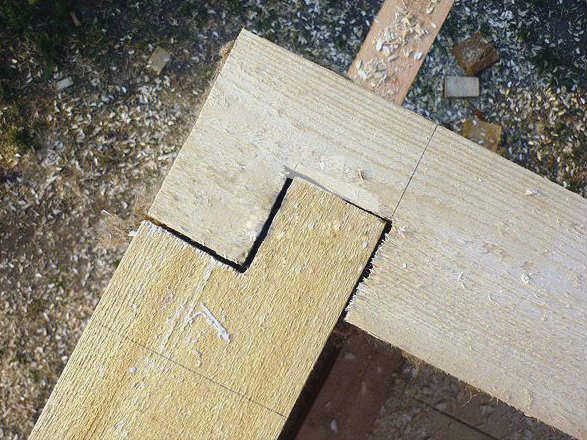

- В лапу (грубое соединение) – универсальный метод, в основном используется при строительстве бревенчатых или брусовых домов или под усадку. Правильно выполненный замок прочно фиксирует во всех плоскостях крылья сруба. Стыки будут видны. Шпунтовые соединения являются несущими элементами. Для такого соединения характерно отсутствие выступающих концов. Для этого типа соединения лучше всего подходят бревна шириной не более 25 см.
- Открытое соединение "ласточкин хвост" (сквозное соединение) – это простой способ соединения, при котором паз выпиливается по всей ширине пиломатериала, а крепление осуществляется горизонтально. Этот тип соединения "ласточкин хвост" используется при укладке балок, плит перекрытия и установке перегородок. Для влажной древесины используется полупазовое крепление, при котором шип имеет форму прямоугольной трапеции. Простота соединения обусловлена также возможностью разрезать элементы обычной циркулярной пилой.
- Глухая сковорода (скрытое крепление) – особенностью этого типа крепления является то, что элементы соединяются с помощью конической головки. В этом случае шипы полностью утапливаются в брус, а их размеры не превышают половины ширины деревянного изделия. Соединение происходит без зазоров и трещин, а при дополнительной обработке можно добиться абсолютно плотной и надежной конструкции. Этот метод хорошо подходит для расширения древесины, и расход материала значительно снижается. Кроме того, при использовании этого метода можно значительно улучшить теплоизоляцию здания, а также улучшить внешний вид здания, избежав видимых стыковых соединений. Для этого типа соединения "ласточкин хвост" подходят пиломатериалы всех размеров, но только при влажности до 20%.

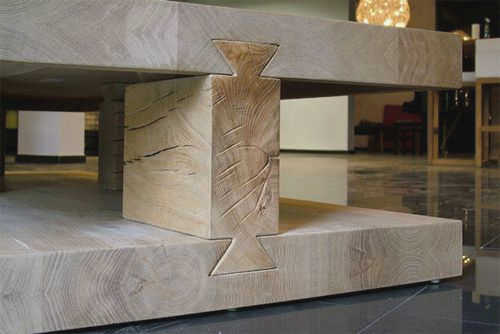

- Трапециевидное соединение "ласточкин хвост" – обеспечивает надежное крепление даже самых сложных конструкций. Отличается малыми размерами крепежных элементов (дюбелей), выполненных в форме бабочки (двойной трапеции). Этот метод позволяет экономить материалы и подходит даже для сложных конструкций, сохраняя их эстетичный внешний вид. Однако он требует высокой точности при обработке древесины, что возможно только на современном дорогостоящем оборудовании.
Изготовление ласточкина хвоста своими руками
Сделать ласточкин хвост несложно, но следует заранее подготовить все необходимое: чертеж, инструменты, материалы.
Если крепеж будет использоваться на элементах большого размера, например, при строительстве дома, необходимо произвести расчеты соединения "ласточкин хвост": определиться с типом, количеством шипов, углом наклона и т.д.
Отсутствие навыков может стать проблемой, так как этот вид соединения довольно трудоемкий и требует определенного мастерства для того, чтобы готовое изделие выглядело красиво и при этом оставалось прочным.
Инструменты и материалы
Для изготовления углового соединения типа "ласточкин хвост" вам понадобятся только готовые пиломатериалы (доска, брус) и качественный столярный клей.
При соединении внешних углов здания рекомендуется дополнительно использовать герметик для заполнения щелей и стыков.

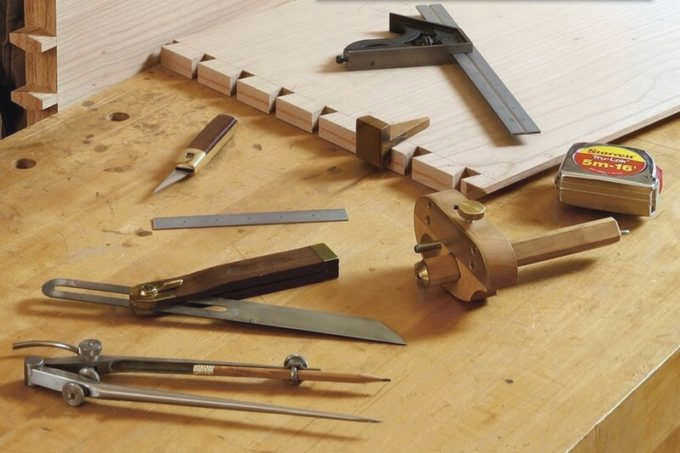

Для вырезания шпунта и паза необходимы следующие инструменты:
- Линейка и транспортир.
- Деревянный карандаш.
- Нож.
- Зубило (длина зависит от размера заготовок).
- Верстак с тисками или дополнительными зажимами.
- Пила (ленточная, угловая, циркулярная, лобзик – в зависимости от выбранного типа соединения).
- Молоток и колотушка.
- Шлифовальные инструменты (напильник, станок, наждачная бумага).
Чтобы облегчить нарезку дюбелей, можно использовать шаблон, предварительно вырезанный из тонкого металлического листа.
Описание процесса изготовления
Перед началом работы рекомендуется разметить заготовку, отметив все стороны. Деталь с нагелями следует вырезать первой, так как она понадобится позже для разметки остальных.
Изготовление ласточкина хвоста
вручную
Чтобы сделать соединение "ласточкин хвост" своими руками, подготовьте следующие инструменты: небольшую коробку, угольник или разметочный шаблон, карандаш, пилу, столярную стамеску, верстак, молоток, киянку. Перед разметкой проверьте ширину детали: если она шире стандартной ширины, разметка не будет соответствовать правильному размеру. Также важно заранее обозначить направление детали, отметив маркером стороны и края. Используя квадрат и карандаш, отметьте конец и заднюю часть детали. Чтобы облегчить разметку и обеспечить точность разметки, деталь фиксируют с помощью верстака. Участки, которые будут вырезаны позже, заштрихованы. Затем выпиливаются хвосты с одной стороны, а оставшиеся скосы выпиливаются с другой стороны.
Для того чтобы пила была прямой, можно использовать столярный квадрат. Прорежьте пазы стамеской. Инструмент необходимо держать вертикально по отношению к заготовке. Процесс прорезания пазов также выполняется поочередно с обеих сторон. Готовое соединение используется в качестве шаблона для разметки другой детали. Чтобы точно и правильно прорезать пазы, заготовку необходимо зажать так, чтобы размеченные линии были вертикальными. Режьте не прямо по линии, а близко к ней, чтобы оставить запас. Затем удалите заусенцы из пазов столярной стамеской. Перед склеиванием проверьте плотность соединения, выровняв готовые детали и ударив по ним молотком. Делайте это как можно осторожнее, чтобы не повредить шипы. Чтобы равномерно распределить удары, можно накрыть "ласточкин хвост" обычным куском дерева. Нанесите клей на весь шип и соедините части вместе. Когда шипы и пазы правильно выровнены, соединения получаются плотными и герметичными. Не должно быть зазоров, так как они снижают прочность соединения и ухудшают его эстетический вид.
Как изготовить соединение "ласточкин хвост" с помощью фрезерного станка
Для изготовления большого количества соединений типа "ласточкин хвост" удобнее использовать ручной фрезерный станок. Используются два типа фрез: коническая фреза и фреза для соединения "ласточкин хвост". Пазовая часть размещается так, чтобы ее край находился в середине паза, а шиповая – сзади. Для точного позиционирования можно также использовать угольник. Удаляемая деталь помечается карандашом. Затем устанавливается правильный выступ конусной фрезы, зазоры между пазами прорезаются фрезой, и на другой детали нарезаются штифты. Лишние детали помечаются карандашом и отрезаются фрезой. В компании Holz House все такие соединения изготавливаются на высокоточных станках с ЧПУ Hundegger K2i.
Соединение "ласточкин хвост" – самое прочное соединение для деревянных конструкций любых размеров, от мебельных ящиков до многоэтажных зданий. Создание надежного соединения имеет свои сложности, но, зная нюансы и технологию изготовления, вполне возможно создать соединение "ласточкин хвост" своими руками. Однако если опыта и строительных навыков не хватает, лучше потренироваться на отдельных деталях, соединяя между собой деревянные брусья. При строительстве дома незначительные ошибки в креплении деталей могут в итоге стоить больших денег. Чтобы обеспечить надежность деревянного дома, лучше всего обратиться к специалисту-строителю. Если у вас возникли вопросы о качестве материала и технологии монтажа клееных домов, менеджеры компании Holz House помогут вам их решить.
