Теперь, если вы хотите подключить концевой выключатель Z_Max, он должен быть подключен к Spn_EN, а лазерный выключатель должен быть подключен к Z+. Вот так выглядят перепутанные выводы на микросхеме.
Самодельный лазерный гравировальный станок с ЧПУ.

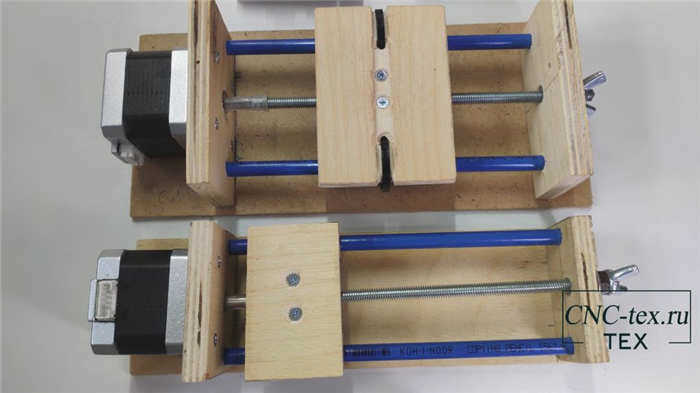

Помимо создания проектов Arduino, я также собираю самодельные станки с ЧПУ.. Я построил более пяти самодельных станков станки с ЧПУ с различной кинематикой движения и различными применениями. Сегодня мы поговорим о домашнем лазерном гравировальном станкекоторый я собрал домаЯ сделал его дома, а точнее в своей квартире. При этом я использовал некоторые материалы, которые вышли из употребления или которые можно дешево купить в ближайшем магазине. Как все началось и почему я собрал лазерный гравировальный станок из хлама – об этом я сейчас и расскажу.
Зачем строить самодельный станок с ЧПУ из металлолома?
Один друг сказал мне, что станки с ЧПУ Это сложно и требует много знаний и умений, чтобы собрать работающую машину. Я ответил, что Я собираю станки с ЧПУ из материалов, которые у меня есть.Многие из них у меня уже более 2 лет. Я показал ему, что я делаю и где можно прочитать описание моих проектов.
Через некоторое время этот друг сказал мне, что он рассказал об этом своим друзьям, и они не могли поверить, что можно построить станок с ЧПУ дома. Построить станок с ЧПУ в домашних условиях.. И дело даже не в том, что он работает как тот, из магазина, а в том, что он хотя бы может выполнять какую-то работу. А потом он меня спросил: "А ты можешь построить станок "Не из старых принтеров, мебельных рельсов.А из материалов, которые я бы купил и сам воссоздал станок?". Я ответил, что это вполне возможно, и приступил к созданию мини станок с ЧПУ.. Скорее всего, это будет не последний мини станок с ЧПУ в доме. В ближайшем будущем я сделаю еще несколько.
Материалы и инструменты

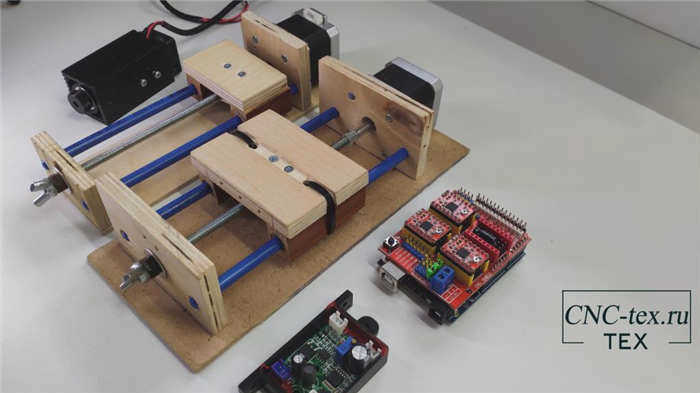

Для создания гравера вам понадобятся следующие основные компоненты:
- Arduino UNO (с USB-кабелем).
- 2 шаговых двигателя от DVD-приводов.
- 2 драйвера шаговых двигателей A4988 и подходящая плата расширения для Arduino.

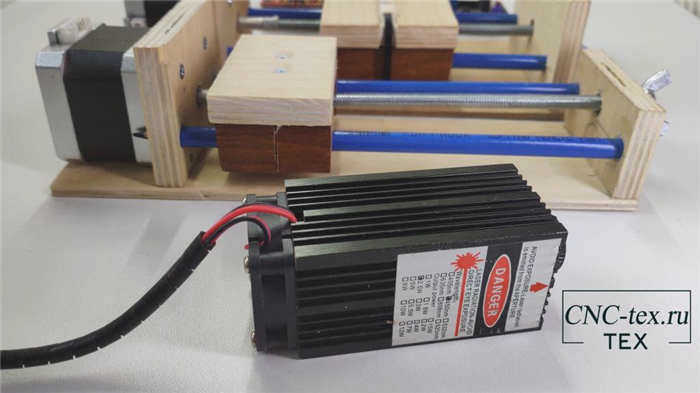

- Лазер мощностью 250 мВт с настраиваемой оптикой.
- Источник питания (12 В, минимум 2 А).
- 1 N-канальный полевой транзистор IRFZ44N.
- Паяльник.
- Дрель.
- Металлический напильник.
- Наждачный нож.
- Плоскогубцы.
- Клеевой пистолет.
Шаг 1 Шаговый двигатель

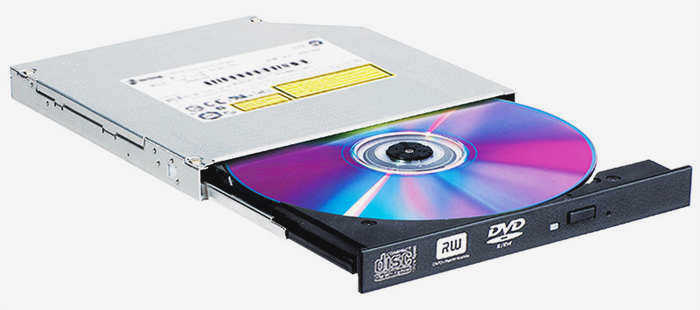

В нашем проекте нам понадобятся два шаговых двигателя от DVD-приводов. Один для перемещения гравировального стола по оси X, а другой – по оси Y. Вы можете поискать подходящие приводы в неработающих компьютерах или в местном магазине подержанной электроники. Я нашел то, что мне было нужно, очень дешево, как раз в таком магазине.
Винты на корпусе DVD-привода
DVD-привод со снятой крышкой
Части DVD-привода, которые нам нужны
DVD-приводы необходимо разбирать. Последовательность действий для "получения" необходимого нам содержимого диска следующая:
- Выкрутите все винты с помощью крестовой отвертки.
- Отсоедините все кабели.
- Откройте корпус и открутите винты, крепящие шаговый двигатель и соответствующий механизм.
- Снимите двигатель и прикрепленный к нему механизм.
Изготовление гравера самостоятельно в домашних условиях – возможно ли это?
На самом деле такая работа не так сложна, как может показаться на первый взгляд. Существует несколько вариантов изготовления гравера своими руками с использованием деталей от различных устройств, которые могут быть у вас дома.
Например, такое устройство можно собрать из DVD-приводов, принтера или использовать для его изготовления Arduino Uno.
Домашние лазерные граверы могут быть предназначены для дерева или металла. Именно на этом параметре мы остановимся более подробно.
Лазерный гравер для дерева: необходимые материалы и пошаговая инструкция
Сделать самодельный лазерный гравировальный станок для обработки дерева довольно просто. Все, что вам нужно, – это ваши руки и немного воображения. Кстати, такое устройство можно использовать не только на дереве, но и на пластиковой или кожаной поверхности, например, на ремне.
А чтобы было еще проще, питаться он будет не от батареек, а от обычного компьютера через USB-кабель. Хотя, если вы хотите, чтобы устройство для гравировки по дереву своими руками было портативным, можно использовать обычный Power Bank.
Для его изготовления вам потребуется:
- 2 пули калибра 8 мм и укороченная 7,62 мм (стартовый или газовый пистолет и ТТ);
- лазерный диод (около 250-300 мВт), который вы можете извлечь из старого DVD-привода;
- линза из того же привода;
- USB-разъем;
- латунная трубка с внутренним диаметром 10 мм;
- 3 резистора с общим сопротивлением 30 Ом;
- резистор сопротивлением 50 Ом;
- тонкие провода;
- Кнопка включения.
Конечно, не обойтись без паяльника, дрели, сверла и вашего любимого термоклея. Когда все готово, можно приступать к работе. Пошаговое руководство с фотопримерами и подробными объяснениями покажет вам, как это сделать.
Основная статья:
ШАГ 1 РАМКА

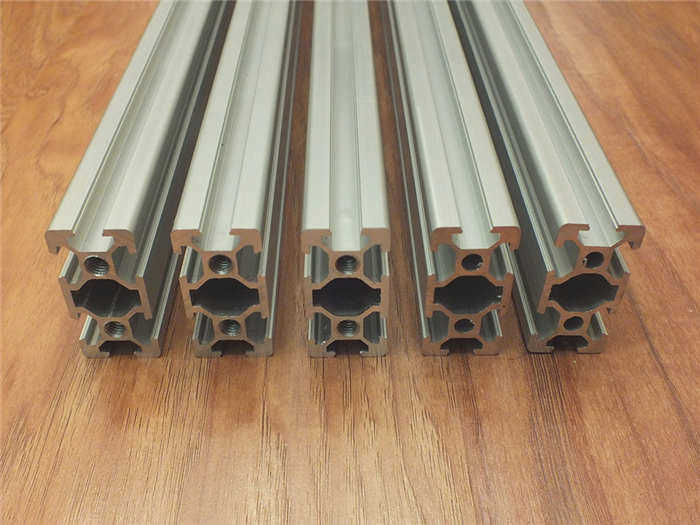

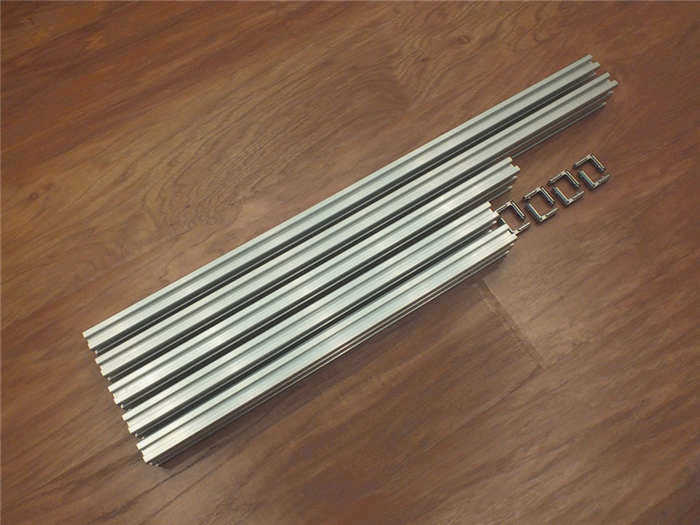

Как описано выше, каркас строится из структурного профиля 20х40. Внутренние опоры используются для скрепления профиля болтами.
На более длинных деталях в центральных отверстиях на концах нарезается резьба для крепления ножек и боковых панелей (на средней длине).

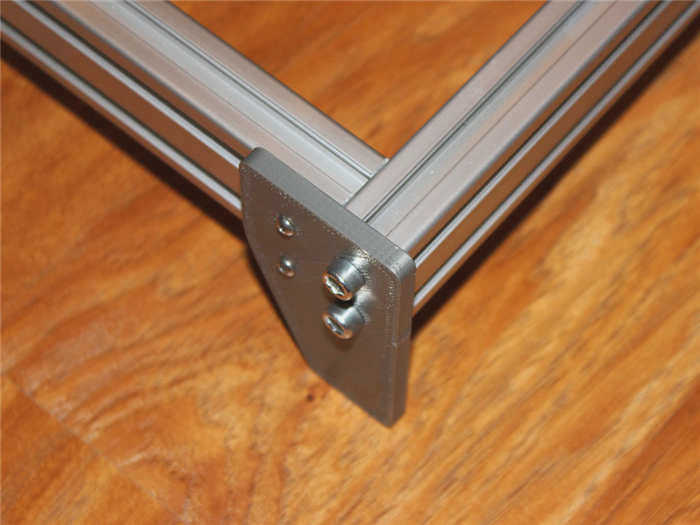

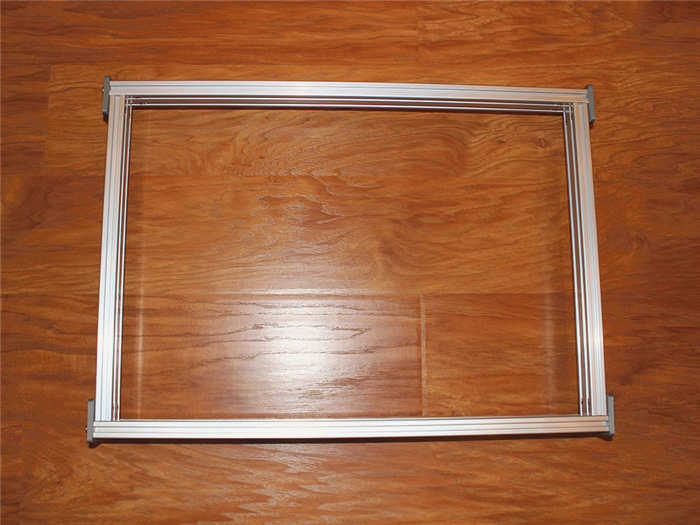

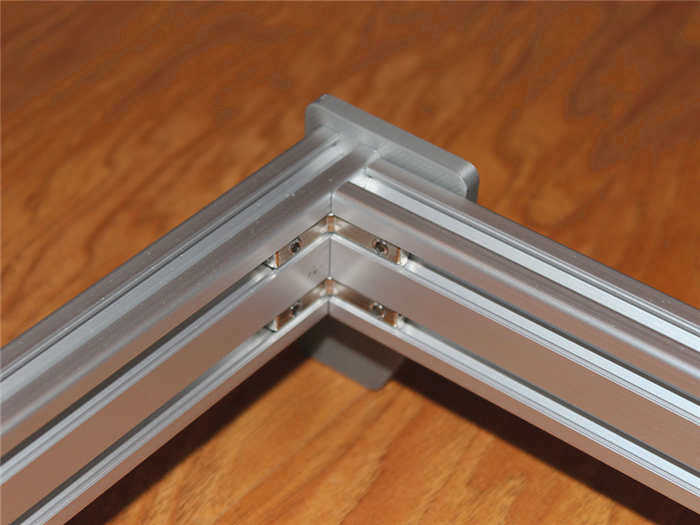

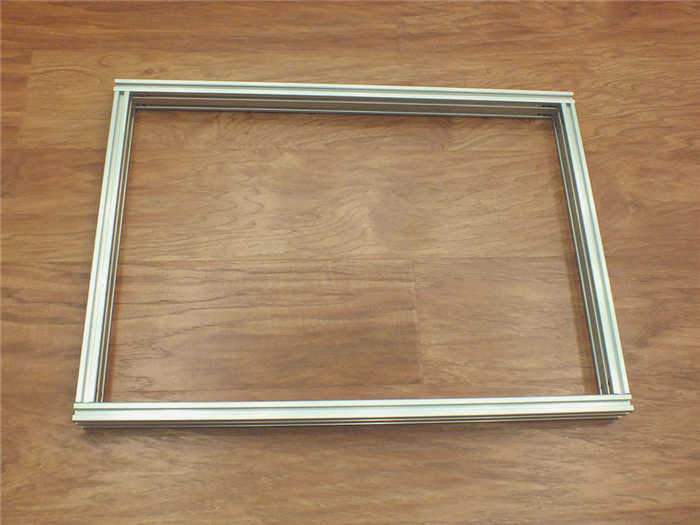

Каркас скрепляется болтами по углам, при этом более короткие части направлены внутрь. На этом этапе не затягивайте болты до конца – лучше сделать это после установки ножек.
Ножки крепятся винтами в четырех точках. Это необходимо для того, чтобы рама была собрана без возможного перекоса.
Первым шагом является фиксация всех четырех ножек, опять же не полностью затягивая крепления.
Теперь найдите как можно более плоскую и ровную поверхность! Выровняйте все детали так, чтобы рама "стояла" прочно, без какого-либо люфта на поверхности.
Начните затягивать все крепежи с внутренних углов и проверьте все перекосы с помощью квадрата.
ШАГ 2. ПРАВАЯ ПАНЕЛЬ

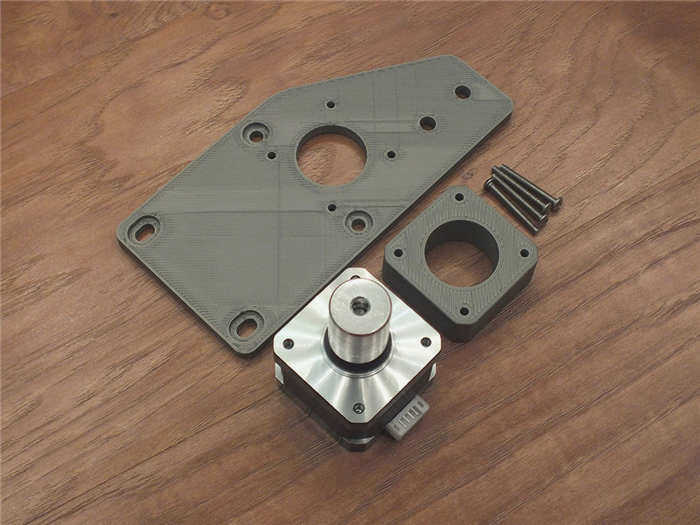

Перед установкой правой панели установите гибкую муфту на вал двигателя.

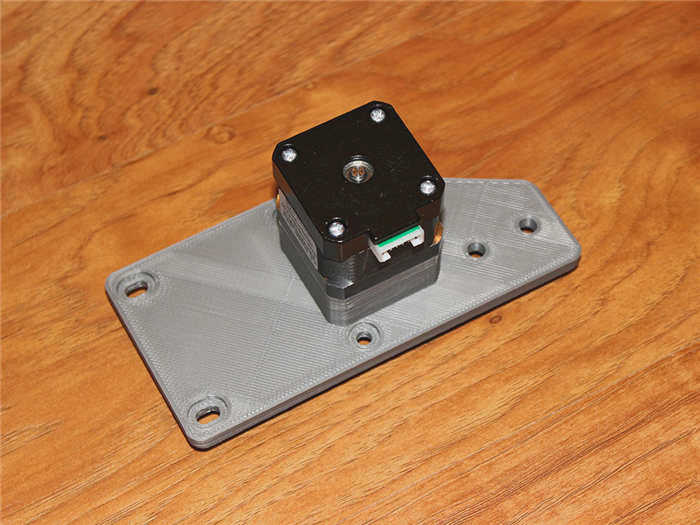

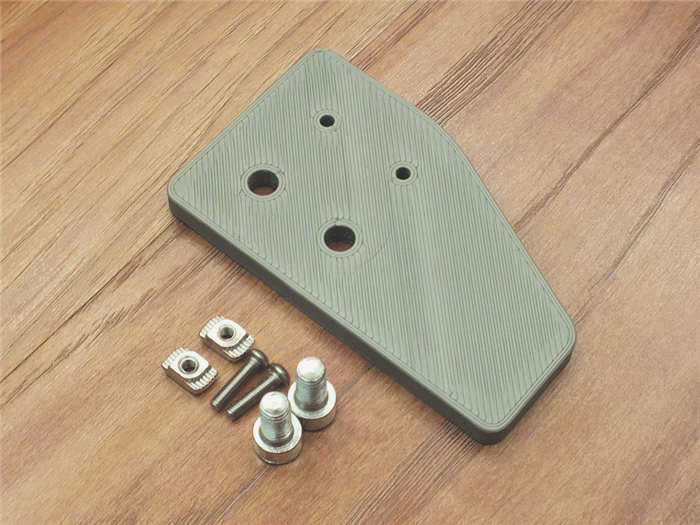

Затем прикрутите шаговый двигатель через пластиковую проставку.
Положение кабельного вывода и распорки хорошо видно на изображении ниже.
На что следует обратить внимание при создании домашнего лазерного гравировального станка?
При настройке и эксплуатации любого лазерного оборудования важно знать, что излучение опасно для человека. При настройке и тестировании лазеров существует риск ожогов и повреждения глаз. Это означает, что необходимо соблюдать меры предосторожности. Прежде всего, для защиты глаз необходимы темные очки. В целом, сборка гравера своими руками не сильно отличается от сборки других систем с оптикой и электроникой.
Преимущества и недостатки самодельного лазерного гравера
Выделяют следующие преимущества лазерных граверов
- Более простая и быстрая гравировка;
- Возможность обработки труднодоступных мест, куда обычные инструменты просто не могут проникнуть;
- Возможность гравировки на очень тонких поверхностях;
- возможность использования ЧПУ и выполнения процесса по заданной программе;
- Самостоятельное изготовление экономит деньги, необходимые для фабричных моделей.
Следует упомянуть несколько недостатков:
- Сложность контроля глубины гравировки (только косвенный контроль мощности);
- Изменение параметров гравировки в случае неоднородности структуры материала на поверхности;
- Риск деформации некоторых материалов под воздействием температуры.
Производительность гравера и качество гравировки зависит от используемого источника света, оптики и мастерства гравера.
Лазерные гравировальные станки становятся все более популярными среди домашних мастеров. Эти станки позволяют создавать уникальные произведения искусства. Лазерный гравер можно собрать своими руками, а источник лазерного света можно найти в старых DVD-приводах, принтерах, лазерных указках, светодиодных лампах.
