Стартовая лебедка своими руками
Лебедка – это устройство, используемое для подъема, опускания или перемещения грузов. Зачем нужна лебедка в гараже? Ответ прост. Чтобы поднимать и опускать различные грузы. Заядлым авторемонтникам без нее не обойтись. Цена обычной электрической лебедки начинается от 10 000 рублей. За эту немаленькую сумму вы получаете лебедку сомнительного качества грузоподъемностью до 1 тонны. Этого вполне достаточно для ремонта и обслуживания автомобилей.
Если вы хотите сэкономить, можно сделать электрическую лебедку своими руками, а на оставшиеся деньги купить хороший набор гаражных гаечных ключей. Для изготовления этого устройства нам понадобится автомобильный стартер, подходящий редуктор, барабан, железный трос и листовой металл разной толщины, труба, дюбели и гайки. Мы предоставим вам чертежи лебедок, сделанных своими руками., Мы расскажем и покажем, как сделать все быстро и надежно, а главное – из подручных материалов. Некоторых деталей у вас может не оказаться, но это не большая проблема – такие вещи покупаются на блошиных рынках за сущие копейки. Так что давайте не будем тянуть резину и отправимся в мастерскую, чтобы сделать этот замечательный и незаменимый инструмент для гаража.
Виды гаражных лебедок
Существует несколько типов гаражных лебедок, которые различаются по принципу работы. Иногда лебедки используются не только для вертикального подъема грузов, но и для горизонтального перемещения. В зависимости от способа подъема лебедки делятся на электрические и ручные.

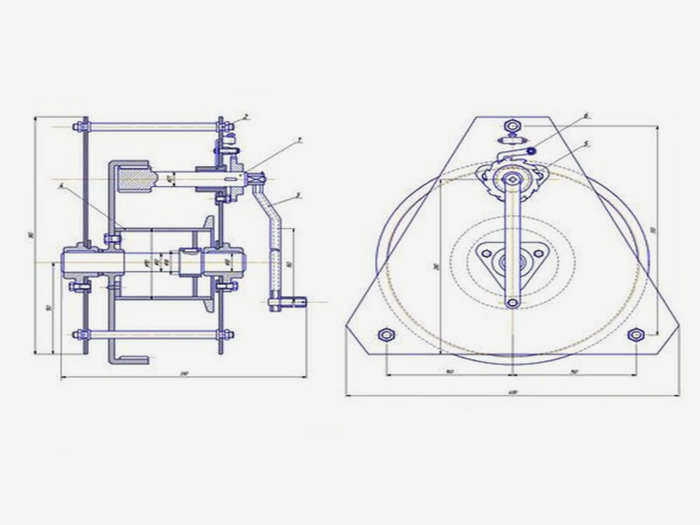

Ручная лебедка – Самый простой тип лебедки, в котором для подъема грузов используется ручное усилие. Лебедку с храповым механизмом невозможно сделать вручную без специального механизма, хотя все можно сделать, если очень постараться. Такие лебедки используются, когда груз нужно поднять очень медленно или на небольшое расстояние. Электрическая лебедка не обеспечит такой же точности, как ручная. Такая лебедка характеризуется простотой, надежностью и долговечностью. Если вы хотите, но не знаете, как сделать ручную лебедку самостоятельно, мы специально для вас привели простой чертеж ручной лебедки.Электрическая лебедка – Этот тип лебедки используется для быстрого подъема грузов на большую высоту. Такая лебедка полностью исключает использование физической силы человека. Управление лебедкой осуществляется с помощью пульта с кнопками, который подключается непосредственно к электродвигателю лебедки или работает дистанционно.
В этой статье мы расскажем о том, как сделать электрическую лебедку из стартерного двигателя. Ручную лебедку сделать гораздо проще, но ее использование не так эффективно, как электрической. Подбираем все необходимые детали, изучаем инструкцию и пытаемся повторить все в гараже. В гараже необходимо иметь 12-вольтовый источник питания. Потому что использование автомобильного аккумулятора не обеспечит постоянной энергией. Его хватит на 2-3 минуты работы.
Самодельная стартовая лебедка и требования к ее изготовлению
Автомобильная лебедка необходима для перемещения грузов в виде других автомобилей, прицепов и т.д. Она имеет форму барабана, оснащенного механизмом для наматывания троса. Эта веревка крепится к опорному объекту (например, к столбу). Многие транспортные средства оснащены заводскими устройствами, но самодельные будут более мобильными. Чтобы прикрепить их к раме автомобиля, я обычно использую стальной трос или цепь.
Перед тем как сделать такую стартовую лебедку своими руками, учтите следующие моменты

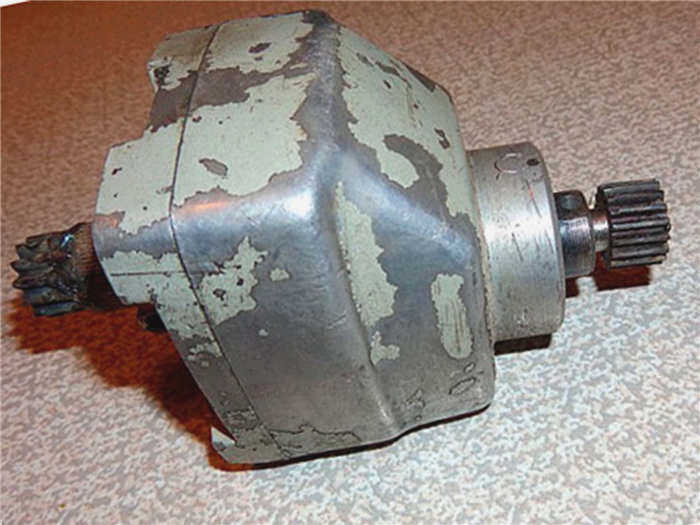

- для работы лучше всего взять стартовую модель, оснащенную планетарным редуктором;
- барабан лебедки должен быть оснащен тормозным механизмом, либо можно установить червячный редуктор с большим передаточным числом. Это позволит оптимизировать нагрузку на привод в стартере;
- корпус изделия должен выдерживать большие нагрузки, включая транспортное средство и его тяговое усилие.
Автомобильные лебедки: виды
Лебедка очень часто выступает в качестве механизма для подъема грузов. Она может использоваться для транспортировки грузов горизонтально с помощью лебедки. Лебедка нужна не только для того, чтобы вытаскивать автомобили из грязи или песка, существуют различные виды лебедок, а не только автомобильные, но мы здесь говорим только об этом.
Если вы планируете собрать такой механизм своими руками, то вам следует знать, что существуют различные разновидности, которые отличаются по таким параметрам, как
- технические характеристики;
- размеры;
- конструктивные особенности.
Исходя из этих параметров, можно выделить несколько типов лебедок. Например, некоторые из них являются ручными и имеют очень простую конструкцию, которую можно легко собрать своими руками. Они также просты в установке, имеют небольшие размеры и не требуют больших капиталовложений.
С другой стороны, ручные изделия являются наиболее трудоемкими. Ведь их использование требует больших физических усилий. С ними можно работать с грузом до одной тонны, но бывают и исключения. Этот тип универсален, в дороге бывают самые разные случаи, и он всегда может прийти на помощь, но если ситуация слишком сложная, такая конструкция не всегда сможет помочь.
Механические лебедки
Механические конструкции работают благодаря мощности двигателя. Этот вариант достаточно надежен, но для тех, кто активно передвигается по плохим дорогам, он не всегда подходит. При большой мощности конструкция получается достаточно громоздкой. Такие самодельные конструкции очень редко устанавливаются на автомобили, которые изначально не имели лебедок, в то время как другие машины уже оснащены механическими устройствами.
Электрические и гидравлические лебедки
Наибольшей популярностью среди водителей пользуются электрические лебедки. Они оснащены барабаном, вращение которого вызывается электродвигателем, который, в свою очередь, питается от аккумулятора автомобиля. Самое главное при их использовании – не переусердствовать с мощностью двигателя и не израсходовать его до прибытия к месту назначения. Характеристики лебедки оптимальны во всех отношениях, и она может поднимать грузы весом более 4 тонн. Вы даже можете собрать свою собственную лебедку для УАЗа, чтобы прийти на помощь в сложных ситуациях.
Мощная ручная лебедка для автомобилей своими руками

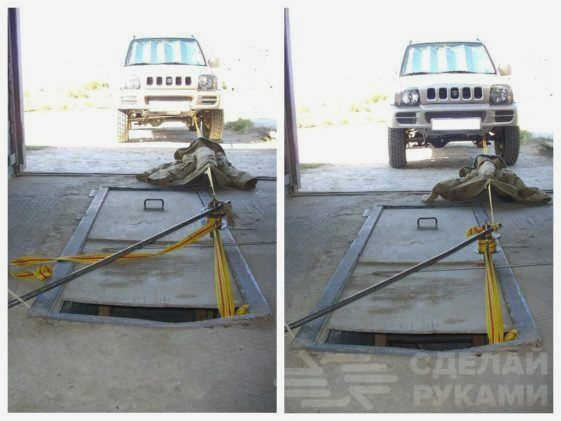

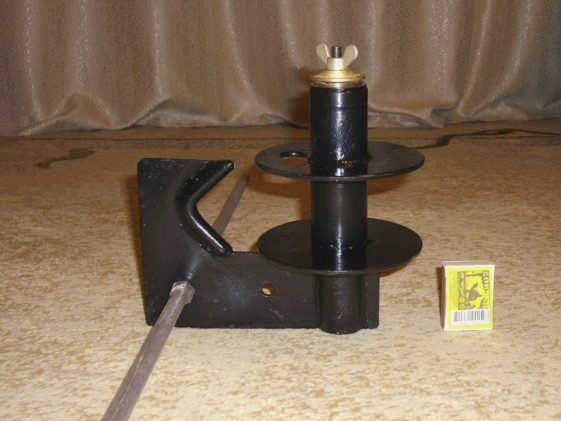

В этом обзоре мы представляем простую в изготовлении, надежную, компактную, но очень мощную лебедку для автомобильных и гаражных работ. Эту лебедку можно собрать из подручных материалов.
Ручную лебедку можно использовать с тросом любого типа и толщины, что является ее основным преимуществом. Также возможна работа с "бесконечной" веревкой.
Это делает подъемник полезным многофункциональным устройством, которое может пригодиться любому водителю.
Производственный процесс

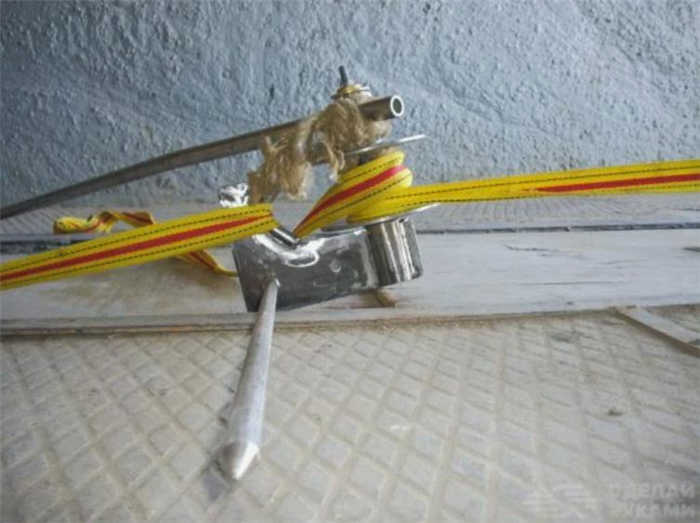

В качестве рычага можно использовать любой длинный и прочный предмет любого диаметра: металлическую трубу, шест, ручку лопаты и т.д.

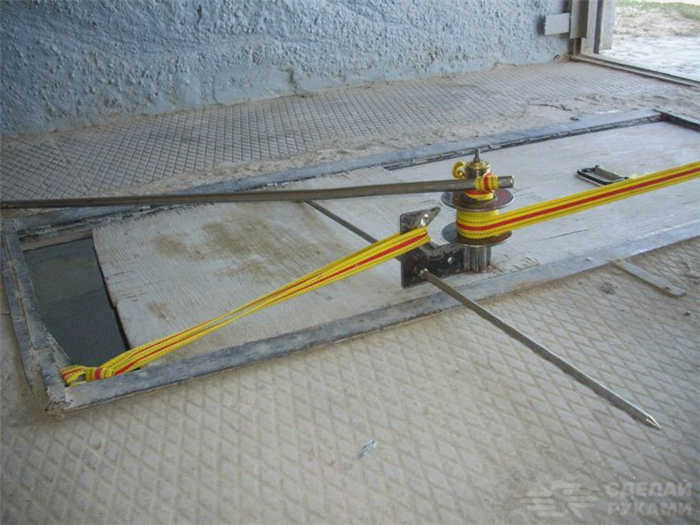

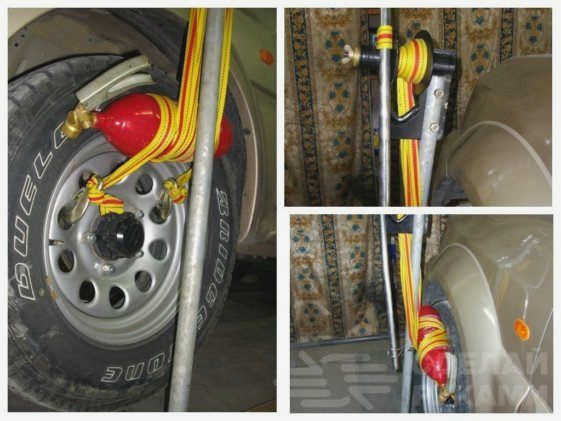

Для более удобной работы с ручной лебедкой используются боковые стабилизаторы – это также колышки для палаток или тентов.
Преимущества очевидны: лебедка легкая (около 2 кг), компактная – легко помещается в багажнике, прочная и надежная.
Лебедка со шкивом (шкивная лебедка)
В мастерской, гараже или на даче иногда приходится поднимать и переносить различные тяжелые и громоздкие предметы, в том числе автомобильные двигатели, наковальни, большие электродвигатели и многое другое.
И чтобы не сломать себе спину, советуем воспользоваться самодельным приспособлением – лебедкой. Автор YouTube-канала genius K поделился своим опытом.

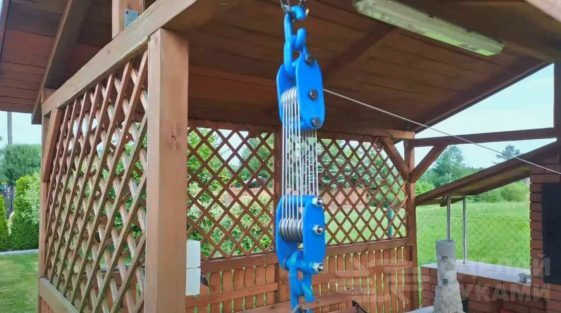

Устройство называется цепной талью. На самом деле это самодельная ручная лебедка (или лучше сказать таль) с веревочными колесами.
Принцип работы блоков шкивов

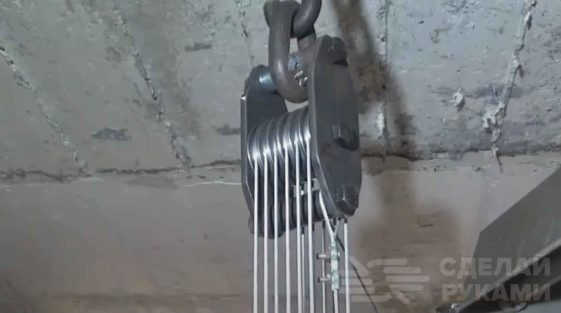

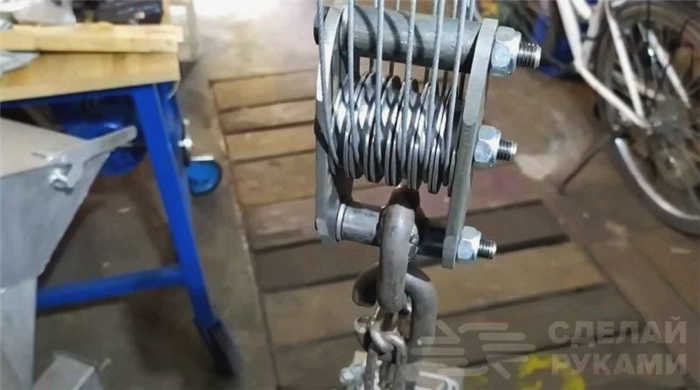

Кран состоит из двух блоков шкивов, обмотанных в ряд стальным канатом.
Один из шкивов неподвижен, а другой – подвижен.
В этом подъемном устройстве груз подвешивается к подвижному блоку шкивов, а тяговое усилие прикладывается к концу каната, который выходит из неподвижного блока шкивов.
Тяговое усилие, необходимое для подъема груза с помощью этой ручной лебедки, создается за счет трения стального каната в канавках шкива.

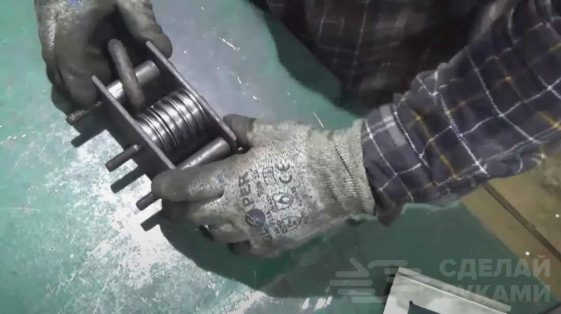

Теперь перейдем к процессу изготовления ручной лебедки. Во-первых, автор изготавливает шкивы на токарном станке. Для каждого блока необходимо шесть шкивов.
Электрическая лебедка из автомобильного стеклоочистителя и велосипедной втулки

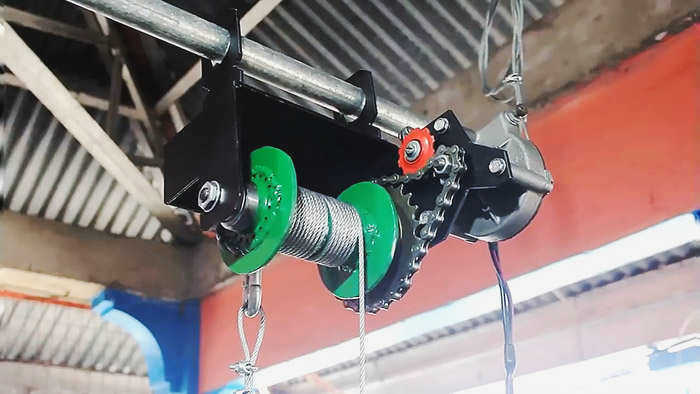

Для подъема грузов на большую высоту можно изготовить электрическую лебедку из двигателя автомобильного стеклоочистителя. Эта лебедка может эффективно выдерживать нагрузку до 150 кг. Может использоваться для подъема строительных материалов на крышу, снятия небольших двигателей с автомобилей и т.д.
Материалы:
- мотор привода стеклоочистителя;
- стальной лист 3-4 мм;
- Втулка переднего велосипедного колеса;
- велосипедная цепь;
- стальная труба d50 мм;
- звездочка с 24 зубьями и трещоткой;
- звездочка для натяжителя велосипедной цепи;
- стальной трос диаметром 3 мм.

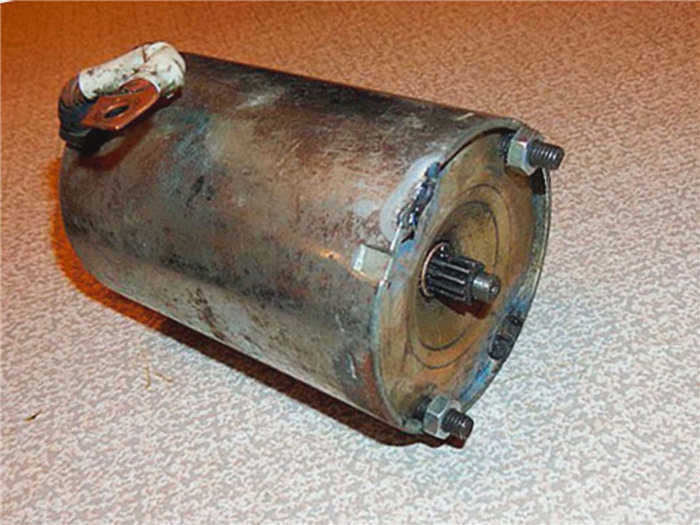

Мотор стеклоочистителя будет использоваться в качестве привода электрической лебедки.
На его валу необходимо изготовить звездочку для велосипедной цепи с 6 зубьями.

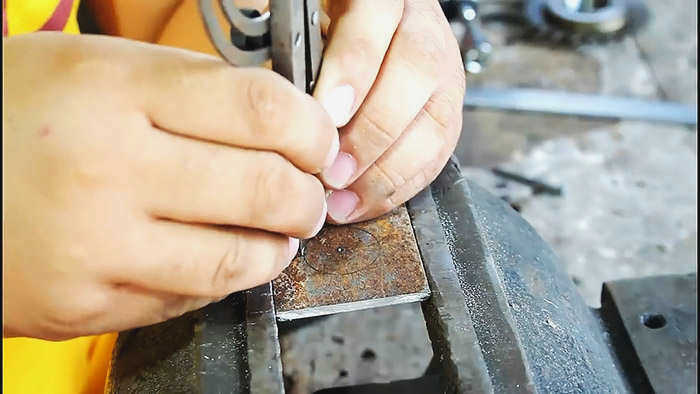

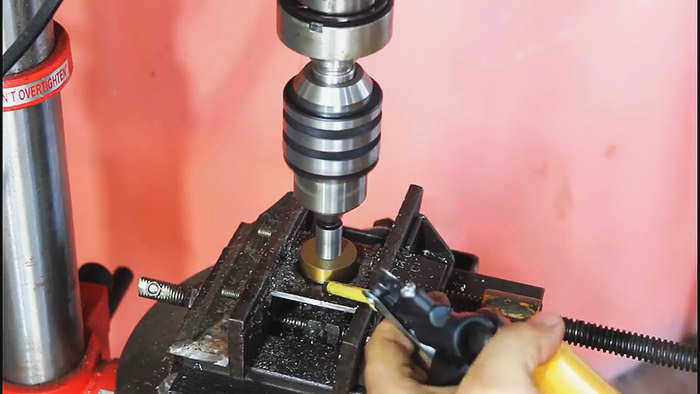

На стальном листе с помощью компаса чертится окружность радиусом 12 мм. По ее окружности в 6 точках нужно просверлить отверстия, соблюдая одинаковое расстояние между ними.

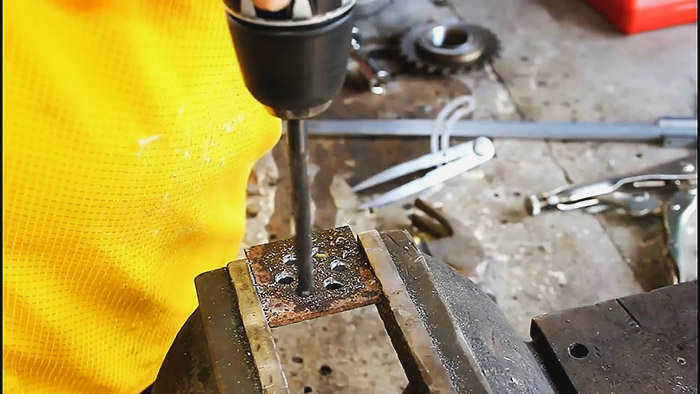

Затем, используя сверло, соответствующее диаметру валика существующей цепи, просверлите отверстия в этих точках. В центре круга просверлите отверстие большего диаметра для вала мотор-редуктора.
С помощью корончатого сверла высверлите звездочку из металла.
