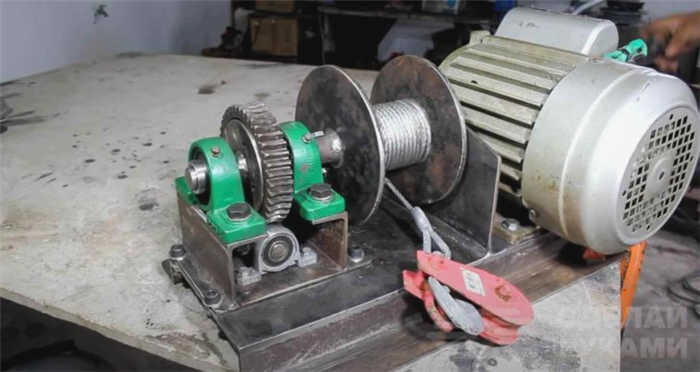

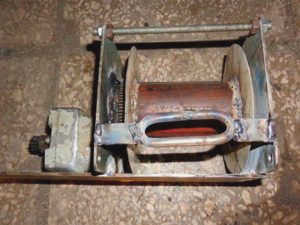

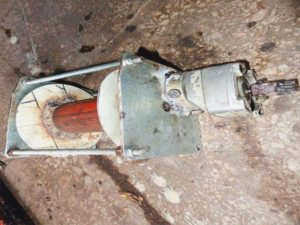

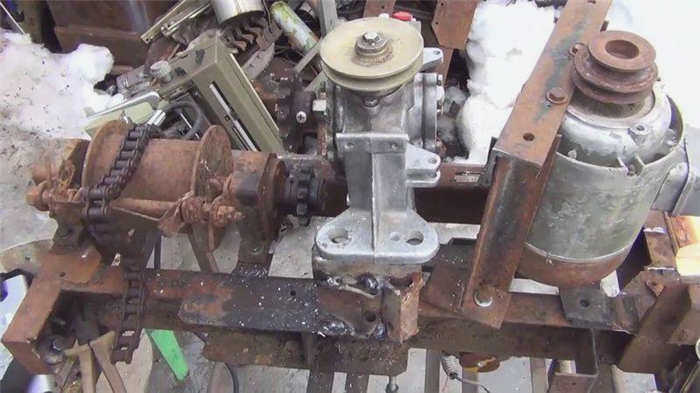

В данном случае для изготовления устройства своими руками мы будем использовать червячную передачу (необходимые детали можно позаимствовать от какого-нибудь старого редуктора) вместо цепной. Сразу хотим отметить, что данная конструкция будет "ограничена" большей грузоподъемностью, чем предыдущий вариант. Ну, а в целом лебедка будет помощнее, поскольку в ней используется не мотор от стеклоочистителя, а асинхронный (или асинхронный) электродвигатель, работающий от сети 220 В. Материалы, которые понадобятся для работы:
- червячный редуктор;
- корпусные подшипники;
- листовой металл;
- стальной круглый пруток;
- электродвигатель.
4 идеи для изготовления собственной электрической лебедки для гаража
Если вы строите частный дом, работаете на садовом участке или часто ездите по бездорожью, электрическая лебедка просто необходима. Хотя по умолчанию лебедка выполняет функцию тяги, она также может использоваться в сочетании с лебедкой в качестве подъемного устройства.
Для начала давайте рассмотрим возможные области применения лебедки – их довольно много.
Электрическая лебедка полезна для водителей, которым нужно вытащить застрявший в грязи или снегу автомобиль.

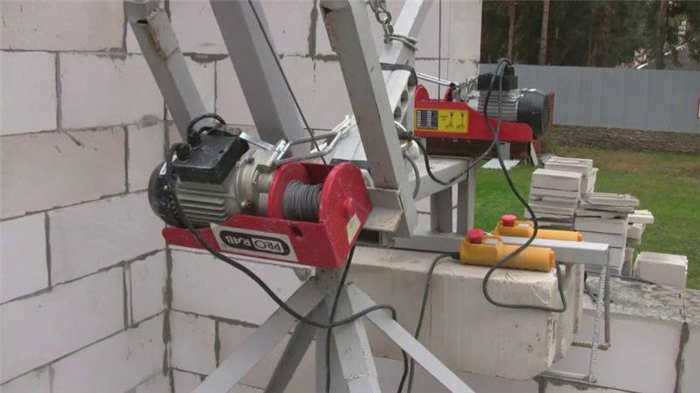

Строителям она нужна для подъема строительных материалов и различных сборных элементов каркаса (например, собранных элементов стропильной системы крыши дома).
Электрическая лебедка также полезна в домашней мастерской – для подъема электродвигателя или различных тяжелых механизмов.
Некоторые садоводы используют электрическую лебедку для быстрой вспашки огорода.
В общем, в умелых руках этому устройству всегда найдется достойное применение. И самое главное, лебедка является действительно большим подспорьем – вам не придется "ломать" спину, перетаскивая различные тяжести вручную.

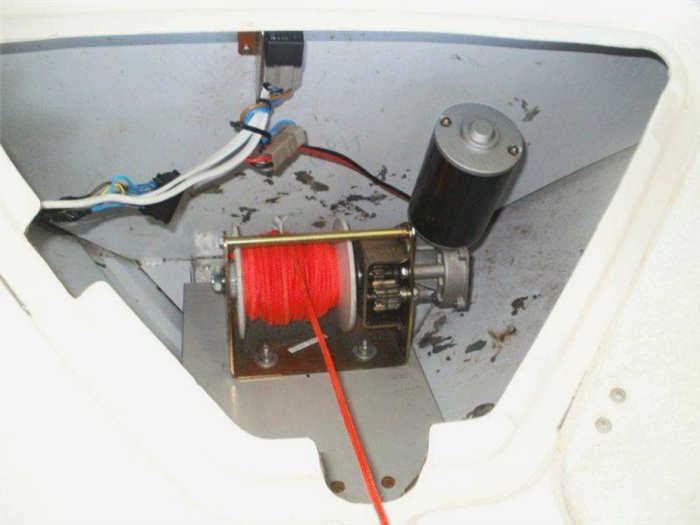

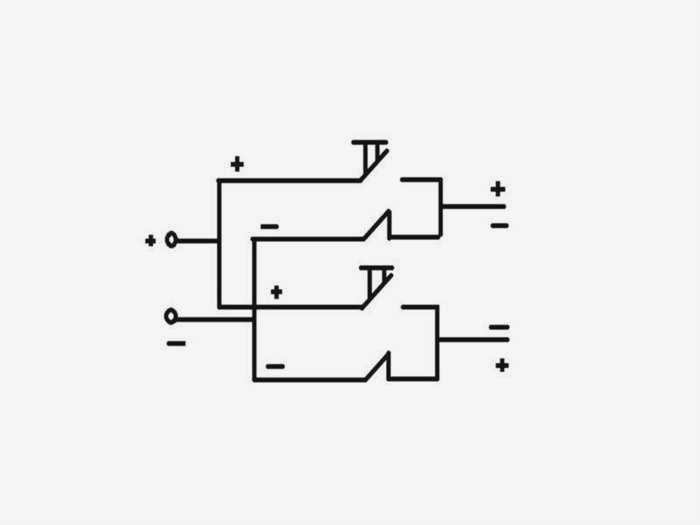

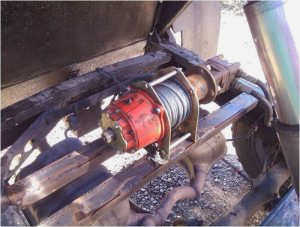

Как правило, в качестве привода используются электродвигатели мощностью 1 кВт и более с подключением к сети 220 В. Однако можно сделать собственную электрическую лебедку на 12 В – отличный вариант для использования в автомобиле.
Существует множество вариантов изготовления лебедок. Рассмотрим наиболее практичный и бюджетный из них.
Сделать самому или купить?

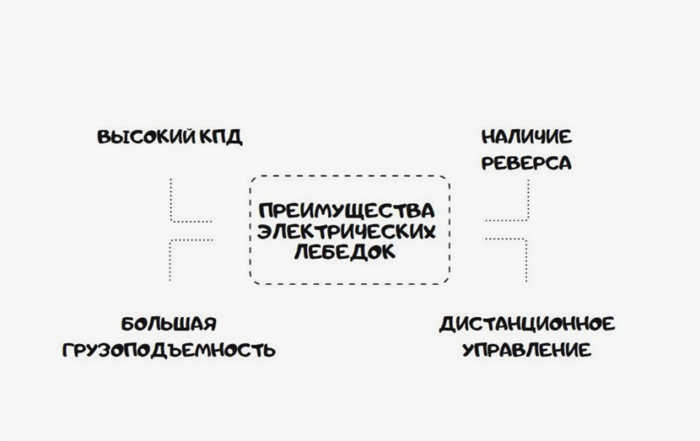

В отличие от ручных лебедок, электрические лебедки более мощные и имеют большую грузоподъемность. Правда, и стоимость их значительно выше. Поэтому, чтобы сэкономить деньги, подумайте о том, чтобы сделать самодельное устройство.
В этой статье вы узнаете, как сделать электрическую лебедку своими руками, используя подручные материалы и бывшие в употреблении детали.
Кому-то может показаться, что сделать электрическую лебедку своими руками сложно. Но в действительности это не так.
Если у вас есть нужные инструменты и простые руки, вы можете это сделать. Вы можете недорого купить электродвигатель или найти его на свалке – их там очень много.

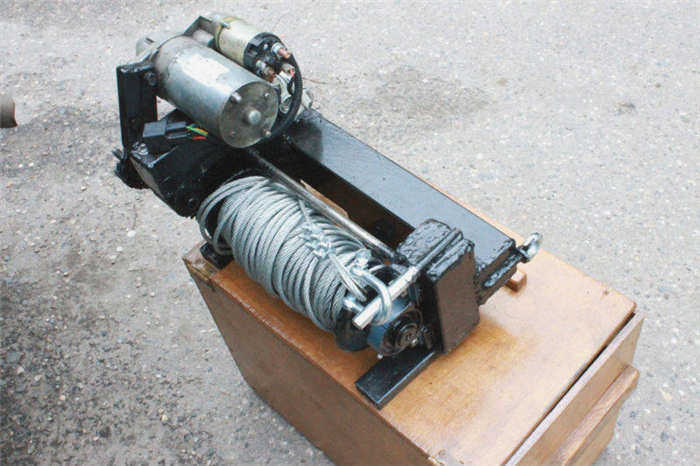

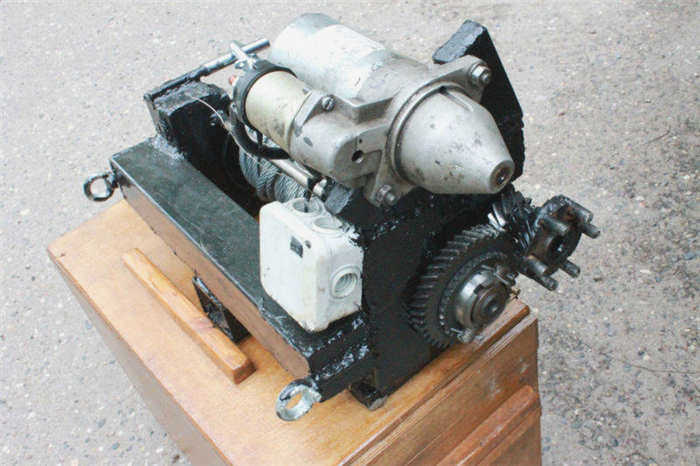

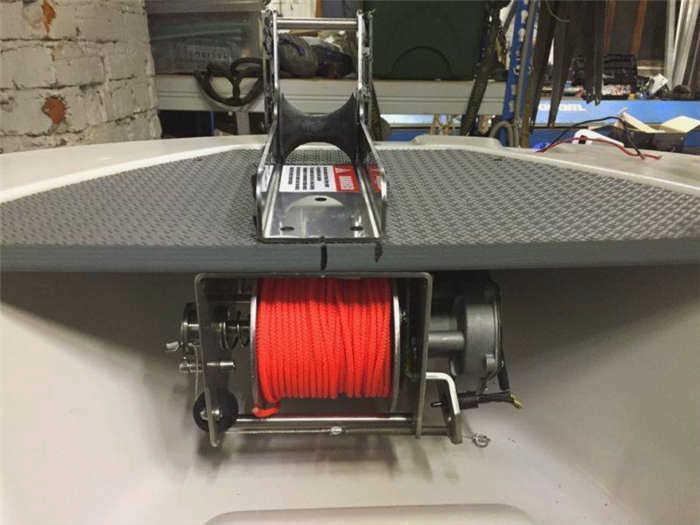

Вообще, существует множество версий лебедок с разными приводами. Необязательно использовать электродвигатель на 220 вольт. Например, можно сделать электрическую лебедку из автомобильного стартера. Это один из самых популярных вариантов.
Кроме того, некоторые домашние умельцы часто делают электрические лебедки из шуруповерта или дрели. Это также достаточно эффективный вариант. Однако не стоит рассчитывать на высокую производительность.
Шестерни для лебедки также могут быть разными: червячные или обычные, состоящие из больших и малых шестерен.
Более подробно о выборе редукторов мы поговорим позже, а пока давайте рассмотрим некоторые самодельные редукторы из доступных материалов.
Что такое лебедка и где она используется?
Это специальный механизм, который обеспечивает тягу с помощью троса, кабеля, цепи или другого элемента с гибкими свойствами. Для работы используется приводной барабан.
Он может приводиться в действие вручную с помощью каната, электродвигателя или парового двигателя.
В основном используется для вертикального подъема грузов. Однако модификации: якорный брашпиль, якорный брашпиль, лебедка подходят для работы в горизонтальном направлении.
Что нужно знать, чтобы построить лебедку
Необходимо разобраться в конструкции устройства. Многие думают, что это не важно, сделали по схеме, по шагам и будет.
На самом деле теоретическая часть – самая важная.
Например, как незадачливый мастер укажет, что самодельное устройство можно собрать с характеристиками под свои нужды.
Но с целью увеличения мощности или уменьшения размеров модели.

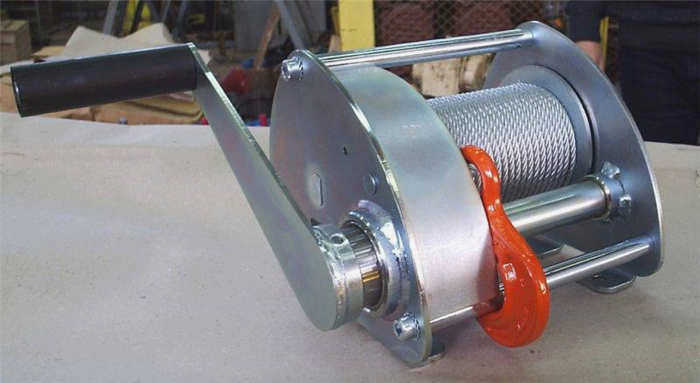

Как сделать лебедку из доступных материалов
Небольшая канатная лебедка с редуктором для подъема и опускания грузов будет очень полезна в домашней мастерской. Она экономит много сил и времени. Ее можно изготовить из самых простых материалов и деталей. С этой работой справится любой взрослый, имеющий некоторый опыт.

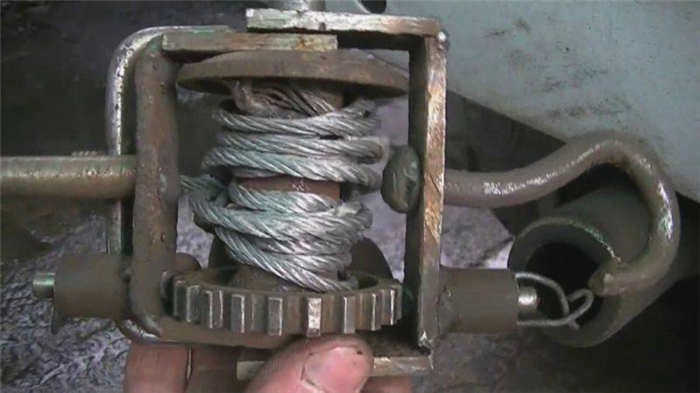

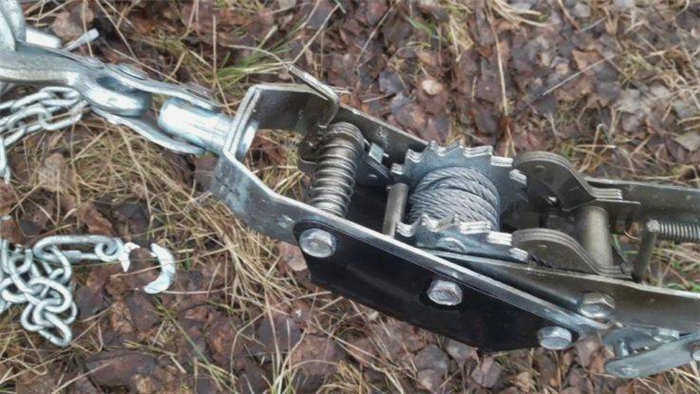

Процесс изготовления ручной реечной тросовой лебедки из доступных материалов

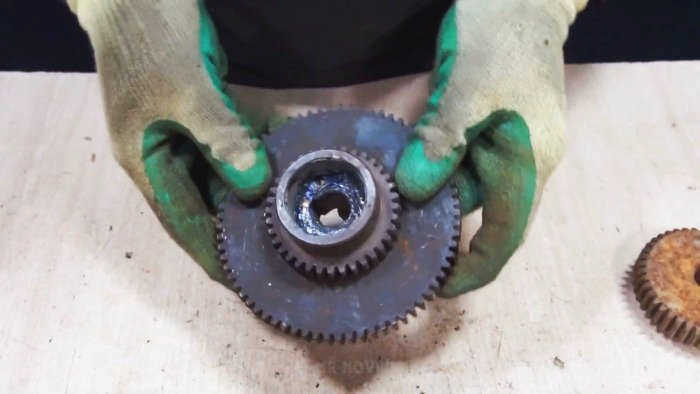

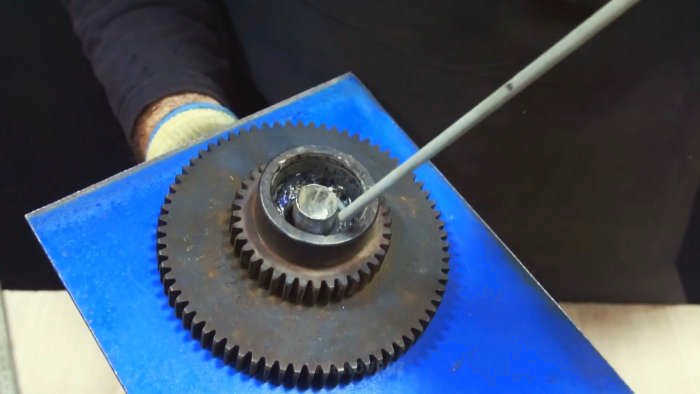

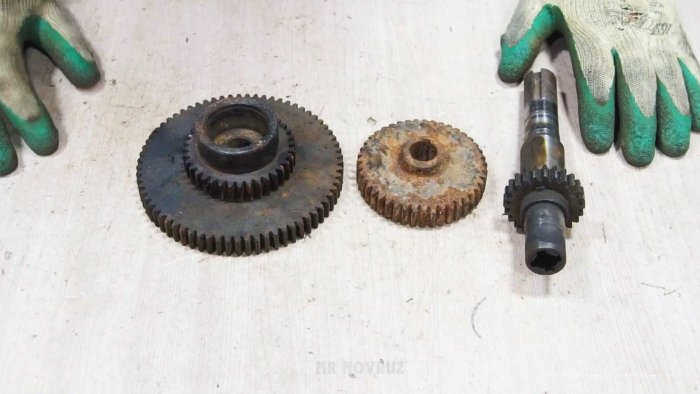

Поместите самую маленькую звездочку на самую большую так, чтобы ступица первой звездочки находилась внутри второй, которая, в свою очередь, должна быть обращена наружу. Приварите их вместе в этом положении.

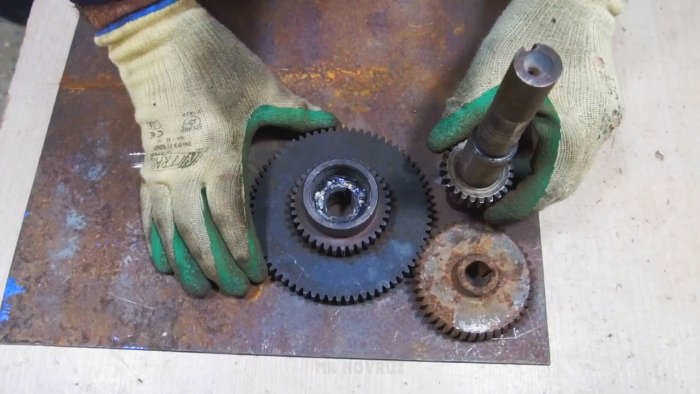

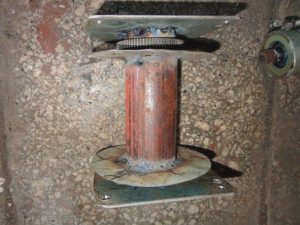

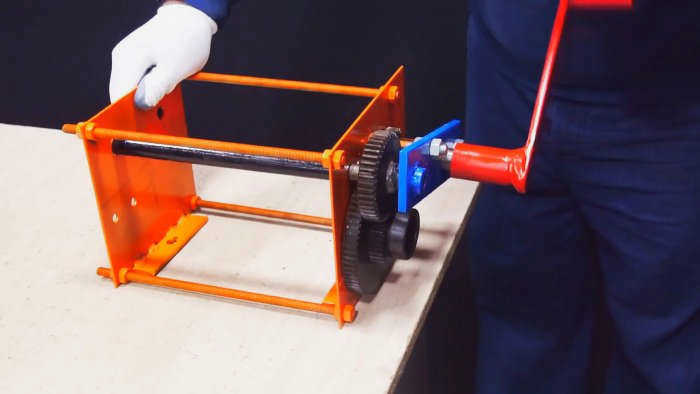

Расположите шестерни и вал-шестерню в таком положении, как они будут располагаться в лебедке, чтобы обеспечить работу и снизить нагрузку на привод. Затем вырежьте из листового металла 2 одинаковые пластины необходимых размеров.

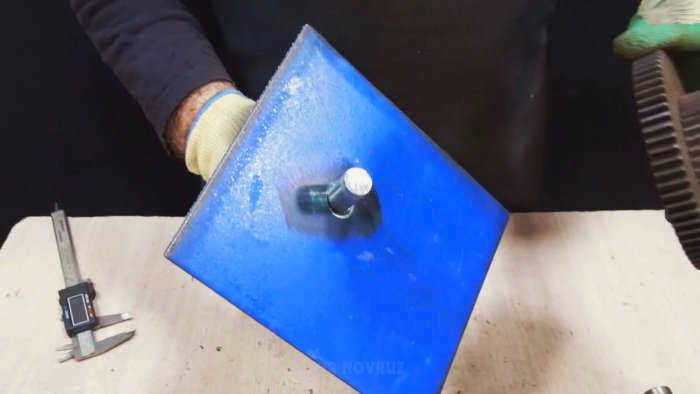

Просверлите отверстие в одной из пластин для вала двойной шестерни, вставьте его через отверстие наружу и приварите. Просверлите отверстия в пластине для концов вала одинарной шестерни и вала-шестерни, но проведите валы в противоположном направлении.

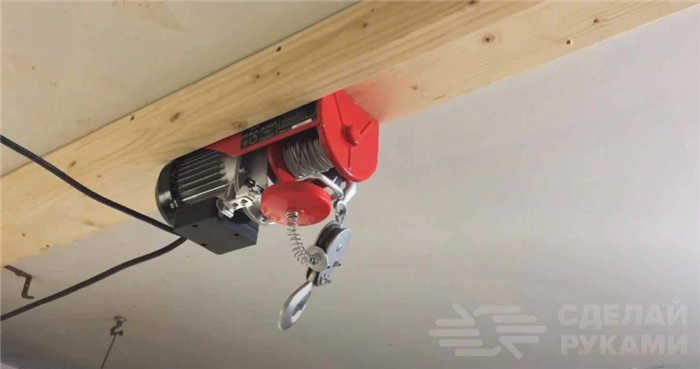

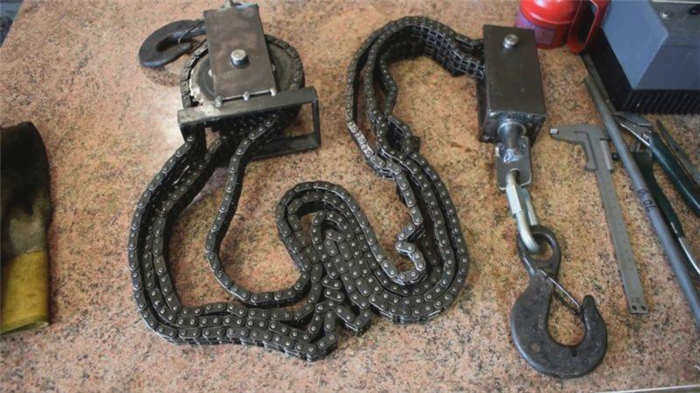

Подъемник

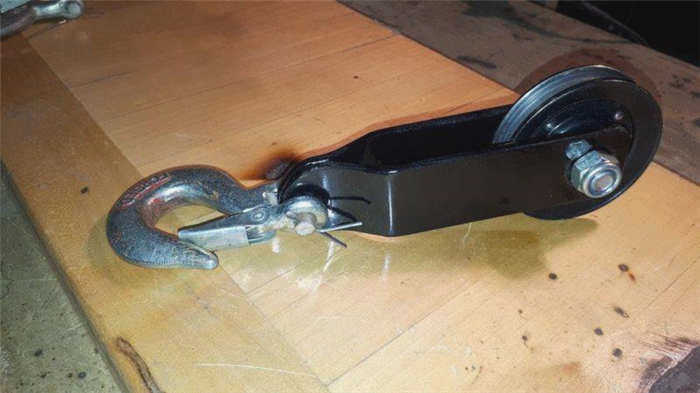

В гараже или бунгало возникает необходимость поднимать тяжелые предметы из подвала. Чтобы предотвратить проблемы со спиной, специалисты разработали подъемный механизм под названием цепная таль. Проще говоря, это лебедка со шкивами для тросов. Петлеобразный канат равномерно натягивается между шкивами, передавая кручение от первого шкива ко второму.
Один из шкивов неподвижен, а другой подвешен к грузу. Когда канат натягивается на неподвижный шкив, он создает силу тяги за счет силы трения в полостях блока.
Мастеру с опытом и высокой грузоподъемностью необходимо иметь металлические детали и канат.
Инструкции по сборке

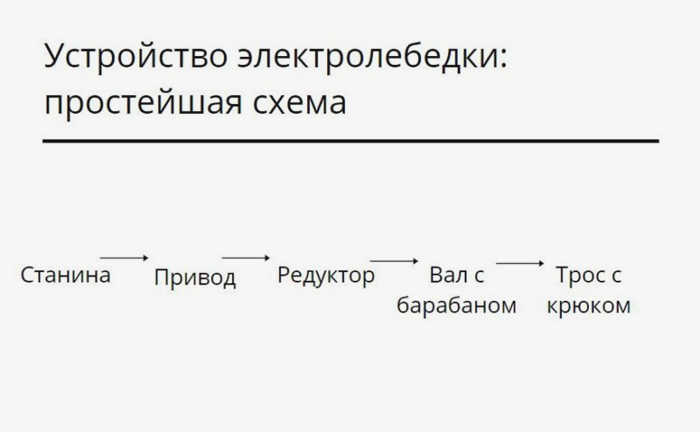

Лебедка опирается на шкивы и трос. Она может быть оснащена различными аксессуарами – основа лебедки остается неизменной. Зная основу и принцип работы лебедки, можно собрать лебедку по необходимости, используя доступные материалы.
Универсальная инструкция по сборке:
- Рама изготавливается из куска трубы.
- К раме приваривается металлический лист.
- Из вала и листа формируется барабан.
- К барабану крепятся ступицы.
- Барабан устанавливается на вал.
- На барабан наматывается трос, один конец которого закреплен на звездочке.
- Барабан крепится к раме с помощью болтов и гаек.
- Другой конец каната крепится с помощью прочного защелкивающегося крюка.
Важно, чтобы размеры были правильными, а используемые материалы достаточно прочными, чтобы выдержать большой вес груза. В конце концов, поломка лебедки закончится финансовыми затратами и травмами.
Хотя лебедка существует с древних времен, она и сегодня пользуется большим спросом. Она незаменима для автовладельцев, рыбаков и строителей домов.
Иногда покупать готовые лебедки нерентабельно, но механизм можно соорудить своими силами из подручных материалов. Таким образом, можно быстро разрешить возникшие ситуации.
