Системы отопления. Какую выбрать?
Если вы строите дом, то в какой-то момент у вас может возникнуть вопрос, какую систему отопления выбрать. Конечно, самый простой способ – найти компанию, которая спроектирует и установит систему отопления для вашего дома. Вы получите гарантию на их работу. Если же ваши финансовые возможности не позволяют этого сделать, или вы хотите попробовать свои силы и сделать разводку отопления самостоятельно, прочитайте эту статью. Мы надеемся, что эта информация будет полезной и поможет вам сделать выбор.
Существует две большие группы систем отопления – однотрубные и двухтрубные. Разница заключается в подключении радиаторов. В однотрубной системе радиаторы подключены последовательно, отсюда вытекает основной недостаток этой системы. Температура в радиаторах постепенно снижается с расходом теплоносителя, поэтому ближайшие к котлу радиаторы всегда теплее, чем расположенные дальше.
В двухтрубных системах радиаторы подключены параллельно, поэтому все приборы нагреваются одинаково. Однако такие системы сложнее в установке и требуют больше материалов. Давайте рассмотрим каждую систему подробнее. Пойдем от простого к сложному.

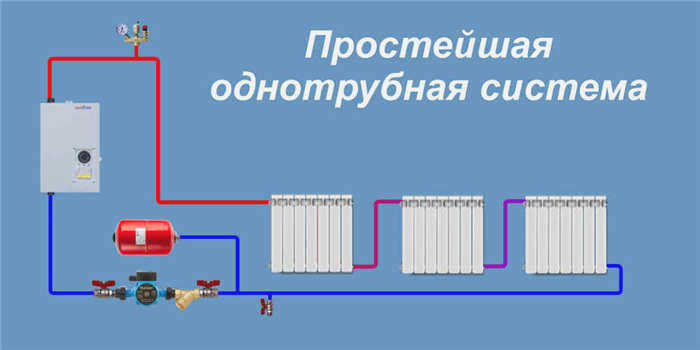

Простейшая однотрубная система – самый дешевый вариант.
Посмотрите на рисунок, система не может быть проще. Теплоноситель, проходя последовательно через несколько радиаторов, возвращается в котел, где повторно нагревается.
В такой системе невозможно отключить или уменьшить один радиатор, так как его закрытие полностью остановит циркуляцию в системе. Вы можете спросить: "Зачем нужна система, в которой нельзя выключить обогреватель, когда становится жарко?"
Вы абсолютно правы!
Но в некоторых случаях стоит установить такую систему. Например, у вас дача с одной комнатой, где система состоит из трех радиаторов и электрического котла. В этом случае нет необходимости отключать радиаторы, а если станет жарко, можно просто убавить температуру на котле. Эту систему можно охарактеризовать как простую, дешевую и без хлопот.
Однотрубное пароводяное отопление или "ленинградка"
Труба подачи и обратки воды однаотсюда и название "однотрубная". Основная труба выходит из отопительного котла и идет к радиаторам, проходит через них и возвращается в котел.
Проходя поочередно через каждый радиатор, вода отдает часть своего тепла отопительному прибору. Таким образом, после остывания она достигает последнего радиатора.
Разница температур между первым и последним смесителем может быть между 10-20 °C.
Преимущества и недостатки, можно ли ее использовать в многоэтажных домах
Преимуществами однотрубной системы являются делают ее популярной:
- Простота и доступность – Это самая технологически несложная система отопления. Для ее сооружения требуется минимальное количество труб, что стоит относительно небольших денег.
- Теплоноситель может проходить по трубам самотеком.Это важно для автономного, независимого отопления.
Основной недостаток системы неравномерный обогрев помещений. Это ограничивает применимость системы в многоэтажных зданиях. Следовательно, однотрубная система не подходит для отопления квартир и обычно используется в небольших зданиях площадью до 100 м2. до 100 м2.
Горизонтальная и вертикальная разводка: периметр и описание, что лучше
Существуют различные варианты организации Существуют различные варианты организации однотрубной системы отопления:
- отопительный контур может быть расположен на одном этаже. Это известно как горизонтальный контур.
- Отопительный контур может быть выполнен на двух этажах. Это так называемая вертикальная трасса.
Рисунок 1. Схема системы отопления "Ленинградки". Движение теплоносителя от котла к радиаторам показано красным цветом, движение теплоносителя обратно – синим.
Для вертикальной однотрубная система возможны следующие варианты:
- Вода может подаваться в контур из коллектора, расположенного выше – так называемый верхний излив. верхний излив.
- Вода может поступать в контур снизу и двигаться по контуру "первый этаж – второй этаж – первый этаж". – так называемый нижний излив.
Варианты подключения радиатора:

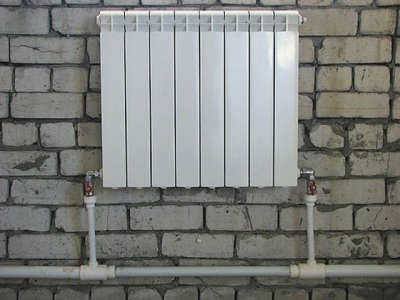

- Подключение непосредственно к основной трубе.
- Подключение с патрубками.

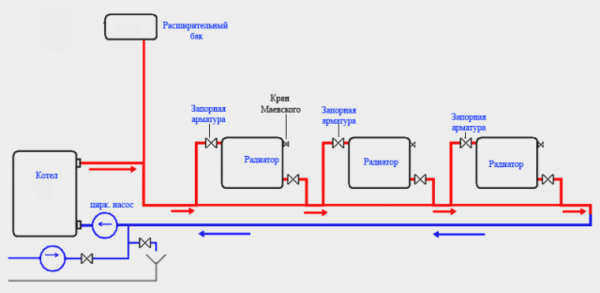

Этот вариант является выносной моделью двухтрубной системы.. В этом случае радиаторы подключаются к основной трубе через патрубки. патрубки. Основной поток проходит вдоль радиаторов, при этом в каждый радиатор поступает только часть горячей воды. Основной поток продолжается, не входя в радиатор. Это позволяет равномерно распределять тепло между помещениями.
Кроме того, более технологичен и удобен в ремонте. Если требуется замена одного из смесителей, его снимают, и система продолжает работать. В этом отличие от схемы, при которой батареи врезаются непосредственно в основную трубу, без соединительных элементов, и весь объем теплоносителя проходит через каждую батарею.
Принцип работы
В однотрубной системе одна и та же труба выполняет функции подачи горячей и возврата холодной воды. Основная труба последовательно соединяет все радиаторы все радиаторы. Таким образом, вода теряет часть своего тепла в каждом радиаторе. Поэтому в однотрубной системе отопления радиаторы теплее в начале и холоднее в конце контура.
Внимание! Самыми теплыми помещениями будут те, которые находятся непосредственно за котлом. Самыми холодными будут помещения перед котлом. Это следует учитывать при строительстве дома.
При такой схеме отопления большие помещения должны располагаться первыми от котла – например. При такой схеме отопления большие помещения – например, кухни, столовые, прихожие – должны располагаться первыми от котла. Последними – маленькие спальни.
Распределение
Однотрубная разводка идеально подходит для перемещения теплоносителя самотечный поток. Если радиаторы установлены правильно, вода будет течь по трубам сама по себе, без помощи циркуляционного насоса. Для этого требуется значительный перепад высот между котлом и распределительным коллектором.
Отопительный котел должен быть расположен как можно ниже – на первом этаже помещения или в подвале.
Коллектор, по которому распределяется нагретая вода, размещается как можно выше – под потолком верхнего этажа или на чердаке. В процессе нагрева вода поднимается из котла в коллектор.
При нагревании она расширяется, становится легче и поэтому поднимается вверх. Затем она поступает из коллектора в подающую трубу, к радиаторам и обратно в отопительный котел.
Инфо! При отоплении большого дома однотрубная система может быть разделена на на ряд последовательных каналов. Все они начинаются от коллектора и заканчиваются перед котлом.
Помимо котла, коллектора и радиаторов, в систему должны быть встроены следующие компоненты расширительный бак. Коэффициент расширения воды зависит от величины нагрева; при разных величинах нагрева вода расширяется по-разному. В результате часть теплоносителя удаляется из системы. Для сбора и хранения испарившейся воды система оснащена резервуар.
Основной движущей силой теплоносителя является повышение температуры воды. Чем выше температура теплоносителя, тем выше скорость движения воды в трубах. Также на скорость потока влияют диаметр труб, наличие углов и изгибов в трубах, тип и количество запорных устройств. В системах данного типа используются только шаровые краны. Обычные краны даже в открытом положении препятствуют потоку воды.
Типы систем
Двухтрубная система отопления также различается по типам систем.
Вертикальная .
В этой системе с нижней разводкой подающий и обратный стояки прокладываются в нижней части зданияи жидкость по ним течет отдельно к радиаторам.
Преимущества:
- превосходный контроль концепции отопления;
- каждый отопительный прибор может быть отключен отдельно.
Недостатки:
- Длинные трубы;
- Плоские счетчики не поставляются.
Уровни

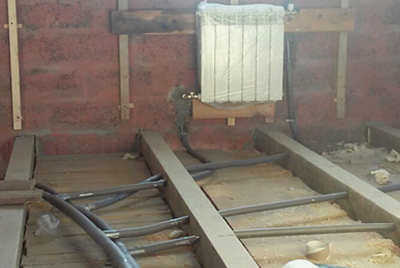

Для каждого радиатора в зоне пола в полу прокладываются трубы от подводящих стояков. Квартиры в этой системе вводятся отдельно.
Радиаторы оснащены вентиляционными клапанами.
Это распространенный тип системы в современных многоэтажных зданиях.
Преимущества:
- они такие же, как и в вертикальном типе;
- можно подключить счетчики.
Недостатки:
- если здание высокое – потребуются компенсаторы давления;
- решение сложнее, чем у вертикального типа.
Схема верхнего подключения
Вертикальная труба устанавливается в верхней части помещения. Основная отличительная особенность: Высокое давление в подающей трубев магистрали, благодаря значительной разнице в уровнях труб (возвратной и подающей соответственно). Это позволяет им иметь одинаковую ширину даже в случае системы естественной циркуляции.
Включив насос, можно добиться нормального давления даже при использовании труб узкого диаметра. Наилучший эффект достигается в двухэтажных домахтак как естественная циркуляция лучше из-за разницы в высоте между котлом в подвале и радиатором на втором этаже. на 2-м этаже.
Монтаж двухтрубной системы отопления в отдельно стоящем доме своими руками
Строительство системы состоит из нескольких этапов.
Расчеты
Перед монтажом необходимо установить четкую схему разводки, которая всегда определяется гидравлическим расчетом, выполненным специалистом. Гидравлический расчет всегда выполняется специалистом:
- Рассчитывается количество радиаторов;
- рассчитывается размер и количество стояков по периметру;
- рассчитываются будущие потери.
Внимание! Расчет должен проводиться в соответствии со схемой отопленияя. Гидравлический расчет позволяет понять токовые сопротивления и предоставляет информацию о расходе и температуре воды в отдельных секциях.
Установка
- Прежде всего, котел устанавливается в отдельном вентилируемом помещении, Прежде всего, котел устанавливается в отдельном вентилируемом помещении. Он должен быть расположен вдали от стен и должен быть легко доступен. Стены и пол в помещении должны быть покрыты огнеупорным материалом.
- Затем насос, коллектор, и счетчики у котла.
- От котельной, прямо через стены, от котла, прямо через стены, трубопроводы к радиаторам.
Подключение

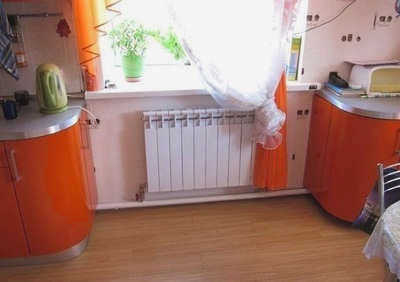

Последний этап – подключение радиаторов.. Радиаторы устанавливаются на кронштейнахпод окном. Кроме того, рекомендуется . установить датчики тепла.. Они используются для управления потоком и температурой воды.
Ввод в эксплуатацию
После подключения компонентов , проводится испытание давлением. Тестовый ввод котла в эксплуатацию возможен после оформления документовв присутствии специалистов газовой службы.
Что выбрать: однотрубную или двухтрубную систему отопления

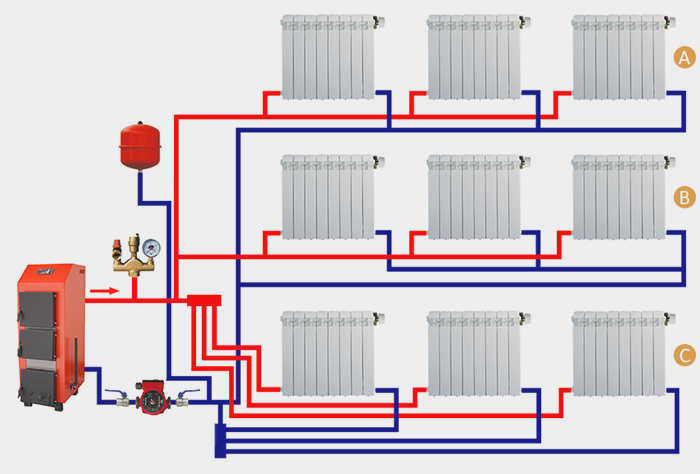

В большинстве новых зданий используется именно такая система распределения. В двухтрубной системе вода из котла поступает к радиаторам через подающую трубу. Каждый радиатор имеет входной патрубок рядом с радиатором, через который вода поступает в радиатор.
Подающая труба заканчивается возле последнего радиатора.
В дополнение к подающей трубе каждый радиатор имеет отводящую трубу. Она соединяется с возвратной трубой. Обратная труба начинается у первого радиатора и заканчивается на входе в котел. Таким образом, нагретая вода поступает в радиаторы равномерно и имеет одинаковую температуру.
Давайте проведем сравнение, что выбрать – однотрубную систему отопления, так называемую ленинградку, или двухтрубную. Какая из них дешевле в строительстве и какая лучше с точки зрения эффективности. Однотрубная система отопления используется довольно широко, она эффективна, и многие владельцы скажут, что она работает хорошо или удовлетворительно, по их мнению. В то же время, на первый взгляд, двухтрубные системы выглядят заметно дороже, поскольку используются две трубы вместо одной.
Из каждого радиатора вода направляется в обратную трубу, где она собирается и подается в котел для дальнейшего нагрева. Такой поток теплоносителя обеспечивает равномерный обогрев всех помещений. Двухтрубная система отопления включает в себя компоненты и принадлежности однотрубной системы. Помимо котла, радиаторов, подающего и обратного трубопроводов, в так называемую систему обратного трубопровода входит также циркуляционный насос.
Длинные трубопроводы, изгибы и перегибы подающих труб затрудняют циркуляцию теплоносителя. Поэтому требуется принудительная циркуляция с помощью электрического насоса. Фото 1. В двухтрубной системе также больше водопроводных кранов, которые регулируют поток и количество воды. Такой кран должен быть установлен до и после каждого радиатора. В горизонтальной двухтрубной системе трубы соединяют радиаторы горизонтально. Эта схема работает для отопления одноэтажного дома или одного этажа многоэтажного бунгало.
Ленинградская или двухтрубная система отопления, что выбрать
При подвесной системе вся распределительная сеть прокладывается на утепленном чердаке здания. Там же устанавливается расширительный бак. Такое решение не подходит для плоской крыши. Сравнивая эти две схемы трубопроводов, легко решить, какая из них лучше. Двухтрубная система намного эффективнее в каждом случае.
Однако у нее есть один существенный недостаток. Для ее монтажа требуется в два раза больше труб. Кроме того, в комплект входит множество фитингов, клапанов и муфт, поэтому монтаж двухтрубной системы обходится гораздо дороже. До недавнего времени, когда для монтажа двухтрубной системы использовались стальные трубы и трудоемкие процессы сварки, затраты были непомерно высоки. С появлением металлического ламината и технологии горячей пайки монтаж двухтрубной сети стал доступен практически каждому.
