Леса строительные разборные металлические размеры

Рамные строительные леса ЛРСП-30 – это самый простой и дешевый вид оборудования, необходимый для обеспечения работ на высоте. Элементы конструкции собираются по принципу "труба в трубу", что не только ускоряет процесс сборки, но и делает конструкцию прочной и чрезвычайно устойчивой. Дополнительное крепление к стене только усиливает эту характеристику.

Размеры строительных лесов

Размеры рамных лесов строго стандартизированы. Они собираются в модульную рамную конструкцию из отдельных стандартизированных деталей. Каждая деталь лесов, такая как стойки, опоры, перила или подмости, изготавливается на специальном оборудовании в соответствии с ГОСТ 27321-2018 и СНиП 12-04-2002. Конструкция лесов делится на несколько типов, каждый из которых обеспечивает необходимую мощность для выполнения конкретной производственной задачи. Стандартизация по типу производства и размерам деталей позволяет создавать леса для универсального использования. Унифицированное оборудование легче собирать, ремонтировать и рассчитывать под требуемую площадку и производственную задачу.

Специфика производства рамных лесов

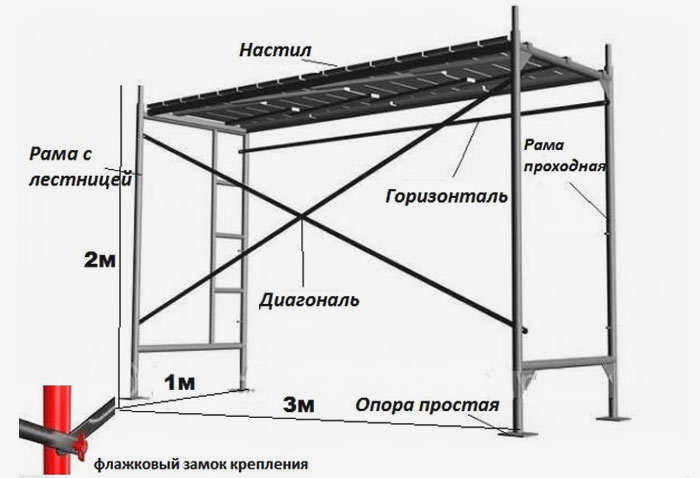

Рамные леса характеризуются использованием легких стальных труб и соединительных диагональных элементов стандартных размеров. Этот тип конструкции чаще всего используется для производственных задач нормальной сложности. Стандартизация сборных деталей с фиксированными размерами упрощает процесс монтажа и демонтажа лесов. Их секции всегда одинаковы и могут иметь следующие стандартные размеры:

• длина секции (шаг): 2/2,5/3 метра;
• высота секции: 2 метра;
• ширина секции: 1 метр.

Общая прочность конструкции обеспечивается за счет использования трубчатых опор и горизонтальной арматуры необходимого диаметра и толщины стенок. Эти параметры выбираются в зависимости от размеров строительной площадки и высоты рабочей зоны. Рамные леса LRSP-30 могут использоваться для ремонта на высоте до 30 метров. Диаметр труб лесов составляет 42 мм, а толщина стенки – 1,5 мм. Следующий тип рамных лесов (LRSP-100) отличается более высокими параметрами прочности и возможностью работы на высоте более 30 метров. Это достигается благодаря опорным стойкам из стали повышенной прочности (48/3 мм).

Модульная конструкция делает рамные леса мобильными в использовании. Стандартные размеры позволяют быстро добавлять секции или перемещать оборудование на другую площадку. Конструкция разработана таким образом, чтобы леса было легко хранить, транспортировать и использовать для выполнения любых видов работ.

Классификация строительных лесов

При выборе строительных лесов одним из самых важных вопросов является тип этих изделий. Существует несколько типов, которые отличаются по стоимости, сфере применения и некоторым конструктивным особенностям:

Модульные. Характерной особенностью данного вида строительных лесов является полное отсутствие рамы. Несущие элементы соединяются горизонтальными скобами.

Подвесные. Применяются в тех случаях, когда использование других типов конструкций невозможно. Это касается труднодоступных мест, например, ремонта опор мостов.

Штыревые. В основном используются для отделочных или ремонтных работ на высоте до 40 метров. Недостатком таких лесов является их относительно большой вес, что связано с увеличенной толщиной стен башни.

Клиновидные. Устройство включает в себя усиленное металлическое покрытие, что приводит к значительно большей рабочей нагрузке. Такие леса целесообразно использовать, когда необходимо одновременно задействовать большое количество рабочих и дополнительную технику.

Рамы. Это наиболее распространенный тип конструкций данного вида. Он состоит из рамы, соединенной диагональными и горизонтальными скобами. Они легкие и удобные для транспортировки, но также быстро возводятся. Их не рекомендуется использовать на участках со сложной геометрией.

Особенности сборки

Сборка строительных лесов происходит в несколько этапов. Для начала рассмотрим процесс сборки конструкции рамного типа:

• Опоры и башмаки устанавливаются на заранее подготовленную площадку.
• Смежные рамы устанавливаются в башмаки, а затем соединяются вертикальными и горизонтальными распорками.
• Устанавливаются рамы перил.
• Затем устанавливается второй уровень.
• Когда рамы установлены, крепления должны быть расположены в шахматном порядке.
• Осуществляется монтаж обшивки с помощью болтов.
• Сборка подъемных лестниц.
• Крепление к стене с помощью скоб и крюков.

Хомутовые леса более сложны. Это связано с тем, что поперечные балки соединяются в соответствии с заранее рассчитанным количеством узлов.

Установка производится следующим образом:

• На предварительно подготовленную площадку устанавливаются деревянные распорки.
• Затем устанавливаются пятки и винтовые скобы.
• В них вставляются стойки, а соединения фиксируются хомутами.
• Затем они закрепляются стяжками, на которые затем устанавливаются панели.

Особенности конструкции ЛРСП-30

Наклонные леса LRSF-30 отличаются высокой безопасностью для рабочих. Они оснащены широкими ступенями, которые облегчают подъем на высоту. Конструкция выдерживает нагрузку до 200 кг на квадратный метр – средний вес двух человек и необходимого оборудования и материалов. В комплект входит стандартный набор компонентов – деревянный настил, кронштейны, ригели и другие металлические детали. Это позволяет собрать конструкцию необходимых размеров до фиксированной высоты (30 метров).

Стоит отметить, что эти леса можно использовать для строительных работ на типовых зданиях. Это означает, что LRSP-30 нельзя использовать на конструкциях овальной или другой сложной формы.

Условия хранения LRSP-30 на стройплощадке

Строительные леса изготовлены из стальных элементов, поэтому при их хранении необходимо соблюдать осторожность. Прежде всего, необходимо избегать контакта с влагой и почвой, так как они являются основной причиной коррозии. По этой причине компоненты LRSP-30 следует размещать на сухой площадке.

Мелкие детали, не покрытые слоем краски, следует пропитать растворителями или другими жидкостями подходящего состава. Если предполагается длительное хранение, сборные компоненты в ящиках можно укладывать друг на друга, но не более чем в 3 ряда.

Завод ДЗСЛ установил достаточно низкие цены на свою продукцию. Мы сами производим свою продукцию, поэтому не подвержены изменениям рынка и расценкам, установленным нашими конкурентами.

. ПРИМЕЧАНИЕ .

Обращаем внимание на недобросовестных продавцов, которые предлагают расчеты рамных лесов по более привлекательной цене. привлекательная цена за счет уменьшения количества соединительных элементов, что может повлиять на жесткость конструкции. Мы гарантируем расчет рамных лесов по ГОСТу и, самое главное, безопасную работу на любой высоте.

Примеры

Для расчета строительных лесов необходимо учесть оба вышеперечисленных метода, чтобы правильно выбрать материал и определить его количество, что в конечном итоге позволит оценить стоимость.

В первую очередь необходимо измерить длину и высоту фасада или стены, которую необходимо обработать или отделать. Затем определите количество пролетов будущих строительных лесов, которые смогут покрыть всю стену. Популярные значения высоты и пролета – 2 и 3 метра соответственно.

Пример: леса необходимы для фасада здания высотой 20 метров и длиной 30 метров. Решение.

1. Сначала определите общее количество уровней. Это будет 10, так как 10*2=20 метров.
2. Затем определите количество пролетов по длине стены. Это также будет 10, так как 10*3=30 метров.
3. Затем рассчитайте общую площадь здания: 20 метров * 30 метров = 600 м2.
4. Следующий шаг – учесть возможную нагрузку на каждый этаж, которую можно взять из нормативных документов. Нагрузка зависит от типа выполняемых работ, количества монтажников или других рабочих на платформе и общего веса строительных материалов. В зависимости от полученных данных определяются размеры поперечного сечения различных элементов конструкции.
5. После определения размеров соответствующие элементы ищутся в строительных магазинах или на сайтах производителей, определяется стандартная цена и умножается на площадь.

Последние три шага необходимы, если нужно определить стоимость конструкции при заказе строительных лесов или самостоятельной установке конструкции. Для определения площади без цены достаточно метода расчета, учитывающего высоту и длину стены.

Определение размеров рамных лесов

Рамные леса изготавливаются в соответствии с техническими нормами и требованиями ГОСТ 27321-87, который систематизирует требования ко всем типам стационарных вертикальных конструкций лесов. Этот стандарт содержит рекомендации по конструктивному исполнению всех крепежных элементов и соединений, а также требования к материалам. Помимо ГОСТа, производители разрабатывают собственные технические условия, относящиеся к доскам настила, а также требования к сварным и ограждающим элементам.

Рациональный выбор рассматриваемых конструкций зависит от высоты сооружения, сложности работ, а также расчетных значений рабочих нагрузок. Следует отметить, что рамные леса используются при работе на прямых возвышениях, не имеющих выступов, изгибов и т.д. При выборе важно обратить внимание на технические характеристики труб (наличие антикоррозийного или упрочняющего покрытия и способ изготовления – холоднокатаные трубы предпочтительнее горячекатаных или тянутых, так как они лучше выдерживают нагрузки на изгиб и растяжение).

Маркировка рамных лесов включает буквенную аббревиатуру LRSP (или LSPR), которая означает (с перестановками отдельных слов) "рамные леса со стойками". За ней следует цифра. Оно может указывать на максимальную осевую нагрузку лесов в килограммах (и тогда это будет трехзначное число: например, LRSP-200 допускает максимальную нагрузку 200 кг), а также может указывать на максимальную высоту фасада, к которому может быть прикреплена конструкция (в частности, LRSP-60 рассчитана на высоту 60 метров).

Несмотря на различия в номенклатуре, все размеры и типы рамных лесов отличаются стандартным расстоянием между каждой стойкой (оно составляет 950 мм), что часто позволяет собирать конструкции из компонентов разных производителей.

Как собрать рамные леса?

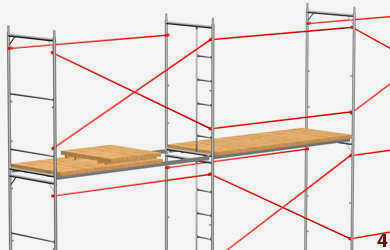

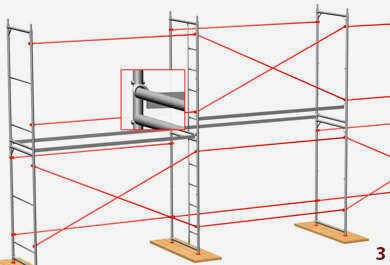

Последовательность сборки рамных лесов следующая:

1. Подготовка площадки к сборке: выкладывание и выравнивание грунта, очистка площадки от камней, снега и мусора, а затем ее просушка.
2. При сборке вновь приобретенных строительных лесов проверьте их комплектность и наличие сертификата соответствия.
3. Персонал, участвующий в сборке, должен иметь разрешение на выполнение работ.
4. Прямой монтаж начинается с одного из углов здания или сооружения. На подготовленное основание укладываются деревянные прокладки высотой не менее 40 мм, на которые крепятся кронштейны. Расстояние между опорами не должно превышать значений, указанных производителем лесов.
5. Установите соседние вертикальные рамы первого уровня на кронштейны или винтовые скобы и соедините их скобами. Проверьте параллельность и перпендикулярность установки с помощью спиртового уровня.
6. Все остальные горизонтальные модули собираются аналогичным образом.
7. Прикрепите этажерку к стене с помощью анкеров или дюбелей (этап установки регулируется инструкцией производителя).
8. Устанавливаются плинтусы и опалубка первого уровня, во время чего проверяются максимально допустимые зазоры, смещения и протечки. Устанавливаются боковые ограждения.
9. Следующий этаж собирается аналогичным образом, со смещенными стяжками.
10. Готовая конструкция проверяется на прочность. Проверяются подмости, поручни и надежность флажковых соединений.
