Не используйте листы нержавеющей стали в качестве материала. Значительная пластичность этого сплава делает эти листы труднообрабатываемыми.
Как сделать собственный листогиб?
Листогиб, наряду с трубо- и пруткогибом, является полезным оборудованием для дома и строительства. Нередко металлические мастерские предлагают услуги по гибке листового металла – за определенную плату. Вы можете заплатить за то, что согнете один или несколько листов – но при самостоятельном строительстве дома трубогиб просто необходим.
Проектирование трубогиба
Перед изготовлением трубогиба определитесь с толщиной и фактурой листов, которые вы хотите согнуть, а также с тем, как именно они будут согнуты. Это позволит вам выбрать конструкцию, в которой будет изготовлен станок. Простейший механизм позволяет гнуть стальной лист с помощью балки. Этот станок легко сгибает лист металла шириной полметра или меньше под углом 90 градусов, используя только силу рук мастера. Лист зажимается в станке с помощью винтового зажима или небольших тисков. Лист сгибают в нужной точке, прижимая к нему траверсу.
Чтобы добиться прямого угла сгиба, необходима специальная вставка в виде полоски металла или сплава, придающая гибкость согнутому листу.
Более совершенной машиной является листогибочный пресс с сеткой и пуансоном в качестве движущего механизма. Лист или сплав помещается на изогнутый или вертикальный штамп, а пуансон (гибочный клин) прижимается к согнутому листу для придания ему требуемого изгиба. Такой станок чаще всего используется в металлообработке, где гибка железного листа является основным видом работ.
Бытовые гибочные станки дома может работать, например, с гидравлическим механизмом, выполняющим роль подъемника.
Для такой машины потребуется как минимум два одинаковых домкрата.
Кроме того, они должны быть синхронизированы, что является дополнительной проблемой по сравнению, например, с трубогибами для арматуры.
Профессиональные машины для гибки листового металла основаны на механизме с тремя валами. В этом случае листовой металл направляется управляемыми валами. В результате радиус изгиба листового металла достигает различных значений при различных подходах.
Особое положение занимают наши линейки продукции электромагнитные листогибочные машины. Однако изготовить такой листогиб самостоятельно довольно сложно. Его положительные особенности – небольшие размеры, бесшумный процесс гибки листа, высокая скорость. Работа этого листогиба происходит за счет электромагнитного поля, создаваемого между гибочной поверхностью и штампом. Сгибатель свободно фиксируется пружиной, а штамп размещается под ним. Механизм приспосабливается к форме сгибаемого листа. Под (или в) гибочным станком находится электромагнит, на который подается выпрямленное сетевое напряжение.
Виды гибочных станков и их конструкция
Прежде чем приступить к созданию самодельного ручного листогибочного станка, важно четко определить перечень задач, для решения которых он необходим. От основного назначения такого устройства будет зависеть, по какой схеме оно будет работать.

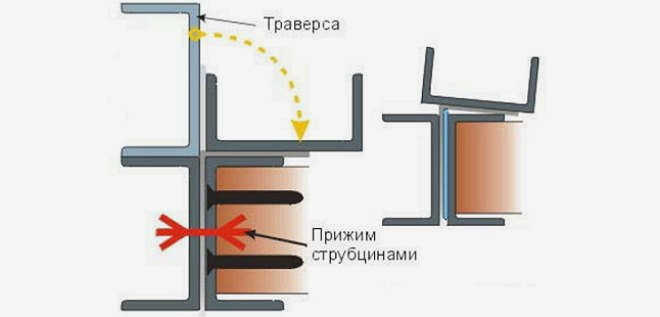

Самым простым является устройство, в котором листовой металл сгибается при помощи специального прутка. С помощью такого устройства лист можно легко согнуть на 90 градусов, используя только силу рук без дополнительного оборудования, если ширина листа не превышает 0,5 метра. Основание листа зажимается струбцинами или в тисках, и лист сгибается под действием давления, оказываемого поперечной балкой. В некоторых случаях может потребоваться вставить распорку (показана справа), которая представляет собой простую полоску металла, помогающую компенсировать гибкость листового металла для достижения угла изгиба точно 90 градусов.
Наиболее распространенная конструкция бытового листогиба

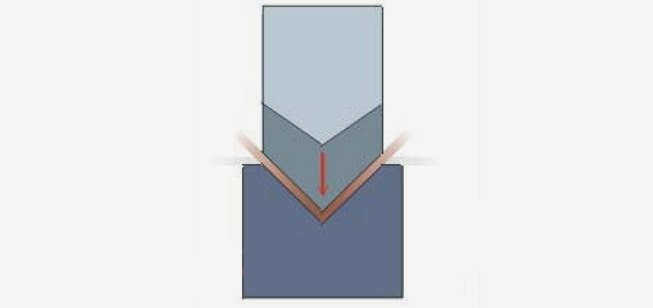

Более сложной конструкцией является листогиб, который состоит из штампа и пуансона. Листовой металл в этом станке помещается на штамп, а пуансон опускается на заготовку сверху, придавая ей нужный профиль. Листогибочный пресс вряд ли можно использовать в домашних условиях, поскольку он сложен и опасен в эксплуатации.
Конструкция листогибочного пресса
Вариант домашнего листогибочного пресса, который работает в паре с ручным гидравлическим прессом. Если у вас уже есть листогибочный пресс, дополнить его устройством для гибки широких листов не составит труда. В результате получится что-то вроде этого:
С чего начать строительство станка для гибки листового металла?
Чтобы построить станок для гибки листового металла, вам понадобится чертеж такого станка или подробные фотографии. Кроме того, необходимо учесть ряд важных факторов, таких как усилия, которые потребуются для использования гибочного станка, его вес и размер (что влияет на мобильность), стоимость и доступность комплектующих. В результате мы имеем следующие исходные параметры.
- Максимальная ширина сгибаемого листа – 1 м.
- Максимальная толщина листового материала: оцинкованный – 0,6 мм, алюминиевый – 0,7 мм, медный – 1 мм.
- Количество рабочих циклов, выполняемых без переналадки или ремонта – 1200.
- Максимальный угол изгиба металлического профиля, полученного без ручной доводки – 120 градусов.
- Крайне нежелательно использовать заготовки из специальных сталей (например, нержавеющей).
- При проектировании трубогиба следует избегать сварных соединений, которые не выдерживают переменных нагрузок.
- Необходимо максимально сократить количество деталей гибочного станка, которые придется заказывать на стороне с помощью токарей или фрезеровщиков.
Очень трудно найти чертеж станка, отвечающий всем этим требованиям, но можно доработать наиболее удачный.
Проверка самодельного листогибочного станка "без нагрузки" и "в действии
Давайте проверим работоспособность нашего самодельного станка "на холостом ходу". Для этого несколько раз поднимите и опустите ручки второго (внутреннего) подвижного уголка. Он должен свободно поворачиваться от горизонтали до вертикали относительно первого (внешнего) неподвижного угла благодаря петлям, соединяющим дверцы.

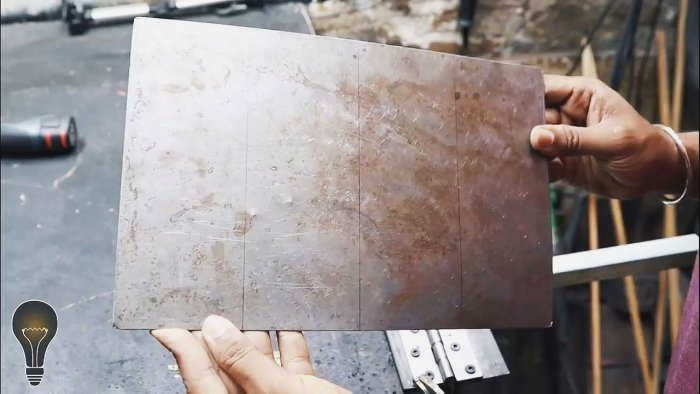

Теперь испытайте наше приспособление для сгибания "в действии". Для этого возьмите лист металла шириной не более приемного паза и разделите его тремя горизонтальными линиями на четыре равные части.

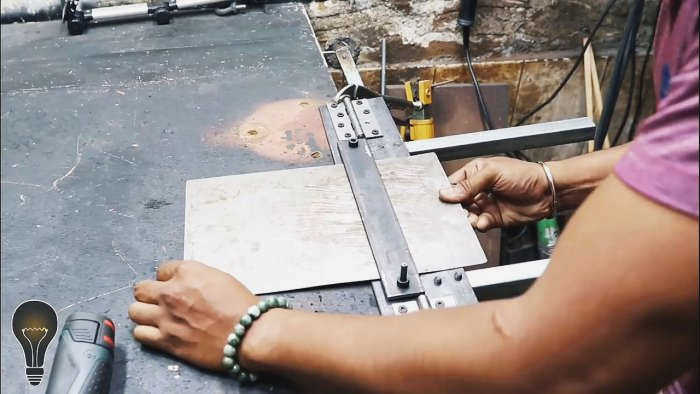

Вставьте его в зазор между планкой и внешней угловой полкой, пока первая метка на листе не окажется заподлицо с его внутренним (начальным) краем.

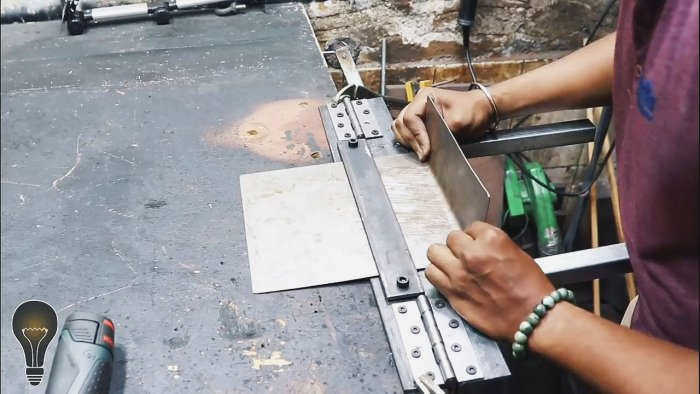

Возьмитесь обеими руками за ручки и поверните их против часовой стрелки. Таким образом, подвижный уголок, вращаясь на своих шарнирах относительно неподвижности, сгибает лист по намеченной линии на 90 градусов или чуть больше, учитывая эластичные свойства материала заготовки.

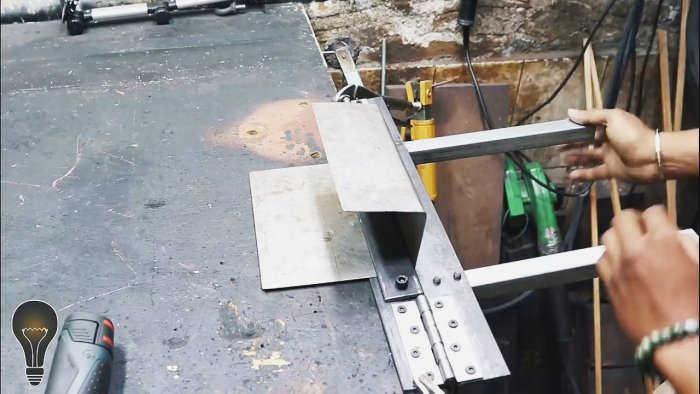

Повторите этот процесс сгибания листа три раза.
Материалы:
- угловой пруток 30х30 мм – 60 см;
- стальная полоса шириной 70 мм – 15 см
- прочные оконные петли – 2 шт;
- шурупы, гайки, винты с накатанной головкой.

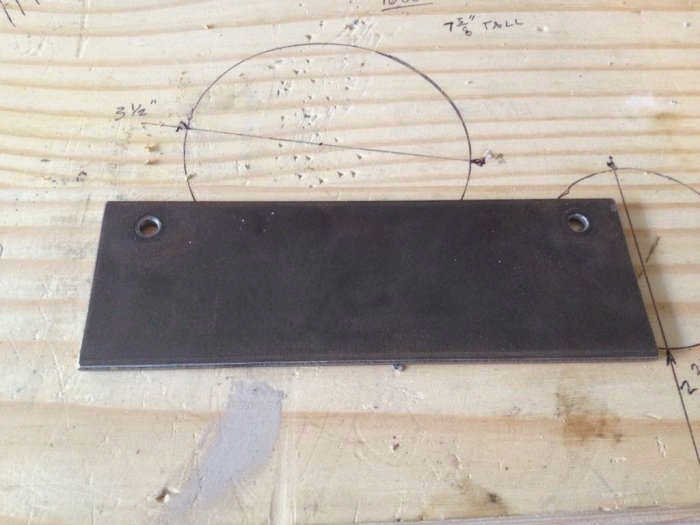

Сначала сделайте основные детали. Отрежьте от ленты кусок длиной 15 см. Разрежьте угол на 4 части по 15 см каждая.

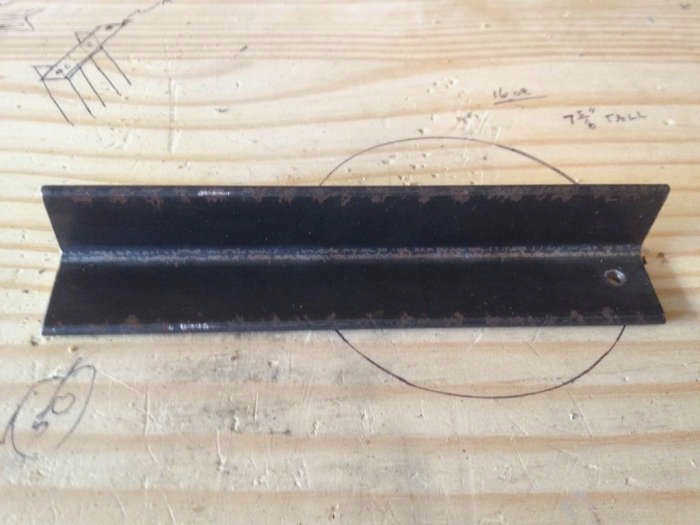

Используйте два угла для изготовления ручек машинки. Сделайте в каждой из них отверстие. Просверлите отверстие в центре одной из сторон на расстоянии 12 мм от края, как показано на фото. Важно: отверстие во втором углу является зеркальным отражением отверстия в первом углу.

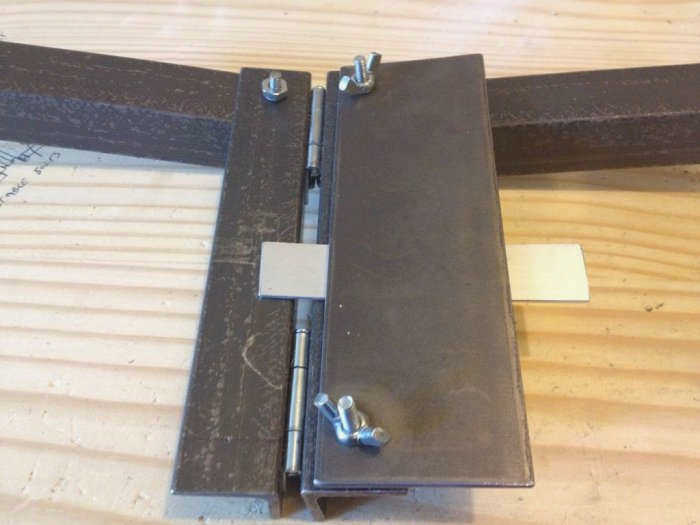

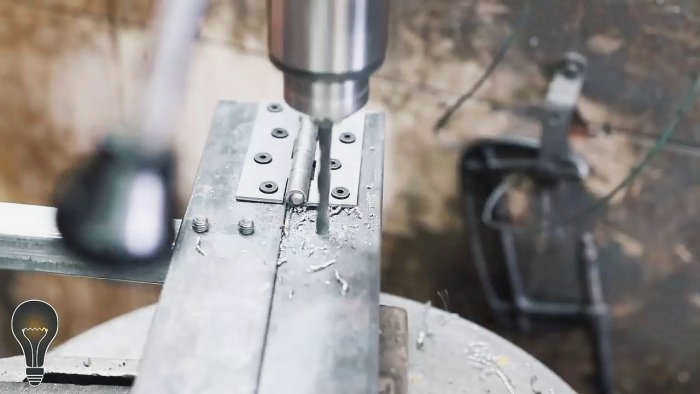

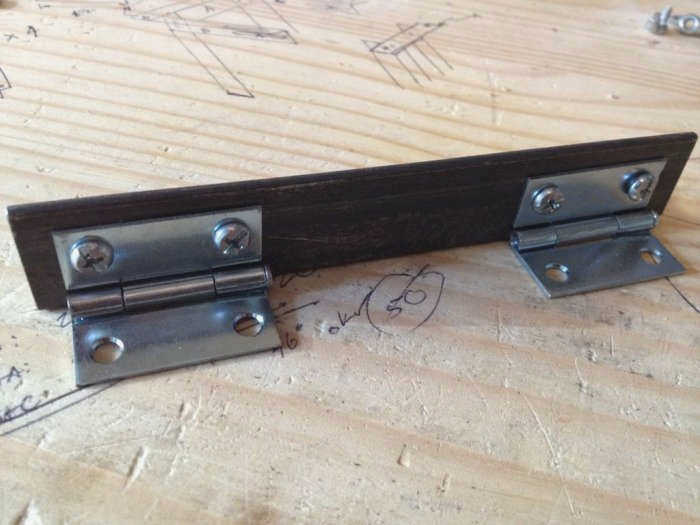

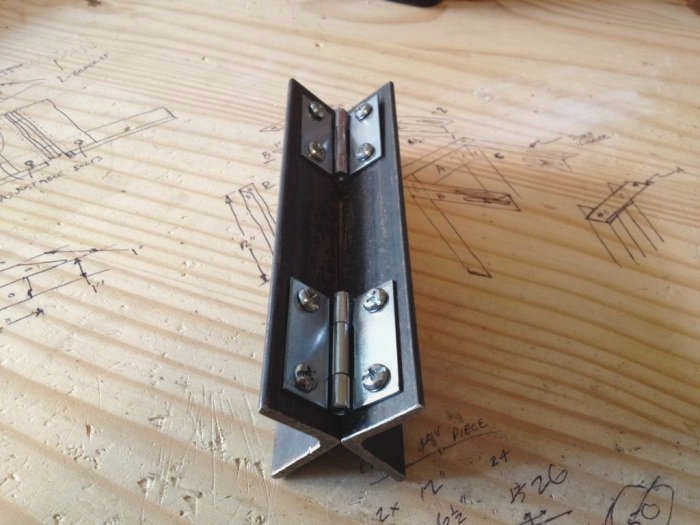

Два других угла соединяются парой сплошных оконных петель. Для этого в каждом углу необходимо просверлить пару сквозных отверстий. Сделать конструкцию, как показано на рисунке.
Просверлите в каждом углу отверстие для соединения кронштейнов. Просверлите отверстия на расстоянии 12 мм от края, как показано на фото. Еще одно отверстие сверлится в одном из углов на таком же расстоянии от другого края.
Как использовать

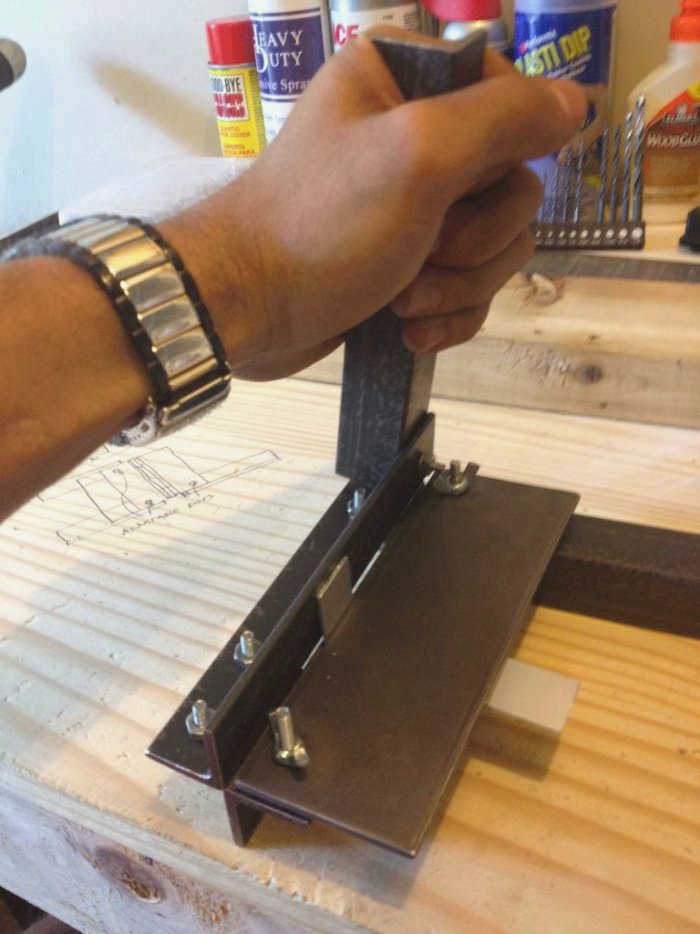

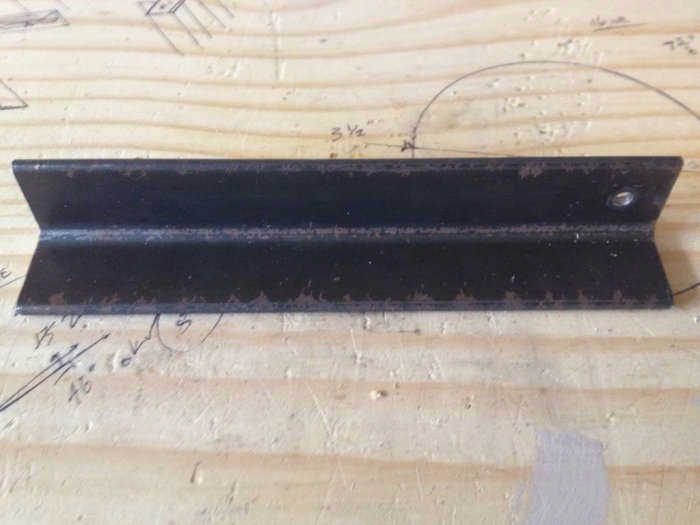

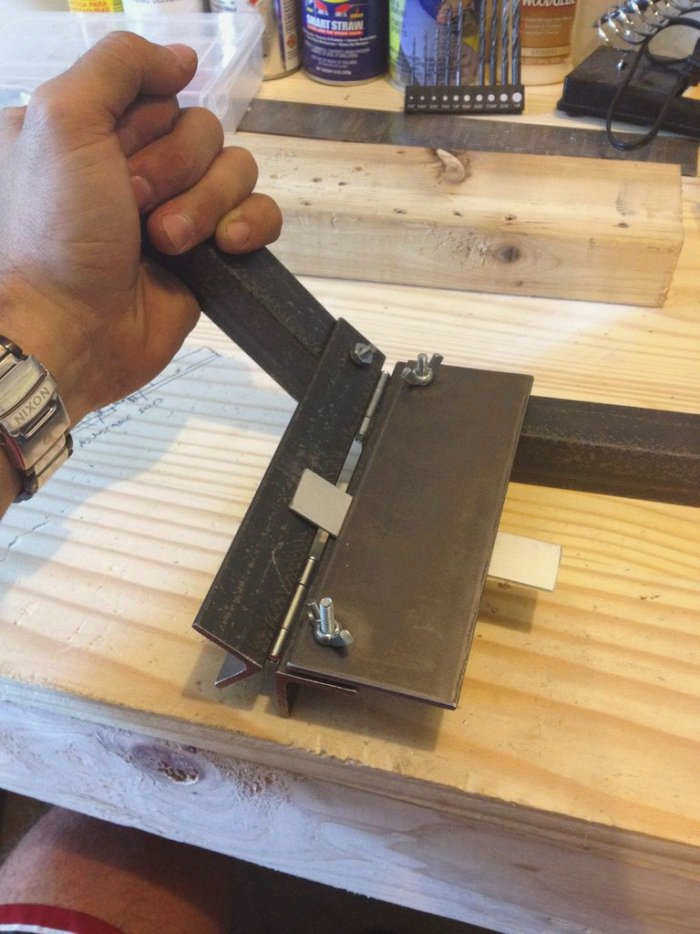

Пластина из мягкого металла или листового металла необходимой длины вставляется в трубогиб под полосу. Она выравнивается под углом 90° к детали станка. Заготовка зажимается путем затягивания винтов с накатанной головкой. Затем тянут за ручки, чтобы согнуть листогиб. В результате пластина будет согнута к монтажному кронштейну. Следующий шаг – просверлить в нем отверстие и использовать его по назначению.
Это делается очень быстро и с минимальным количеством инструментов. Уголки можно использовать для изготовления домашней мебели, клеток для животных, укрепления каркаса и т.д.
