Существует множество систем радиаторного отопления, но из-за их многочисленных преимуществ особенно популярны две: двухтрубная система и лучистая система. Чаще всего каждому строителю приходится выбирать между этими двумя системами (если он решил установить радиаторы). Надеясь получить рекомендации от монтажников, вы, как правило, не найдете объективности, и каждый будет спрашивать вас, какая система для вас удобнее.
Оптимальное распределение отопления в частном доме: сравнение всех типовых схем
Существует множество комбинаций отопительных контуров, из которых можно выбирать. Каждая разводка отопления в частном доме может быть классифицирована по-разному.
Мы предлагаем разобраться в нюансах устройства и работы возможных вариантов. Понимание принципов проектирования, преимуществ и недостатков каждого типа распределения поможет спланировать геометрию и расположение системы с учетом индивидуальных особенностей помещения.
Моделирование оптимальной геометрии контура
В отдельно стоящем доме может быть спроектировано несколько замкнутых водяных контуров для обогрева различных помещений. Они могут значительно отличаться по способу подключения.
В процессе планирования приоритетом является функциональность системы, а также оптимальная геометрия с точки зрения минимизации затрат, простоты монтажа и возможности подбора нагревательных элементов в соответствии с дизайном помещения.
Фотогалерея
Фото из
Основная задача системы отопления, построенной для отдельно стоящего дома, – полностью компенсировать потери тепла через конструкцию здания и проемы.
Варианты распределения выбираются таким образом, чтобы максимально снизить потери тепла. Не более 10% трубопровода должно проходить через неотапливаемые помещения.
На выбор системы сильно влияет бюджет домовладельца. Техническое оснащение конструкции, тип подачи теплоносителя и его эффективность определяются финансовыми возможностями.
Чем больше технических средств требуется для работы системы, тем она эффективнее, но тем больше подвержена поломкам и ремонту.
Оптимальное распределение отопления в загородном доме должно учитывать взаимосвязь контура с другими инженерными коммуникациями.
На этапе планирования необходимо уточнить тип котла, который будет использоваться для отопления, чтобы правильно продумать конструкцию котельной и топливохранилища.
С самого начала необходимо продумать регулирование системы и расположение управляющего оборудования.
На этапе проектирования системы распределения тепла важно решить вопрос о наиболее удобном расположении оборудования и приборов, чтобы облегчить обслуживание и обеспечить комфорт.
Основная задача системы отопления
Рекомендации по выбору схемы распределения
Открытый вариант системы отопления
Принудительный закрытый контур
Отношение системы отопления к другим инженерным коммуникациям
Тип котла и расположение котельной
Управление отопительным контуром
Доступ для технического обслуживания и ремонта
Естественная и принудительная циркуляция воды
Теплоноситель для отопления дома нагревается в одном или нескольких внутренних приборах. Это могут быть плиты, камины или газовые, электрические или твердотопливные котлы.
Основной принцип отопления
Все системы отопления закольцованы. В своей простейшей форме каждую распределительную систему можно представить как кольцо труб. По нему горячая жидкость циркулирует от отопительного котла к отопительным приборам, оставаясь в них в течение определенного времени. Теплоноситель отдает тепловую энергию во время циркуляции и затем направляется обратно в котел для нагрева. Цикл периодически повторяется.
Каждый отопительный контур включает в себя:
- отопительный котел
- Трубы, соединяющие систему
- Радиаторы или аналогичные отопительные приборы
- Фитинги
- Расширительный бак
- Циркуляционный насос
Основные типы систем отопления

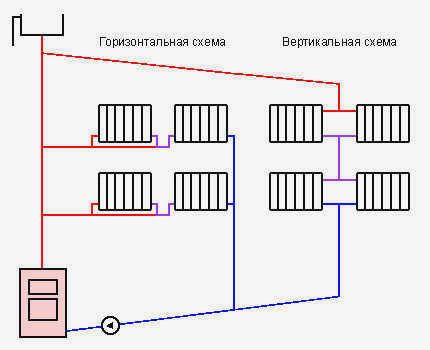

Все типы систем можно разделить на 4 подтипа: открытые и закрытые, насосные и самотечные.
В самотечной системе в отдельно стоящем доме (система естественной циркуляции), движение теплоносителя происходит за счет естественной циркуляции. Следуя простым законам физики, система устанавливается таким образом, что дополнительный насос не требуется. Хорошо подходит для небольших одноэтажных домов
В системе с принудительной циркуляцией Система водяного отопления в частном доме работает с помощью циркуляционного насоса. В этой системе трубы могут быть проложены в стенах, в полу, в потолке и скрыты от глаз человека. При правильно подобранном насосе система водяного отопления будет успешно работать. Такие электрические схемы подходят для двухэтажных домов.
Разница между открытой и закрытой системами Разница между открытой и закрытой системой заключается в использовании расширительного бака. В закрытой системе используется мембранный бак. Он помогает поддерживать нужное давление в системе и компенсирует расширение теплоносителя.
Давайте теперь проанализируем каждую схему более подробно.
Что такое лучистая система отопления?

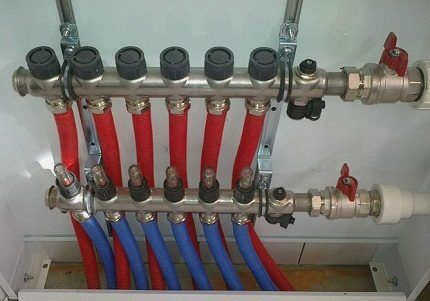

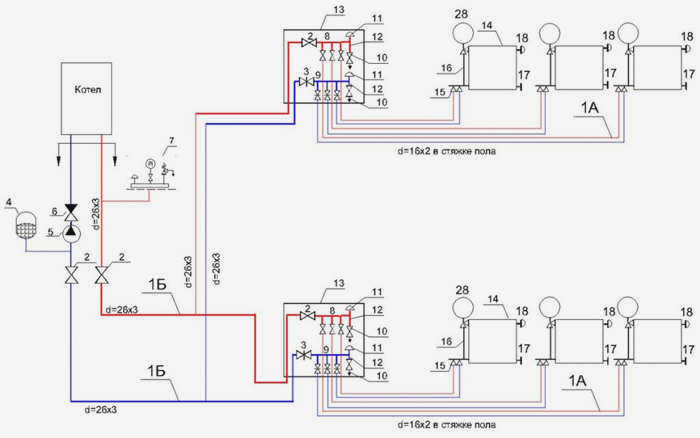

Лучистая система фактически является эволюцией двухтрубной системы. Не столь значительная, но все же эволюция. Здесь также две трубы: подающая и обратная. Разница лишь в том, что каждый радиатор подключен к коллектору. Коллектор такой же, как и в системе водяного отопления "теплый пол".
Давайте теперь выделим сильные и слабые стороны каждой схемы отопления
Какая система отопления дешевле?
Самое большое преимущество двухтрубной системы – это цена. Эта система дешевле, чем система лучистого отопления. В основном потому, что используется меньшее количество труб и нет необходимости покупать коллектор. Однако в двухтрубной системе используется больше фитингов. В нашем недавнем проекте площадью 300 кв. м разница между лучевой и двухтрубной системами составила 30000. В обеих системах использовались металлопластиковые трубы и соединения одной и той же фирмы.
С одной стороны, это недостаток лучистой системы. Но с другой стороны, разница в 30000 не будет существенной для многих застройщиков.
Плюсы и минусы
Давайте начнем с недостатков. Помимо материалоемкости, которая влияет на стоимость проекта, существует необходимость установки распределительного шкафа, что потребует дополнительного пространства.
На этом недостатки петлевой системы заканчиваются и начинаются ее преимущества:
- простота проектирования и монтажа, в системе используются трубы одинакового диаметра;
- отсутствие соединений в стенах и полу для скрытого монтажа;
- высокая скорость монтажа за счет минимального количества соединений;
- повышенная функциональность за счет установки запорной арматуры, датчиков, воздухоотводчиков и термостатических головок для автоматизации системы отопления;
- регулирование температуры в отдельных помещениях с помощью механических элементов или автоматики;
- возможность отключения любого радиатора без остановки процесса отопления;
- равномерный обогрев всех помещений.
Внешняя панель управления позволяет программировать работу системы отопления, включая автоматическую регулировку в зависимости от погодных условий на улице. При наличии установленных датчиков все пользователи могут устанавливать те параметры, которые им удобны, когда они находятся в помещении.
Лучистая система является дорогостоящей в реализации, но она превосходит все другие варианты с точки зрения гибкости настроек и обеспечения эффективности всей системы отопления.
Таким образом, при лучистой схеме распределения достигается высокая управляемость системы отопления и оптимальный расход теплоносителя.
Резюме и полезное видео по теме
Это видео поможет вам разобраться в установке и функциях лучистой системы отопления:
Энергоэффективная система отопления – это сбалансированное сочетание всех ее компонентов. Система трубопроводов служит циркуляционной системой для системы отопления. Радиальный метод установки позволяет подавать именно то количество теплоносителя, которое необходимо каждому прибору для оптимальной работы.
Хотите задать вопросы по неясным вопросам, возникшим при чтении материала? Хотите узнать больше о строительстве балочных систем? Введите свои комментарии в поле ниже.
