Чугунные радиаторы отопления ГОСТ 8690. масса секций чугунных радиаторов М-140, М-140 АО, РД-90, РД-26. размеры и технические параметры.

Радиаторы используются для обогрева площади помещения. Площадь обогрева рассчитывается в эквивалентных квадратных метрах.

Эквивалентный квадратный метр (ЭКСМ) обычно определяется как площадь поверхности нагрева, обогреваемой радиатором. Эта площадь поверхности отдает 435 ккал/ч тепла при средней разнице температур 64,5° между теплоносителем и воздухом. Через устройство проходит 17,4 кг/ч воды, при этом теплоноситель подается в устройство сверху вниз.

Общие замечания

Сначала рассмотрим особенности, общие для всех чугунных радиаторов:

Преимущества

• Долговечность. Самому старому работающему чугунному радиатору уже 110 лет. Довольно солидный срок службы. Конечно, производители указывают несколько более скромный срок службы, хотя тоже довольно внушительный – пятьдесят лет, но при тщательном уходе этот рекорд можно побить;

десятилетия бесперебойной работы

• Сохраняет тепло в течение длительного времени Даже при отключении теплоносителя, благодаря слабой инерции чугуна и особенностям конструкции самого аккумулятора;
• Устойчив к высокому давлению.Достигает 9-12 атмосфер. Это особенно важно для многоэтажных зданий, использующих систему центрального отопления, которая подвергается сильному гидроудару при запуске котла после летнего отключения, что может повредить менее прочные конструкции;
• Устойчивость к высоким температурам. Легко выдерживает нагрев жидкости до +130 градусов Цельсия;
• Отсутствие жестких требований к качеству теплоносителя. Опять же, если речь идет о системах центрального отопления, внутри которых перемещается мусор, собранный со всех домов района, и образуется кислотный "коктейль" невероятной силы, трудно будет найти более стойкий материал, чем чугун;
• Наличие широких каналовНаличие широких каналов, пропускающих крупные нерастворимые частицы, что позволяет избежать быстрого образования засоров;
• Достаточно высокий уровень теплового излучения, до 25%.. Этот эффект позволяет нагревать окружающие предметы, которые затем становятся дополнительными источниками тепла;

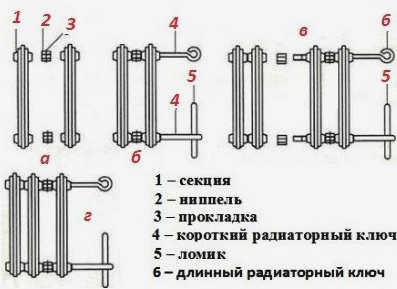

• Возможность самостоятельного монтажа и демонтажа секций.

Технические характеристики радиаторов МС 140

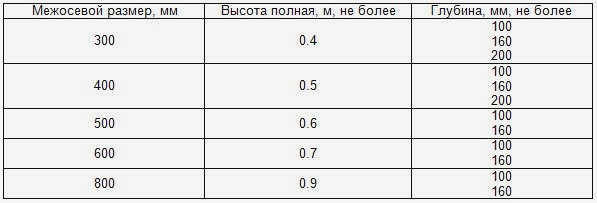

Для производства данного вида радиаторов в какой-то момент существовал целый ГОСТ 8690-94, который регламентировал все параметры изделия. В соответствии с ним выпускалось 5 типоразмеров радиаторов с шагом 300, 400, 500, 600 и 800 мм. В таблице ниже представлены чугунные радиаторы отопления с техническими параметрами размеров по ГОСТ 8690.

Раньше все размеры этих приборов можно было увидеть не только в жилых домах, но и в промышленных или административных зданиях. Целесообразно рассмотреть характеристики двух наиболее "ходовых" размеров 300 и 500 мм, которые до сих пор пользуются спросом. Остальные варианты сейчас очень редки и изготавливаются только на заказ.

Основные технические характеристики чугунного радиатора MS 140 с расстоянием между осями 300 и 500 мм приведены в таблице ниже.

Проанализировав все технические характеристики, можно сделать выводы о преимуществах и недостатках рассматриваемых радиаторов. Их преимущества заключаются в следующем:

1. Долговечность. Не менее 30 лет.
2. Тепловые характеристики. Несмотря на устаревшую конструкцию, чугунный радиатор MS 140 показывает хорошие показатели теплоотдачи.
3. Неприхотливость. Серый чугун, из которого изготовлены приборы, не подвержен коррозии и легко переносит плохой теплоноситель с высоким содержанием кислорода.
4. Неприхотливость в обслуживании. Промывка воздуховодов изделия раз в 2 года не будет лишней, но если этого не делать, то MS 140 как работал безопасно, так и будет продолжать работать. Только мощность нагрева начнет снижаться.
5. Инертность. Это одновременно и преимущество, и недостаток аккумуляторных батарей. Преимущество в том, что при выключенном отоплении прибор еще долго отдает тепло в помещение.
6. Доступная цена.

Особенности и характеристики

Описанные выше радиаторы предназначены для передачи тепловой энергии от системы отопления в помещения общественных зданий, жилых домов, промышленных зданий и т.д. Они рассчитаны на температуру теплоносителя до +130 градусов и рабочее давление (избыточное давление) среды до 0,9 МПа. Производство осуществляется в соответствии с ГОСТом № 3131/2005, а также в соответствии с ТУ № 4935/005/00288372/05.

Преимущества чугунных смесителей

1. Высокая коррозионная стойкость. Эта характеристика чугуна обусловлена тем, что в процессе эксплуатации на его поверхности образуется "сухая ржавчина". Она защищает материал от коррозии.
2. Чугун обладает хорошей износостойкостью. Грязь и примеси внутри системы не повреждают его.
3. Отличная тепловая инерция. Чугунные радиаторы сохраняют около 30 процентов тепла после 60 минут бездействия. Стальные радиаторы сохраняют только 15 процентов тепла.
4. Очень долгий срок службы. Качественный агрегат способен прослужить около 100 лет. Производители гарантируют 15/25 лет бесперебойной работы.

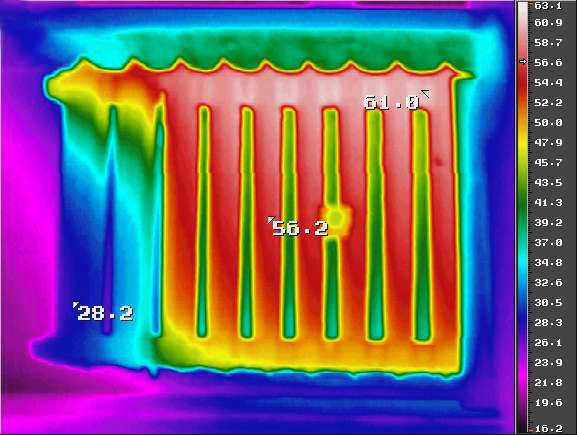

На тепловой фотографии видно, что часть батареи забита грязью, а значит, ее необходимо очистить.

1. Большое сечение внутреннего пространства секции. В результате батареи нуждаются в чистке только раз в несколько лет.

Внимание!
Чугун, в силу своей структуры, не может быть катализатором электрохимической коррозии.
Другими словами – этот материал не мешает стальным и пластиковым трубам отопления.

1. Цена таких отопительных приборов относительно невысока..

Технические параметры

Как мы уже говорили, наиболее популярной моделью является МС-140, обозначение которой можно прочитать следующим образом:

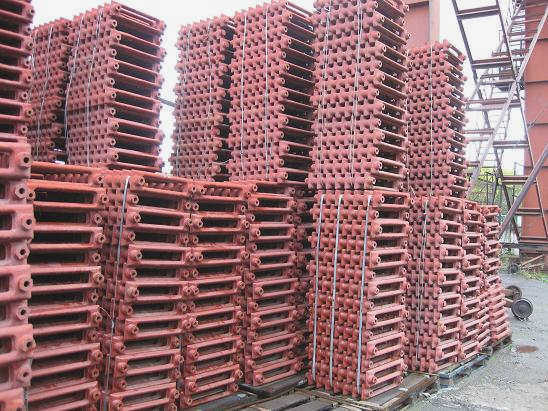

Чугунные радиаторы МС-140 готовы к продаже

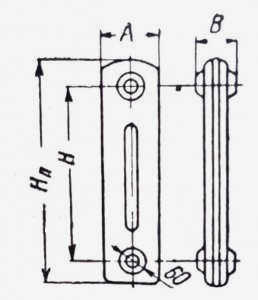

Технические данные радиатора МС 140 приведены ниже:

Если рассматривать технические характеристики на м2 радиатора MS 140, то теплоотдача составляет 208 Вт.

Существуют также различные модификации этой модели.

Например, характеристики радиатора M 140 AO несколько отличаются:

• теплоотдача – 175 Вт;
• поверхность нагрева м2 – 299 Вт.

Резюме

Чугунные радиаторы MS-140 – идеальное решение для тех, кто ищет надежную систему отопления по доступной цене. Эти изделия устойчивы к теплоносителям, гидроударам, коррозии и высоким температурам, а также долговечны и просты в эксплуатации. А их непрезентабельный вид всегда можно улучшить с помощью декоративных решеток или эстетичной покраски.

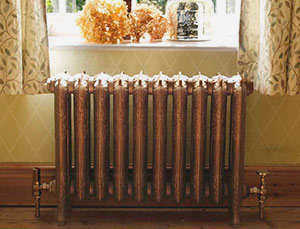

Красиво оформленный радиатор МС-140

Видео в этой статье предоставит материал, аналогичный вышеуказанной теме. Чугунные радиаторы полностью доказали свою надежность на протяжении более чем ста пятидесяти лет.
