Если дымоход расположен сбоку, он должен быть горизонтальным, если сверху – вертикальным. Последний вариант проще в установке.
Установка коаксиального газового котла
При установке газового котла очень важно правильно выбрать и установить такой важный элемент, как дымоход. Коаксиальный монтаж является предпочтительным решением для современных моделей. Двойной горизонтальный или вертикальный дымоход используется для удаления продуктов сгорания и в то же время для подачи свежего воздуха, необходимого для работы прибора.
Преимущества концентрических дымоходов перед классическими вертикальными дымоходами
- Лучшая подача кислорода к горелкам;
- Повышенная эффективность котла;
- Широкий спектр применения – газовые котлы, газовые горелки, газовые обогреватели, газовые конвекторы;
- Повышенный уровень безопасности;
- Простота установки;
- Эстетика
Этот способ установки дымохода хорошо подходит в тех случаях, когда котел устанавливается в здании, которое используется уже долгое время. В такой ситуации трудно провести вертикальный дымоход через все существующие помещения и обшивку крыши.
Основные принципы установки концентрического дымохода
Этот тип дымохода лучше всего подходит для отопительных приборов с закрытой камерой сгорания. Горизонтальное расположение конструкции занимает минимум места и требует соблюдения следующих правил
- расстояние по горизонтали и вертикали от трубы до дверей, форточек и окон должно быть не менее 0,6 м;
- расстояние от самой низкой точки магистральной трубы до уровня земли снаружи здания должно быть не менее 2,2 м;
- Если нет специальной вставки для сбора конденсата, труба должна быть проложена с уклоном от 2 до 3 градусов в горизонтальном направлении;
- Дымоход не должен вести в другое помещение или искусственное сооружение – подвал, крыльцо, гараж, арку;
- между отдельными элементами "дымохода" и газовыми трубами должно соблюдаться расстояние не менее 20 см;
- перед концентрическим дымоходом необходимо соблюдать расстояние не менее 1,5 м, чтобы избежать препятствий, таких как заборы, стены, электрические столбы и т.д;
- при размещении трубы под окном расстояние от ее нижнего края до электросети должно составлять не менее 1 метра.
Коаксиальный дымоход: что это такое?

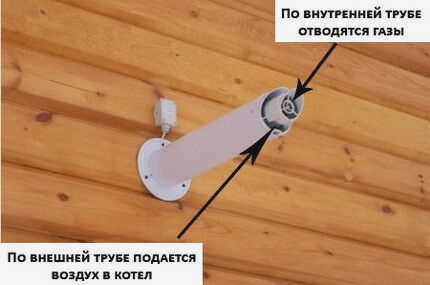

В технике термин "коаксиальный" означает, что есть два объекта, расположенные таким образом, что один находится внутри другого. Таким образом, концентрический дымоход – это двухконтурная конструкция из труб разного диаметра.
Меньший элемент помещается внутри большего. Расстояние между ними абсолютно одинаково по всей длине конструкции, включая все изгибы и колена.
Для этого между трубами устанавливаются специальные перекладины. В поперечном сечении система выглядит как пара концентрических колец. Дымовой канал представляет собой внутреннюю трубу меньшего диаметра.
Зазор между этими двумя частями позволяет кислороду, необходимому для горения, поступать в печь извне. Таким образом, газы внутри системы движутся в противоположных направлениях.
Фотогалерея
Фото из
Существенным преимуществом концентрических дымоходов является то, что объем воздуховода значительно уменьшается при сохранении стандартной эффективности
Концентрические дымоходы не захватывают воздух для горения из обрабатываемого помещения и не влияют на формирование микроклимата в помещении.
Одним из основных условий правильной работы концентрического дымохода является герметичность внешней части воздуховода и соединительного патрубка.
Горизонтальный участок трубы не должен проходить через жилое помещение и не должен превышать 3 м в длину.
При установке концентрического дымохода необходимо строго соблюдать инструкции производителя системы.
Для строительства концентрических дымоходов должны использоваться только негорючие материалы. Внутренняя толщина трубы должна быть не менее 1 мм.
Коаксиальные дымоходы нельзя использовать в многоквартирных домах, а только в частных малоэтажных зданиях.
Для обеспечения безопасной эксплуатации внешняя часть должна находиться на расстоянии не менее 0,5 м от оконных и дверных проемов. В сочетании с газовым котлом рекомендуется установка газовой сигнализации.
Типы коаксиальных дымоходов
Существует несколько типов конструкции дымохода в трубе. Каждый из них рассматривается подробно.
Внешние и внутренние системы
Все концентрические дымоходы делятся на внешние и внутренние, в зависимости от их расположения. Первые располагаются снаружи здания и крепятся непосредственно к фасаду.
Поскольку такие конструкции портят внешний вид здания, их обычно размещают внутри здания. Отличительной особенностью внешнего дымохода является простота обслуживания и монтажа.
Внутренние конструкции устанавливаются в специально устроенных шахтах, которые проходят внутри здания и отделены от жилых помещений. В некоторых случаях в качестве таких шахт могут выступать традиционные дымоходы.
Важно, чтобы их конструкция и размеры полностью соответствовали современным требованиям пожарной безопасности. Внутренние системы достаточно сложны в обслуживании и монтаже.
Неизолированные и изолированные блоки
При низких температурах, особенно в сильные морозы, воздуховод, подающий воздух в систему, может замерзнуть. В этом случае количество кислорода, поступающего в камеру сгорания, резко снижается, что приводит к ухудшению работы нагревателя.
В некоторых случаях прибор может даже отключиться. Поэтому там, где низкие температуры сохраняются в течение длительного времени и где зимой нередки сильные холода, рекомендуется устанавливать теплоизолированные системы.

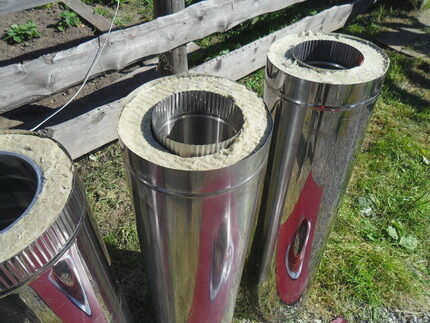

Изолированные концентрические дымоходы имеют дополнительную трубу. Между трубой и наружной частью помещается слой негорючего теплоизолятора для предотвращения замерзания конструкции.
Коаксиальный изолированный дымоход отличается от стандартного дымохода наличием дополнительной трубы. Система выглядит как три вложенные друг в друга части.
Преимущества и недостатки коаксиальных дымоходных конструкций
Большое количество положительных характеристик делает такие дымоходы довольно популярными среди домовладельцев.
- Одним из преимуществ является то, что забор воздуха осуществляется снаружи, а не из помещения. Это избавляет от необходимости устанавливать дополнительное вентиляционное оборудование, рассчитывать приток воздуха и организовывать частое проветривание помещения. Это важно, если котел будет установлен в жилом помещении, например, на кухне. Нет необходимости устанавливать дополнительный вентиляционный канал, а зимой не возникает проблем с поступлением холодного воздуха в помещение.
- Дымовые газы не попадают в помещение.

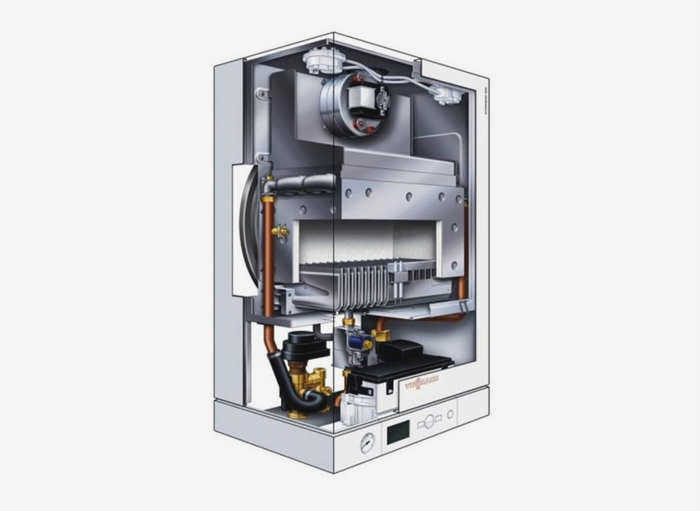

Внутреннее устройство котла
- Воздух, проходящий через секцию отвода продуктов сгорания, нагревается и поступает в газовую горелку. Благодаря его температуре топливо сгорает полностью, что снижает выброс вредных веществ.
Внимание! Поступающий холодный воздух охлаждает дымовые газы, что снижает риск воспламенения сажи, оседающей на стенках концентрической трубы.
- Внешняя облицовка не нагревается, что является важным преимуществом при прокладке кабелепровода через стену, пол или крышу здания. Требования пожарной безопасности ослаблены. Ни одна другая дренажная система не предлагает такого преимущества.

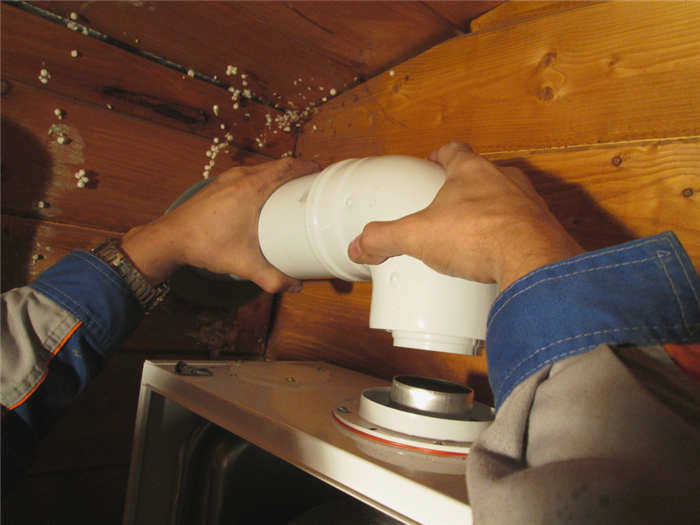

Соединение котла и трубы
- Несмотря на сложность конструкции, ее монтаж не требует много времени и усилий. Работа с таким дымоходом не предполагает глобальных строительных и монтажных работ, с которыми можно столкнуться при установке вертикального коаксиального дымохода для газового котла.
- Большое разнообразие позволяет выбрать оптимальный вариант. Лучше приобретать конструкцию вместе с отопительными приборами и дополнительными комплектующими: коленами, тройниками со смотровыми окошками, хомутами и т.д.
Строительство коаксиального дымохода для газового котла
Благодаря разнообразию таких дымоходов, у покупателя есть возможность индивидуального выбора. Имеются изделия из различных материалов и оснащенные различными фитингами.
- Труба – 75 см – с установленной на конце головкой.
- Отводная труба, предназначенная для прямого подключения к котлу.
- Уплотнительные кольца – 2 шт. Необходимы для достижения герметичного соединения на штуцерах.
- Пластиковый хомут – 2 штуки. После герметизации вы будете защищены с их помощью.

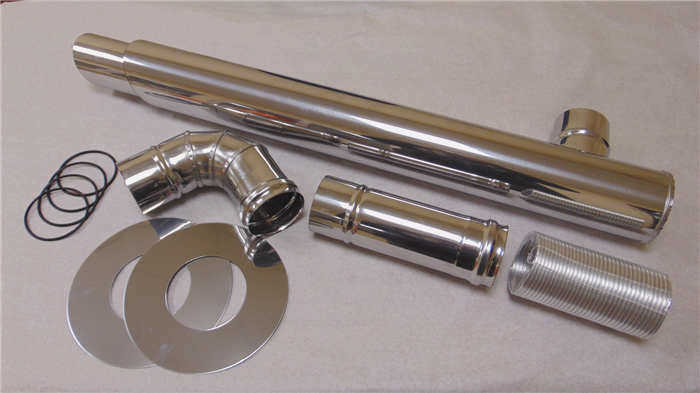

Детали дымохода
- Фланец – 2 шт. Для эстетического выделения хода трубы дымохода через стену. Устанавливаются с внутренней и внешней стороны.
- Паспорт прибора. Указывает модель прибора, его комплектацию и содержит информацию по установке и использованию дымохода.
Допустимая горизонтальная длина коаксиальной трубы.
Сообщение дата " 03 авг 2016, 20:12
Спасибо за ответ.
Я ознакомился с СП 62.13330.2011.
Для меня действительно интересен только пункт 7.1. Но из него не ясно, относится ли этот пункт к дымоходному устройству или, скажем, к газовым трубам. По крайней мере, я трактую его просто как размещение – тип/объем/площадь помещения, наличие взрывоопасной среды, наличие тепловых труб, электрических кабелей и т.д.
Что-нибудь более конкретное?
Ведь с такой формулировкой, как в 7.1, я не убежу сотрудника ОДПС.
Жду с нетерпением. Позже дополню информацию по этому вопросу. "
А по теме …:
. По самому дымоходному прибору – это не в газовую компанию, а в ВДПО, пусть снимут вопрос о сертификате готовности (пригодности).
Возможно я не очень понятно написал ". Специалист газовой службы, который будет подписывать акт ВДПО. ", но это специалист ВДПО. Этот специалист был очень удивлен, когда я показал ему инструкцию по эксплуатации простого настенного конвекционного котла Baxi с закрытой камерой сгорания (не помню, какого именно), а именно участок подключения коаксиального воздуховода, где длина дымохода Ø 80/125 мм составляла 8-9м. Она, женщина, даже пересматривала потом СНиП, но ничего не нашла, кроме ограничения в 3м на горизонтальном участке.
плехан док о нормативных документах Новости: 3343 Зарегистрирован: 04 мар 2014, 23:50 От: Астрахань Поблагодарили (а): 68 раз Поблагодарили (а): 260 раз
Допустимая длина горизонтального участка концентрического дымохода.
Сообщение plehan " 03 авг 2016, 20:25
1) Конструктивное решение именно по длине дымохода !
2) Соблюдение дымоходов и пожарной безопасности не имеет никакого отношения к газовой компании – это организация, получившая лицензию МЧС на право проверки дымоходов и вентканалов
3) Согласно ПП № 1314, заявитель должен письменно уведомить представителя ГРО о готовности сети газопотребления, в которую входят газовые приборы, соответственно акт пригодности вентканалов и дымоходов от представителей ВДПО уже должен быть!
4) Приложение Д рекомендуется – производитель указал максимальную длину дымохода, что говорит о безопасности его использования.
Опубликовано 2 минуты 25 секунд спустя:
dat писал(а):…сюрвейера из газовой службы для подписания акта ВДПО.
– Вы можете заказать такое обследование в любой организации, имеющей лицензию МЧС. Попросите у представителя МЧС копию такой лицензии, дающей право на это!
